SciFi Crate – Thùng/Hộp Sci-Fi lắp ráp (in lớn hơn khổ bàn in)

Mô tả

[Giới thiệu]

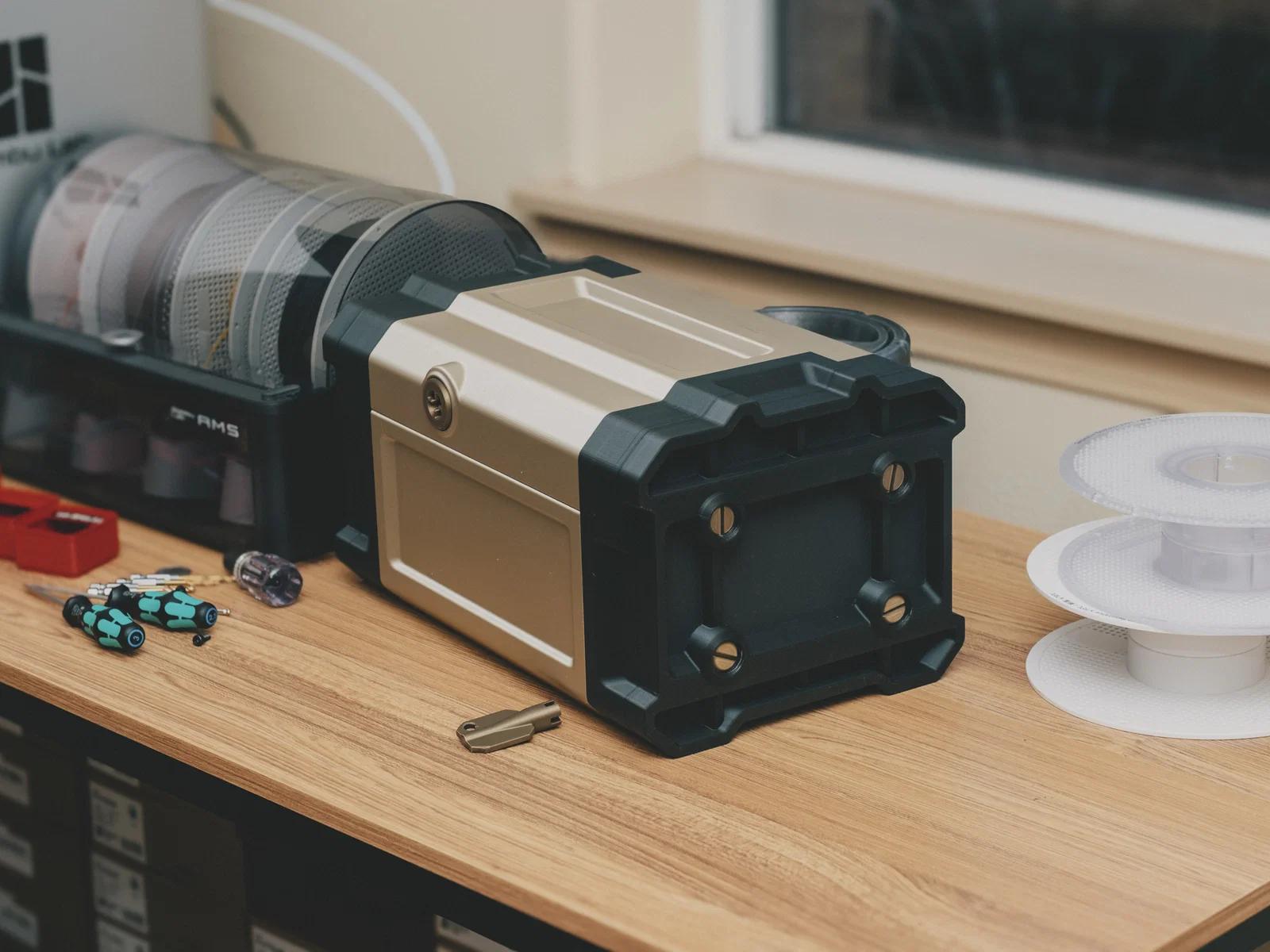

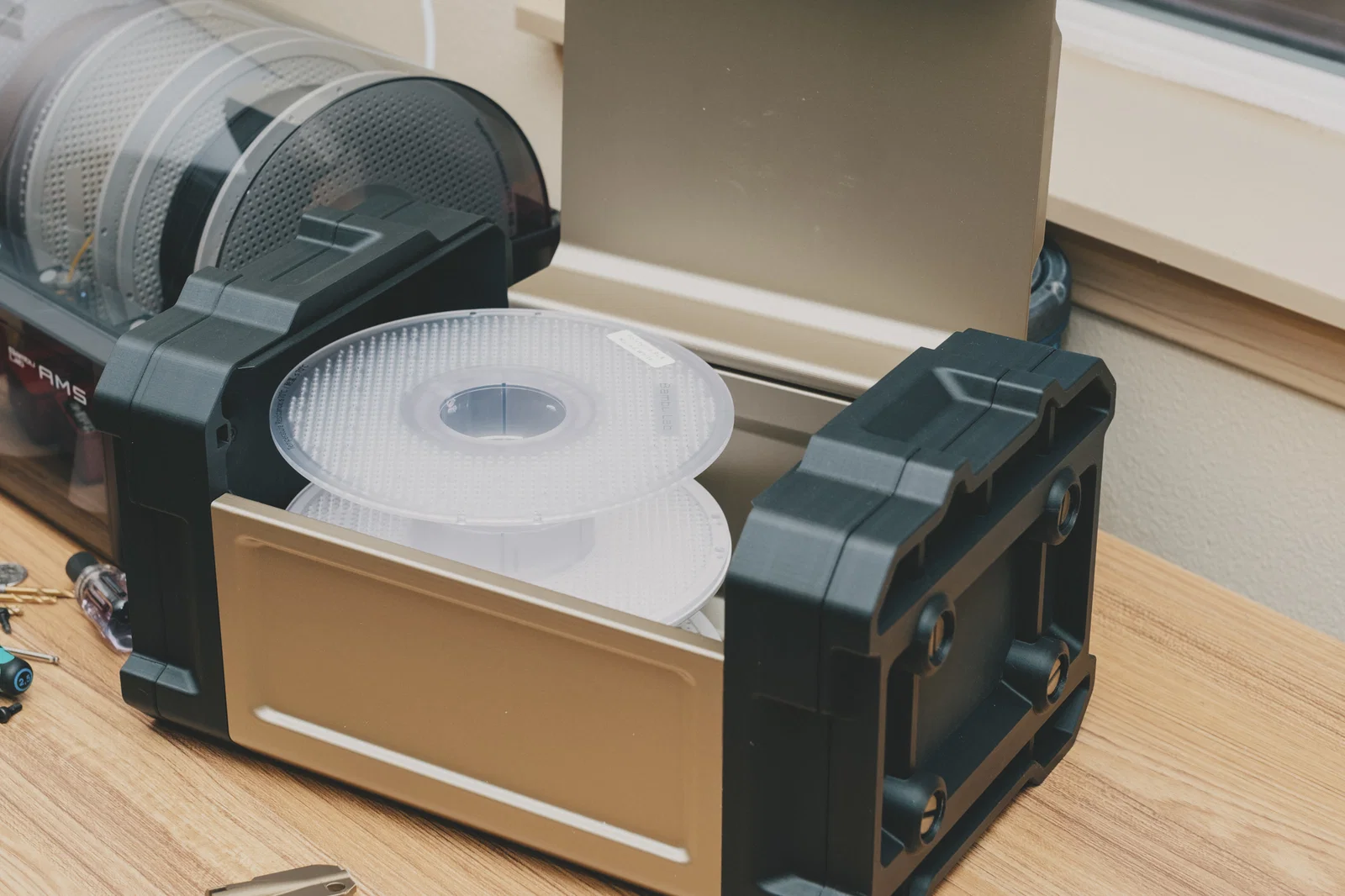

Mình xin giới thiệu với bạn cái hộp SciFi “xịn sò” của mình! Hay gọi là crate? Rương kho báu? Có cần mình model thêm vài đồng vàng để bạn đổ đầy vô đây không? Hehe.

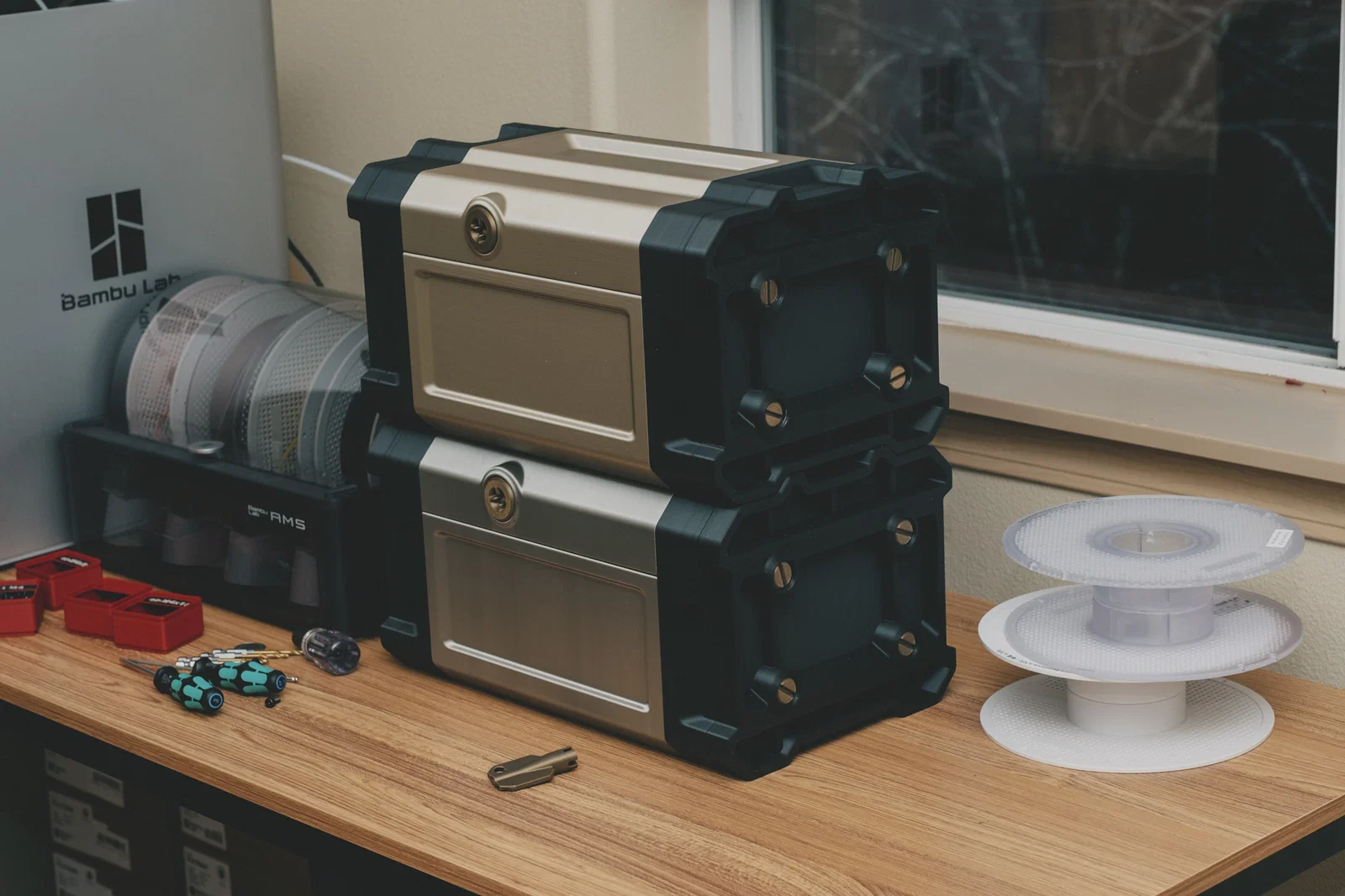

Mình muốn làm một cái crate kiểu… to hơn cả print volume, nhưng khi ráp lại thì vẫn phải “đã mắt”, không có cảm giác như chỉ là cắt nhỏ model ra để nhét vừa build volume của máy in. Đây là thành quả của mấy nỗ lực đó. Một phần mục tiêu của mình là làm sao cho nó dễ in, dáng nhìn ngầu, và có cơ chế latch/locking (dù hơi “nguyên thủy” nhưng vẫn chất). Bonus thêm là mình làm cho nó stackable luôn!

Model này ban đầu mình share trên Makerworld, setup trong Bambu Studio Slicer. Mình có kèm file project, cùng với bản export STL và bản copy tất cả các file RAW stl. Lưu ý duy nhất là phần end pieces: bạn mirror rồi in các end để có đủ cho cả hai bên.

[Bạn cần chuẩn bị]

Dụng cụ:

Hex Driver #3 & #2.5

Mũi khoan để nạo/clear lỗ

Dũa để làm sạch cạnh ở chỗ dùng berm, hoặc dụng cụ nào bạn thích để làm việc đó.

Phần cứng:

16 đai ốc M4 (dùng để nối End Caps, Ends và Mid section lại với nhau.
8 M4x25 (dùng để nối Ends với Mid section)
2 M4x30 (dùng cho bản lề/hinge)
2 M3x5 (dùng cho phần Lock. Có thể dùng ốc M3x6, nhưng đừng siết quá tay vì sẽ đội xuyên ra và lộ ở mặt trước)
14 M4x10 (6 con cho Lock, và 8 con dùng để nối End Caps với Ends)

Filament mình dùng: (để tham khảo thôi! Bạn chọn màu nào hợp gu cũng được!)

Mid - Bambu PLA Iridium Gold Metallic

Ends - Bambu PLA Matte Charcoal

Hardware - Bambu PLA Basic Bronze


[Chuẩn bị in]

Bạn sẽ cần khoảng 2kg filament cho cái case này. Tầm 1kg cho phần ends, và phần mid/lid thì ít hơn một chút. Mình model mọi thứ để tương đối dễ in, nhưng vẫn là các chi tiết full plate khá bự, nên nhớ kiểm soát mấy vấn đề như warping (ví dụ trên P1/X1 thì tắt aux fan!), đảm bảo bed sạch “kinh”, và nói chung là cẩn thận. Đây là mấy cú in lớn, hư một phát là xót filament lắm.

Sau khi gỡ khỏi build plate thì sẽ có chút hậu xử lý. Các lỗ chỗ bắt vít cần được nạo/clear lại, vì mình model một mặt phẳng mỏng để che/giữ lỗ sạch trong lúc in. Ngoài ra, trên phần lid, bạn nên đảm bảo có thể đưa vít vào lỗ một cách trơn tru; nếu cần thì dùng mũi khoan để làm rộng/clear lại.

[Lắp ráp]

Bắt đầu nha. Mình làm phần lid trước. Đảm bảo một con vít cỡ M4 có thể đưa vào lỗ tự do. Không cần lỏng quá, nhưng cũng không nên phải “vặn ren” để nó chui vô.

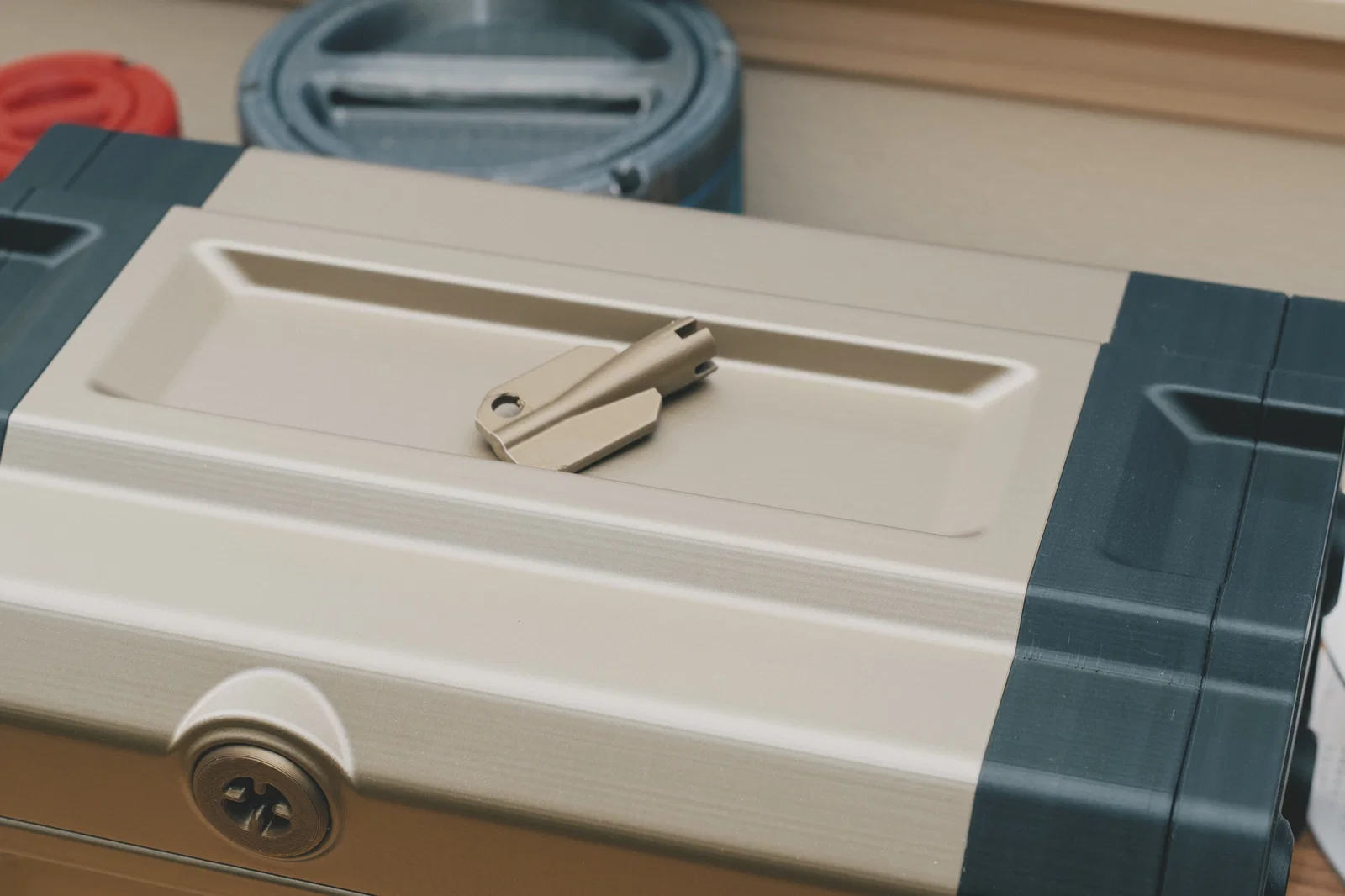

Tiếp theo, mình ráp cơ cấu khóa (lock mechanism). Hai con vít M3x5mm dùng làm chặn để giới hạn xoay của khóa. Bạn có thể dùng vít dài 6mm, nhưng cẩn thận đừng vặn sâu quá, vì nó sẽ đẩy lòi ra làm xấu mặt trước của lid. Các phần còn lại thì dùng vít M4x10mm.

Giờ tới phần thân.

1. Dùng mũi khoan clear các lỗ để vít có thể đi xuyên qua tự do.  (Mình có model các mặt phẳng để đỡ lỗ vít trong lúc in)

2. Đặt chìm (inset) 8 đai ốc M4 ở mỗi bên của mid section vào các rãnh.

(Lưu ý hình vẽ minh họa lắp một bên, nhưng bạn nên làm cả hai bên cùng lúc)

3. Nhớ clear các lỗ bằng mũi khoan giống như Bước 1 cho phần thân chính.

4. Dùng vít M4x25mm để bắt phần ends vào thân chính. Làm cho cả hai bên.

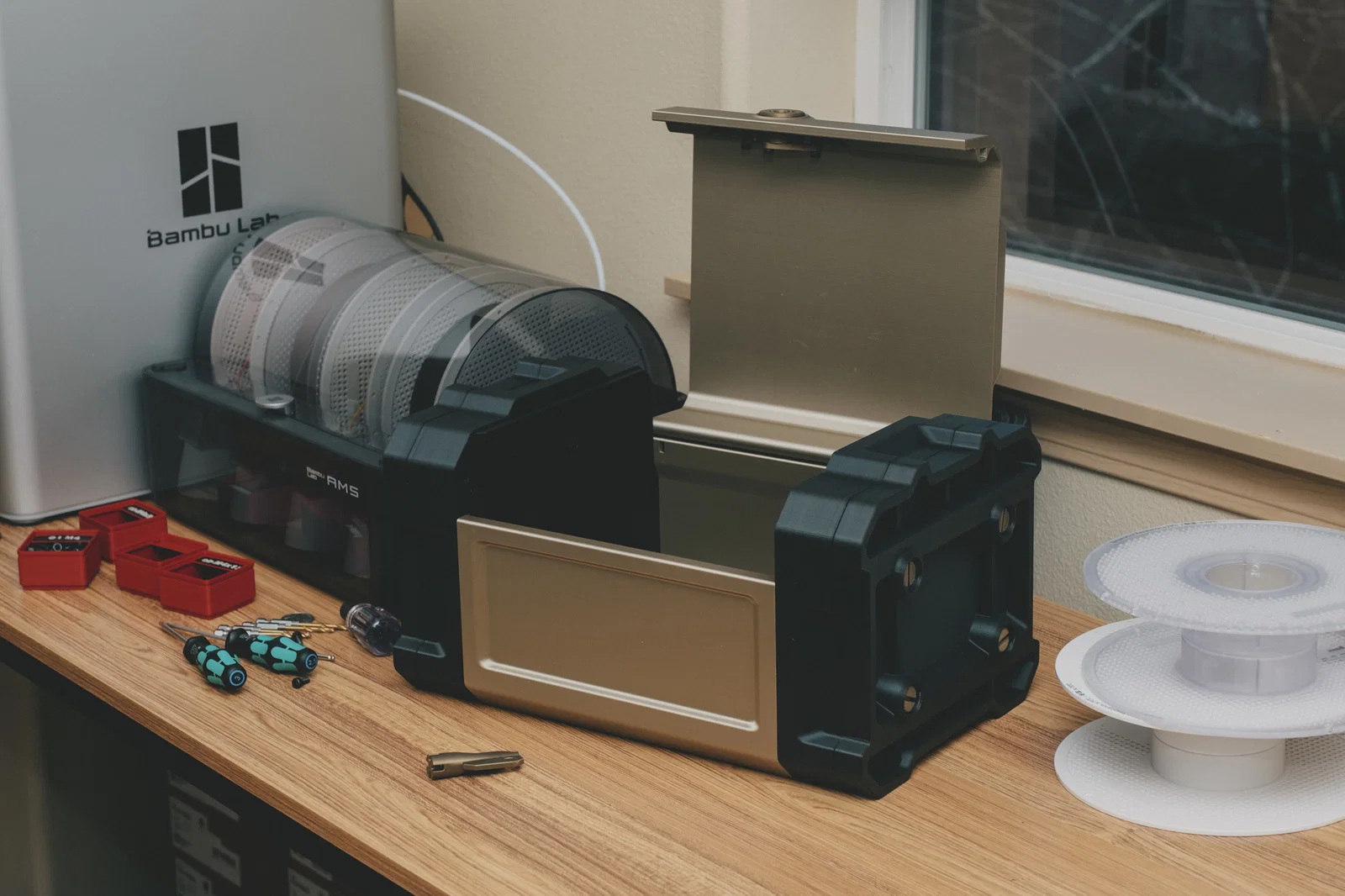

5. Phần bản lề (hinge) sẽ dùng vít M4x30mm hoặc dài hơn. Chỉ cần đẩy vô là được, và để giữ chắc hoàn toàn thì mình sẽ nhét thêm một cái plug/dowl để chặn lại. Trước khi nhét vít/dowl cho phía lid, đặt lid vào đúng vị trí trước (bước này không có hình!). Đảm bảo bạn hài lòng với độ khớp của mọi thứ trước khi cố định lid, vì khi đã nhét vít và plug/dowl vào rồi thì tháo ra sẽ khá khó.

6. Đến đây thì lid nên đã được lắp, và cả hai bên ends cũng đã gắn. Giờ mình gắn end caps. Trước hết, nhét 4 đai ốc M4 vào mỗi đầu.

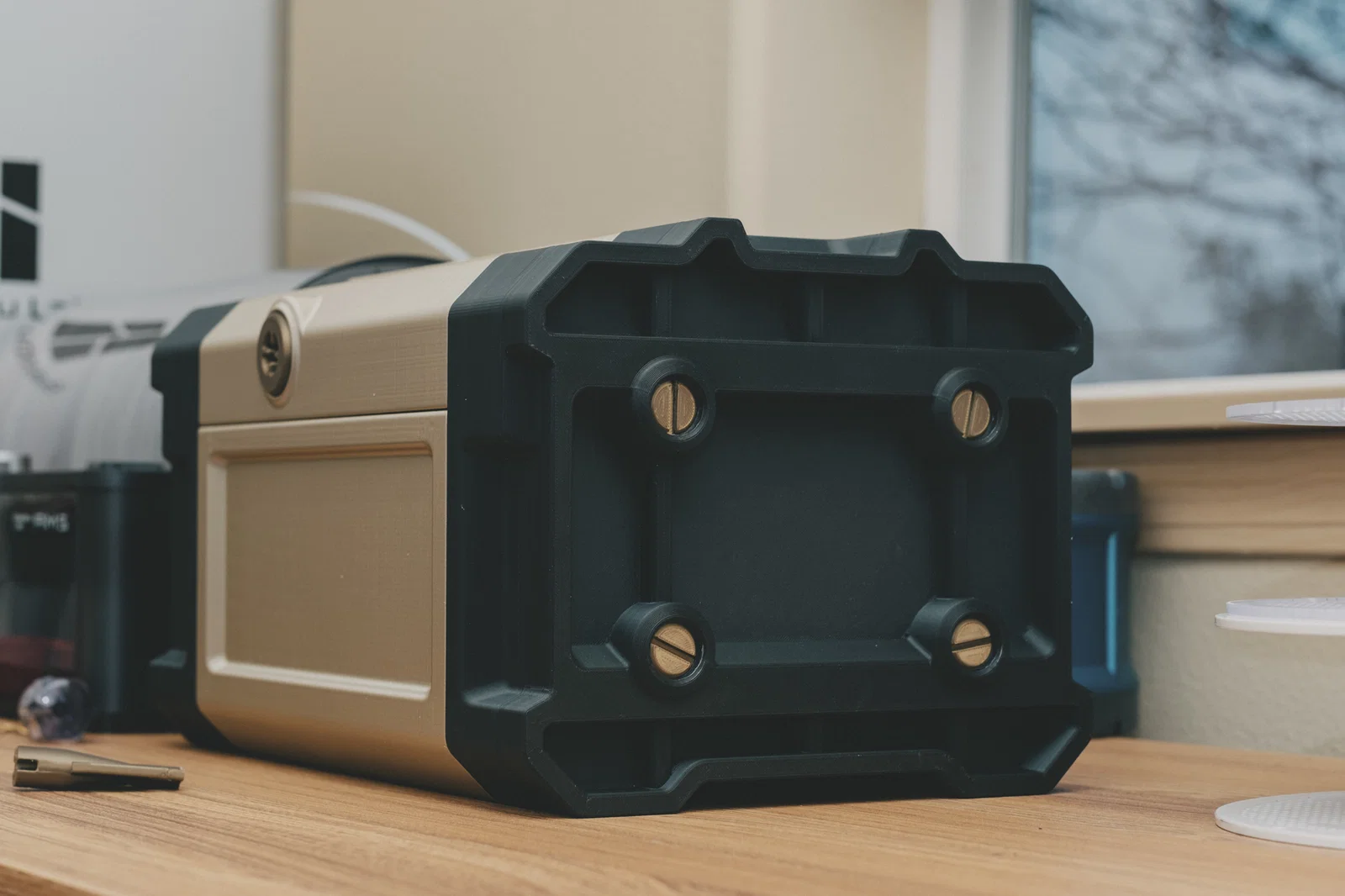

7. Mỗi bên dùng 4 vít M4x10mm, bắt vào các lỗ nhỏ nằm chìm trong các lỗ lớn! Khi bắt đủ hết rồi, mình đậy lại bằng end plugs. Cái rãnh trên plug được canh size để dùng đồng xu vặn là tiện nhất.

Xong rồi! Chúc bạn chơi vui!
