Jig template phay MFT (MFT routing template jig)
Bộ MFT/3 routing template jig giúp bạn tự phay bàn Festool MFT với lỗ benchdog 20mm. Jig góc chuẩn CC 70mm và jig mở rộng CC 96mm, hướng dẫn plunge route, flush trim và vát mép để lỗ sạch, sắc.
Mô tả
Những cái jig này dùng để phay (routing) làm bàn MFT của bạn với lỗ benchdog đường kính 20mm.

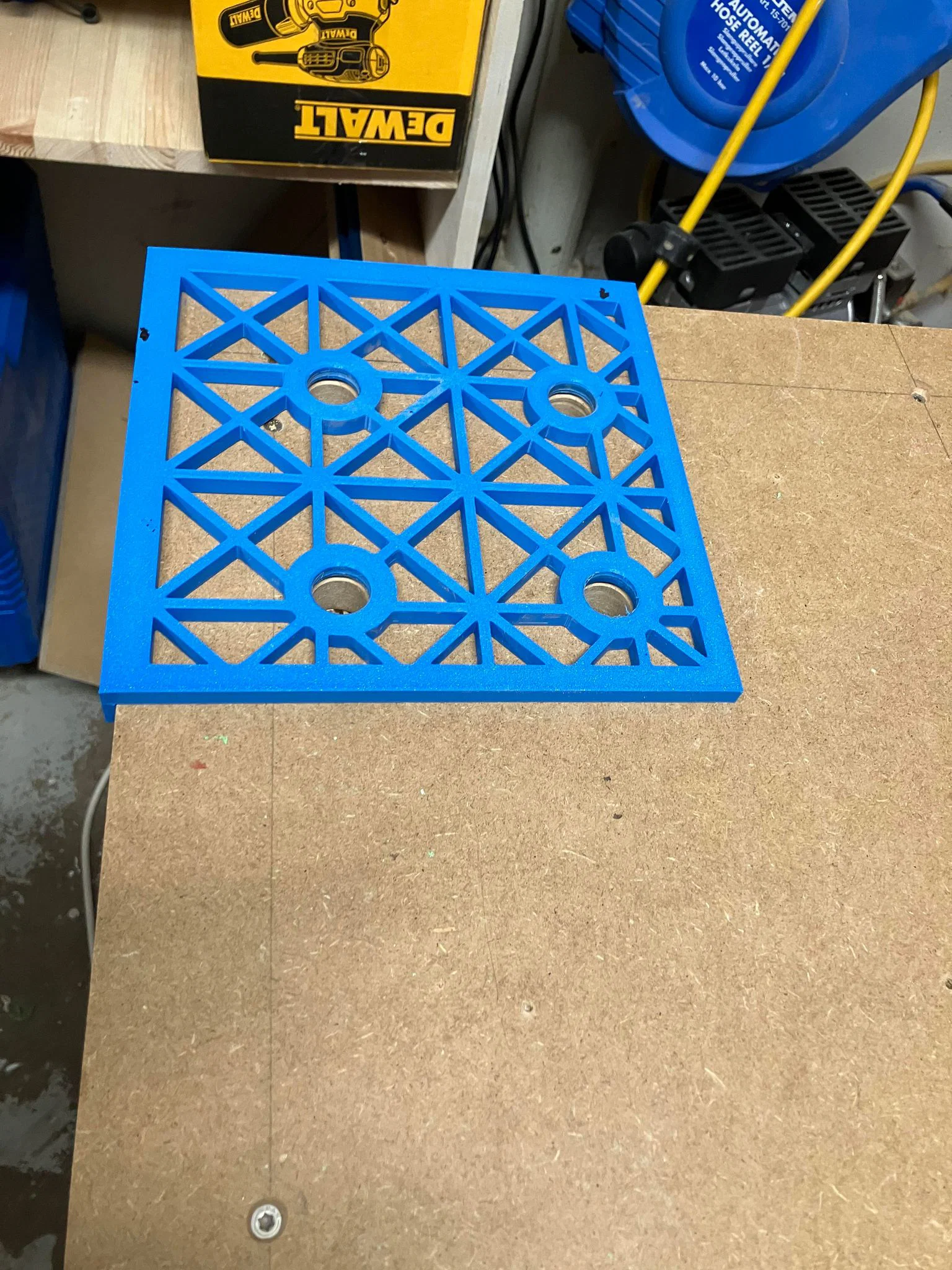

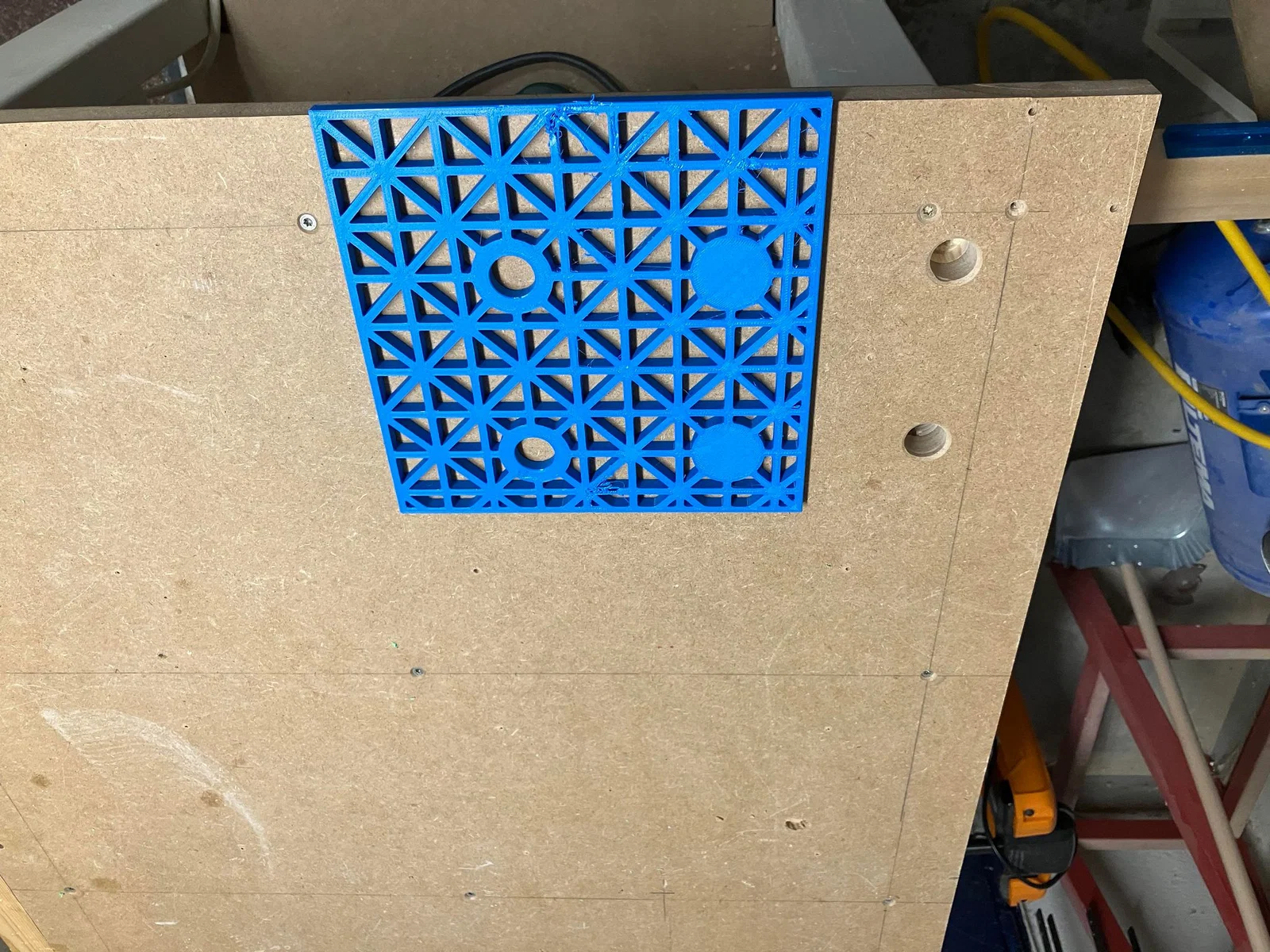

Jig đầu tiên dùng để canh/thiết lập một góc chuẩn. Khoảng cách tâm-tâm (CC) từ góc tới các lỗ đầu tiên là 70mm, đúng như MFT/3. Bạn chỉ cần dùng jig này một lần. Canh thật kỹ và cố định nó vào góc bằng băng keo hai mặt.

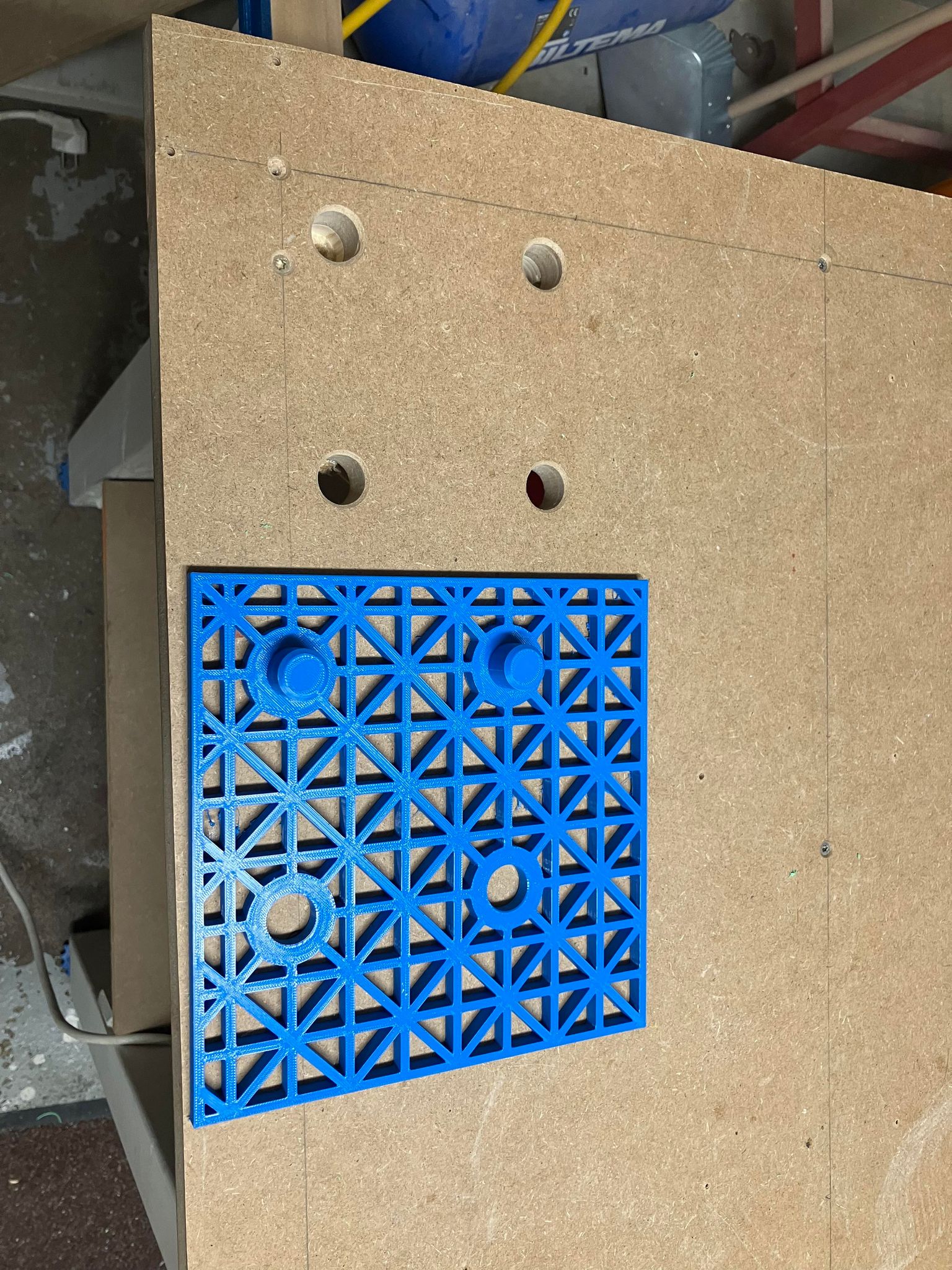

Jig thứ hai dùng để thêm các lỗ tiếp theo với khoảng cách CC 96mm.

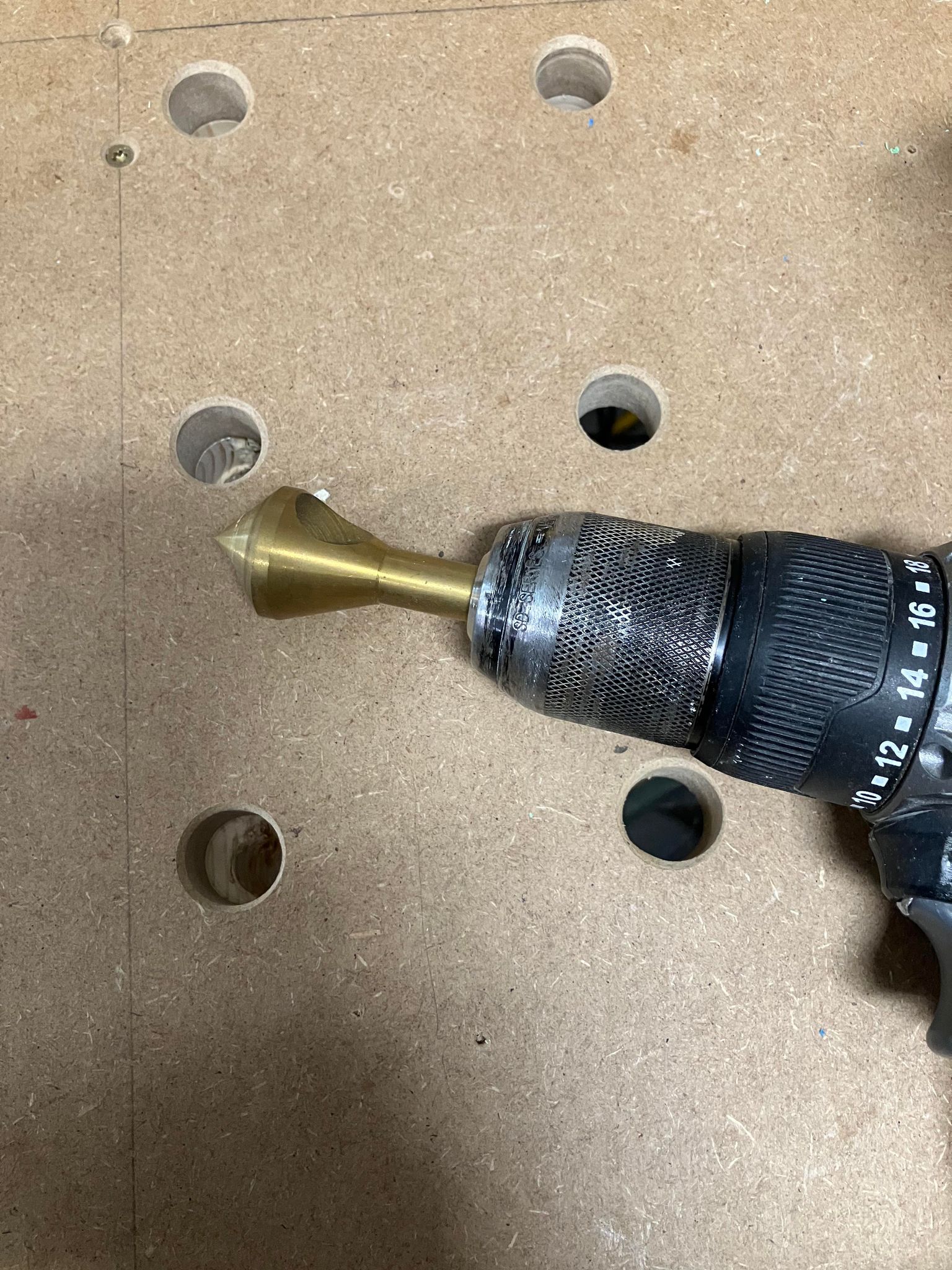

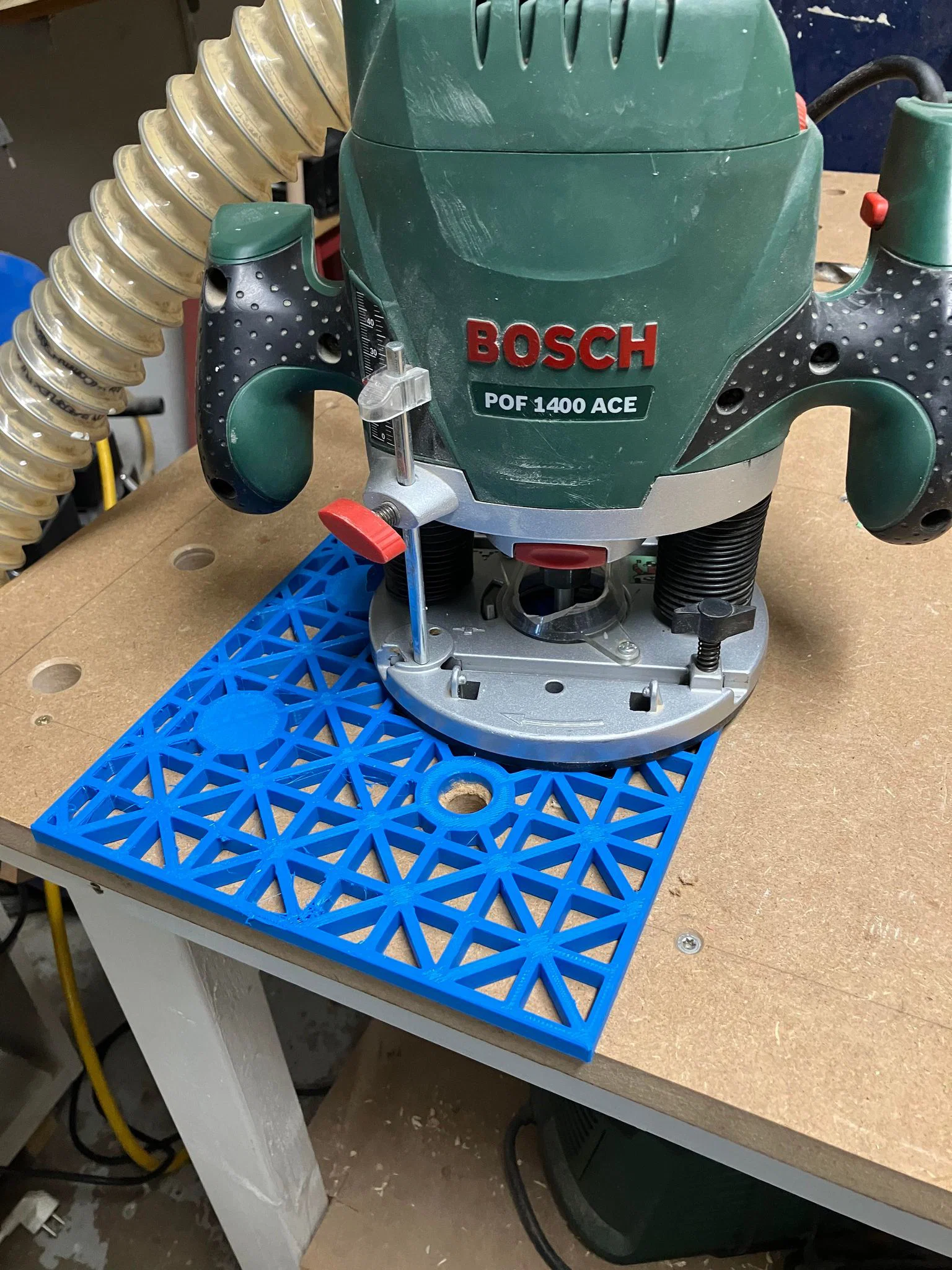

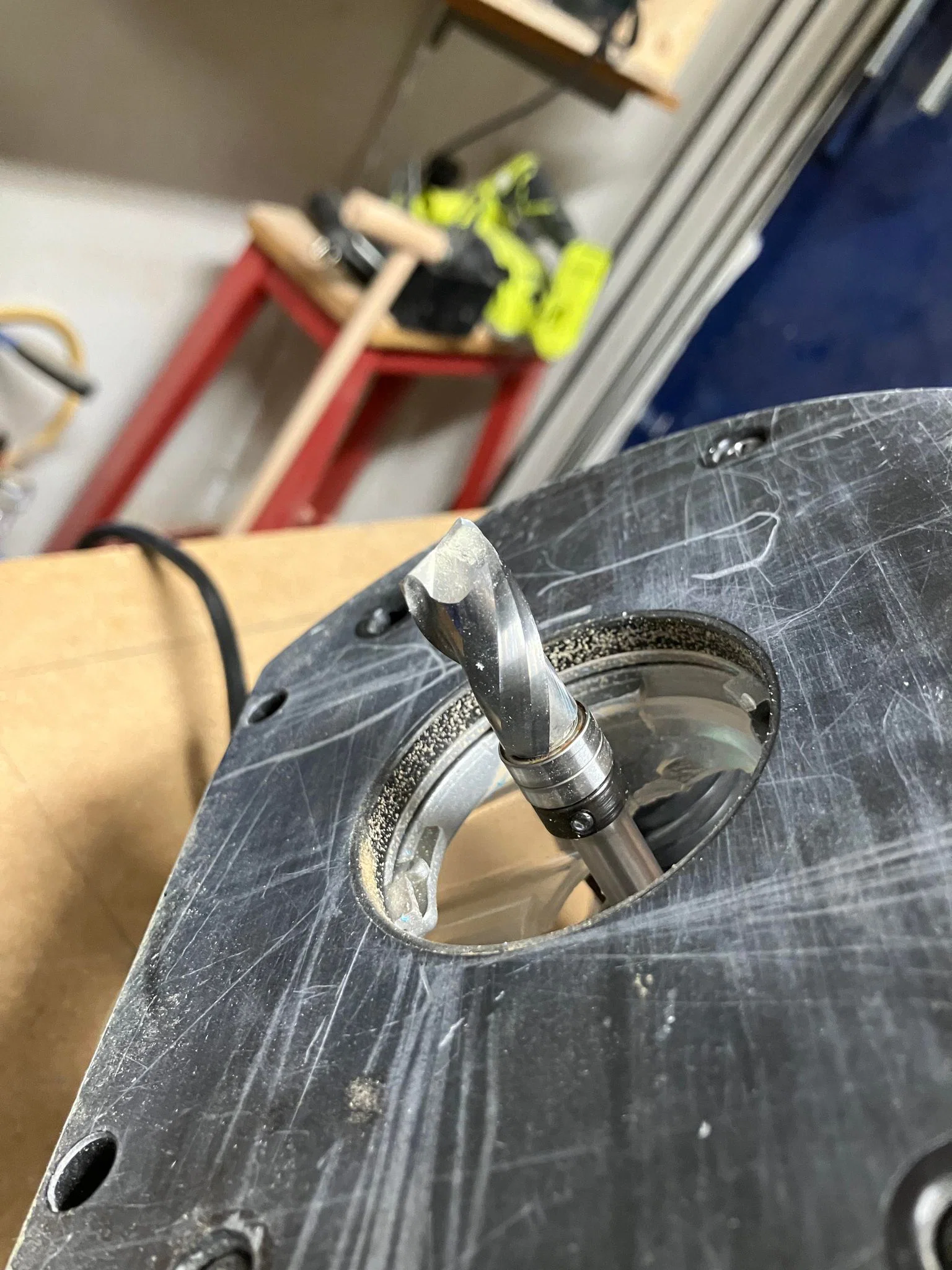

Khi tạo lỗ, bạn plunge route để khoét lỗ trước, rồi xén đúng kích thước bằng mũi router bit kiểu upwards spiraling flush trim, cuối cùng vát mép lỗ bằng mũi khoan vát (beveling drillbit) (hoặc cách bạn thích). Routing lỗ benchdog là phương pháp được ưu tiên vì tạo thành lỗ rất sạch và cạnh sắc nét.

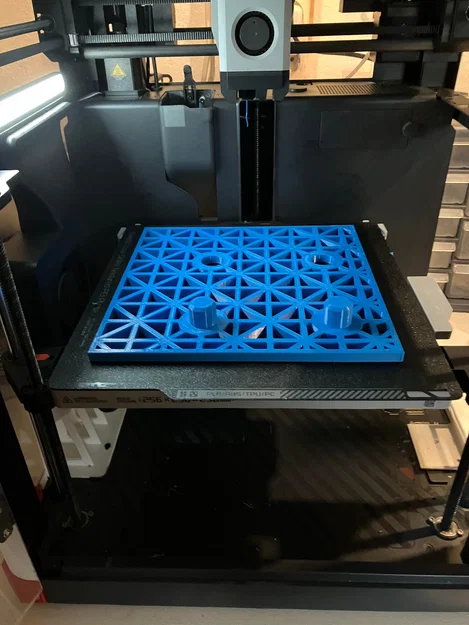

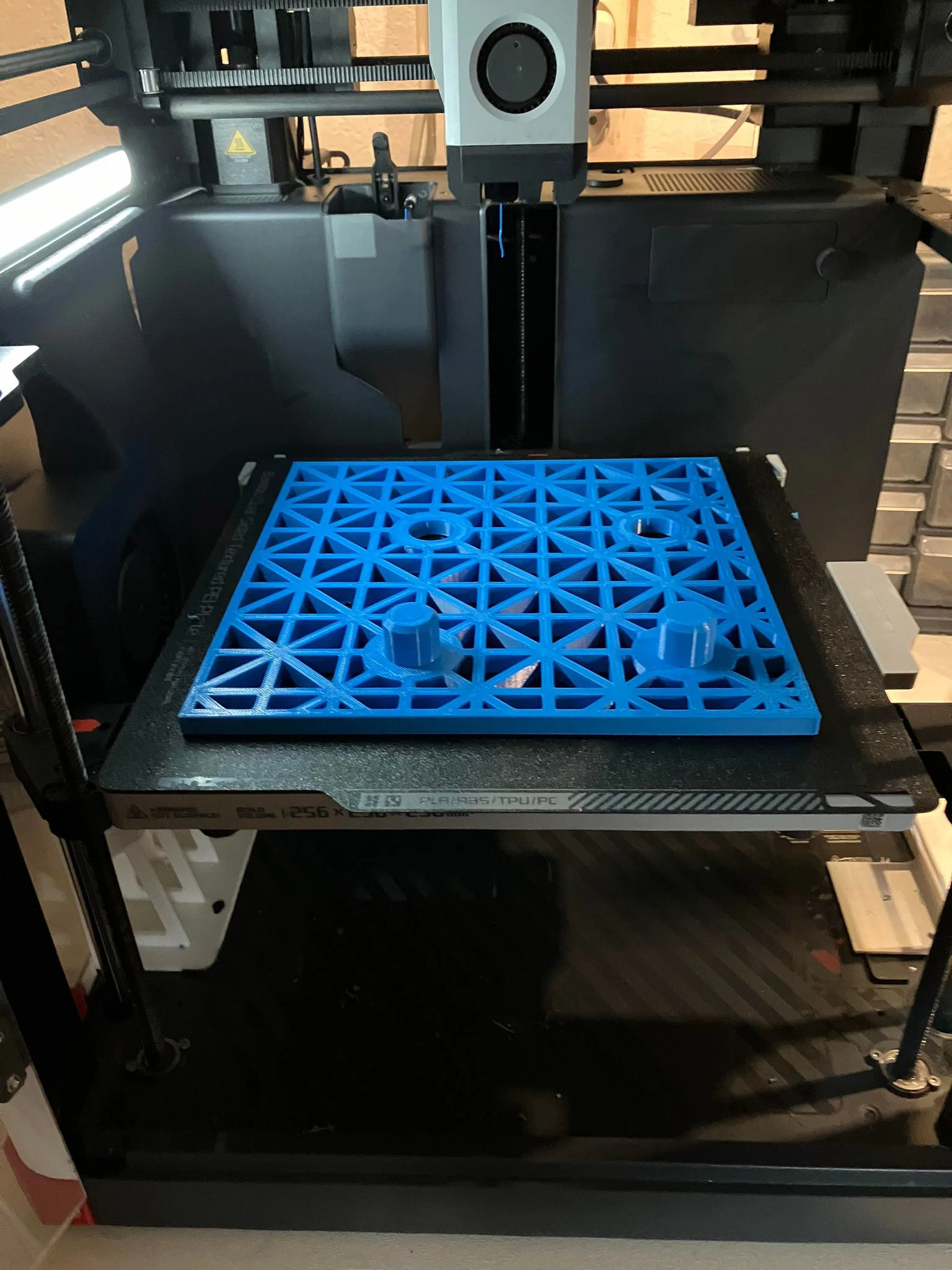

In các jig bằng PLA 0.2 (mình dùng PETG nhưng bị hơi mềm/dẻo quá).
