Đai ốc chống rơ cải tiến (Anti Backlash Nut) trong OpenSCAD
Mẫu Improved Anti Backlash Nut in OpenSCAD dựa trên thiết kế trước và đai ốc HyperCube Evolution. Bản update thêm grooves và mép ăn khớp để hạn chế xê dịch; hỗ trợ cả TR8x8 và TR8x4, STL generate cho TR8x8(p2).
Mô tả

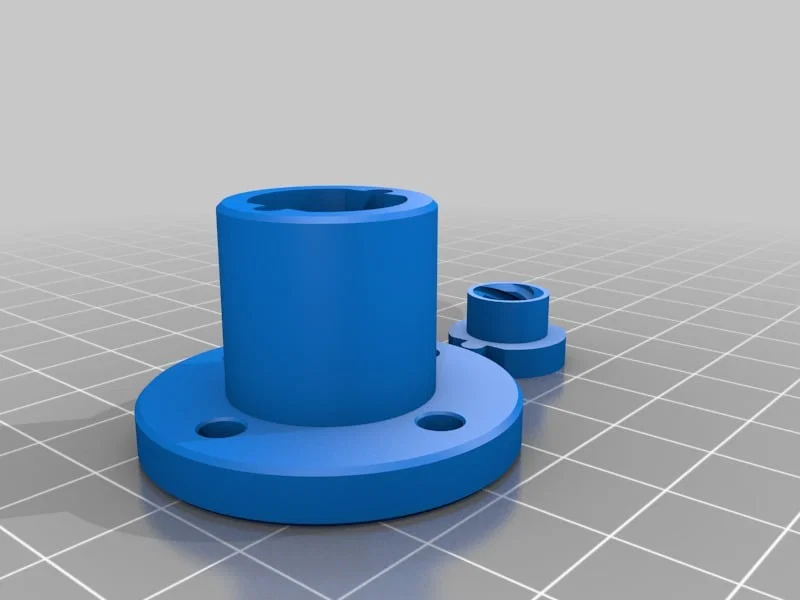

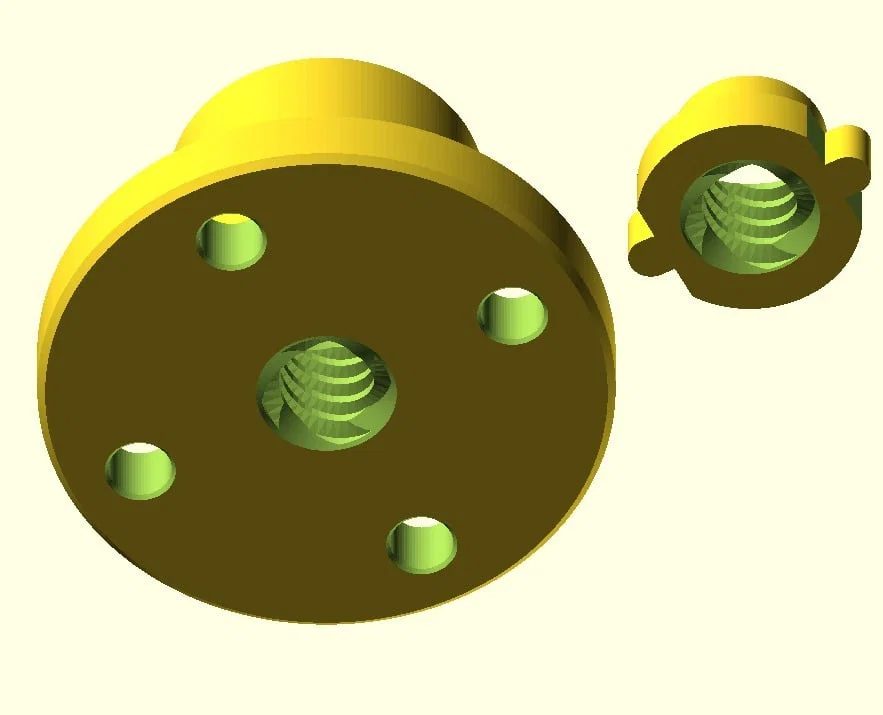

Đai ốc anti backlash này được làm dựa trên một và loại đai ốc mình mua cho HyperCube Evolution (xem các đai ốc này trong custom bracket )

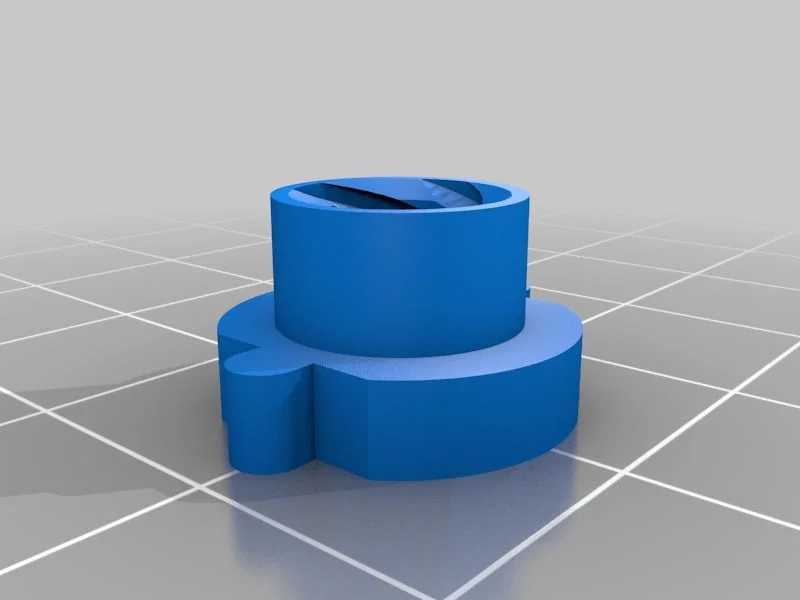

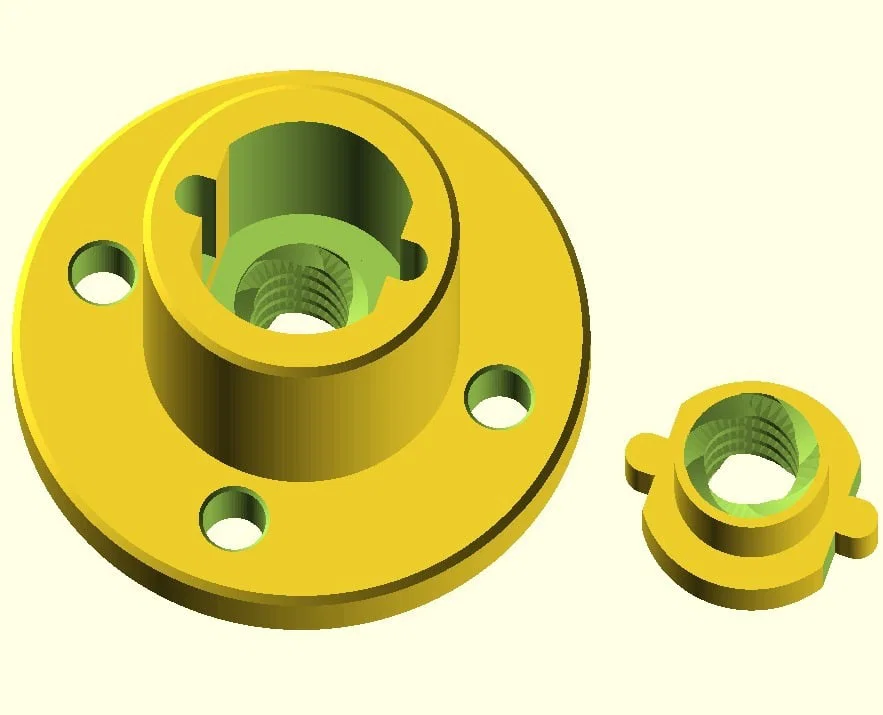

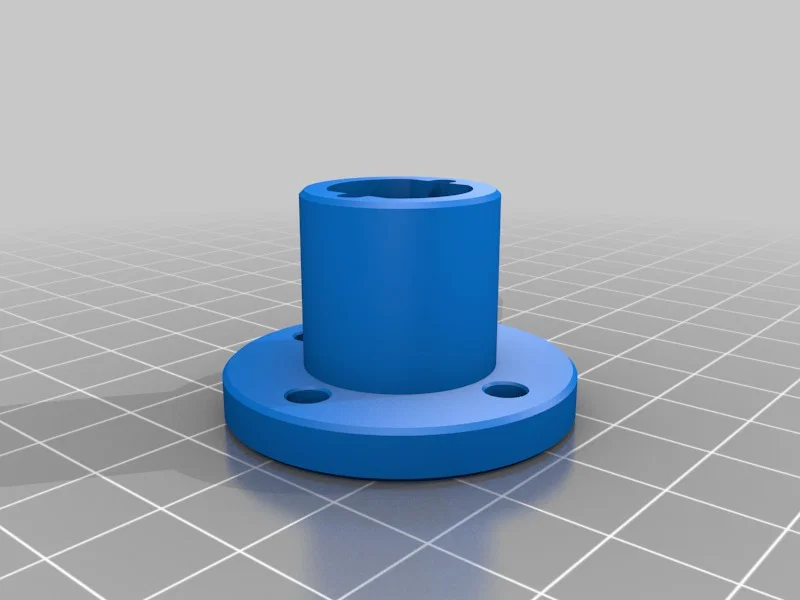

Bản cập nhật này có thêm vài rãnh (grooves) ở phần thân chính, kèm theo các mép/biên ăn khớp (counter fitting edges) ở con đai ốc nhỏ (có lò xo/spring loaded) để hạn chế việc con đai ốc bị xê dịch.
Do trục Tr8x4 của mình chưa về kịp, mình thiết kế đai ốc này để thử nghiệm concept anti backlash trên vài cây trục Tr8x8 (treaded rods) mình có sẵn. Lưu ý là thiết kế này dùng được cho cả hai loại ren, bạn chỉ cần chọn loại bạn muốn. Tất cả file STL đều được generate cho TR8x8(p2), tức 4 starts.
Lưu ý thiết kế này có dùng các thư viện sau:
Threads, tại: https://www.thingiverse.com/thing:1659079
Chamfered primitives, tại: https://www.thingiverse.com/thing:1305888
Print Settings
Printer:
Anet A8 / UM3E
Rafts:
No
Supports:
No
Resolution:
0.24 - 0.08 / 0.2 - 0.06
Infill:
50%
Notes:
In ở initial layer 0.24 và 0.08 cho các lớp còn lại trên Anet A8
In ở initial layer 0.2 và 0.06 cho các lớp còn lại trên UM3E
Category: 3D Printer Parts
