Thanh giằng bên cho giá 3 màn hình Sim Racing (triple monitors stand side brace)

Mình đang dùng SimLab Vario triple monitor stand làm từ profile 8040 và rất hài lòng.
Nhưng có một điểm mình không thích: các thanh bên (side rails) chỉ được giữ bằng pivot screws, nên gần như không tạo được độ cứng khi bạn lỡ đẩy màn hình mạnh tay một chút.

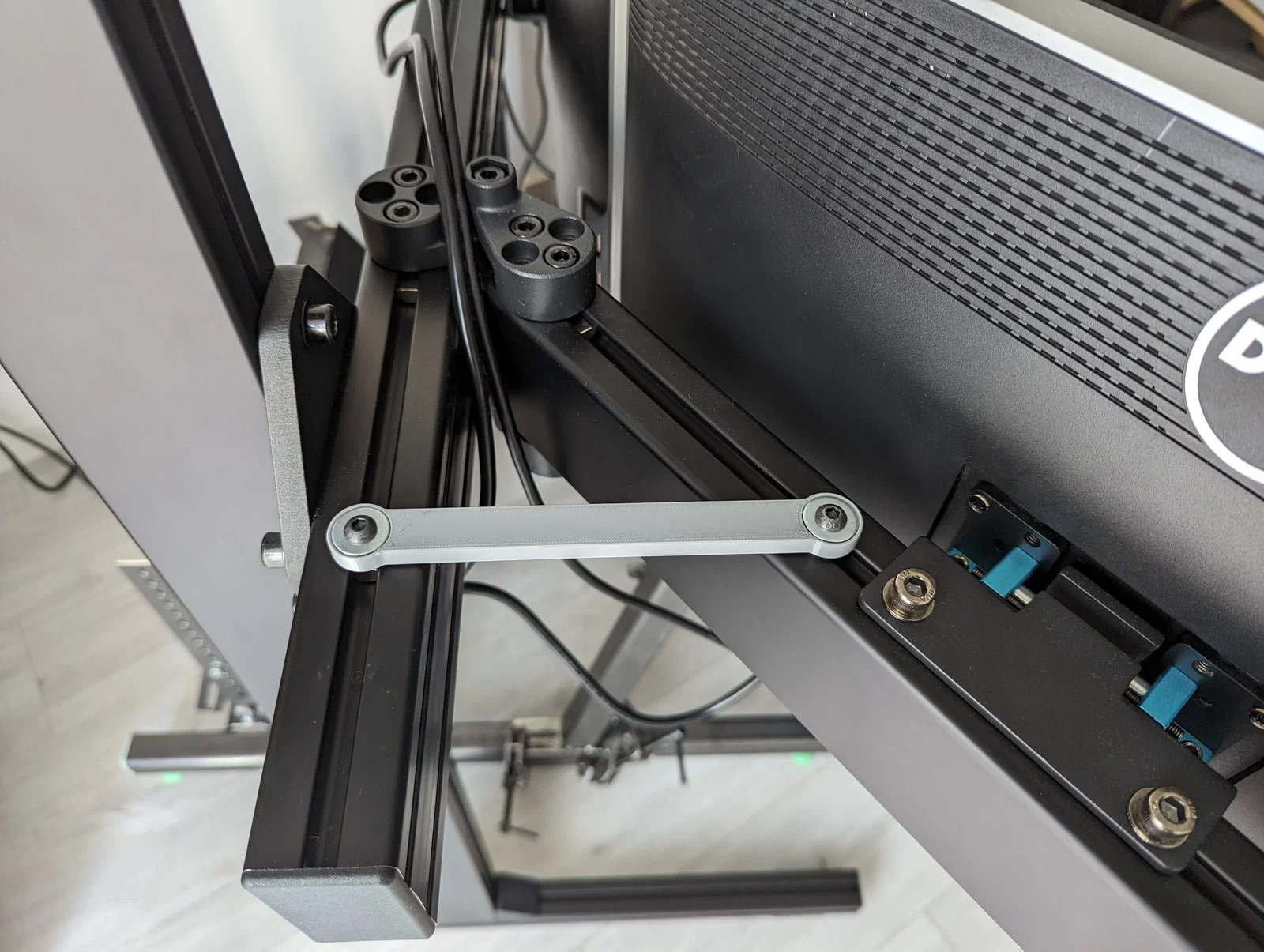

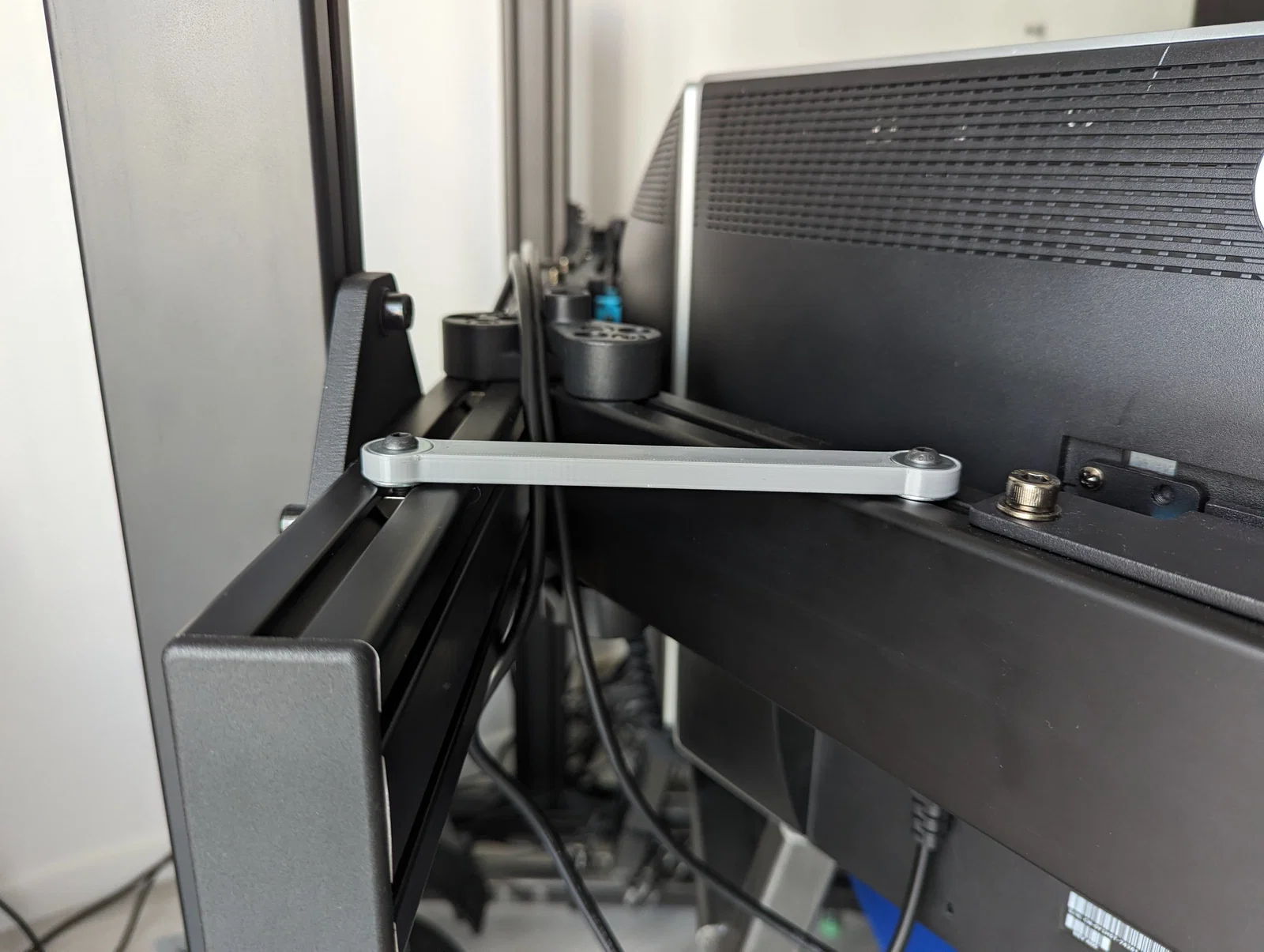

Mình đã làm một thanh giằng thẳng rất đơn giản dài 150mm (tính từ tâm đến tâm) để xử lý vấn đề này. Dùng các long đền lớn cỡ ~18x1.5mm để dàn lực ra diện tích lớn hơn trên chi tiết nhựa. Chiều cao được thiết kế để vừa với ốc M6x20mm. Long đền phía trên được khoét chìm để nằm phẳng với bề mặt chi tiết.
Bạn có thể chèn thêm một long đền giữa thanh giằng và aluminium profile để kết nối cứng nhất, hoặc để phần nhựa áp trực tiếp vào profile cũng được.

Kích thước theo trục Z được tối ưu cho layer 0.3mm. In PLA, 2 perimeters, 2 top/bottom layers và 10–15% infill là đủ cho chi tiết chắc. Bạn có thể dùng 2 thanh giằng mỗi bên (trên và dưới thanh rail) nhưng thường 1 cái là đủ cứng rồi.

Có kèm file nguồn định dạng .step
