Pressly đục da re-remix: plate đục 3/4/5/6 mm hot-swappable

Mình thích những thay đổi mà @titleunknown_285431 làm cho Pressly của @Wallnutts_278875, nhưng mình không có heat-set insert cho bu-lông ¼" và mình cũng thấy kiểu chỉ có một khe cho các ngạnh (tines) của punch thì không hợp nhu cầu của mình. Mình cũng để ý là cả Pressly bản gốc lẫn bản remix đều không cho phép đổi punch mà không phải tháo hẳn front plate và rack ra.

Mình thêm một lỗ cắt dạng lục giác (hexagonal cutout) trên gear để lắp vừa một con tán ¼" nhằm siết cố định trục (axle).

Với baseplate, mình thiết kế một phần khoét (cutout) và các miếng chèn (cutout inserts). Phần khoét đủ lớn để mình có thể tháo/lắp punch vào rack chỉ bằng cách bật miếng chèn ra. Còn các miếng chèn thì có khe theo khoảng cách 3, 4, 5 và 6 mm, đúng với các cỡ punch phổ biến hơn. Thêm nữa, mấy miếng chèn này in rất dễ và thay cũng tiện nếu bị mòn; nếu cần kích thước khe mới thì chỉ việc thiết kế miếng chèn mới rồi thay vào, khỏi phải thay cả baseplate.

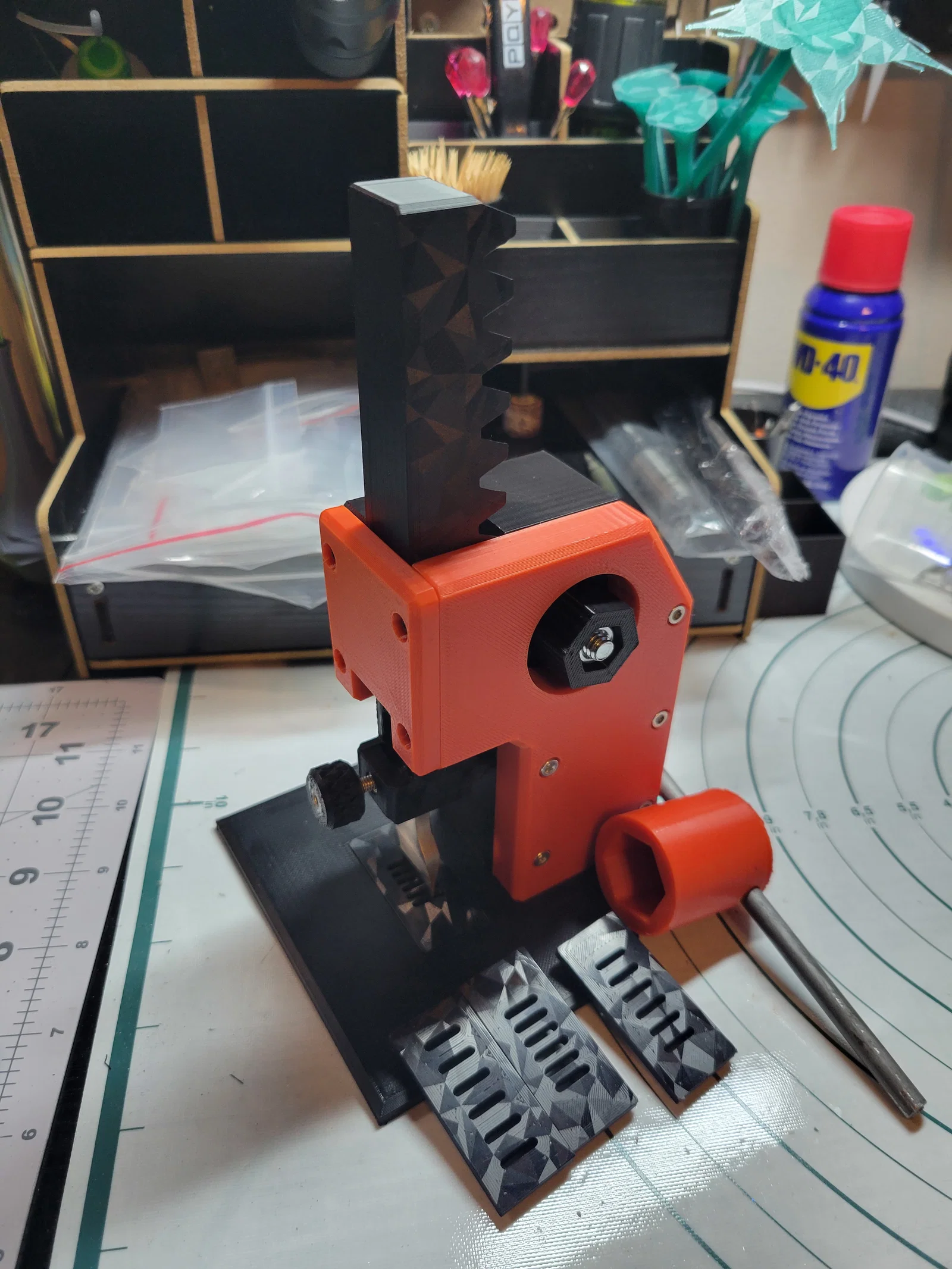

Bản in trong hình còn dùng M4 knurled thumbscrew để bạn đổi punch mà không cần dụng cụ.
