MK3S+ mod MMU2/3 bỏ chimney, canh fs calibration siêu dễ

Mod này cho MMU2S hoặc MMU3 giúp canh (calibration) filament sensor cực dễ và bỏ luôn cái chimney. Thay vào đó, filament sensor được dời về lại cấu hình MK3S+ vốn ổn định, đáng tin cậy.

Mình lấy cảm hứng từ mod VERTEX cho MMU2S. Nhưng mod này dùng extruder-body và extruder-idler zin của MK3S+. Phần duy nhất bị chỉnh sửa là fs-lever.

fs-lever được sửa để được tác động (actuated) qua lỗ bên hông trên extruder-motor-plate, cùng phía với con ốc căng idler. Nhờ vậy filament sensor trigger ổn định y như trên MK3S+.

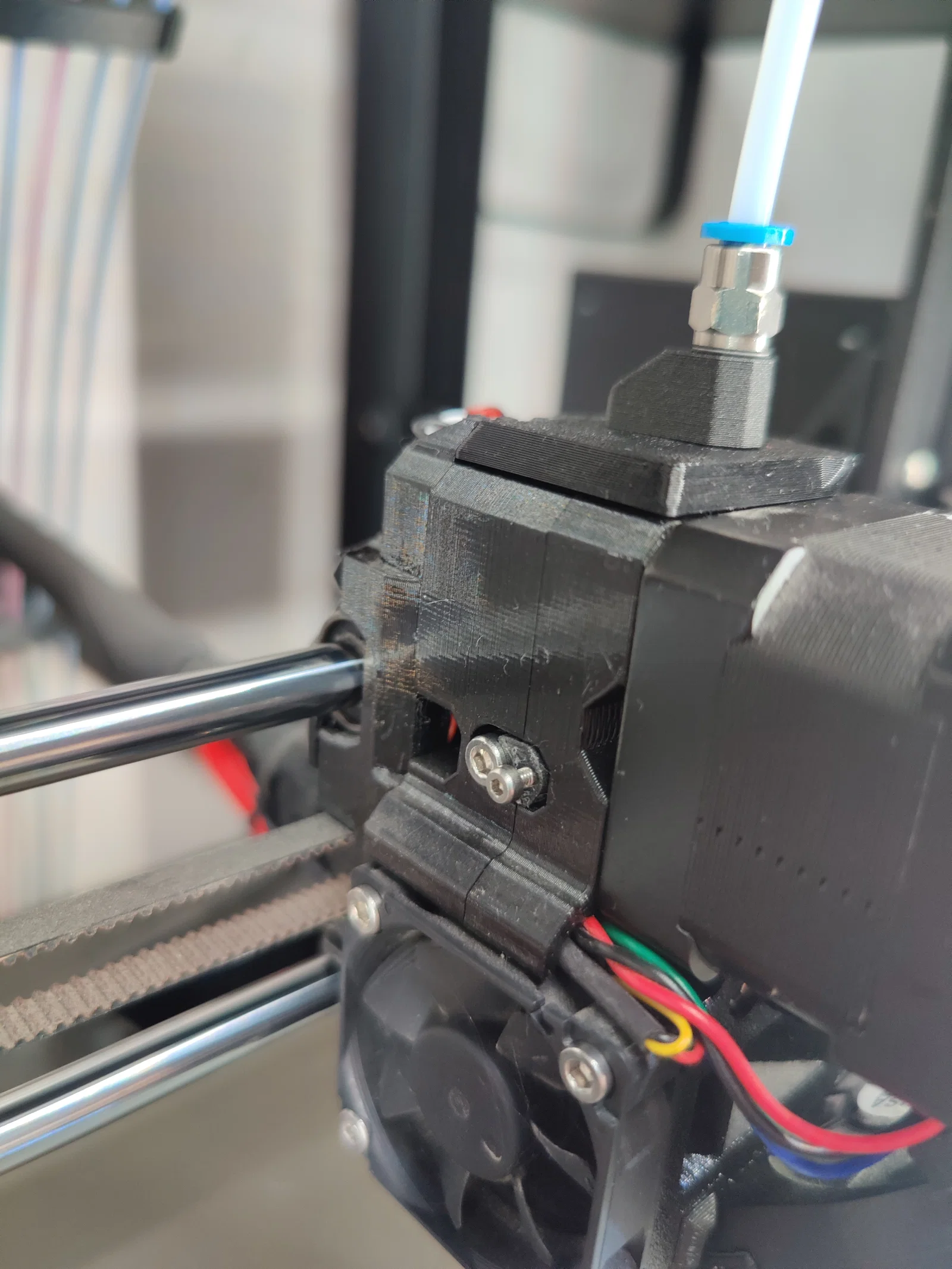

fs-adjuster nối ốc căng idler với fs-lever-mod thông qua một ốc chỉnh. Canh chỉnh siêu dễ và có biên độ tốt để trạng thái filament sensor ổn định.

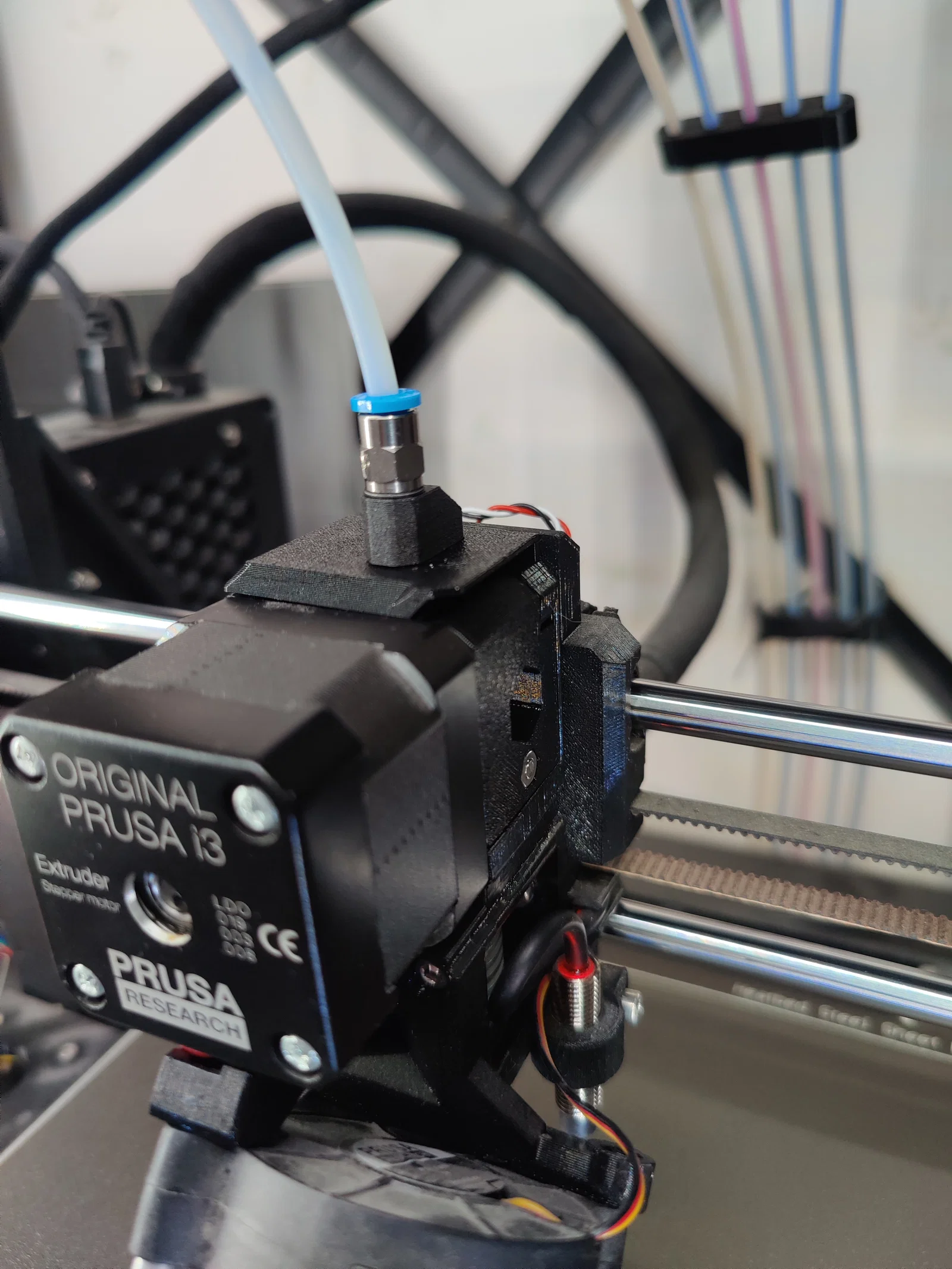

fs-cover-festo nối M5 Festo với fs-cover MK3S+. Nó đảm bảo đường nạp (loading path) giữ nguyên chiều dài như trước.

Hướng dẫn:

• Tìm con ốc M2x8 dự phòng trong bộ kit hoặc mua mới.
  Mẹo: mua https://www.prusa3d.com/product/mk3s-fasteners-spare-bag-2/ nếu bạn không có sẵn trong hộp đồ nghề.
• Tìm fs-cover và extruder-idler của MK3S+ hoặc in cái mới.
• In các part của mod này.
• Tháo ir-sensor-cover-mmu2s.
• Tháo filament sensor.
• Tháo ir-sensor-holder-mmu2s.
• Tháo fs-cover-mmu2s.
• Tháo ốc căng idler và lò xo.

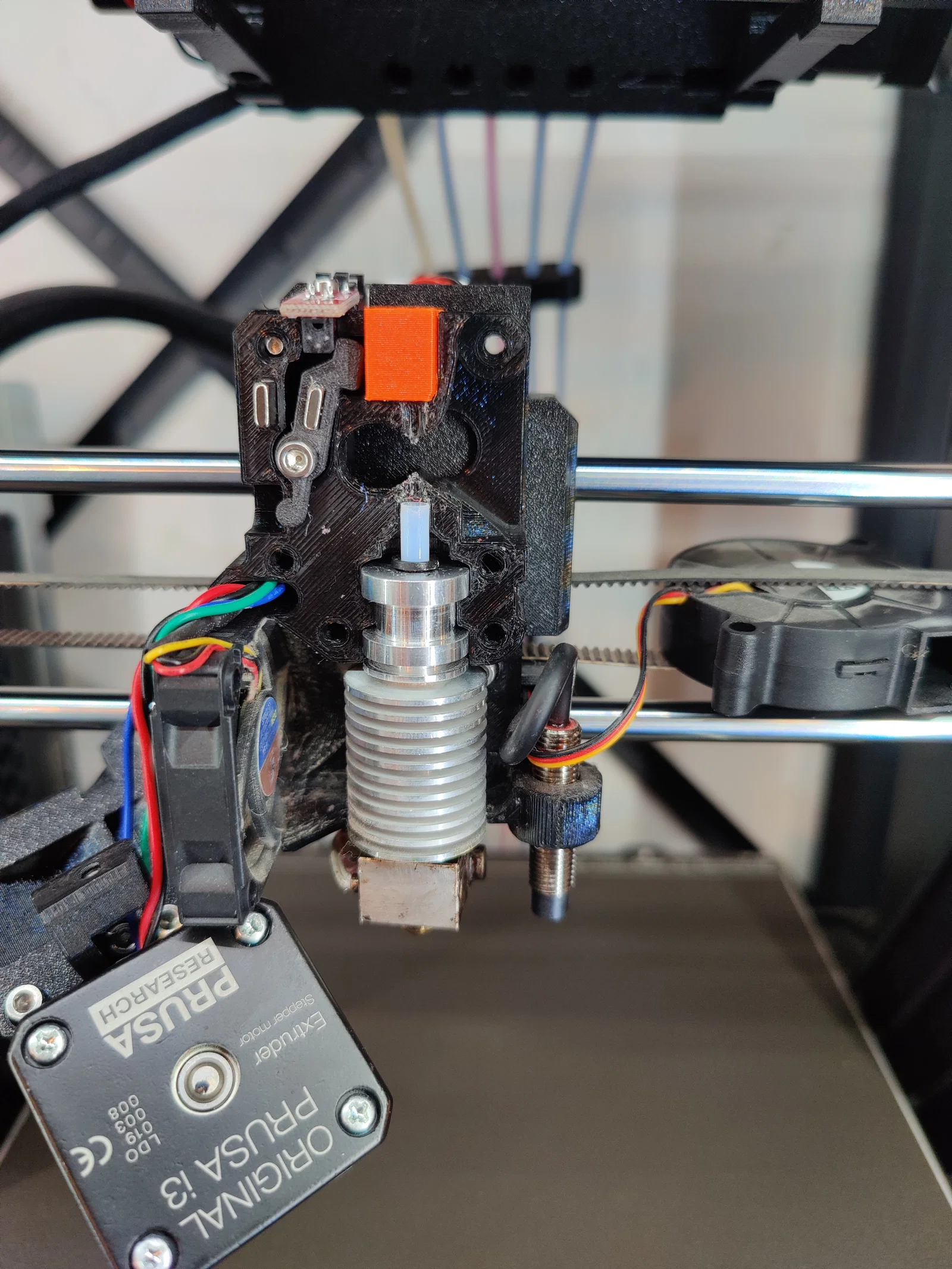

• Tháo rời extruder tới mức có thể lấy được fs-lever. Tham khảo hướng dẫn của Prusa: https://help.prusa3d.com/guide/how-to-replace-a-hotend-ptfe-tube-mk3s-mk3s-mk2-5s-mmu2s_21664 nhưng ở bước 5 thì giữ heatsink và hotend tại chỗ trong lúc kéo E-motor và các phần khác qua một bên.
• Thay fs-lever bằng fs-lever-mod. Đừng quên gắn nam châm.
  Mẹo: thay ống Hotend PTFE 42.3 mm (MK3S+, MMU2S) để tránh “The Hook of Death”.

• Lắp lại extruder. Tham khảo hướng dẫn Prusa để làm cho đúng.
• Lắp filament sensor về đúng vị trí nguyên bản của MK3S+.
• Thay extruder-idler-mmu2s bằng extruder-idler.
• Vặn M5 Festo vào fs-cover-festo.

• Lắp lại fs-cover chung với fs-cover-festo.

• Vặn ốc M2x8 vào fs-adjuster nhưng đừng vặn xuyên qua. Nó sẽ hơi khít.

• Đặt fs-adjuster lên ốc tensioner, nằm giữa đầu ốc và lò xo. Nó sẽ hơi khít.

• Lắp lại ốc tensioner kèm fs-adjuster và lò xo. fs-adjuster giờ là “flush indicator” mới của bạn, không còn dựa theo đầu ốc nữa.

• Nạp một cây lục giác 1.5 mm hoặc sợi filament.
• Mở màn hình thông tin sensor trên LCD.
• Vặn ốc M2x8 vào cho tới khi filament sensor hiển thị 1. Dùng một cây lục giác 1.5 mm khác.
• Rút cây lục giác hoặc filament ra.
• Vặn ốc M2x8 vào và đếm số vòng cho tới khi filament sensor hiển thị 1. Trên máy mình là 2 + 1/4 vòng.
• Vặn ốc M2x8 ra một nửa số vòng đã đếm. Trên máy mình là 1 + 1/8 vòng.
• Chạy wizard.
