Prusa Mini - Mount gắn case Raspberry Pi (3B)

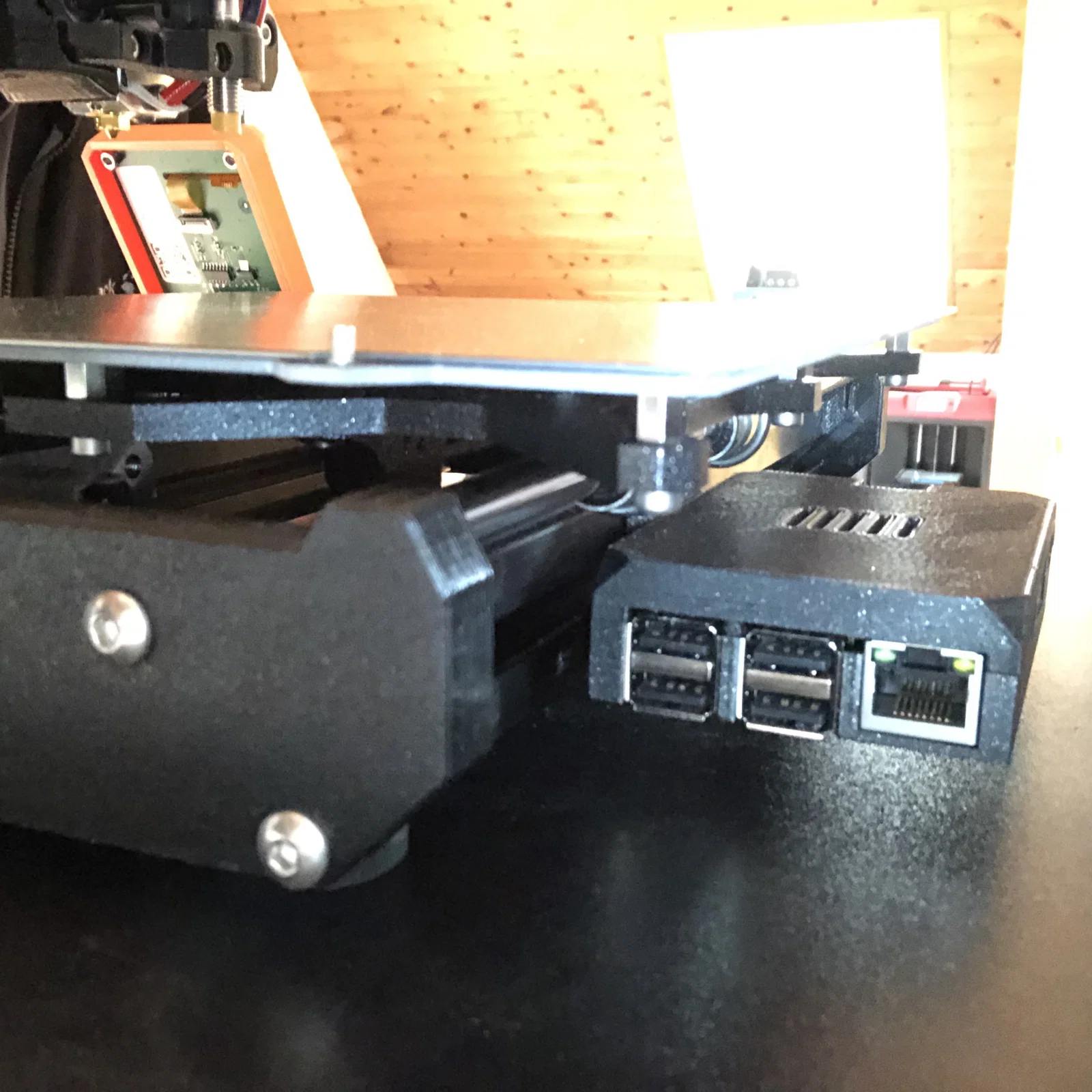

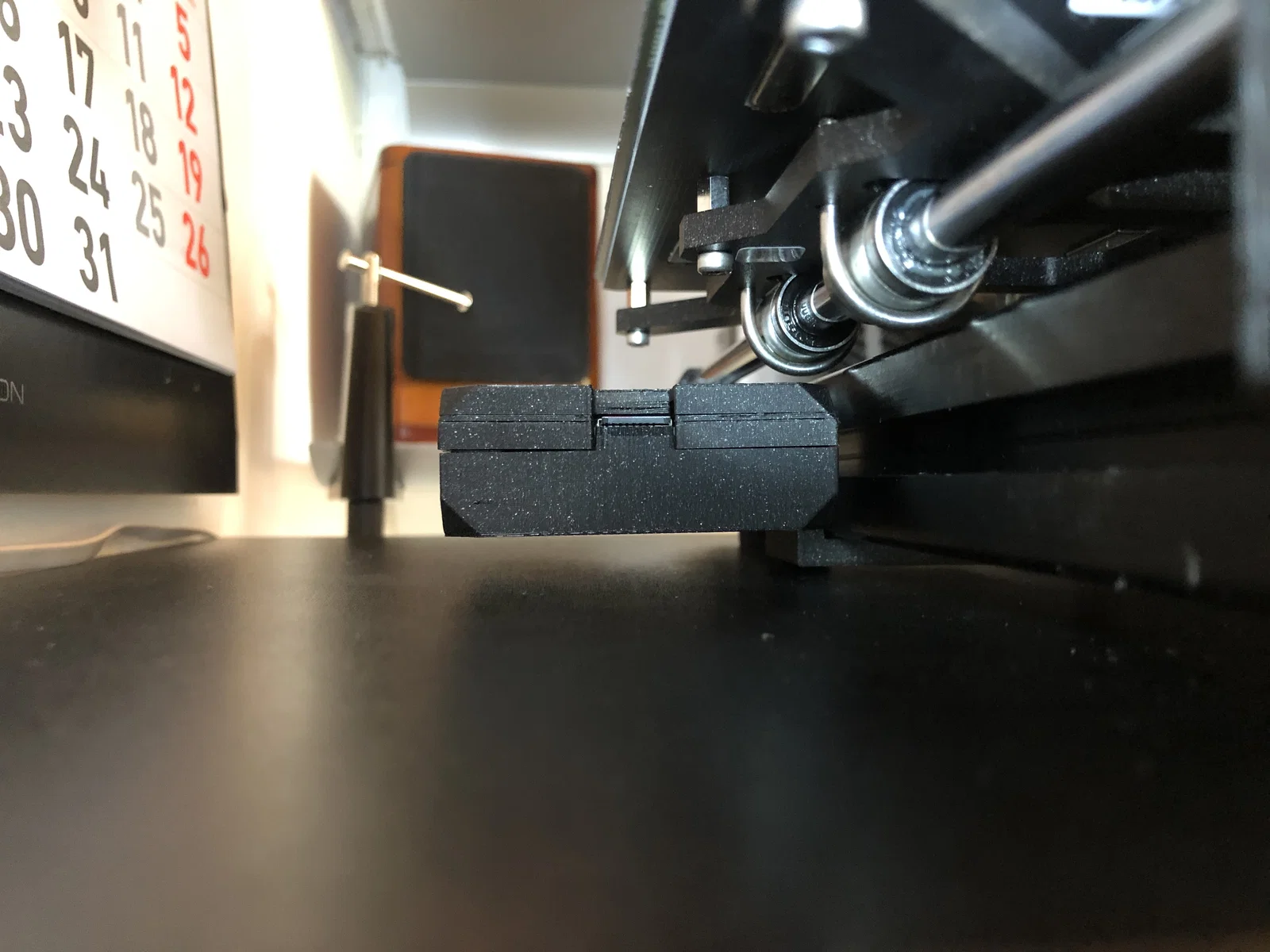

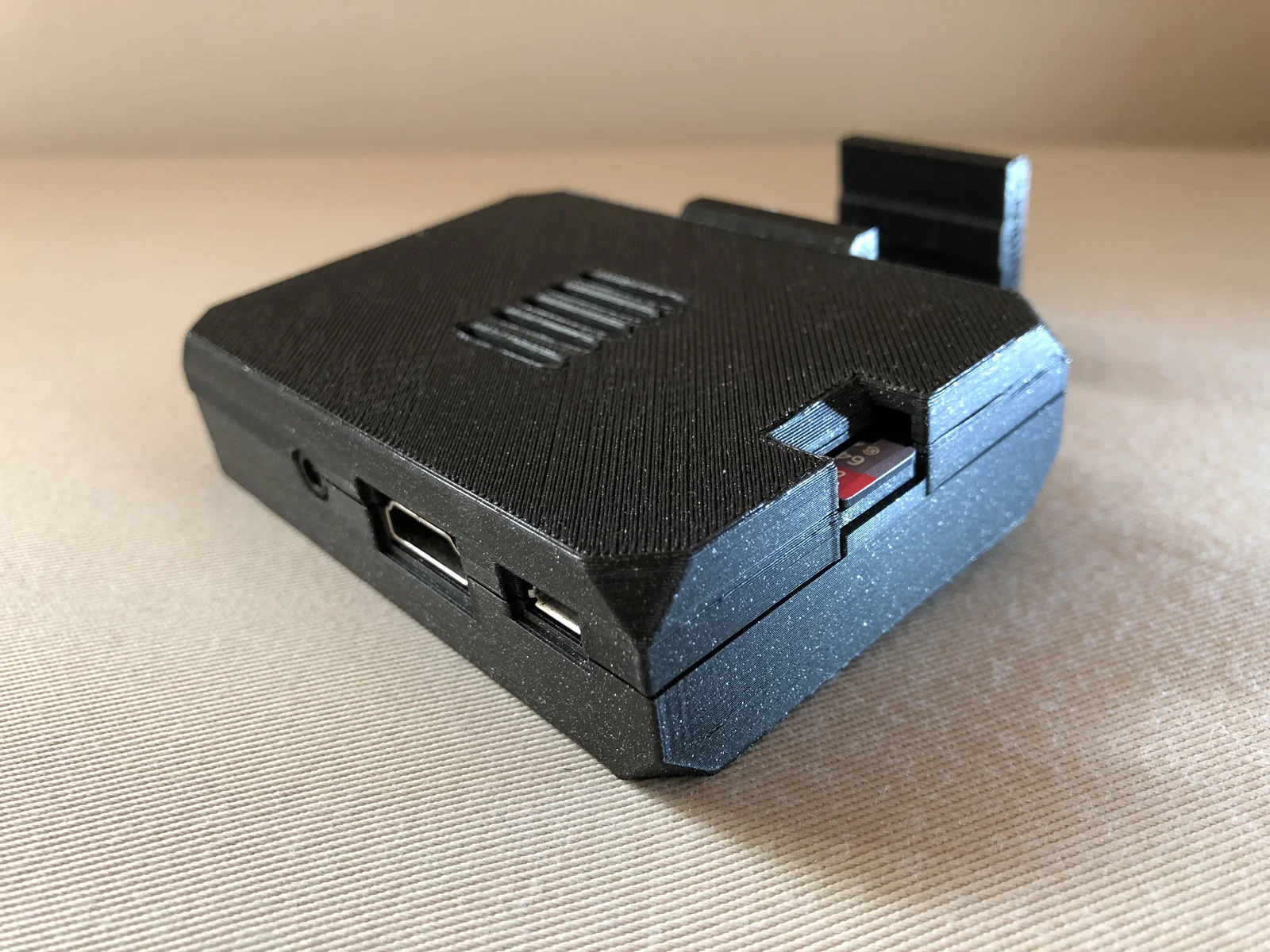

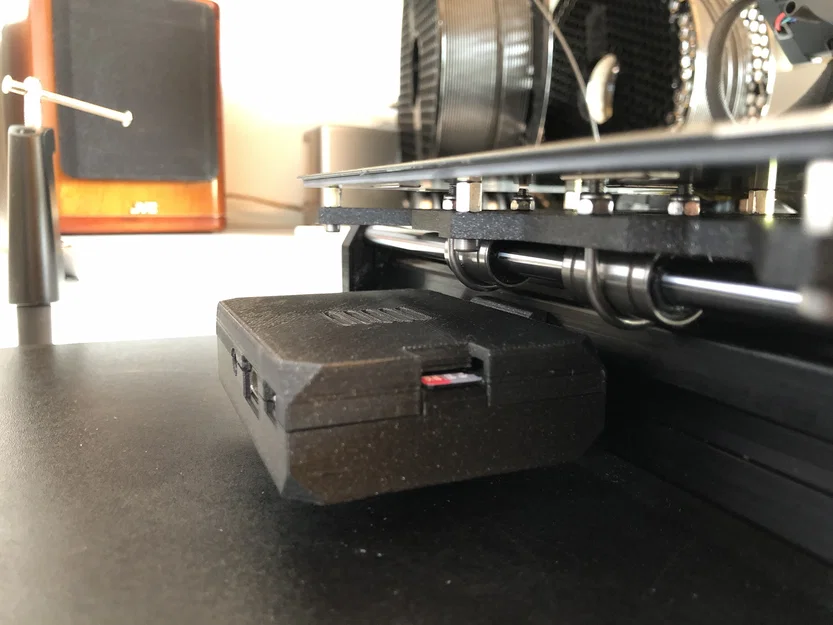

Để gắn cái case lên Prusa Mini cho hợp lý và tìm điểm bắt cho cái mounting bracket, mình phải lật ngược nó lại. Vì vậy mình đổi tên lại cả hai phần. Để vẫn đảm bảo thông gió, mình thêm vào phần giờ là “cover” vài khe thoát gió. Mình không chọn phương án gắn vào Z-Extrusion vì đường đi tới cái camera (dự định gắn bên trái) sẽ quá dài.

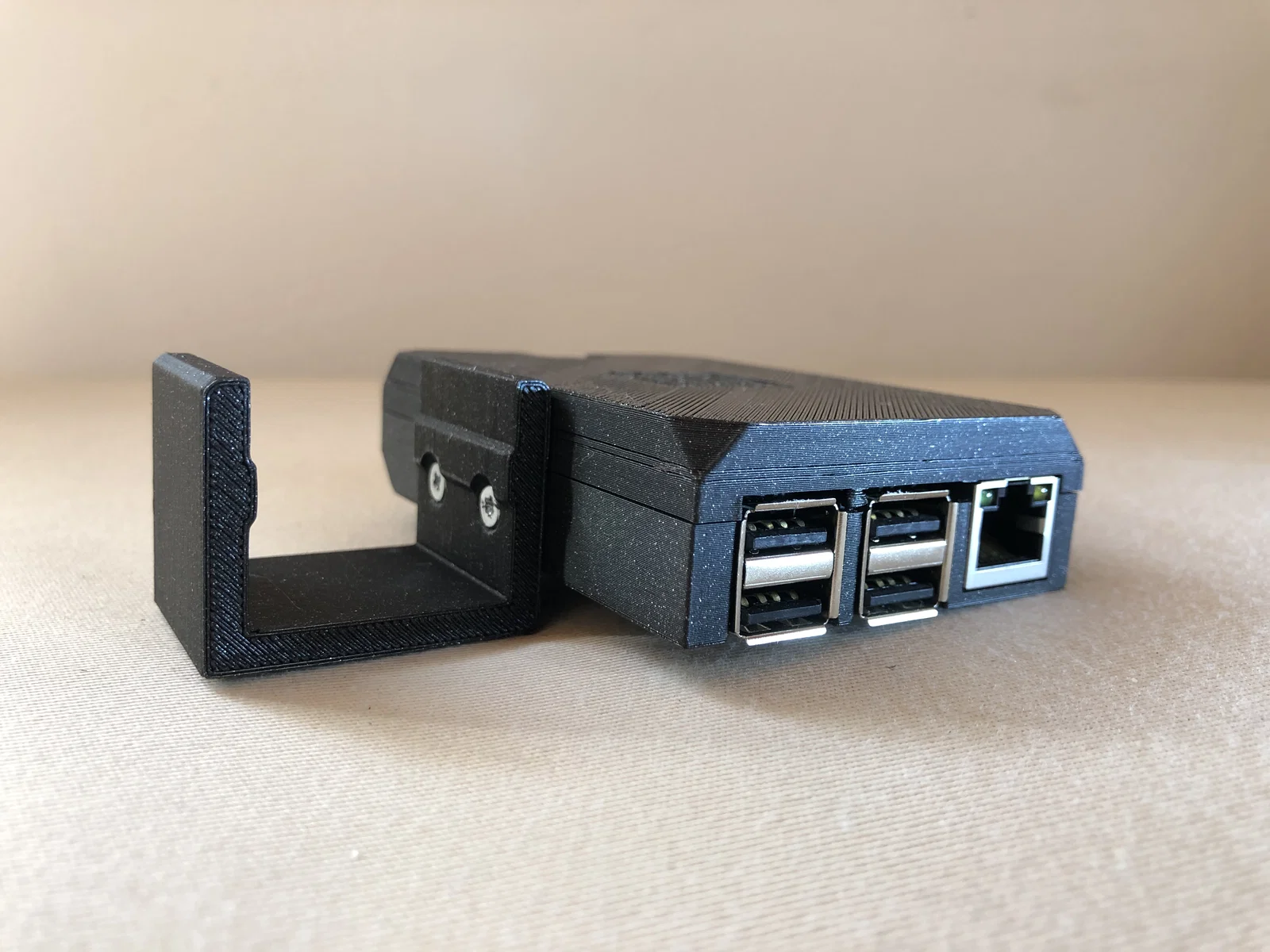

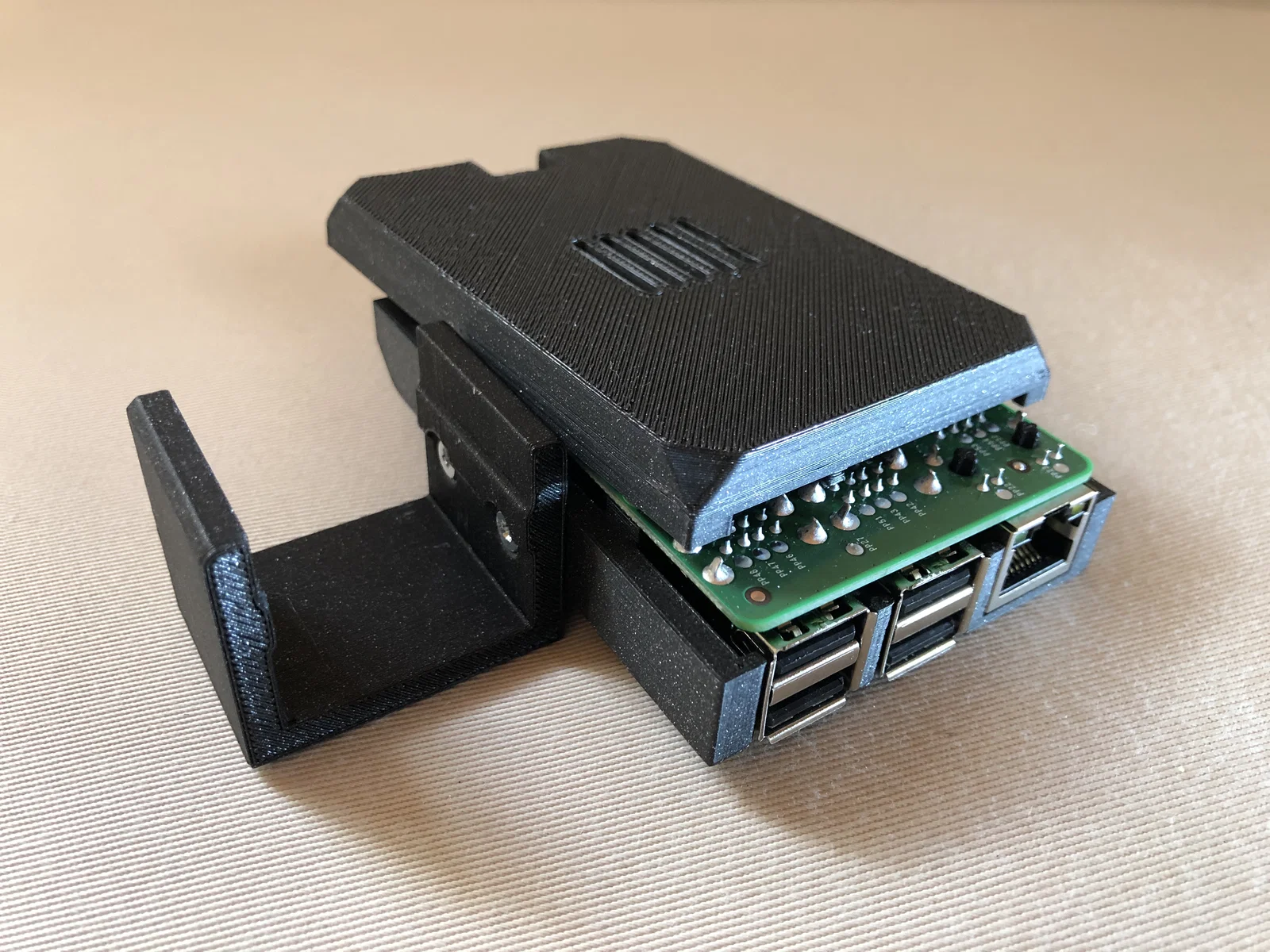

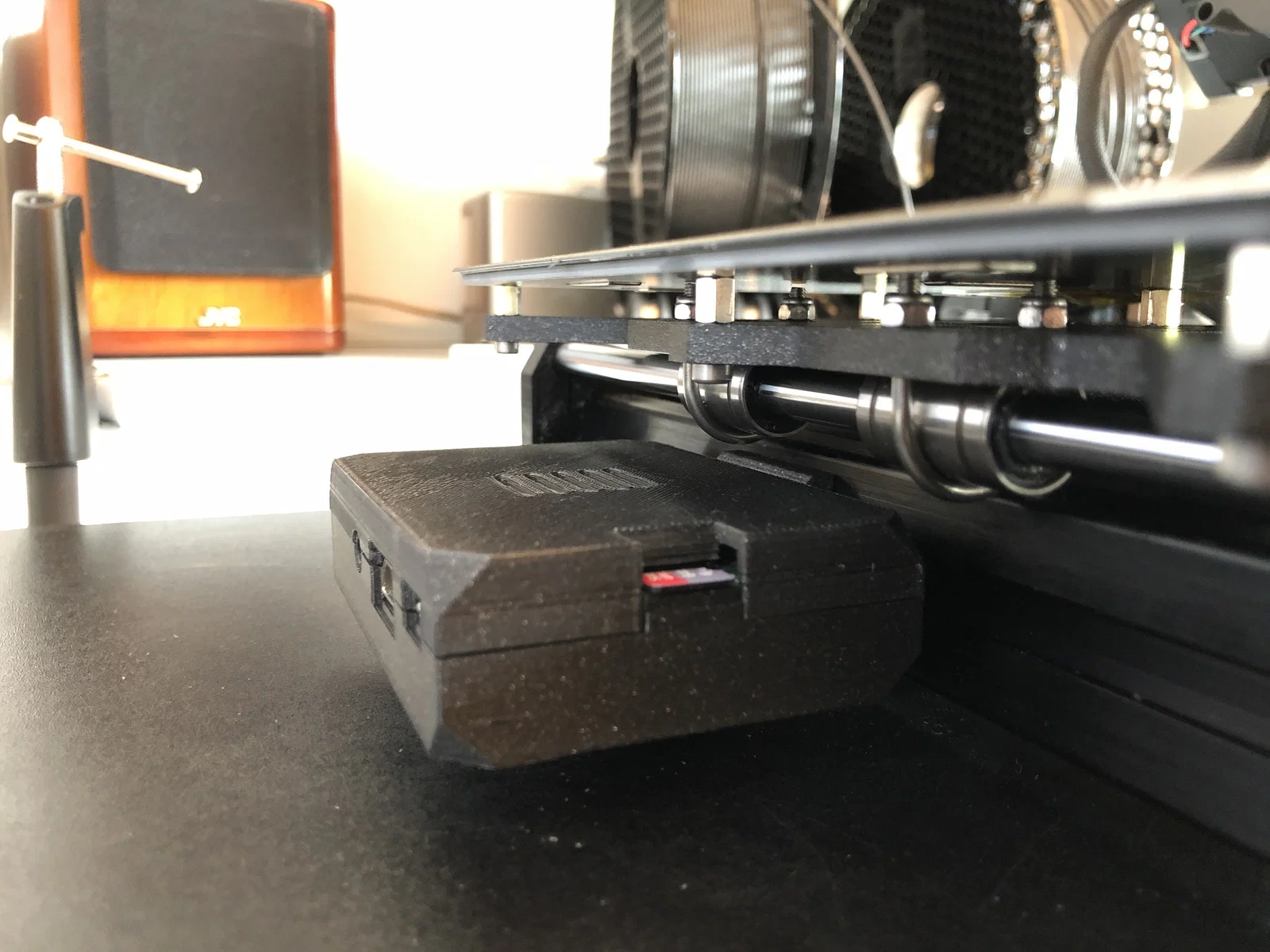

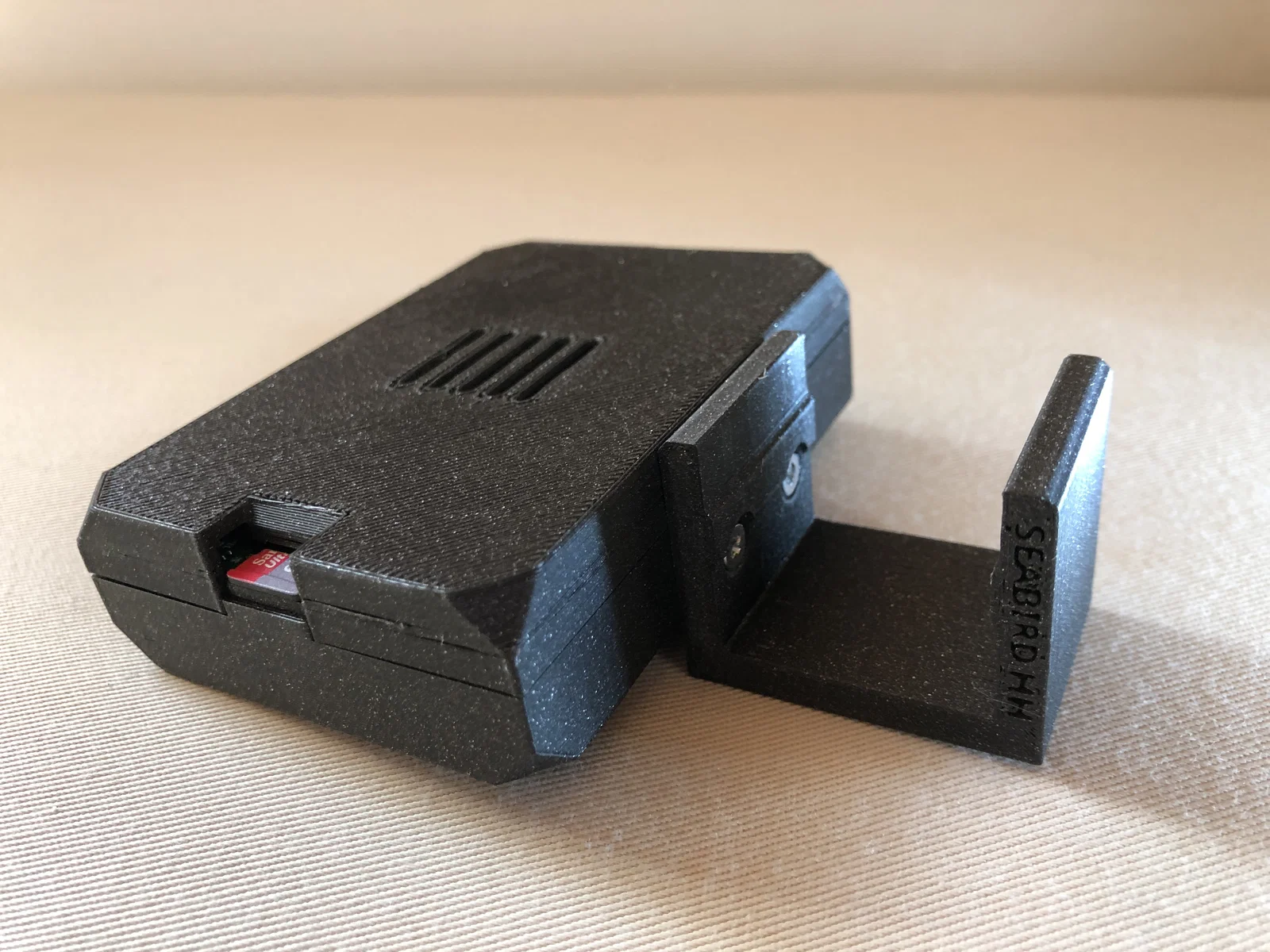

Phần gắn được thực hiện bằng cách kẹp (clip) bracket vào, và có thể trượt tới hoặc lui nếu cần...

Ban đầu mình tính in lại bộ mount mình đã thiết kế cho Prusa MK3s. Nó cũng vừa, nhưng siết rất chặt nên cực khó di chuyển. Sau đó mình đo lại... nhôm định hình (aluminium extrusions) của Prusa Mini rộng hơn của Mk3s gần 0,5mm. Thế là mình chỉnh lại kích thước mount cho Mini.

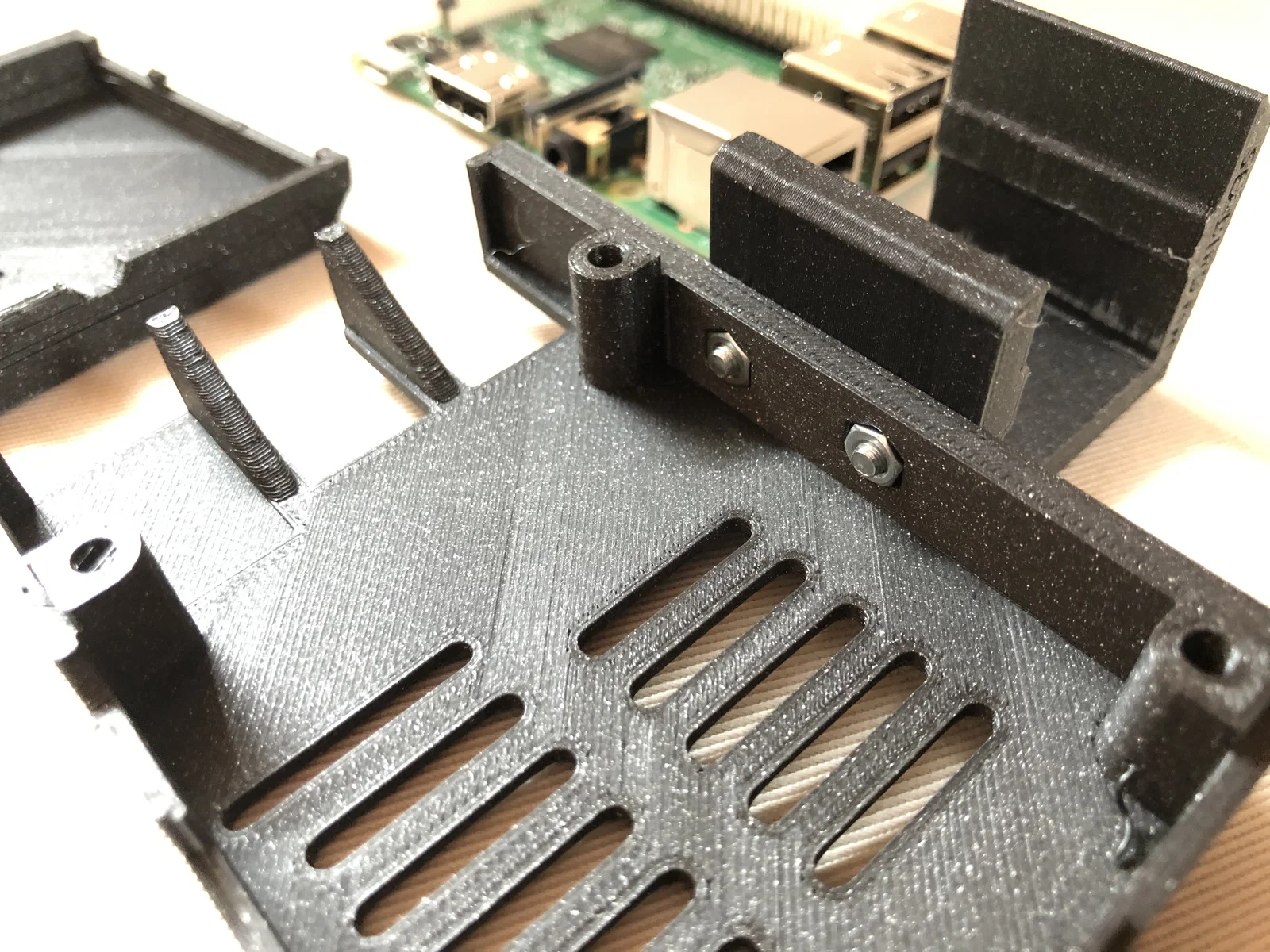

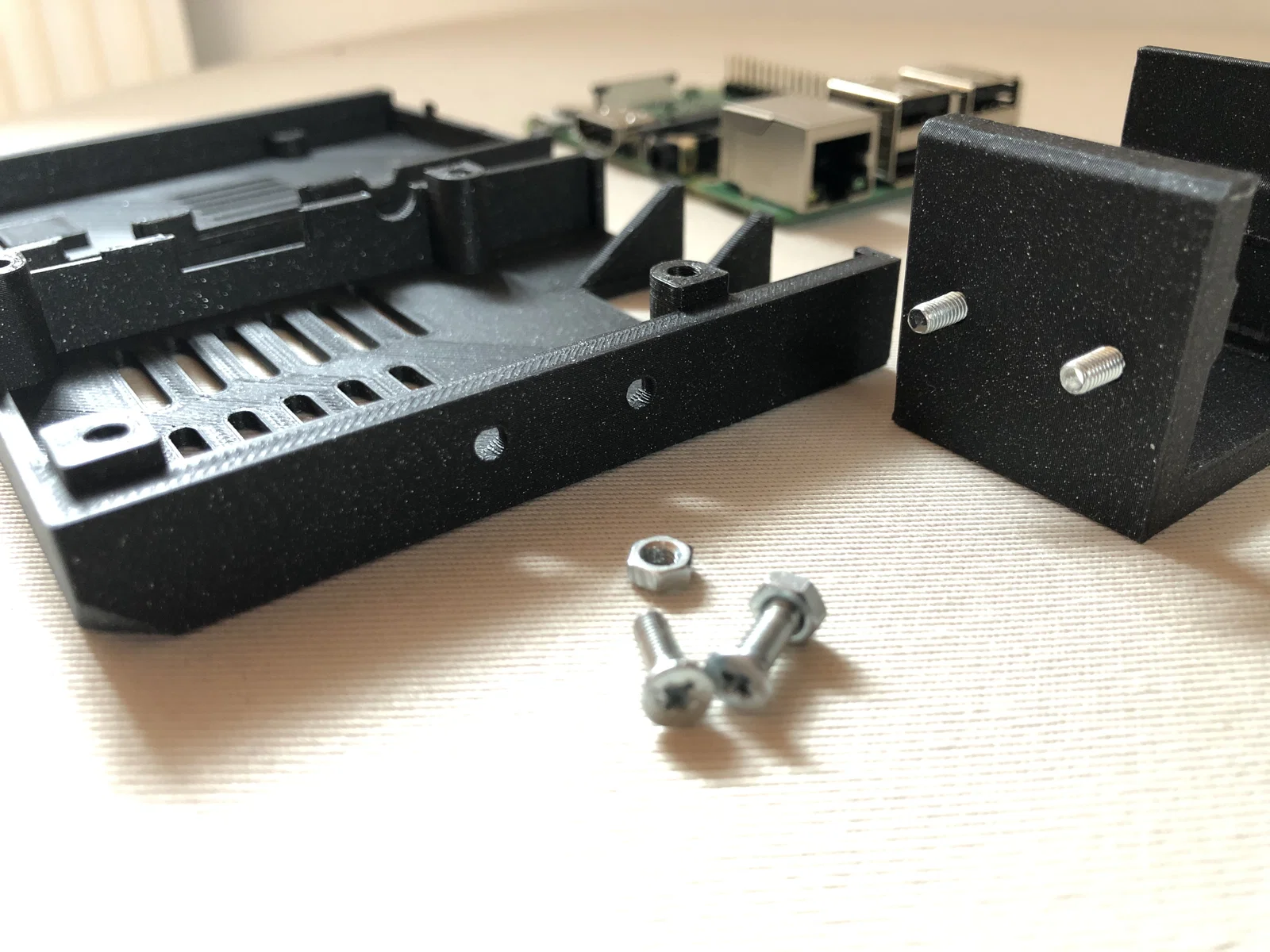

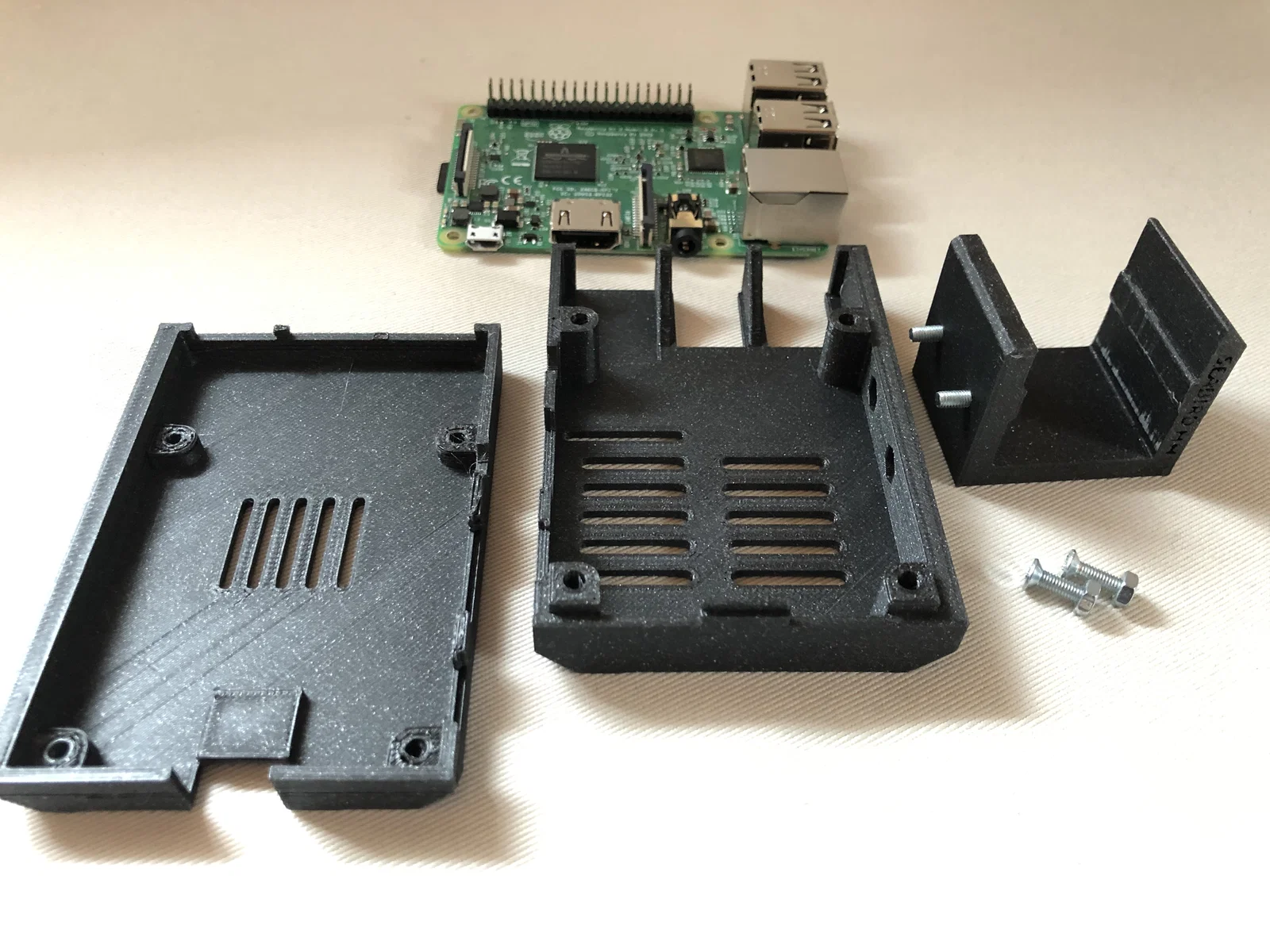

Để nối bracket và phần “bottom”, bạn cần 2 con vít đầu chìm (countersunk) M3x10mm kèm đai ốc, và 4 con vít M3x16 để bắt case.

Cái case này là bản remix từ:
https://www.thingiverse.com/thing:1325370

Hướng dẫn in

Hãng máy in:
Prusa

Máy in:
I3 MK3S

Rafts:
Không quan trọng

Supports:
Không

Độ phân giải:
0,2

Infill:
20%

Thương hiệu filament:
Prusa

Màu filament:
Galaxy Black

Vật liệu filament:
PLA
