Adapter cổng hút bụi cho ống Cen-Tec Quick Click
Adapter giúp nối ống Cen-Tec Quick Click với nhiều kích thước vacuum port phổ biến. Có chừa clearance 0.2mm, kèm sơ đồ kích thước trong/ngoài, mẫu test 6mm, hướng dẫn in (không/ có support) và file STEP.
1.9K
Lượt Xem
70
Lượt Thích
439
Lượt Tải
Cập Nhật Apr 25, 2026
Mô tả

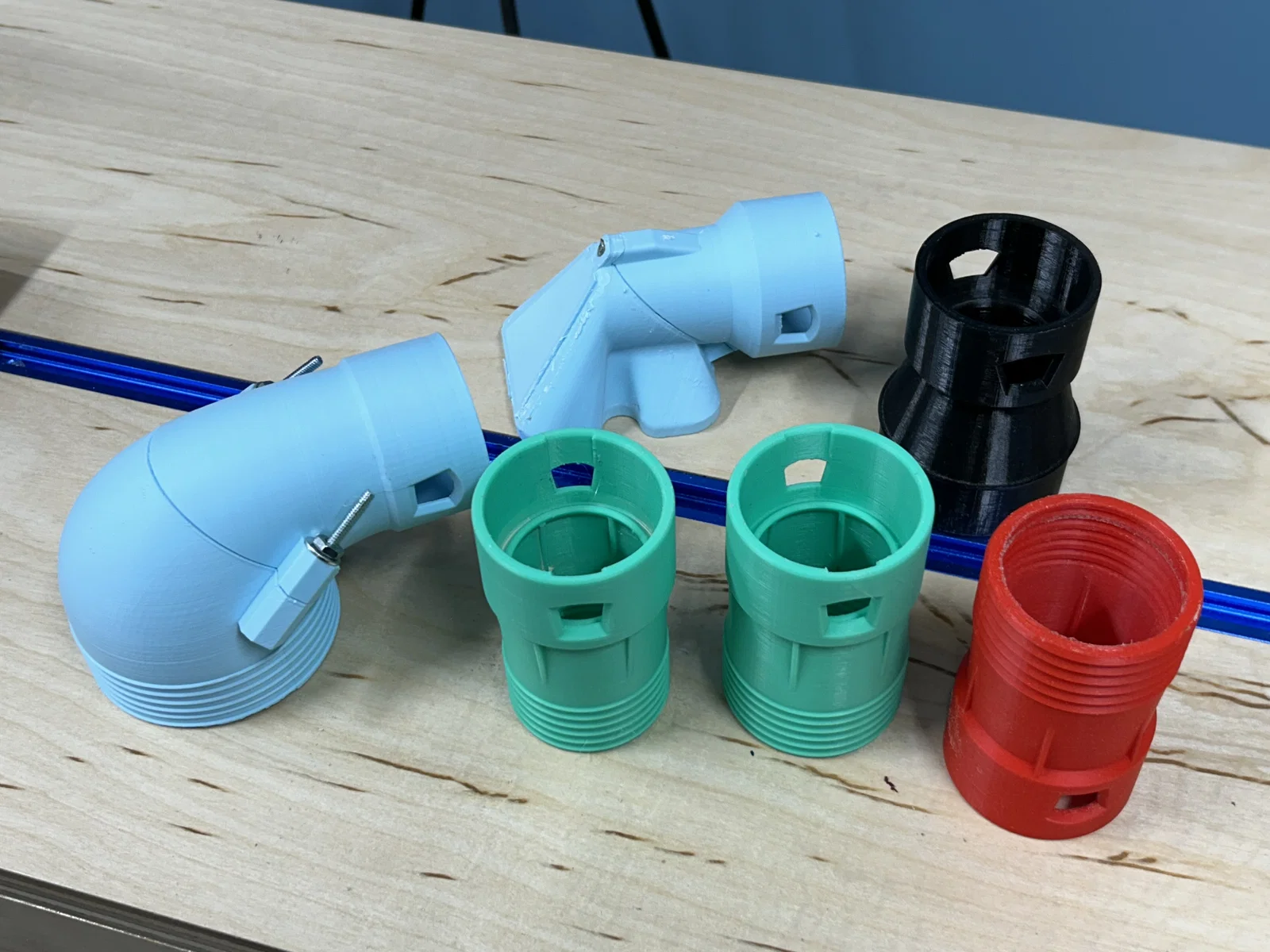

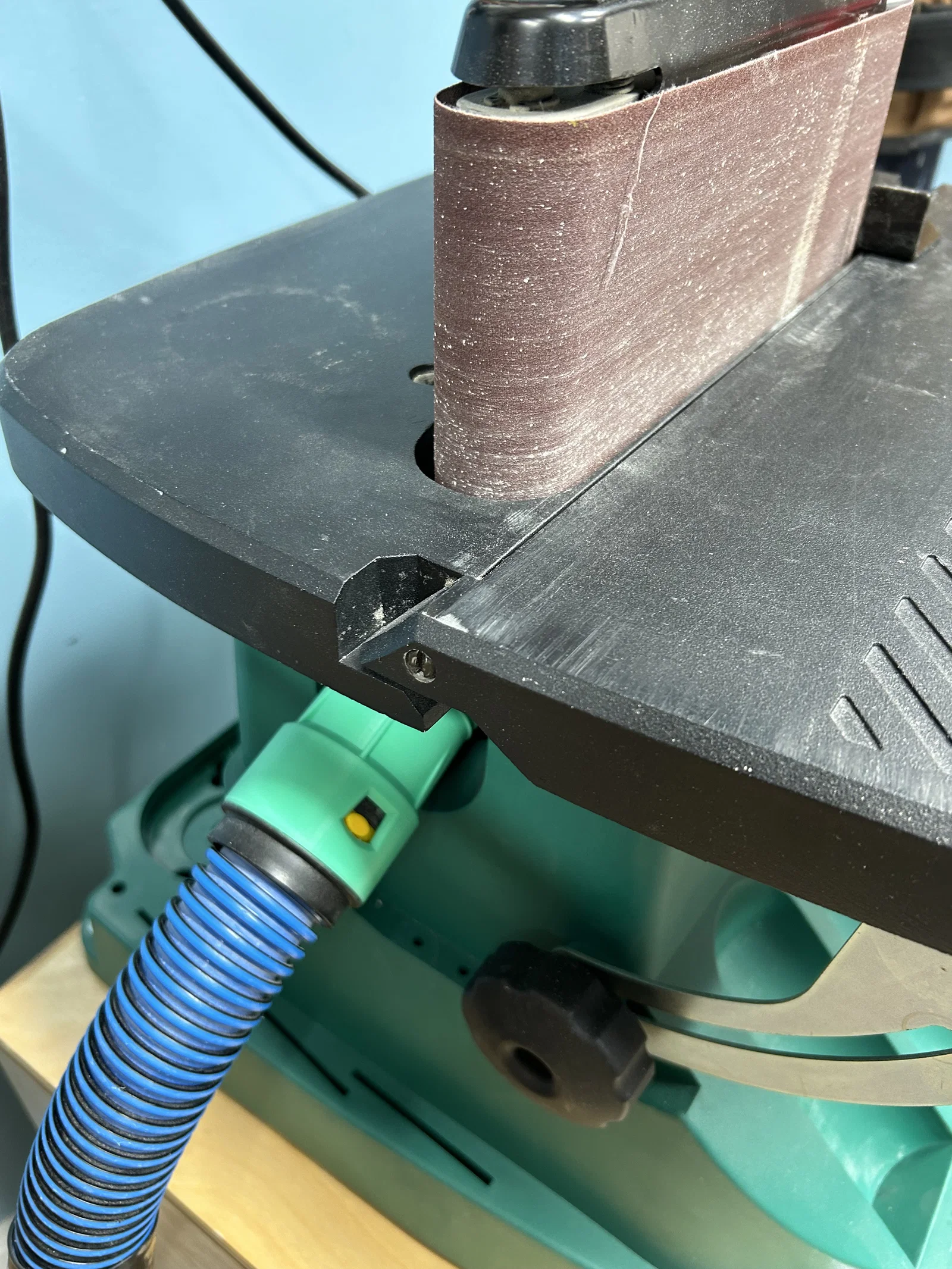

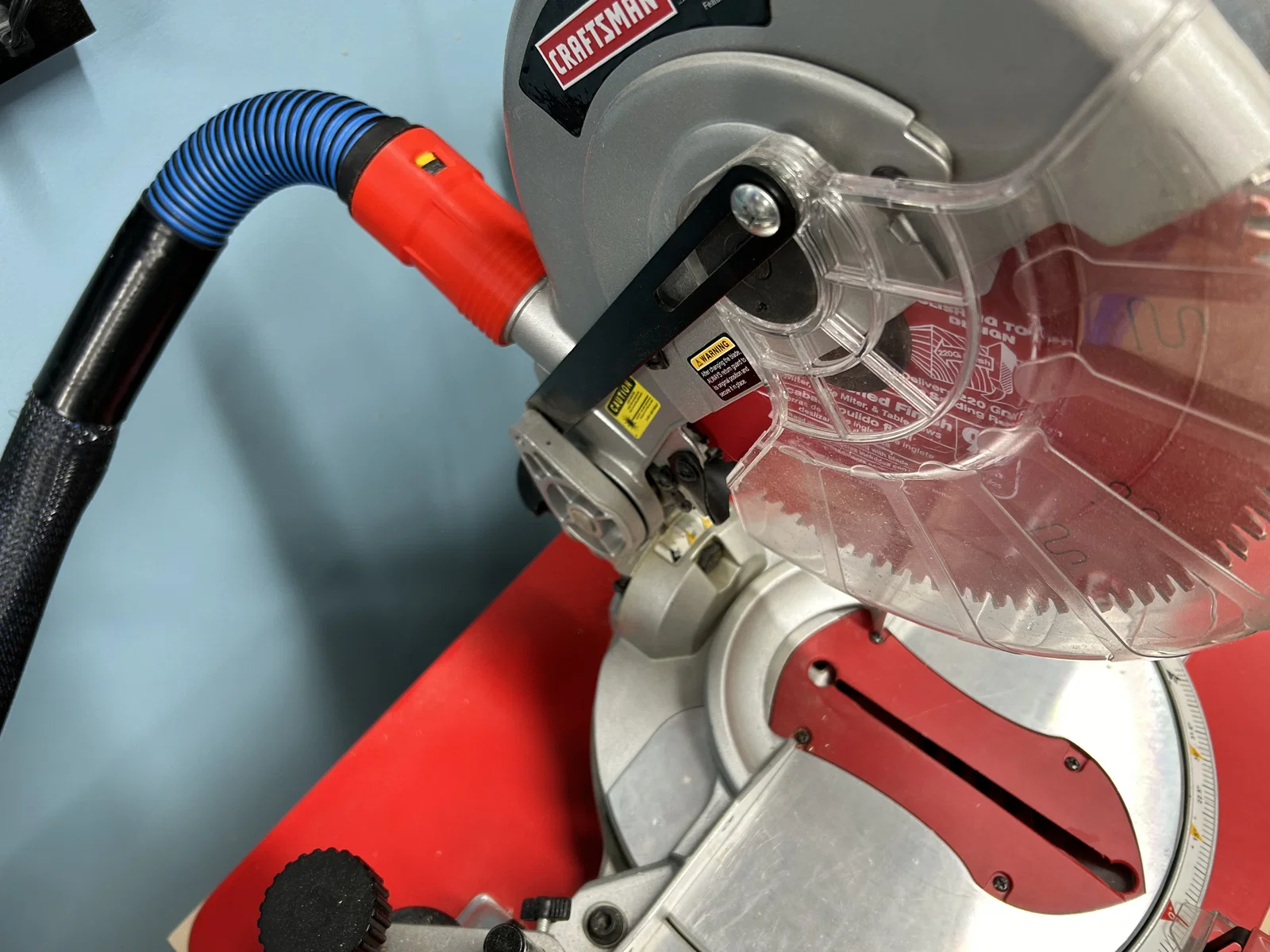

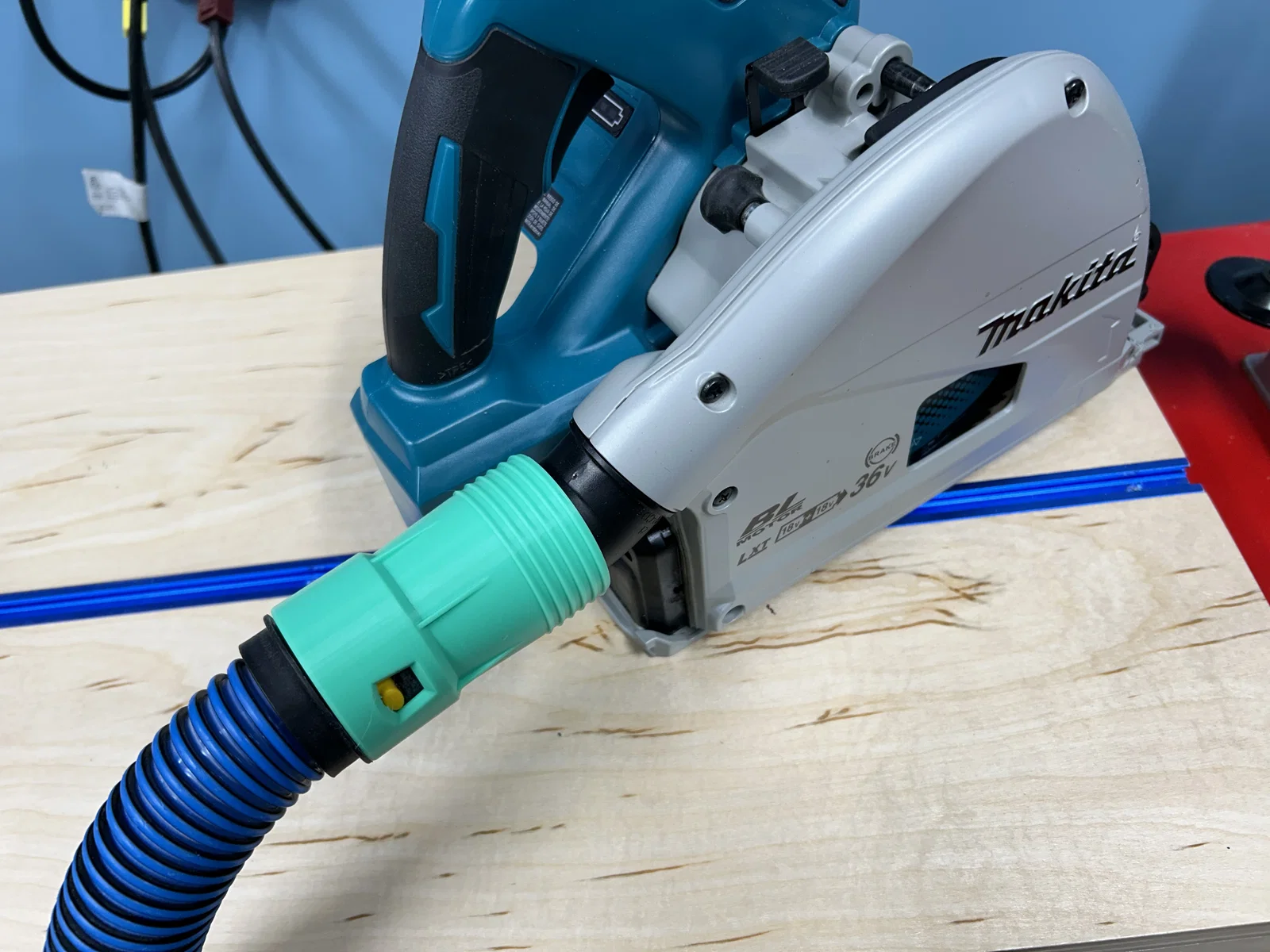

Kết nối các vacuum port với những kích thước phổ biến vào ống Cen-Tec Quick Click. Dưới đây là vài ghi chú:
- Mình có chừa độ hở .2mm/0.008" theo đường kính so với kích thước port đã nêu. Cái này mình canh qua thử đi thử lại trên máy in của mình để được độ khít vừa đủ — nếu cần mình có thể đăng thêm các phiên bản với độ hở khác.

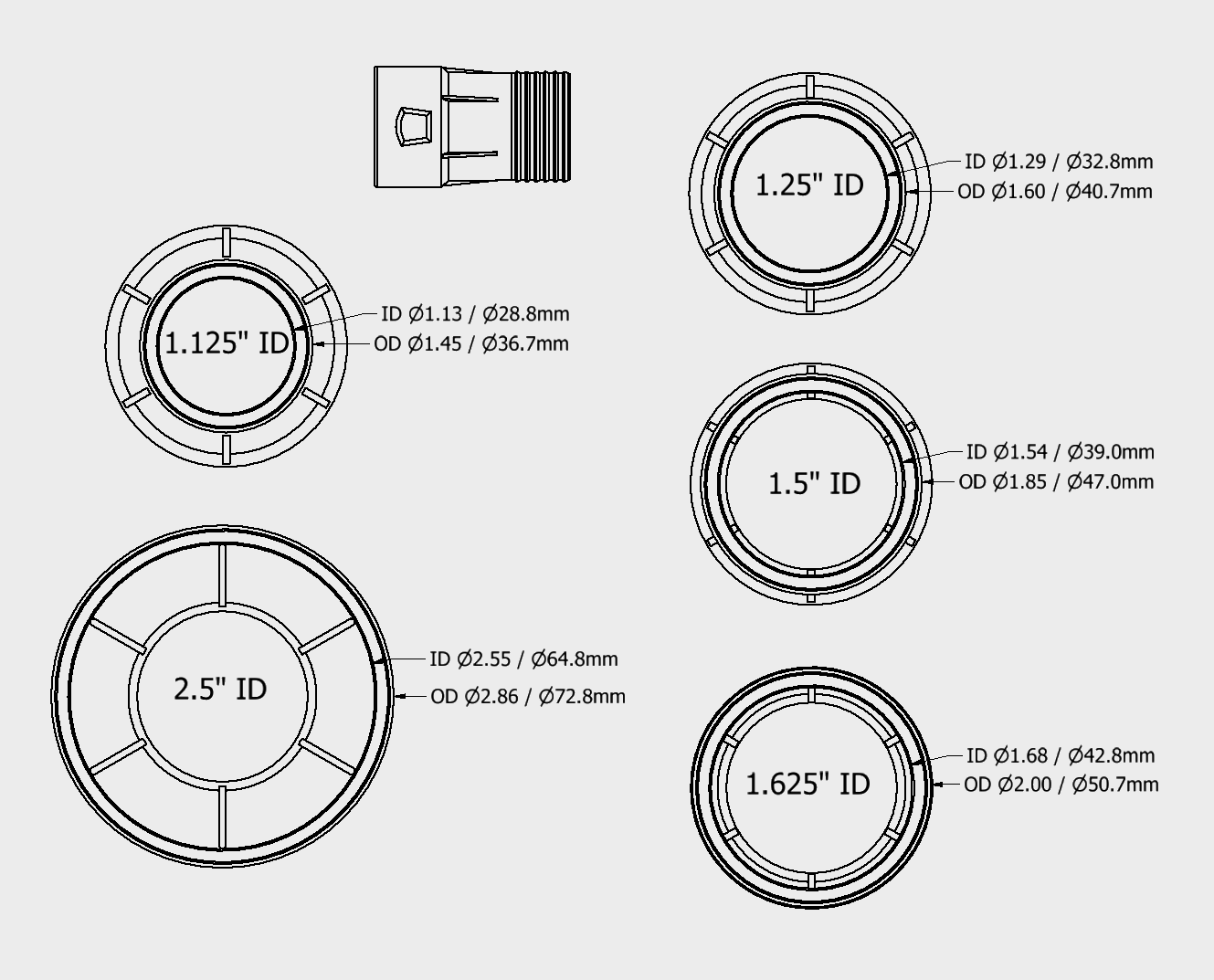

- Mình có kèm một sơ đồ với đường kính trong/ngoài (inside/outside diameters) chính xác của từng đầu nối.
- Mình cũng có kèm các mẫu test cao 6mm.
- Các mẫu thẳng/in một lần (straight/single-print) nên in với phía hose hướng lên và phía port hướng xuống. Không cần support.

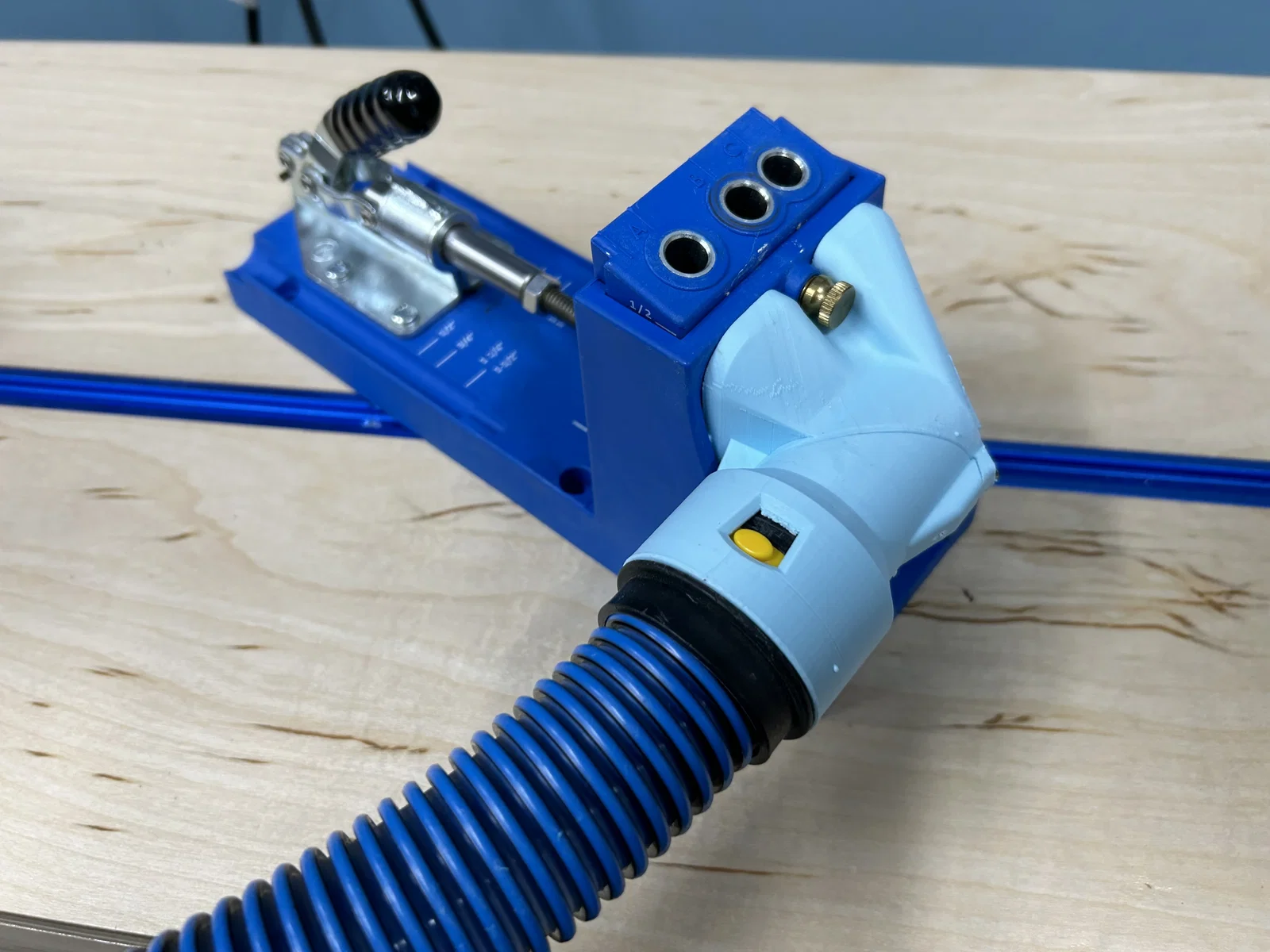

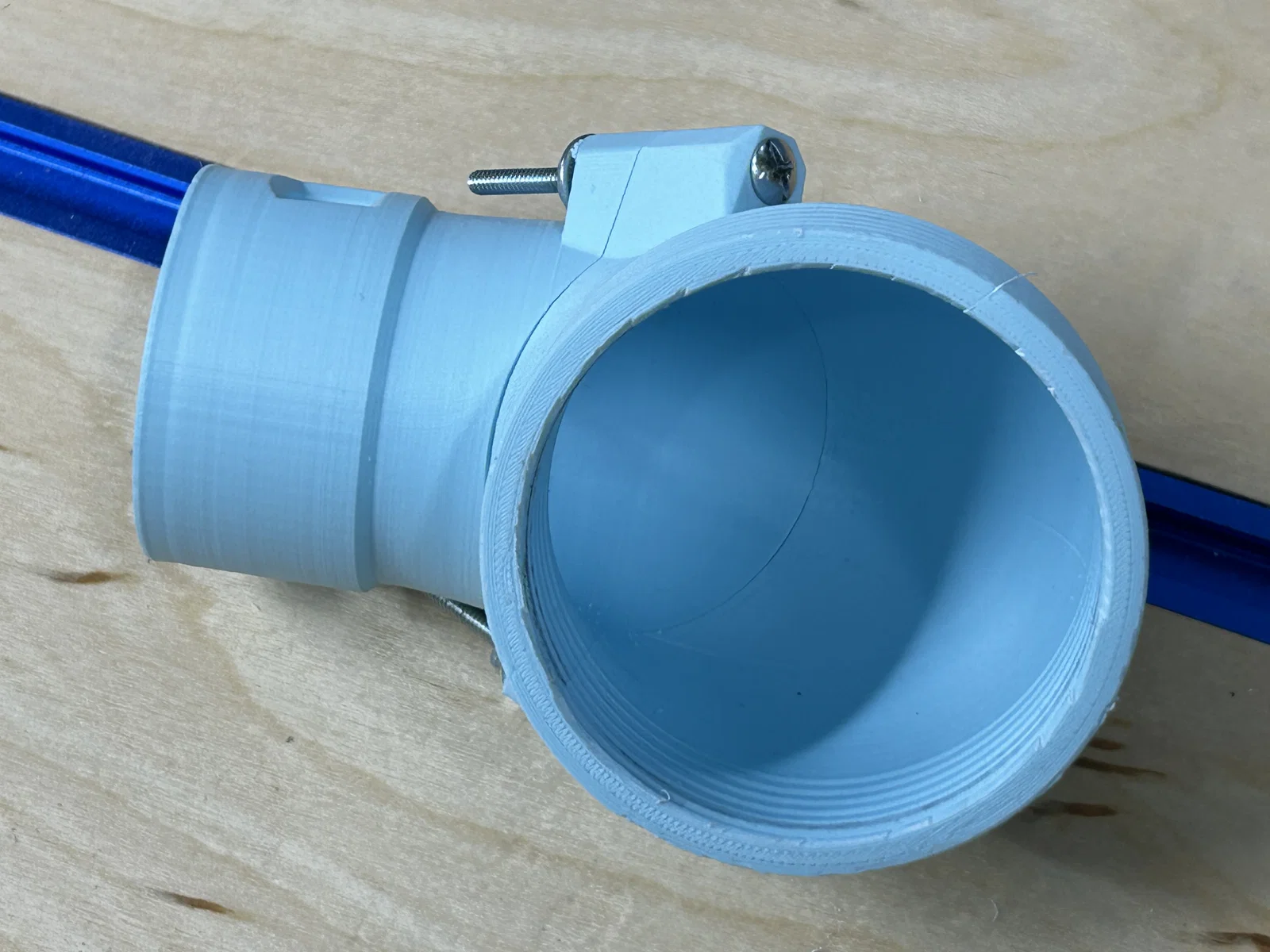

- Các mẫu góc/in nhiều phần (angled/multi-print) cần in sao cho phần mối ghép (joints) hướng lên. Support quanh mối ghép rất khó gỡ, và sẽ cần in có support cho một số chi tiết.

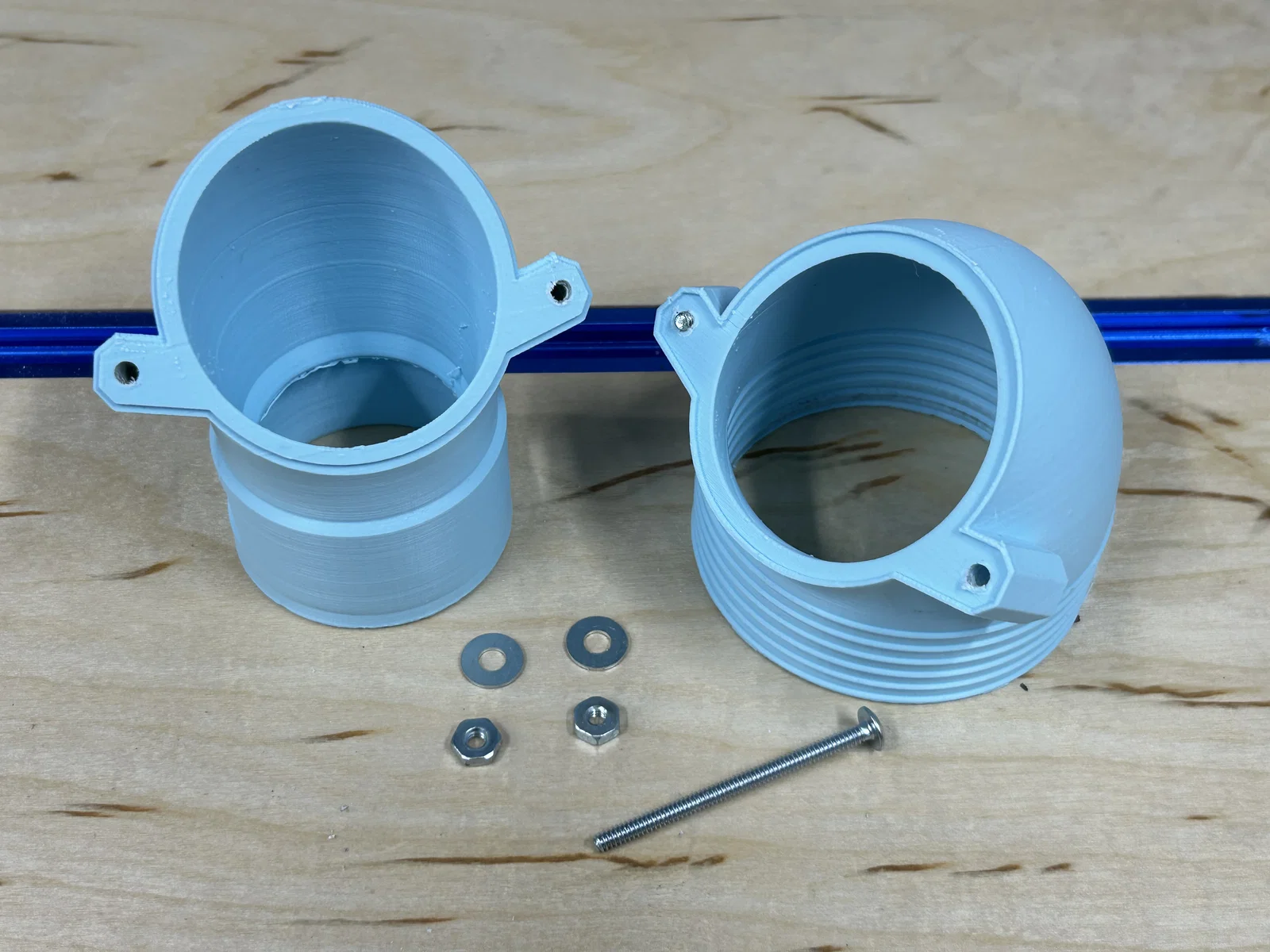

- Các mẫu multi-print có lỗ bắt vít và bề mặt có thể dán keo.
- Lỗ có đường kính 9/64", vừa với vít #6 SAE. Vít gỗ #8 cũng vừa nếu siết lực mạnh hơn chút. Vít máy #6-32 kèm long đền (washer) và đai ốc (nut) ở phía còn lại thì giữ rất chắc.
- Bôi thêm một ít keo CA dọc theo mối ghép cũng không thừa đâu!
- Mình in bằng PLA với infill 30% và thấy khá cứng cáp.

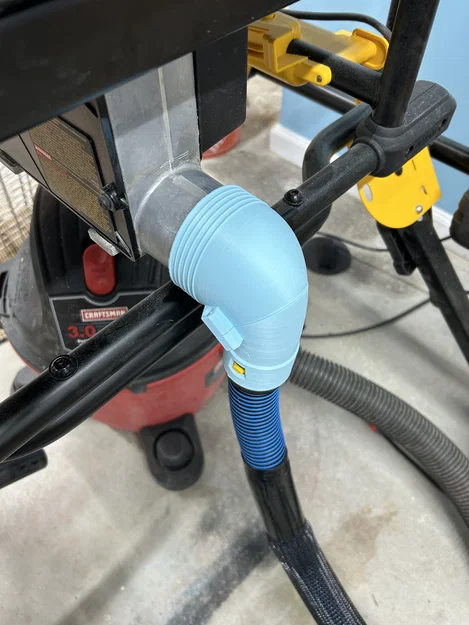

- Góc 90 độ thì không lý tưởng cho airflow, nhưng mình hay bị vướng cái ống gắn phía sau cái cưa, nên cách này giải quyết được vấn đề đó.
- Có sẵn file STEP của phần vỏ Quick Click để bạn tự làm bản của riêng mình.
