Mô hình 3D Raspberry Pi Pico - Hỗ trợ thiết kế case và dự án điện tử

Mô hình kỹ thuật Raspberry Pi Pico 3D

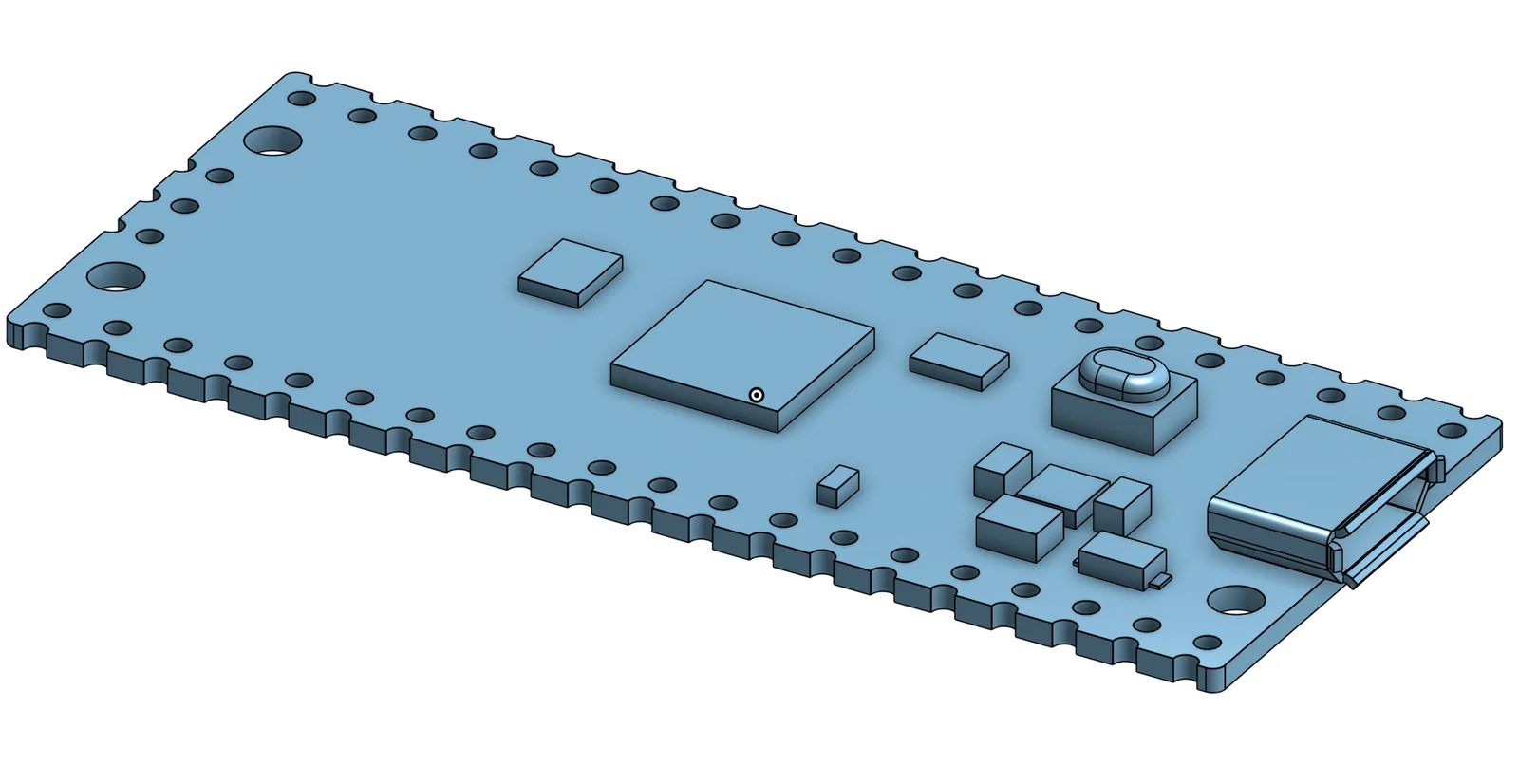

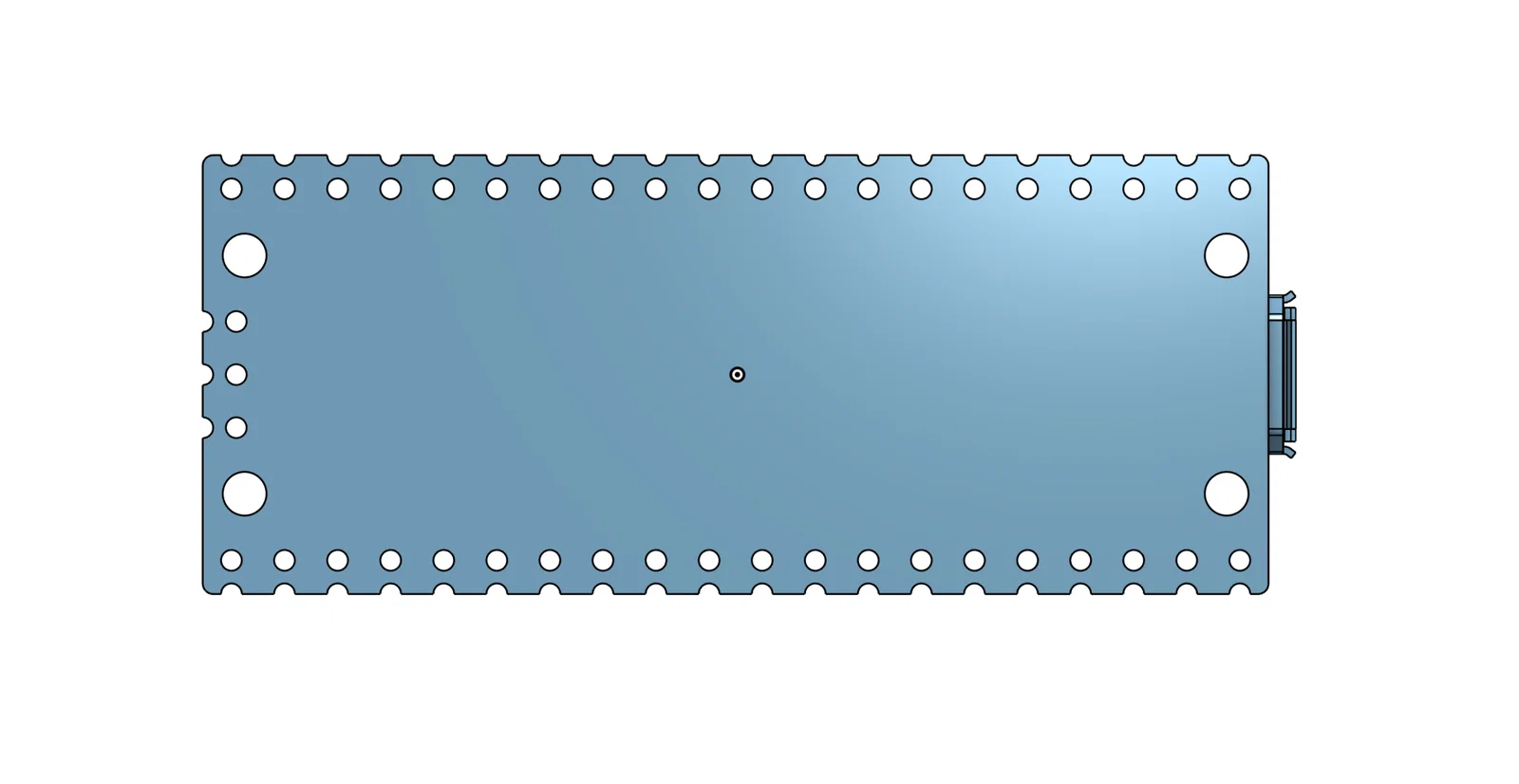

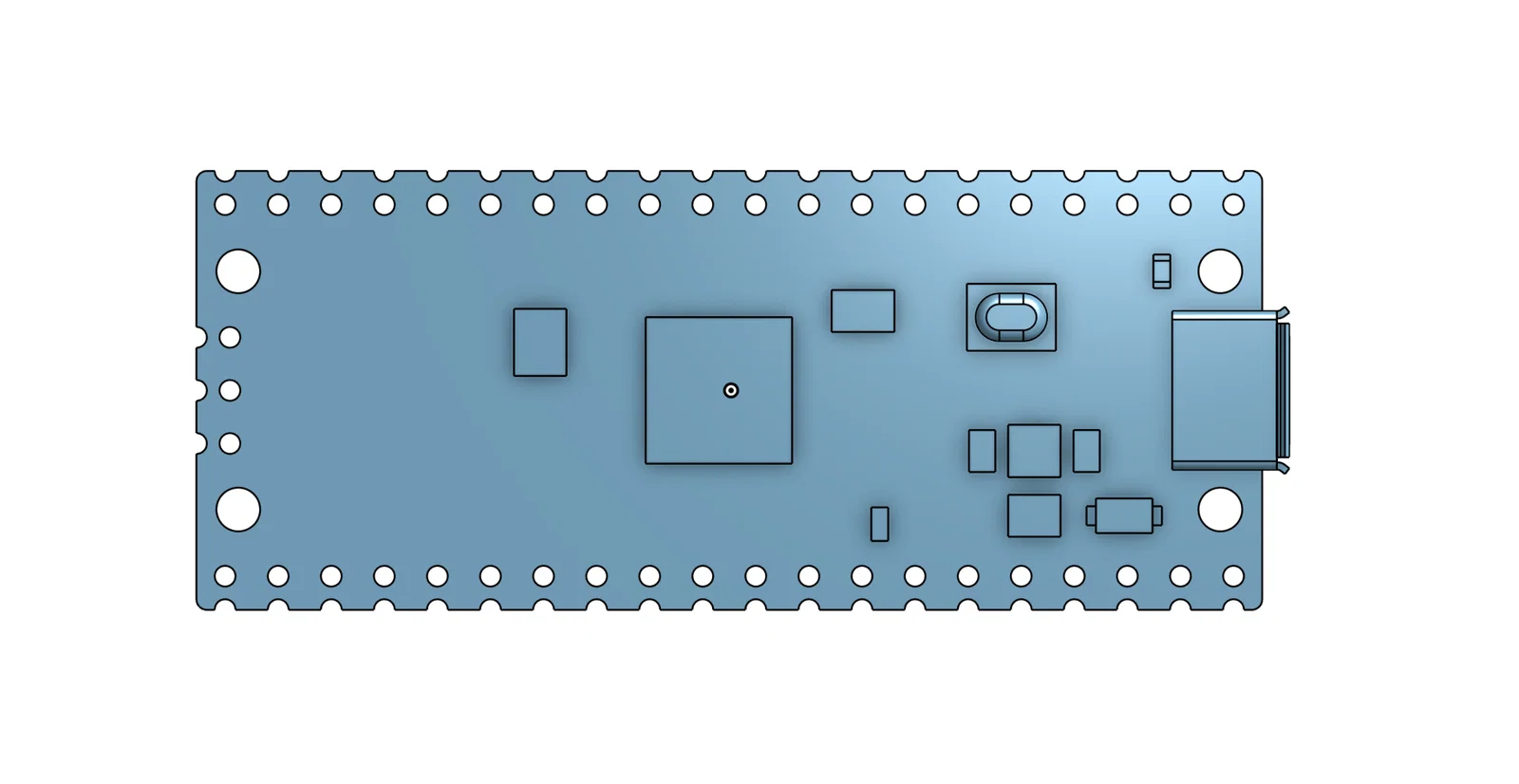

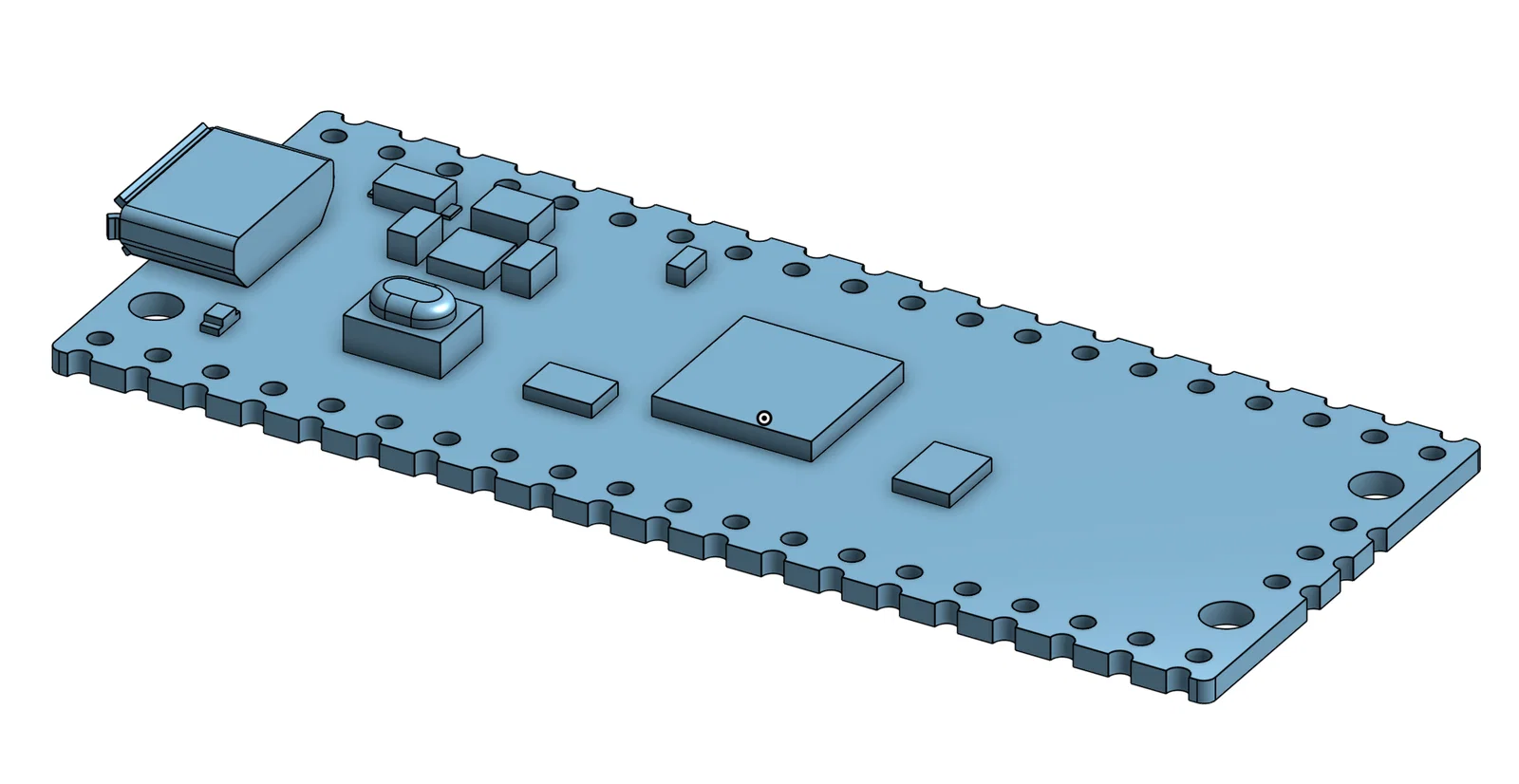

Mô hình 3D của Raspberry Pi Pico này được thiết kế với độ chính xác cao, mô phỏng lại bảng mạch vi điều khiển phổ biến một cách chi tiết từ các vị trí linh kiện, cổng kết nối cho đến các lỗ cắm chân (pin header). Đây là tài nguyên cực kỳ hữu ích cho những người làm kỹ thuật, các bạn sinh viên ngành điện tử hay những nhà phát triển đang tìm kiếm một phương án để thiết kế vỏ bảo vệ (case) hoặc khung gá lắp cho dự án của mình mà không muốn làm hỏng bo mạch thật trong quá trình đo đạc và thử nghiệm.

Việc sử dụng tệp STL này giúp bạn có thể in 3D mẫu bo mạch bằng nhựa để kiểm tra kích thước lắp ráp trước khi quyết định in sản phẩm cuối cùng. Nếu bạn đang thiết kế một dự án tích hợp Raspberry Pi Pico như hệ thống tưới cây tự động, bảng điều khiển LED, hay robot thông minh, việc có một bản mẫu in 3D sẽ giúp bạn căn chỉnh các vị trí ốc vít, khoảng cách giữa các thành phần và cổng cắm USB một cách chính xác nhất mà không cần lo lắng về việc va chạm hay hỏng hóc linh kiện điện tử đắt tiền.

Khi in 3D mô hình này, chúng ta cần lưu ý đến một số kỹ thuật để đảm bảo các chi tiết nhỏ của bo mạch được tái tạo sắc nét nhất có thể:

• Tối ưu hóa độ phân giải: Nên sử dụng độ cao lớp in (layer height) từ 0.12mm đến 0.16mm để các lỗ cắm chân và bề mặt linh kiện trên bo mạch được mịn và đúng kích thước nhất.
• Lựa chọn vật liệu: Bạn có thể in bằng PLA thông thường cho các bản thử nghiệm lắp ráp. Nếu muốn mô hình có màu sắc chuyên nghiệp hơn, hãy chọn PLA màu xanh lá hoặc đen để giống với bo mạch thật.
• Tốc độ in: Đừng in quá nhanh ở những lớp đầu tiên hoặc những phần có chi tiết nhỏ như cổng USB để tránh hiện tượng mất chi tiết hoặc lem nhựa.
• Độ chính xác: Hãy kiểm tra kỹ kích thước trên phần mềm slicer trước khi in để đảm bảo tỉ lệ là 1:1, giúp việc đo đạc lỗ bắt ốc được chuẩn xác nhất.
• Hậu kỳ: Mô hình này không cần quá nhiều hỗ trợ (support), nhưng nếu cần, hãy thiết lập support dạng tree để dễ dàng tháo gỡ mà không để lại vết sần sùi trên bề mặt mạch.

Đây thực sự là một công cụ hỗ trợ tuyệt vời trong kho thiết kế của bất kỳ người đam mê công nghệ nào. Việc in sẵn một vài mẫu "bo mạch giả" này sẽ giúp quy trình phát triển sản phẩm của bạn trở nên chuyên nghiệp và nhanh chóng hơn bao giờ hết.
