Vách ngăn, khay, nhãn & spool holder cho hệ Ridgid Pro Gear 2.0 Drawer
Bộ khay, vách ngăn và nhãn cho hộp Ridgid Pro Gear 2.0 Drawer (có thể hợp với Keter, Magnusson và bản rebrand). Kèm spool holder cho parts organizer, hướng dẫn in 45°/in chéo và mẹo thêm chữ bằng slicer.
Mô tả

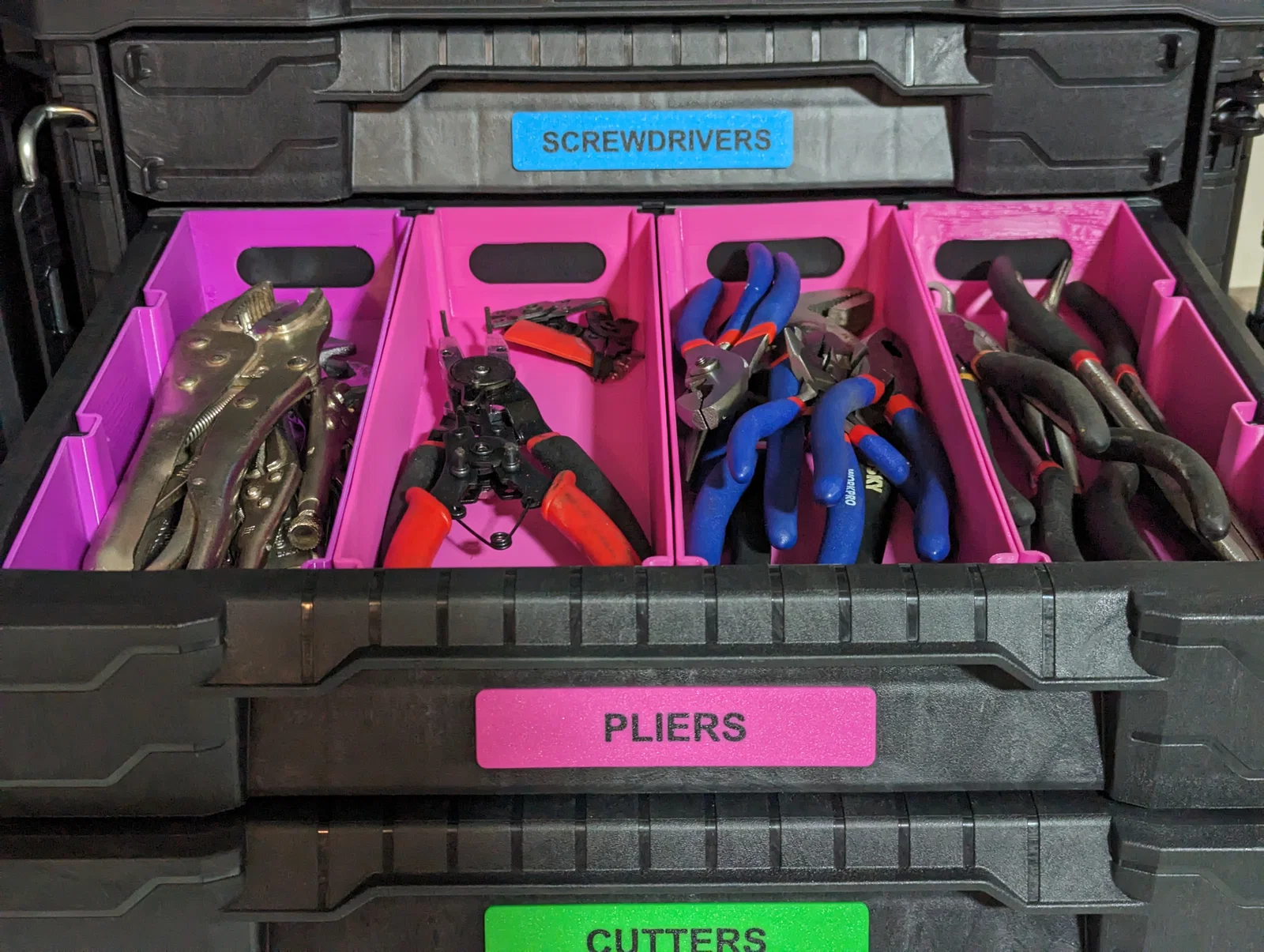

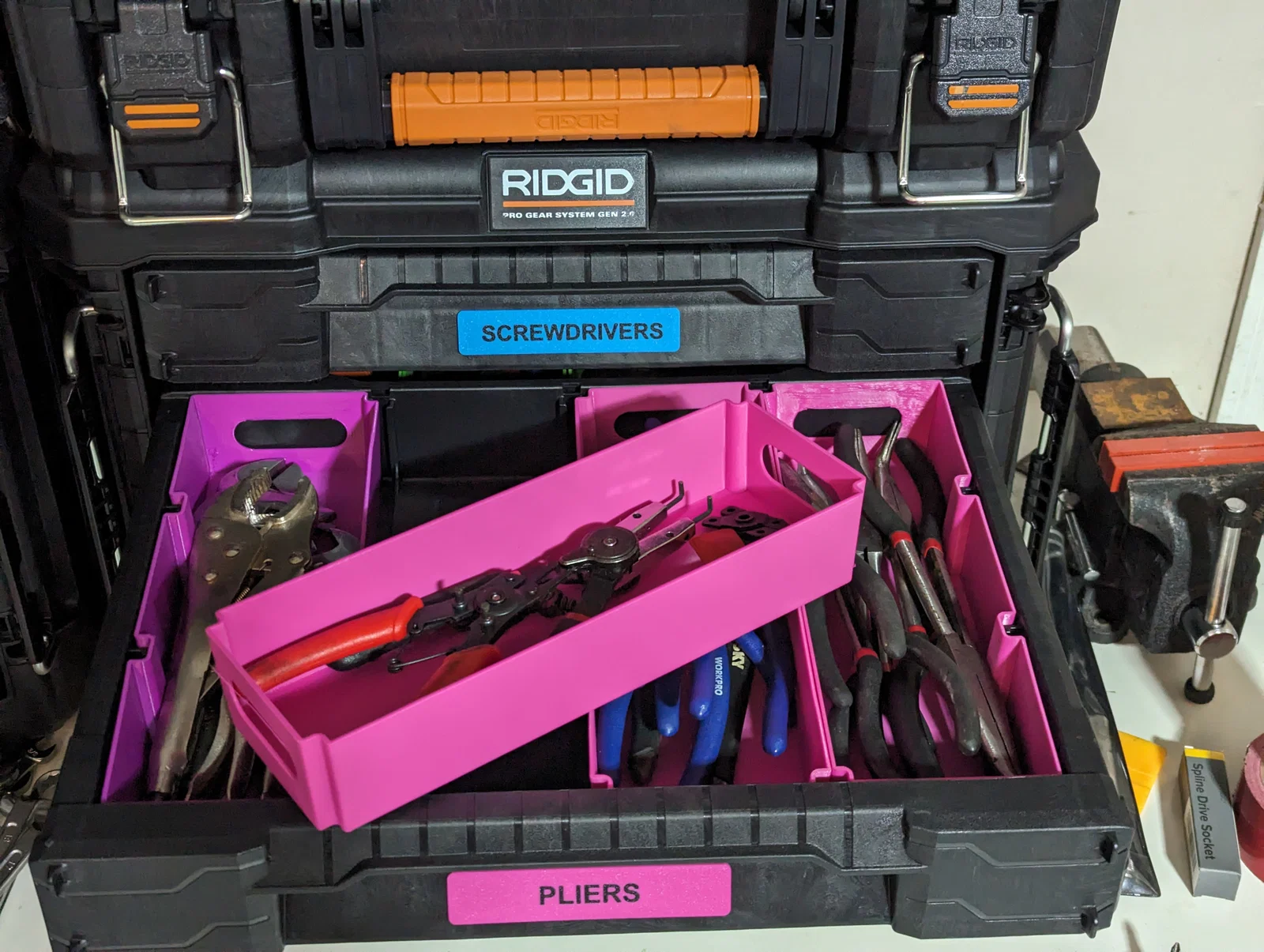

Các khay, vách ngăn và nhãn vừa với hộp đồ nghề Ridgid Pro Gear 2.0 Drawer. Cũng có thể vừa với Keter, Magnusson và các bản rebrand khác.
Bạn có thể sẽ cần in vách ngăn theo đường chéo, và in các khay dựng đứng khoảng 45 độ kèm chút support để khỏi bị ngã. Mẫu khay bên trái có thể mirror để dùng cho bên phải.

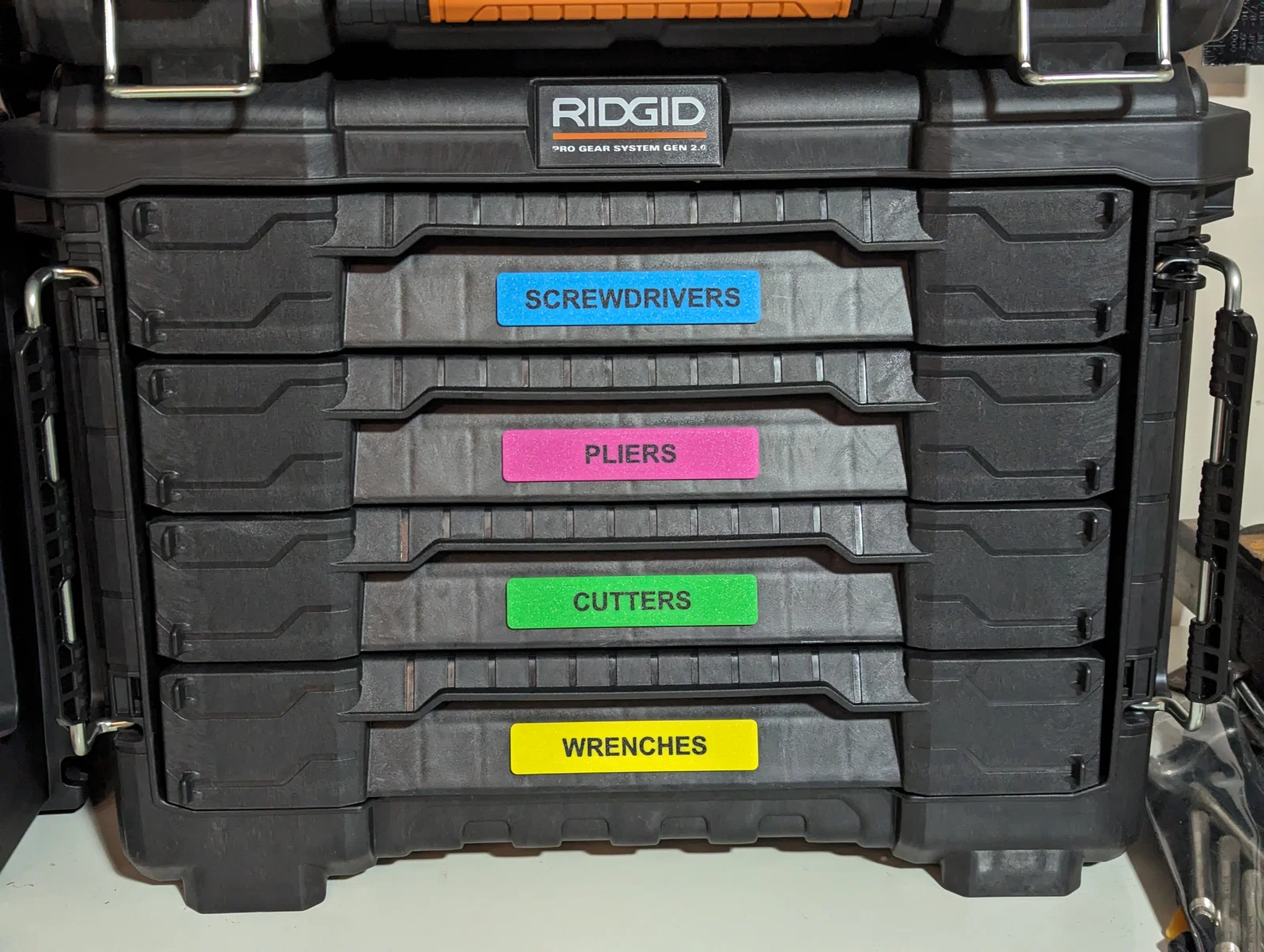

Dùng slicer của bạn để thêm chữ lên nhãn ngăn kéo – dùng negative part để làm chữ chìm xuống, hoặc để phần chữ làm modifier để in nhiều màu. Nên thử mẫu “face-down” trước, nhưng nếu bạn gặp tình trạng mấy cái ngàm (tabs) hay bị gãy, hãy dùng mẫu “standing model”.

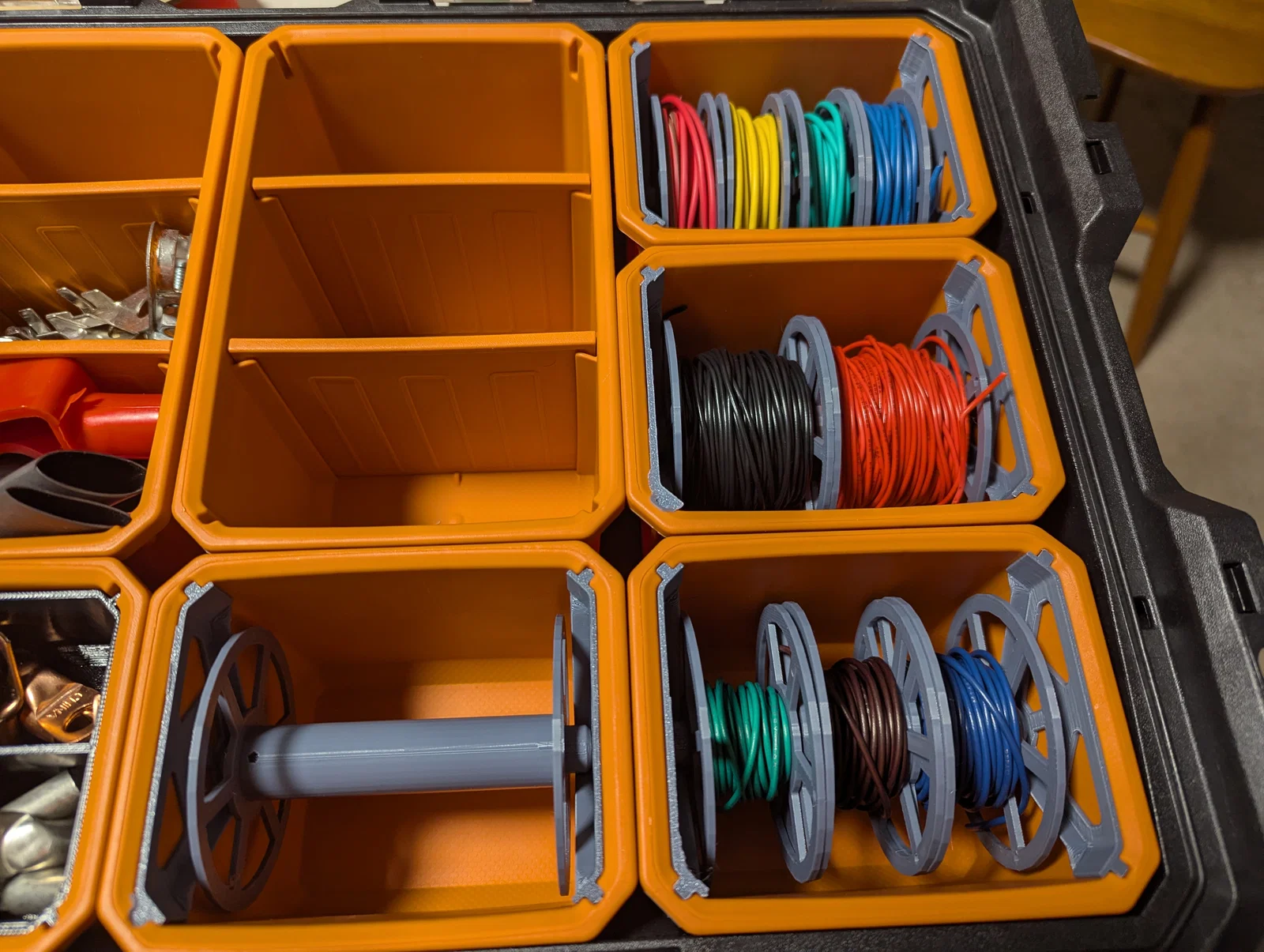

Spool holder dùng cho parts organizer cỡ đầy đủ. Chứa được cuộn (spool) đường kính tối đa khoảng 75mm và bề rộng tối đa khoảng 90mm. Đường kính thanh rod là 13mm. Trong slicer, hạ z-position của rod xuống hơi chạm vào plate để đáy phẳng hơn và in dễ hơn. Mình dùng mẫu OpenSCAD này để tạo spool: https://www.thingiverse.com/thing:1782398
File gốc có thể tìm trên OnShape
https://cad.onshape.com/documents?nodeId=a14d680dd4d930050a4e242e&resourceType=folder
