Garmin Varia Rack Mount (Ngàm gắn baga sau)

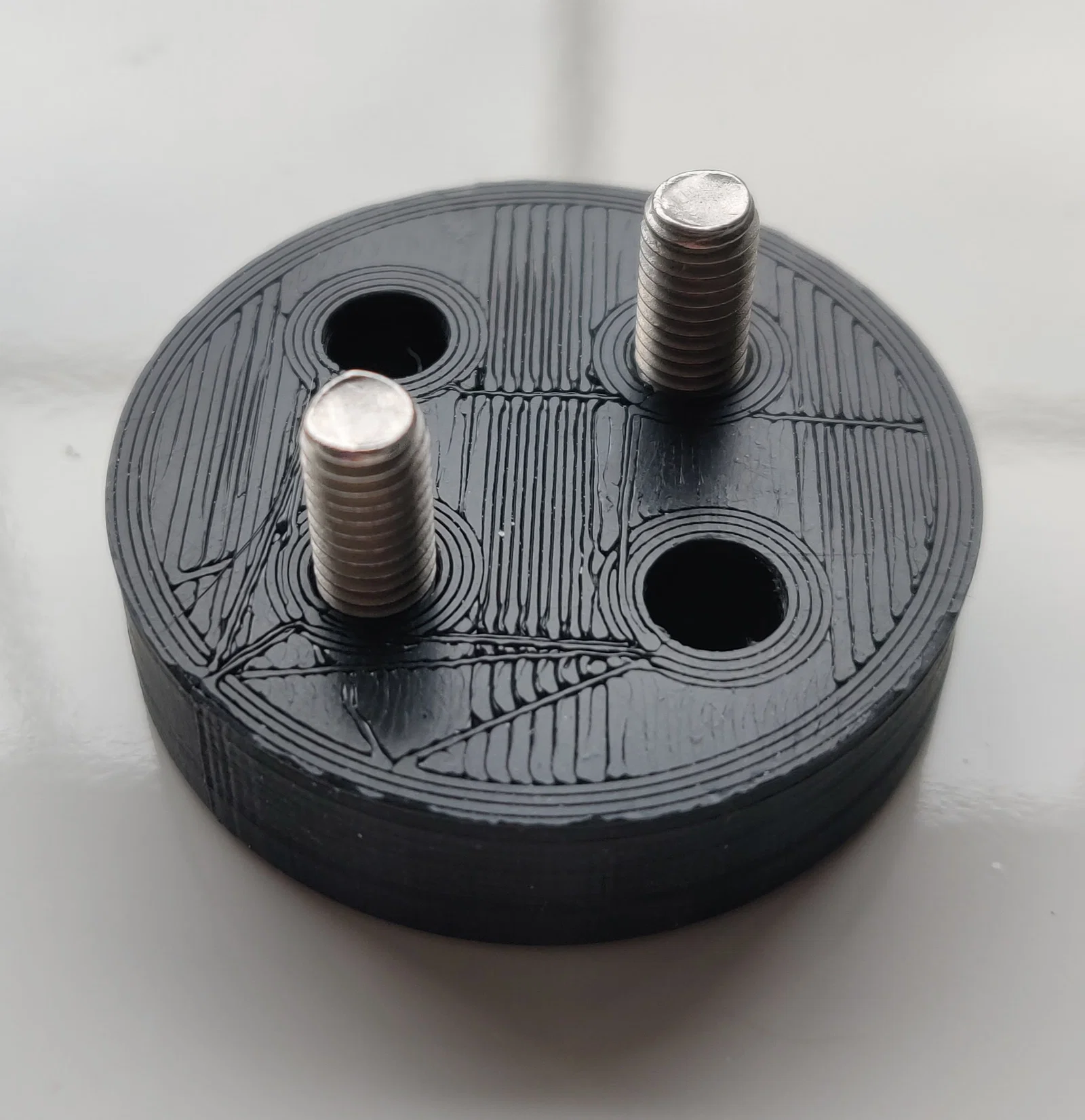

Đây là một cái mount gắn lên baga sau xe đạp, dùng Garmin quarter turn insert. Mount đèn trên baga của mình có 2 lỗ cách nhau 19mm và dùng ốc M5. Mấy con ốc M5 đầu lục giác mình dùng là lấy từ bộ mount của đèn sau trước đó.

Cần chuẩn bị:

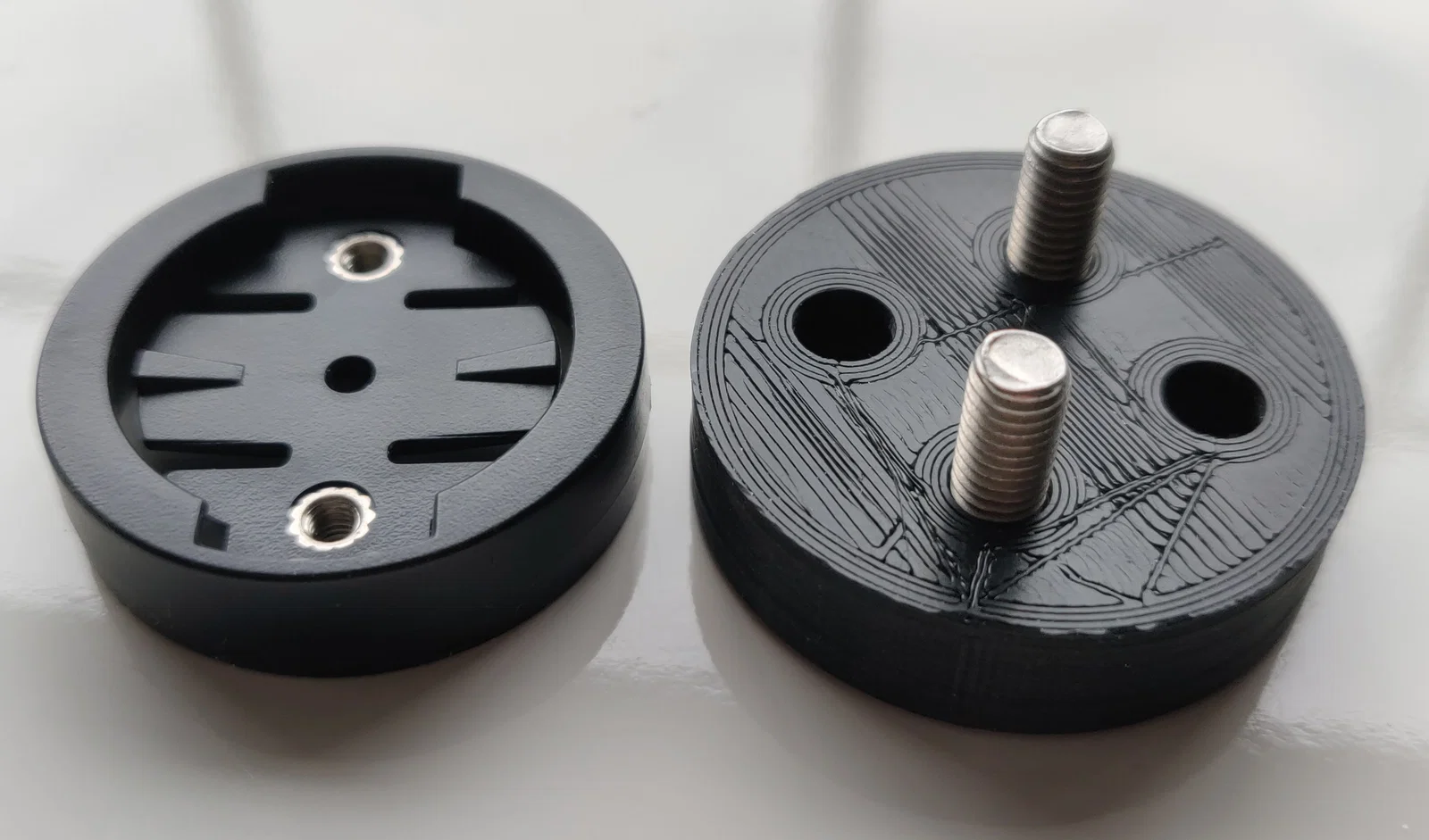

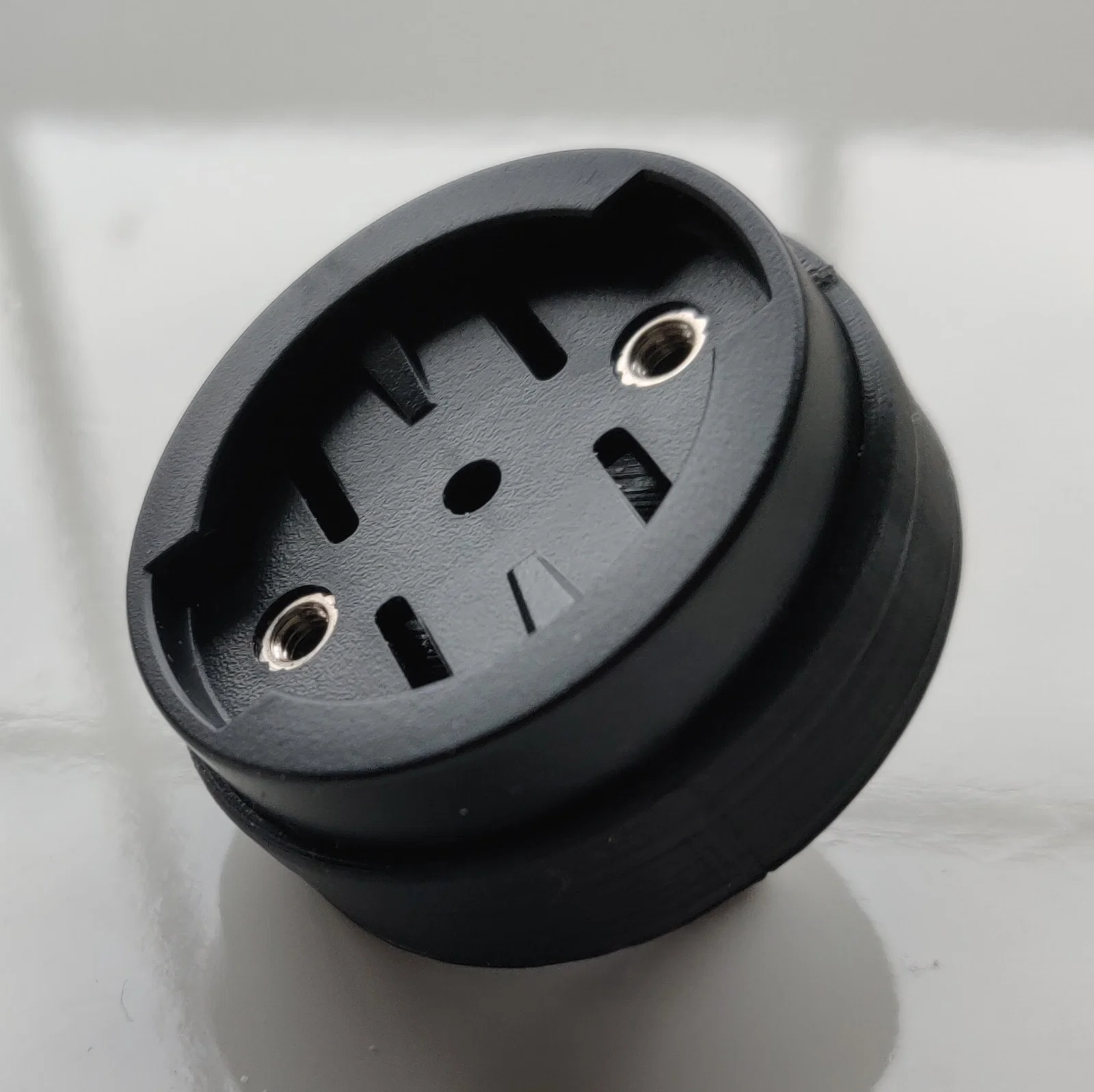

1. Garmin quarter turn insert. Đường kính 33.3mm, lỗ bắt vít 3mm và cách nhau 20mm, mỗi lỗ cách tâm 10mm.
2. 2x ốc M3 hex cap head, phần ren dài 6mm. Đầu ốc rộng khoảng 5.5mm.

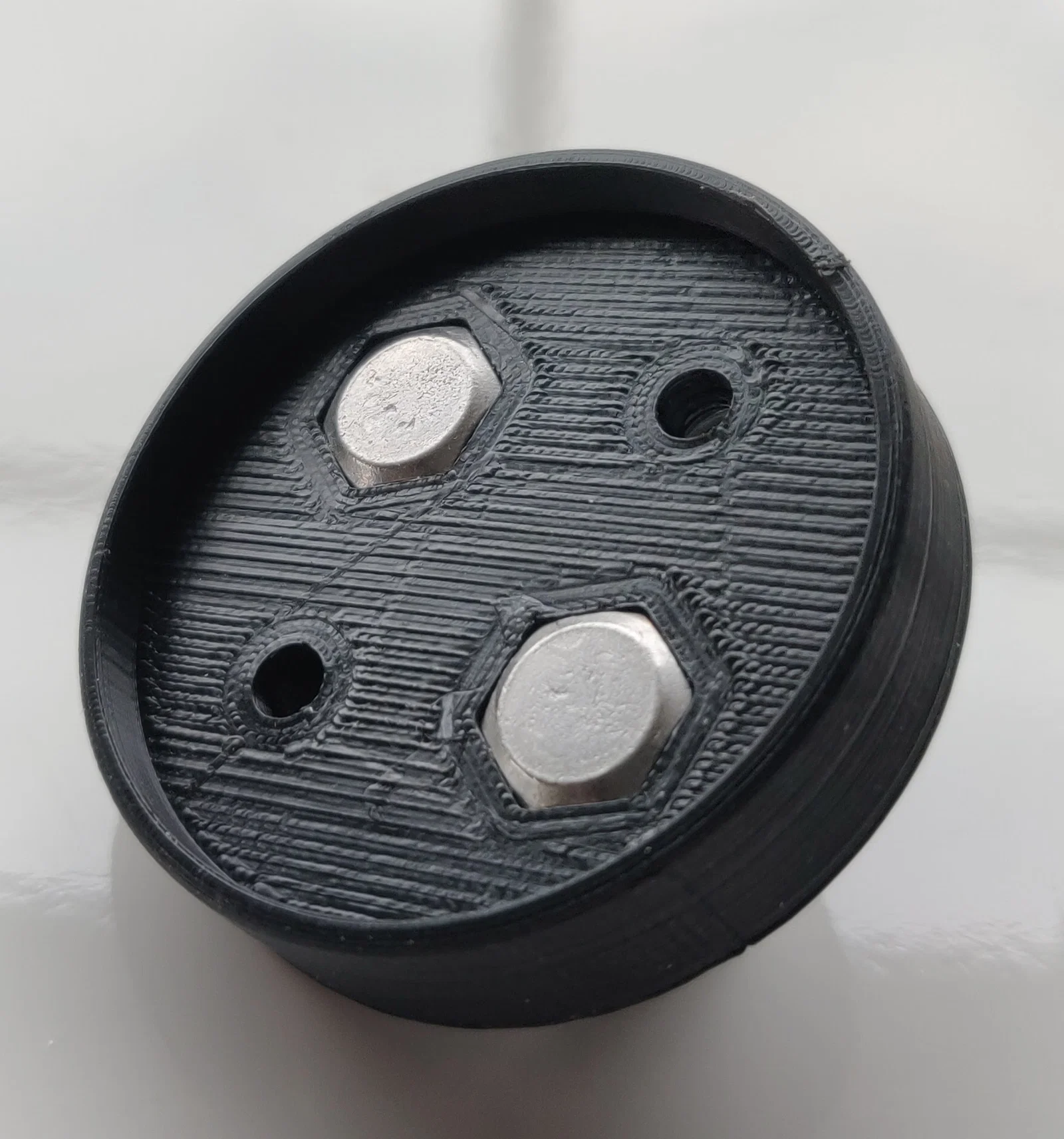

3. 2x ốc M5 hex head. Đầu lục giác 8mm và phần ren dài 12mm.

Mình in bằng PLA với layer height 0.1mm và nozzle 0.4mm. Mình chỉ dùng supports cho phần lỗ bắt vít nhỏ. Nếu làm lại thì mình sẽ thêm một lớp sacrificial layer bắc ngang qua lỗ vít.

Cập nhật:

Mình đã thêm một phiên bản mới của model. Bản gốc không chừa đủ khoảng hở cho chắn bùn (fenders) của mình. Bản mới dời radar lên thêm 32.5mm. Mình dùng bản này được vài tháng rồi và chạy rất ổn. Phần yêu cầu linh kiện vẫn y như bản gốc.
