Adapter nối quạt 120mm sang ống gió 4 inch

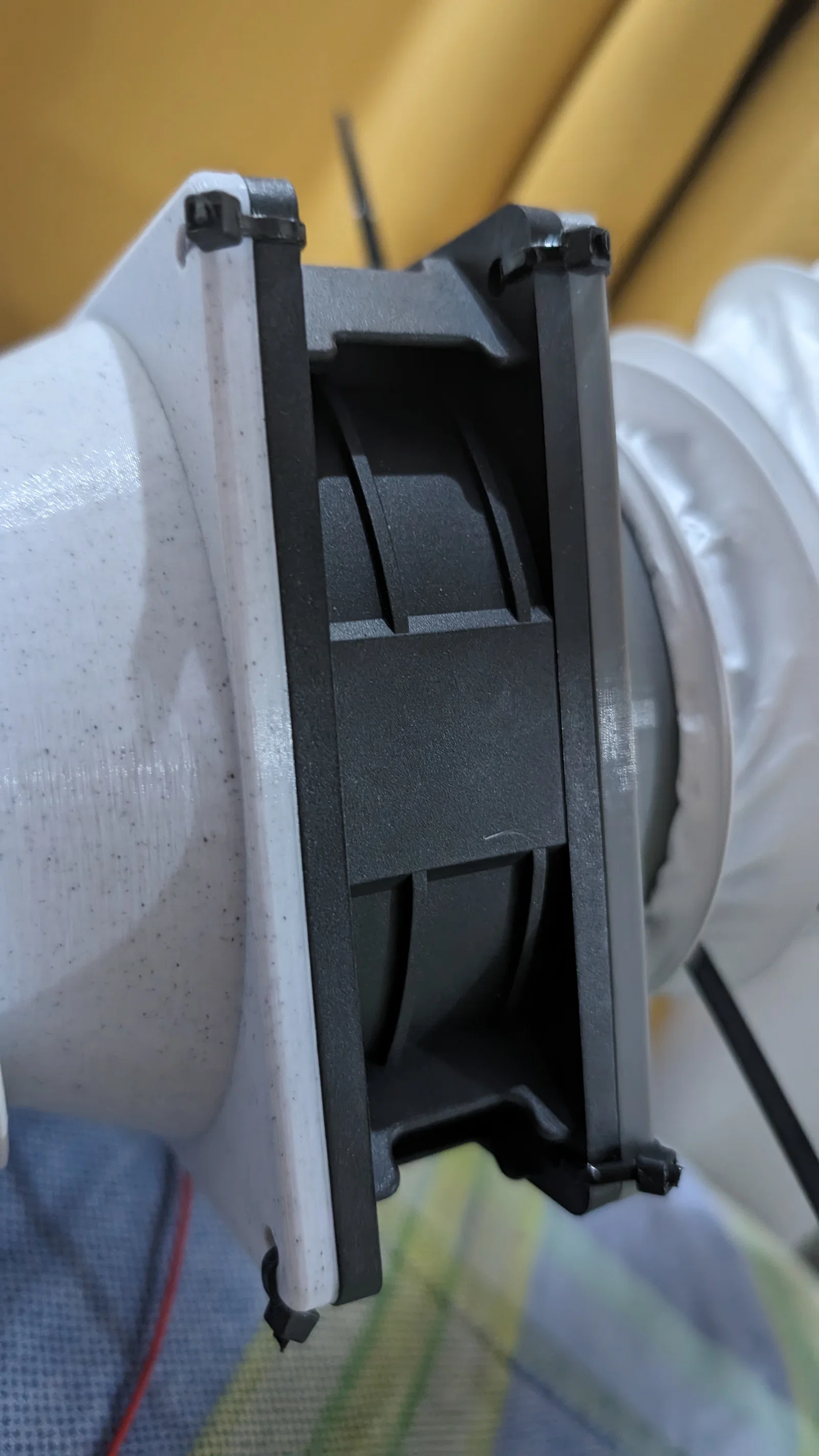

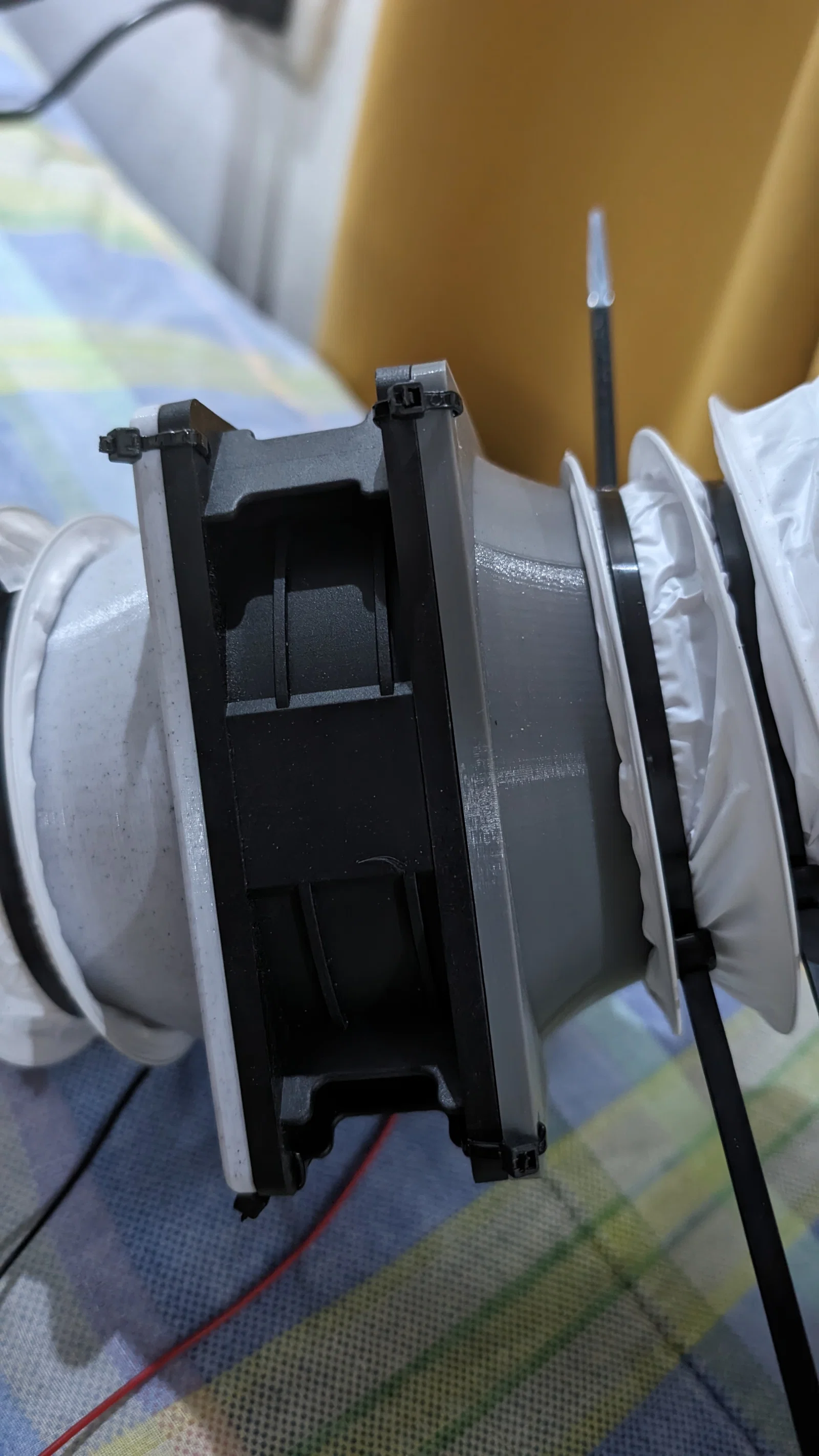

Thiết kế 3D này đưa ra một giải pháp để nối quạt 120mm vào enclosure cho máy in 3D resin, giúp hút và đưa các khí thải (off-gasses) phát sinh khi in UV resin ra ngoài. Model được thiết kế để quạt 120mm gắn vừa với ống gió chuẩn 4 inch (Dryer Duct), đảm bảo luồng khí. Kết cấu tối ưu để in dễ, không cần support. Bạn có thể đặt nó ở đoạn giữa của ống hoặc lắp bên trong enclosure. Mình có thêm 4 lỗ để luồn dây rút (zip ties) hoặc bắt bu-lông nhằm cố định cụm lắp.

Bằng cách dẫn các khí thải có hại ra lỗ thông gió trên tường, adapter này giúp không gian làm việc an toàn và “dễ thở” hơn, giảm rủi ro phơi nhiễm với hơi độc.

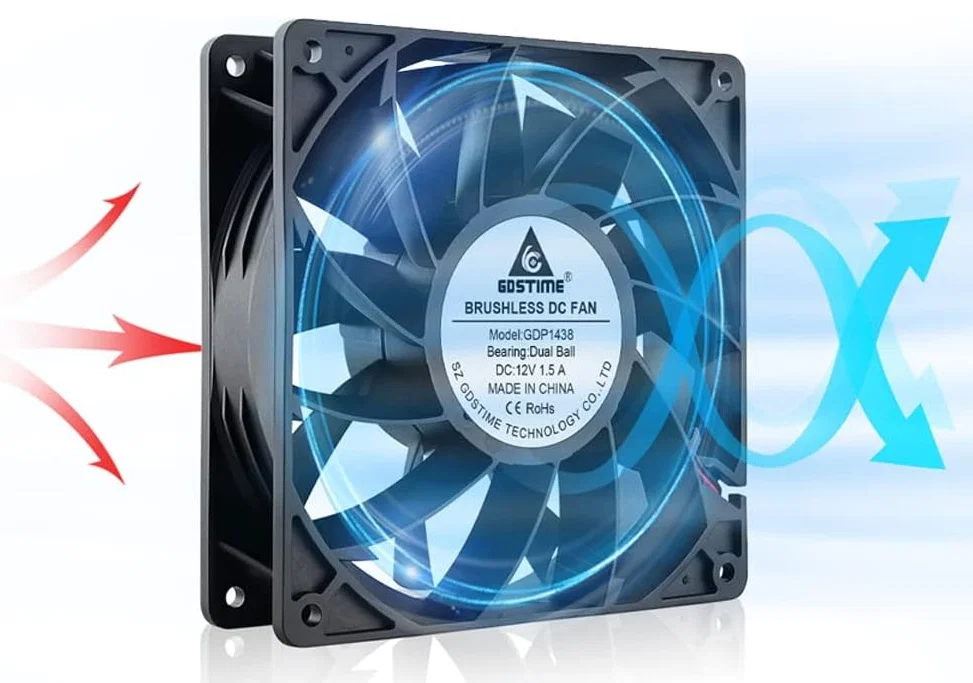

Mình dùng quạt loại High static pressure giống như cái trong hình.

Mình in bằng PLA+ và không dùng supports với layer height 0.2mm.

UPDATE: Ban đầu mình mô tả nhầm model này là dành cho quạt 140mm, nhưng thật ra là cho quạt 120mm. Cảm ơn @AustinBland_2036568 đã góp ý và nhắc giúp :)

UPDATE 2: Nếu bạn scale model lên 116.67% thì có thể lắp vừa quạt 140mm.
