Đầu chuyển ống hút bụi dạng tham số (Parametric) [FreeCAD]

Chào bạn,

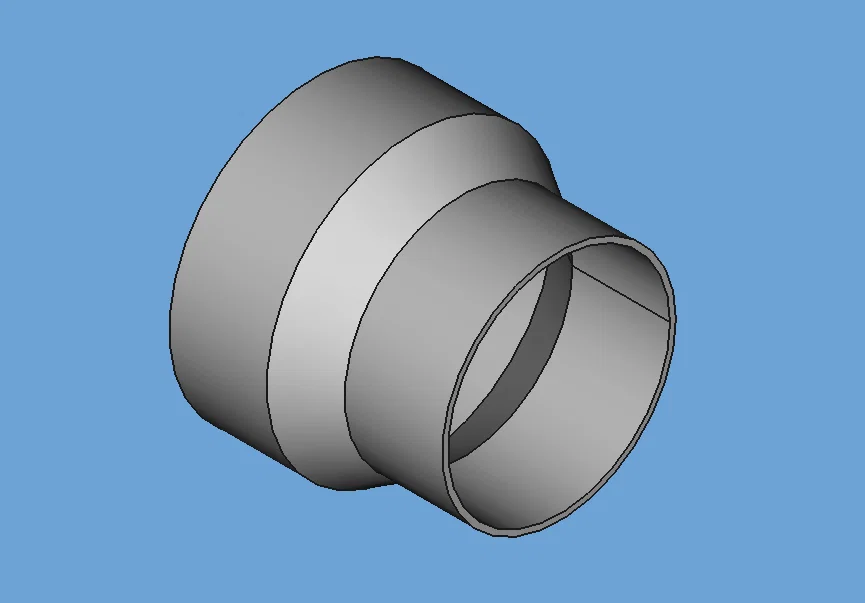

đây là một mẫu parametric đơn giản để tạo ra các đầu chuyển ống (hose adapter) với nhiều kích thước khác nhau cho hệ thống hút bụi (dust collection).

Yêu cầu trước khi dùng:

• FreeCAD phiên bản 0.21.2 trở lên

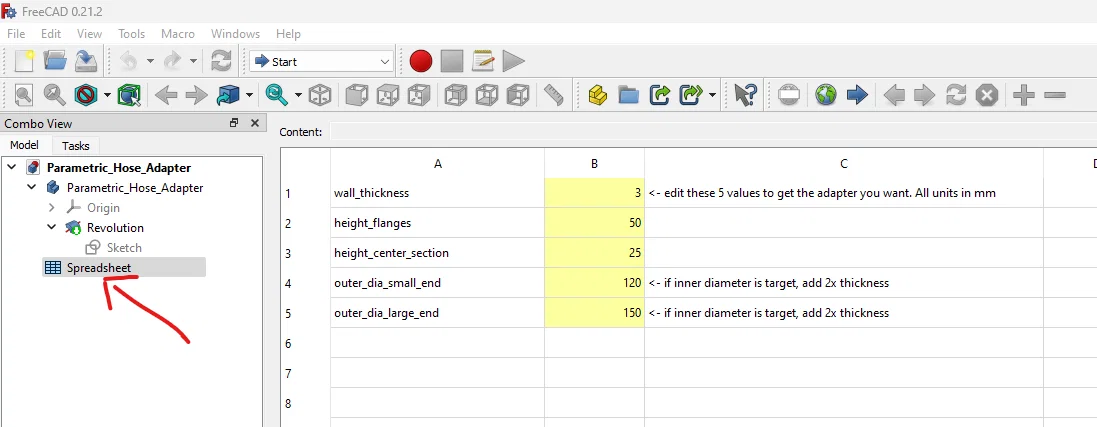

Để tạo một hose adapter, bạn chỉ cần mở file FreeCAD được cung cấp và chỉnh các giá trị trong spreadsheet (xem hình chụp màn hình 4). Hình học của hose adapter sẽ tự động cập nhật mỗi khi bạn thay đổi một giá trị.

Sau khi bạn chỉnh các giá trị theo ý muốn:

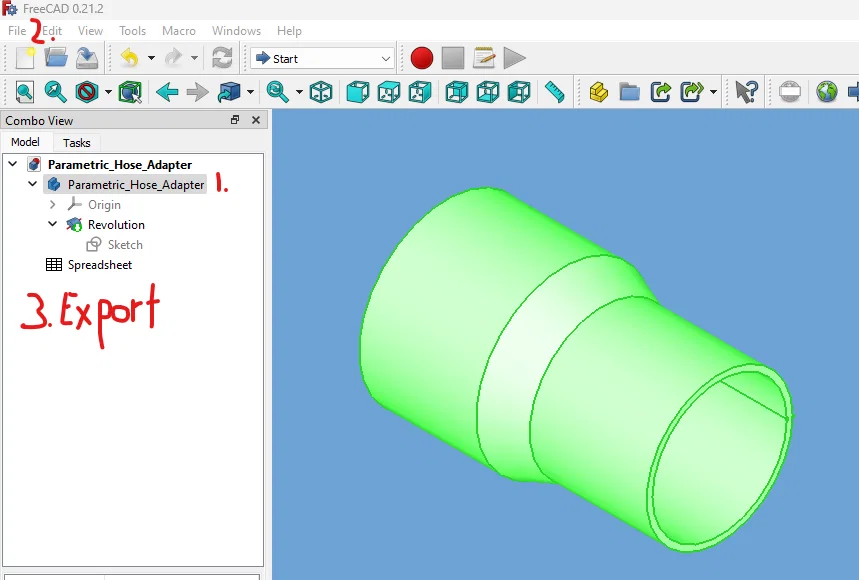

1. Bấm chọn hose adapter trong model tree (xem hình chụp màn hình 5)
2. Bấm “File” ở góc trên bên trái
3. Chọn “Export” và xuất model ra file .3mf

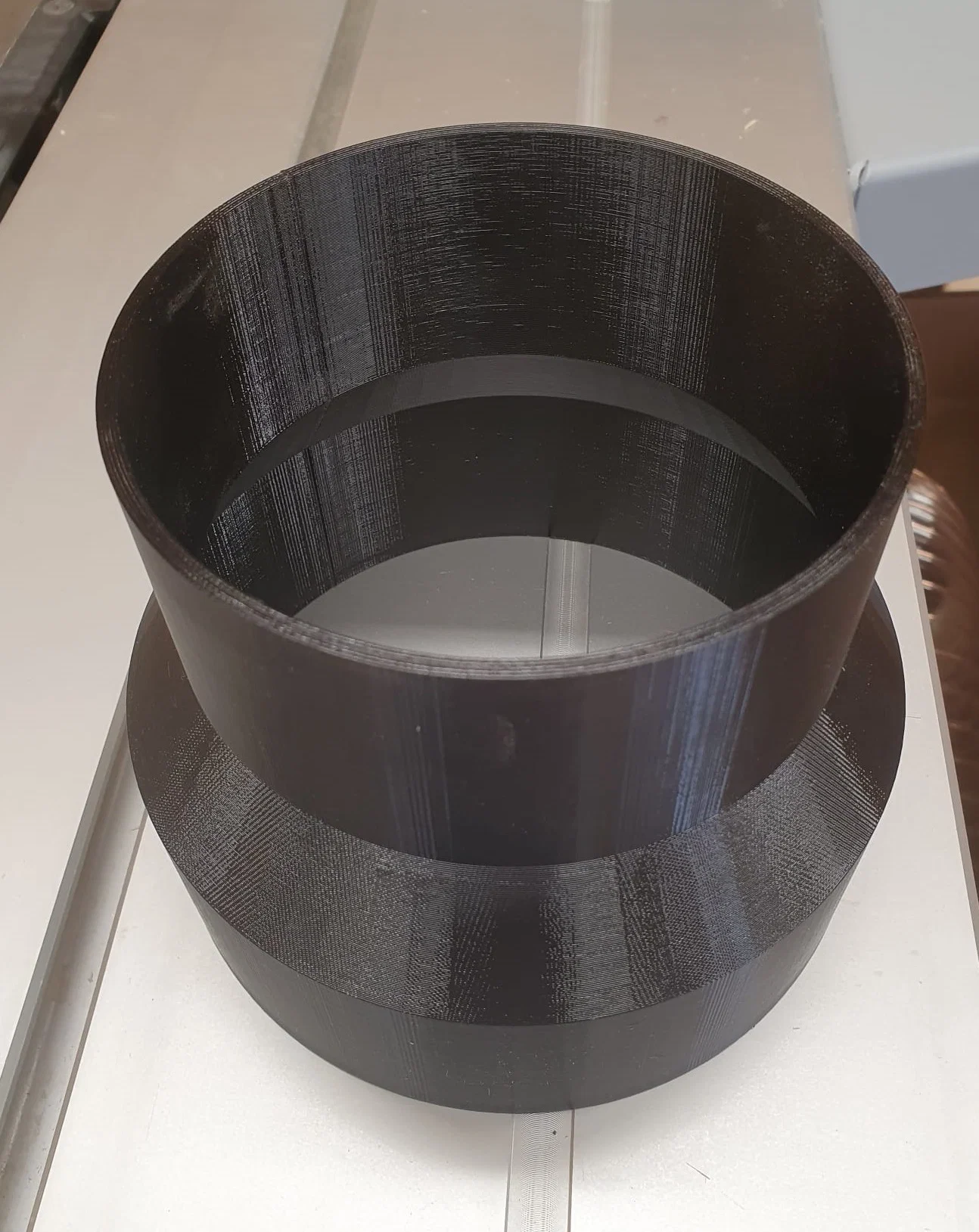

4. In file .3mf.
