Móc leo FTC CenterStage Viper Slide Climber cho GoBilda Viper Slides

Tác giả Fabzap

Lượt tải
171
Lượt thích
7
Lượt coi
772

File 1 236,8 KB

  • Climbing_Hook_1777127960.stlSTL · 236,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

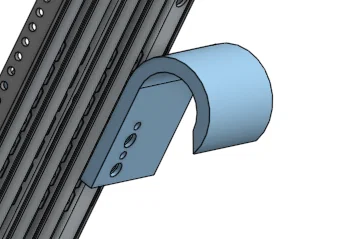

Đây là một móc leo (climbing hook) cho FTC Robotics mùa giải 2023–2024. Mẫu này được thiết kế để các đội lớp 7 của tụi mình tự lắp ráp, qua đó học và thấy rõ lợi ích của 3D printing. Móc leo được làm để gắn lên hệ nâng GoBilda Viper Slides dùng cáp (cable driven lifts). Nếu bạn dùng móc này để leo cùng Viper Slides, nhớ chọn motor đủ torque để nâng và giữ robot của bạn.

Với các robot dạy học (teaching robots) trong CAD có đầy đủ electronics để vận hành, tụi mình dùng GoBilda 5203 với motor 84rpm (5203-2402-0071). Bạn có thể vào profile của mình để xem các bộ phận khác cho robot dạy học lớp 7, và xem link Onshape để coi CAD của robot hoàn chỉnh.

https://cad.onshape.com/documents/3c821d148841afa3a691b00f/w/fc57ce4c3f4699cada23737c/e/4a86984feb8ee95917af6bc3?renderMode=0&uiState=660494f457042e6d2b037553

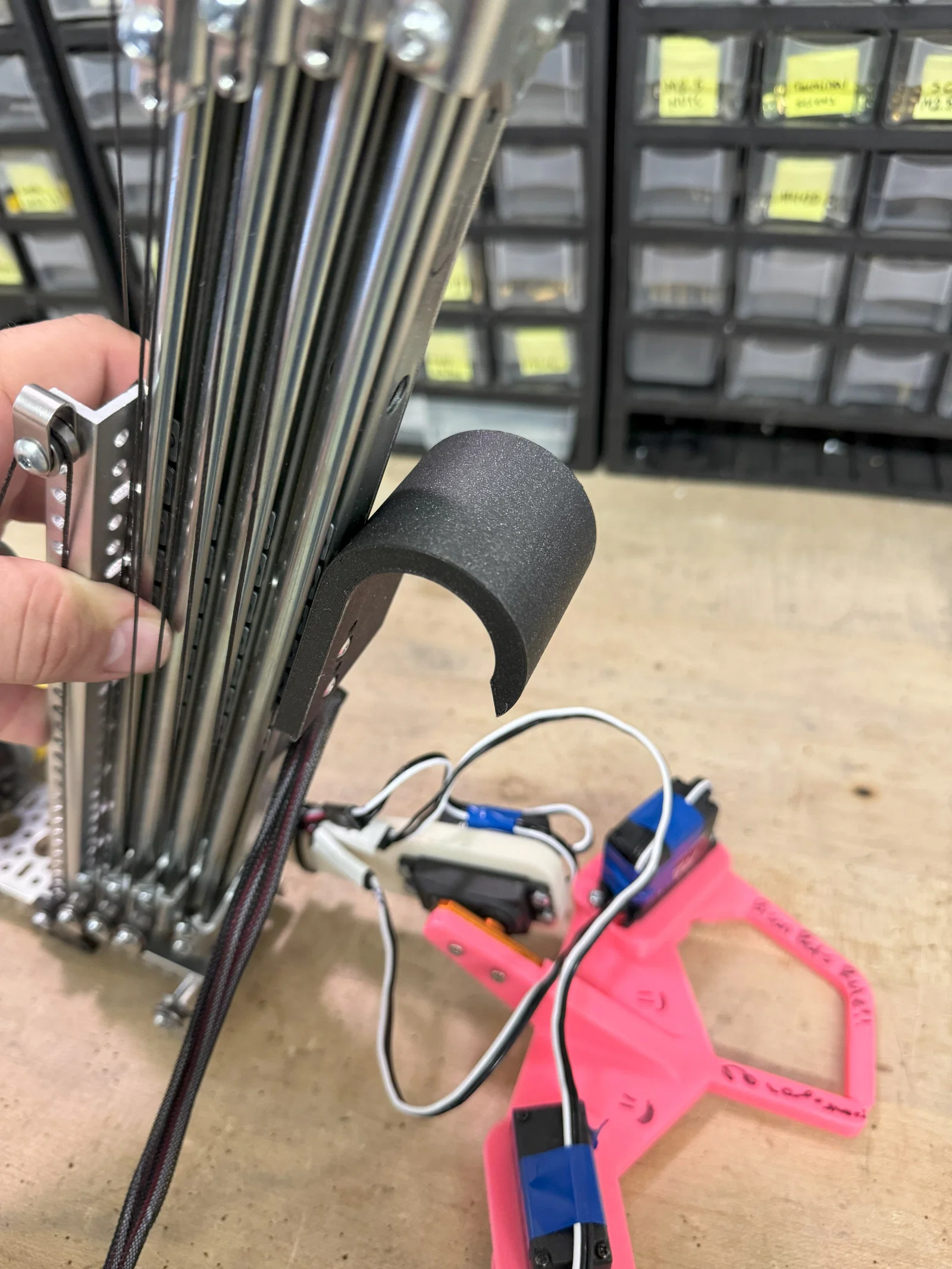

P.S. Mình in cái này với supports đặt sát (close supports) vì phần khoét phía sau có hình dạng hơi lạ để gắn lên GoBilda Viper Slides. Mình bắt bằng button head screws ở các lỗ counterbored để không bị cấn, không ảnh hưởng lúc leo.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
236,8 KB
File lớn nhất
236,8 KB
