Dice Tower “Press to roll” – 3 kích cỡ

Ok, trước hết cảm ơn bạn đã bấm vào.

Lúc đầu khi mình biết có một cuộc thi về dice tower, mình thấy có hứng để thiết kế một cái. Nhưng rồi mình cũng hơi lăn tăn vì nghĩ chắc khó mà “đem cái gì mới lên bàn” được. Cho tới khi có một anh đồng nghiệp tới nhờ một yêu cầu khá hay: làm cho ảnh một dice tower có thể chứa nhiều viên xúc xắc và lăn hết cùng lúc chỉ bằng cách nhấn một nút. Vậy là mình bắt đầu.

Giới thiệu nhanh cách vận hành dice tower.

• Size Large và Standard

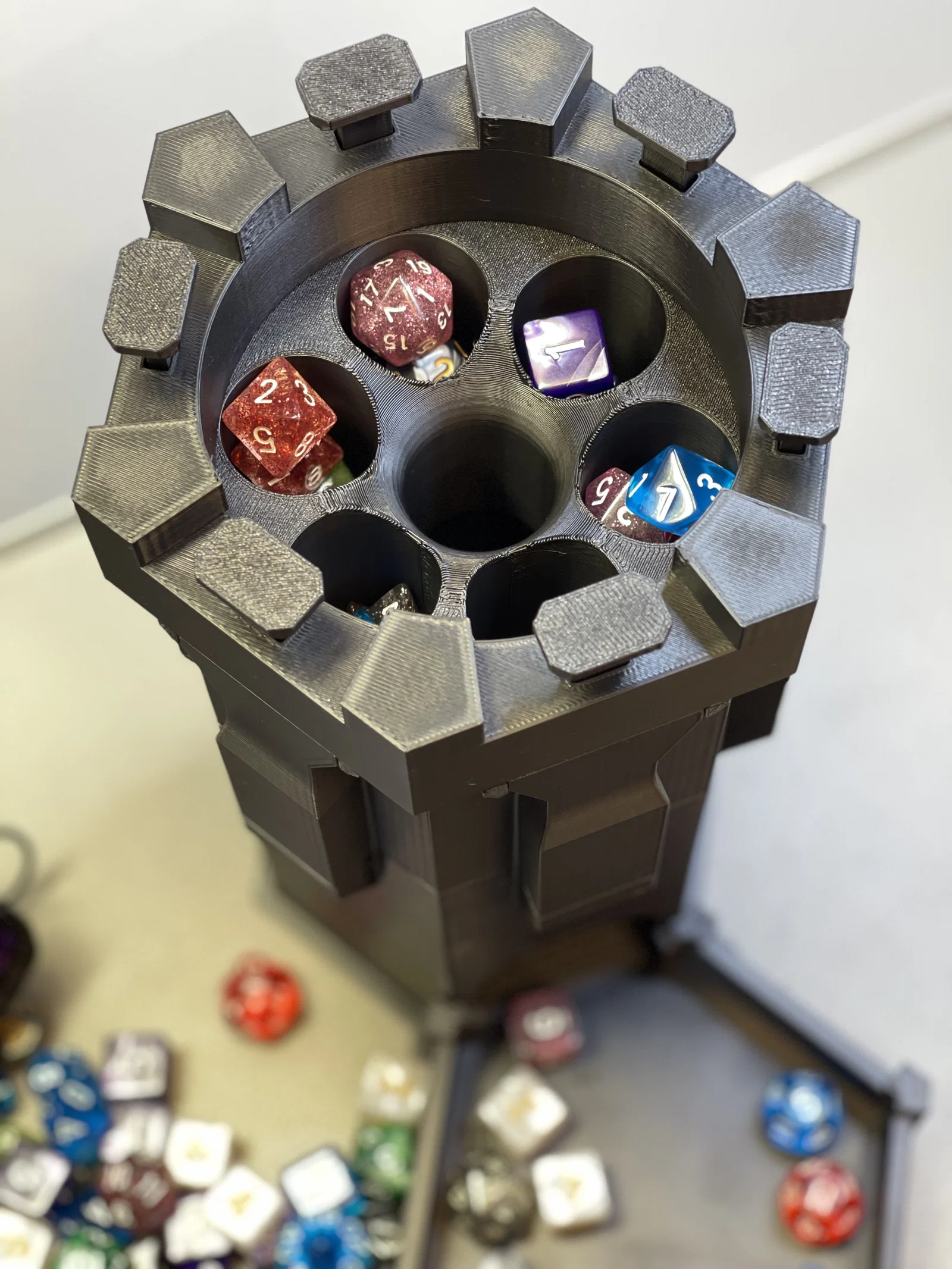

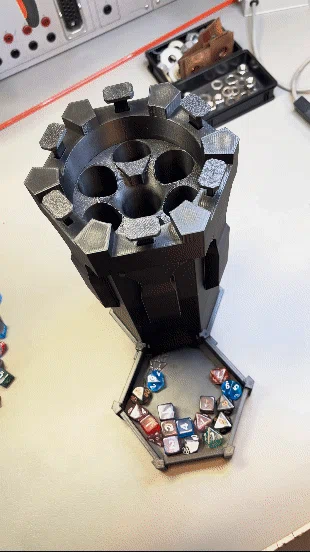

  Tower có 6 ngăn để chứa nhiều viên dice. Bạn có thể nhấn nút nhanh (cần làm quen chút xíu) để lăn 1 viên, hoặc nhấn giữ để lăn hết các viên trong ngăn đó. Ngoài ra cả hai size đều có một lỗ ở giữa để bạn thả dice lăn mà không cần bỏ vô ngăn trước, giống như dice tower bình thường.
  Nếu bạn dùng mấy viên dice nhỏ hơn như D4 hoặc tương tự, bạn có thể dùng miếng insert trong các ngăn để lực nhấn nút ổn định và đều hơn.
• Size Compact
  Thả dice ở trên, dice lăn ra ở dưới :O (mặt ngạc nhiên kiểu Pikachu).

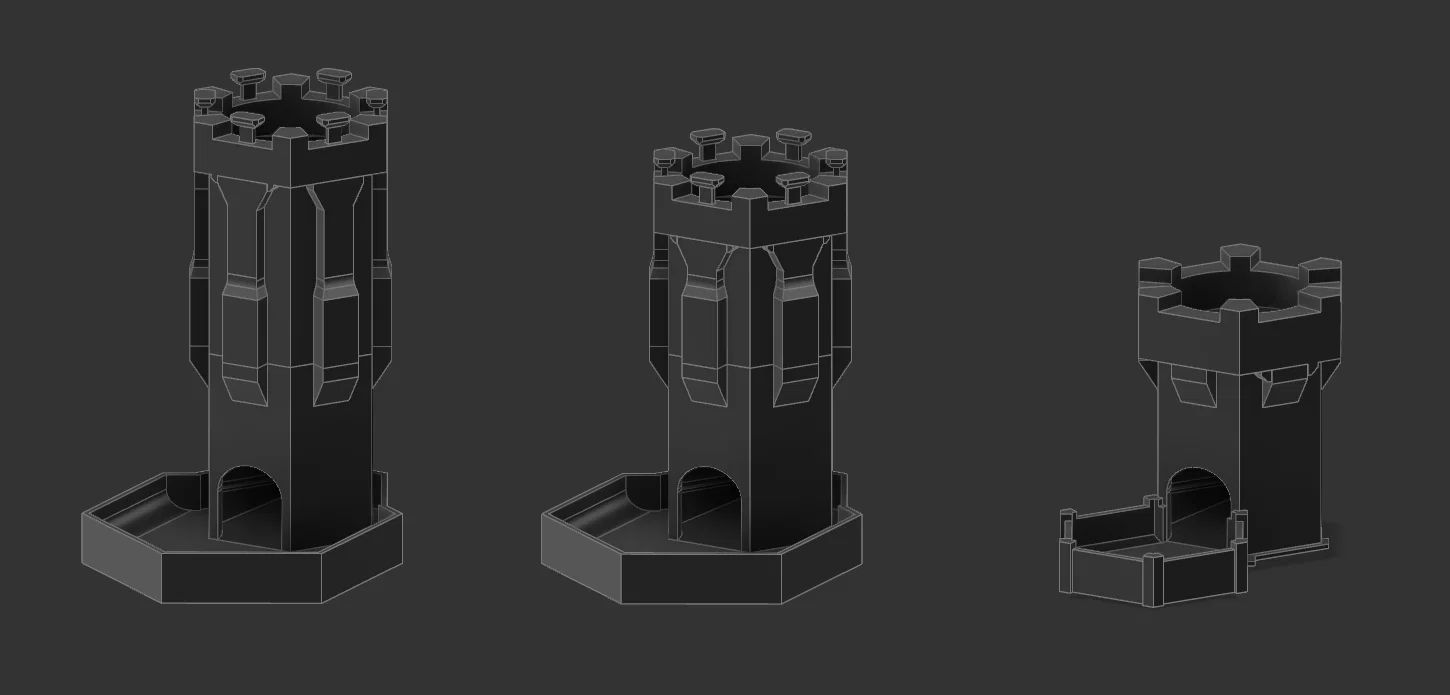

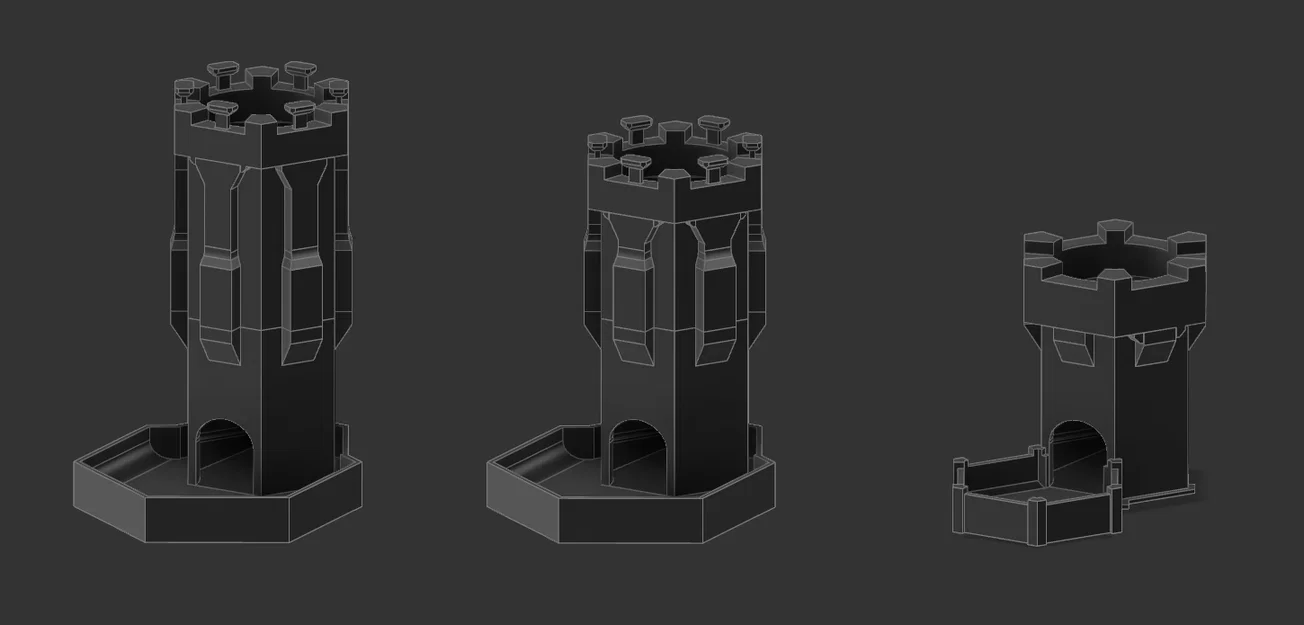

Dice tower có 3 phiên bản, và có 2 kiểu khay (tray) khác nhau.

      Dice towers

• Large (30cm), ngăn dice lớn nhất, có chức năng “Press to roll”.
• Standard (25cm), ngăn dice cỡ trung, có chức năng “Press to roll”.
• Compact (18cm), không có ngăn dice và không có “Press to roll” (kiểu dice tower truyền thống, sau này bạn có thể nâng cấp).

      Tray styles

• Large (cỡ gần bằng khay in của MK3/MK4, khoảng 23x23cm): tower có thể đứng lọt trong khay và khay bao quanh tower.
• Compact (12,5x12,5cm): có thể cất dưới tower để mang đi/cất gọn, rồi khi dùng thì đặt ra phía trước tower.
• No tray (khoảng 0cm ;) ): không nhất thiết phải in tray nếu bạn đã có khay sẵn hoặc không muốn dùng.

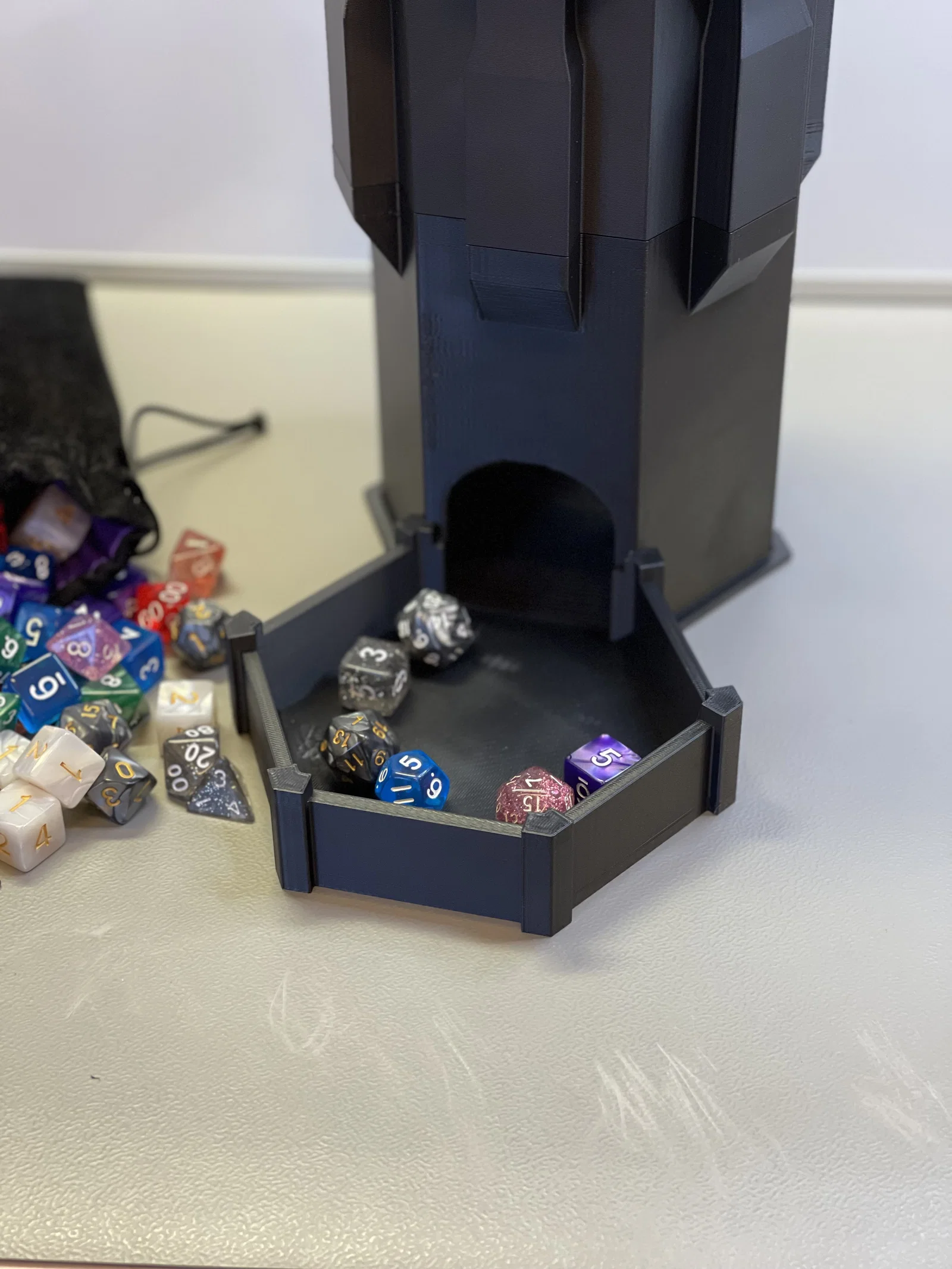

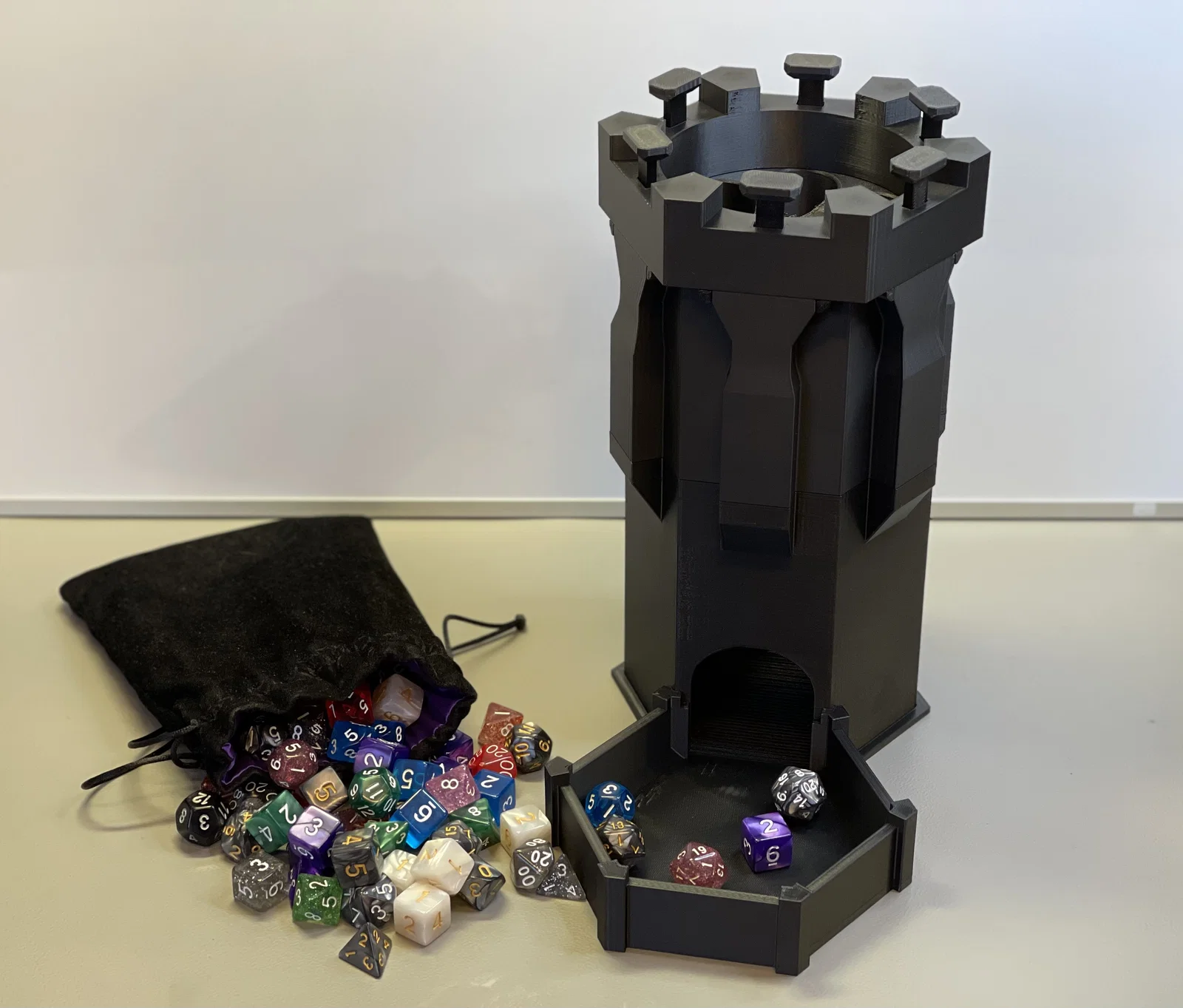

Mình khuyến nghị dùng bản Standard tower với compact tray, cũng là combo trong hình.

LƯU Ý!!! Nếu bạn in bản Large hoặc Standard, bạn SẼ cần lò xo nhấn (push springs) nhỏ 7mm để cơ chế hoạt động.

Dưới đây là gợi ý print settings của mình.

• Infill chỉ cần khoảng 5% cho tất cả mẫu, mình dùng adaptive cubic.
• 2 lớp parameters là ổn với mình.
• Nếu được, in bằng vật liệu bridge tốt như PLA, nhưng mình dùng PETG.
• Support: mình khuyên dùng organic.

Mình chưa biết có nên upload Gcode không vì không chắc bạn muốn in bằng vật liệu gì và dùng máy in nào. Nhưng nếu bạn muốn thì nói mình, mình sẽ upload.

Những phần không in 3D được bạn chỉ cần: 6 cái push springs đường kính trong 7mm, và chiều cao 16mm là chạy rất ngon.

Dĩ nhiên tất cả phiên bản đều có thể dùng mà không cần cơ chế này, vẫn hoạt động như dice tower bình thường. Nên nếu lúc in bạn chưa có lò xo, cứ in trước rồi dùng tạm, sau bổ sung lò xo sau cũng được.

Cảm ơn bạn nha.
Nếu có câu hỏi gì cứ để lại ở đây, mình sẽ cố gắng trả lời tốt nhất có thể.
