Khung gắn MIK cho mọi dây đai túi (MIK mounting frame for any bag strap)
Khung gắn MIK đơn giản nhưng chắc chắn, giúp túi có dây đai dễ dàng gắn lên hệ MIK trên xe đạp. Hỗ trợ bề ngang strap tối đa 4cm. Khuyến nghị in bằng ABS/Nylon, 4 perimeters, infill 20% và thêm support cho vùng overhang.
Mô tả

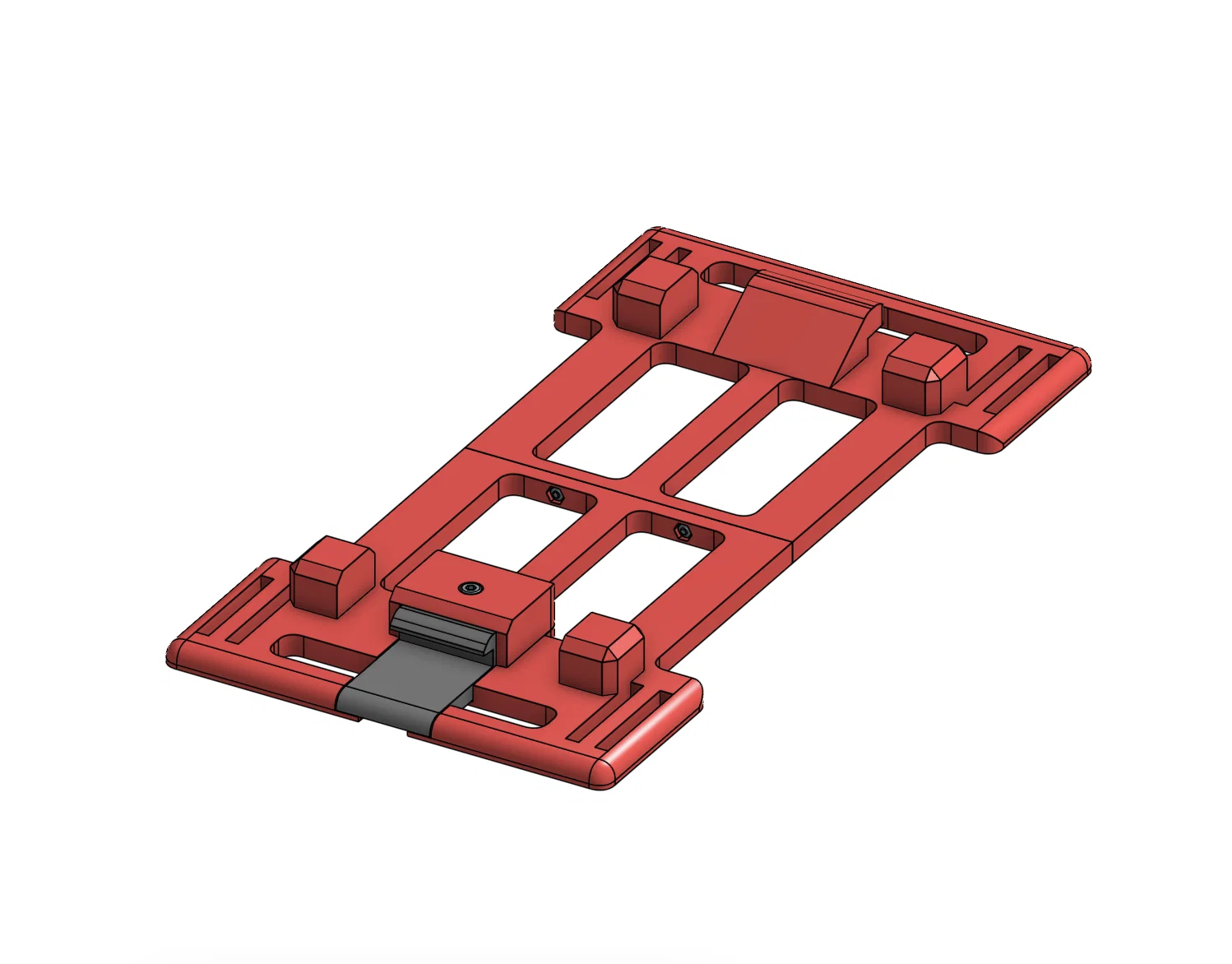

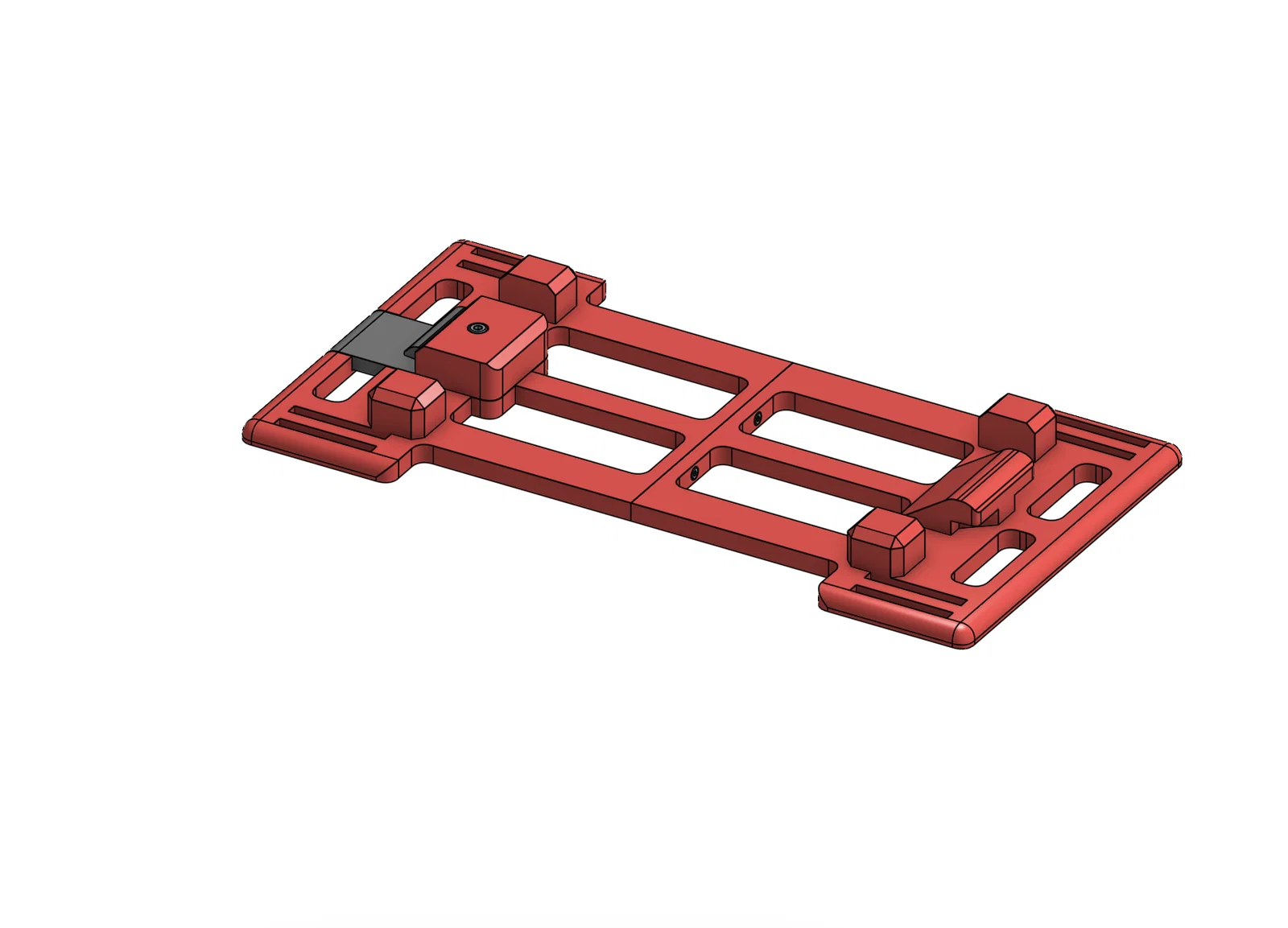

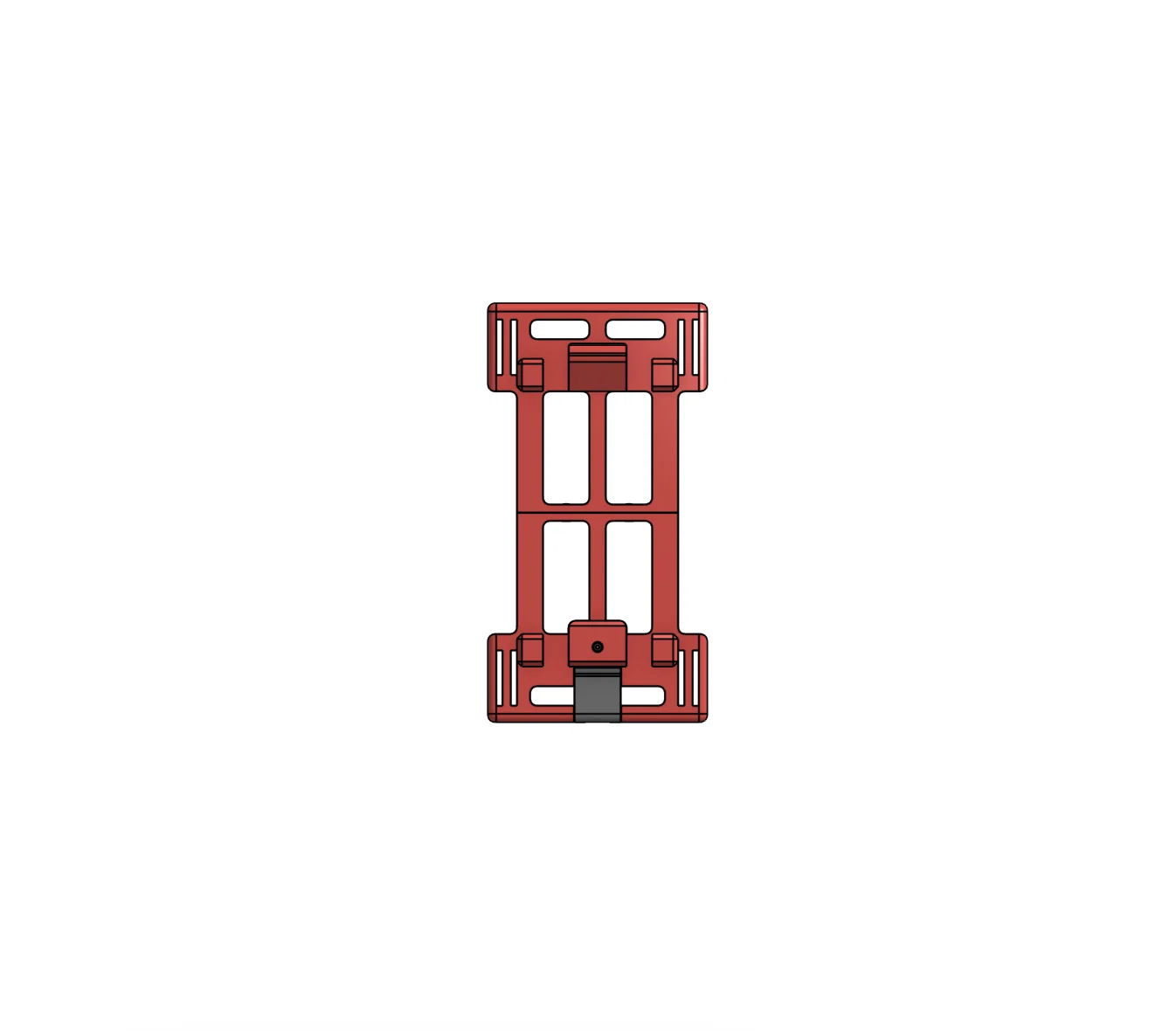

Tấm gắn (mounting plate) đơn giản mà chắc chắn này cho hệ MIK bike luggage system được thiết kế để giúp bất kỳ túi nào có dây đai (strap) đều có thể mang/gắn lên dễ dàng (xem mẫu make liên quan đã đăng). Bề ngang dây đai tối đa là 4cm.

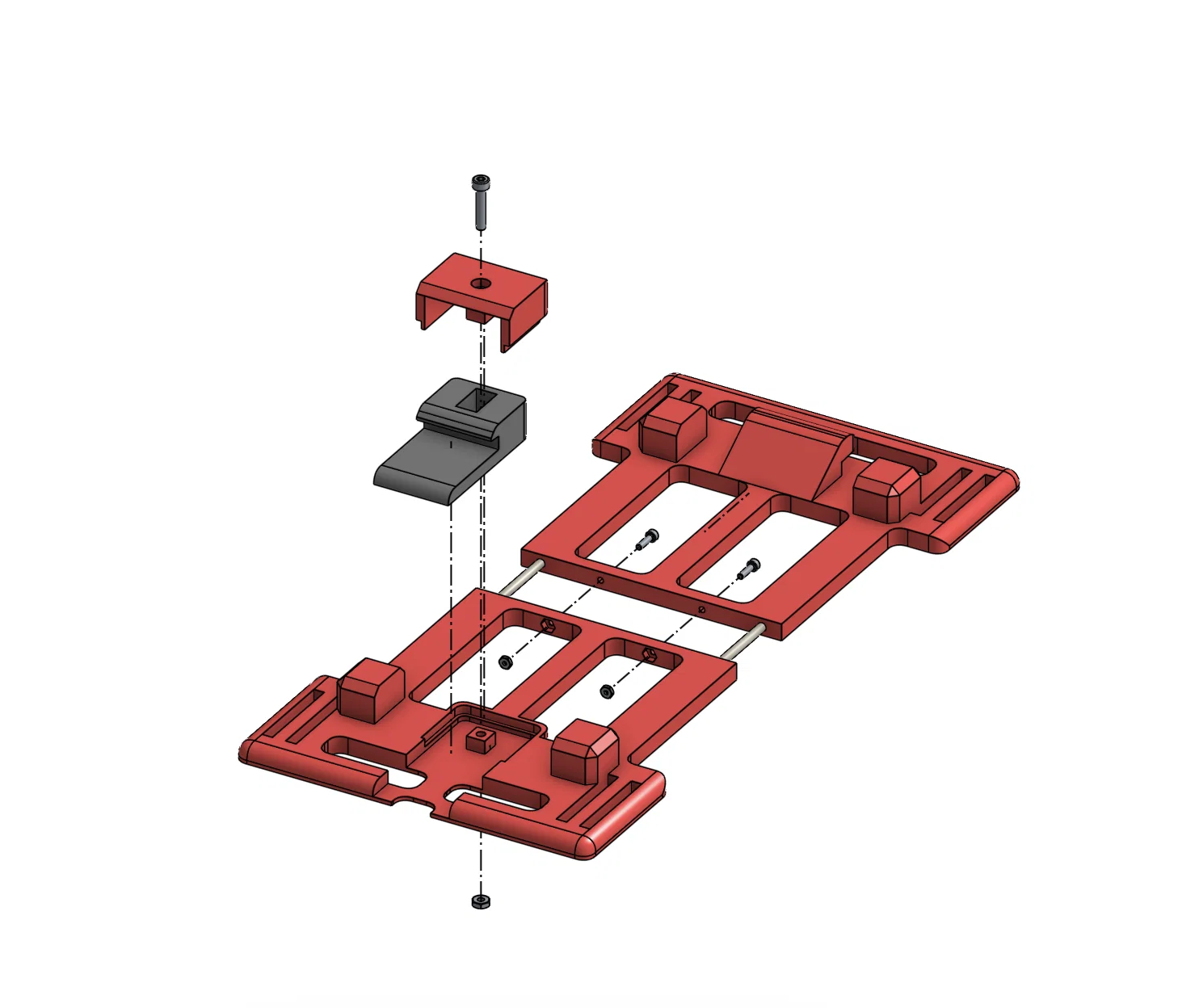

BOM
- 2 x bu lông M2 dài 8mm
- 2 x đai ốc M2
- 1 x bu lông M3 dài 16mm
- 1 x đai ốc M3
- 2 thanh inox thẳng 3mm x 150mm
Mẹo in
Mình khuyến nghị nên dùng filament ABS hoặc Nylon cho món này, tối thiểu 4 perimeters, infill ổn (20% rectilinear), và thêm paint-on support cho một số khu vực bị overhang, ví dụ như phần bên dưới locking jaw của top plate.
Mình cũng khuyên in phần moving guide theo chiều nằm ngang (sideways).
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
