Ốp cứng bảo vệ Galaxy Tab A9+ kèm file STEP

Nhật ký thay đổi:

• 03.08.2025 - phát hành v2.1. Canh kích thước tốt hơn nhiều cho mẫu one-piece.
• 02.06.2025 - thêm mẫu one-piece v2 để in bằng TPU. Có thể tải file STEP. Đã chỉnh một số sai lệch kích thước.
• 25.04.2024 - phát hành lần đầu v1

Lưu ý:

Hardcase này là phiên bản đầu tiên và với mình thì dùng ổn. Vẫn còn chỗ để cải thiện và mình sẽ làm ở các bản sau:

• Một vài nút gạt/phím phía trên hơi khó bấm nếu ngón tay to.
• Đầu cắm USB to có thể không vừa.
• Tùy máy in và filament, phần khớp phía sau (hình tam giác) có thể chỉ vừa khít. Có thể cần chà nhám nhẹ.
• Phần vật liệu ở mặt lưng quanh chỗ khoét camera rất mỏng (0.6 mm) nên có thể bị hư khi gỡ khỏi bàn in hoặc lúc tháo support. Khi lắp lên máy thì không vấn đề.

Với ai muốn in ốp bằng TPU: nếu bạn có bàn in phù hợp (275 mm) thì in khá dễ.

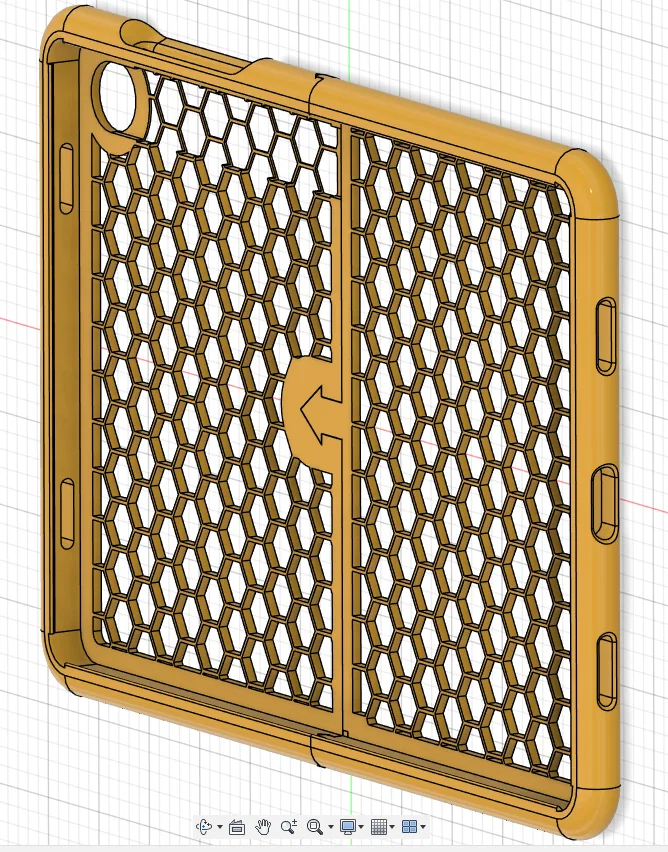

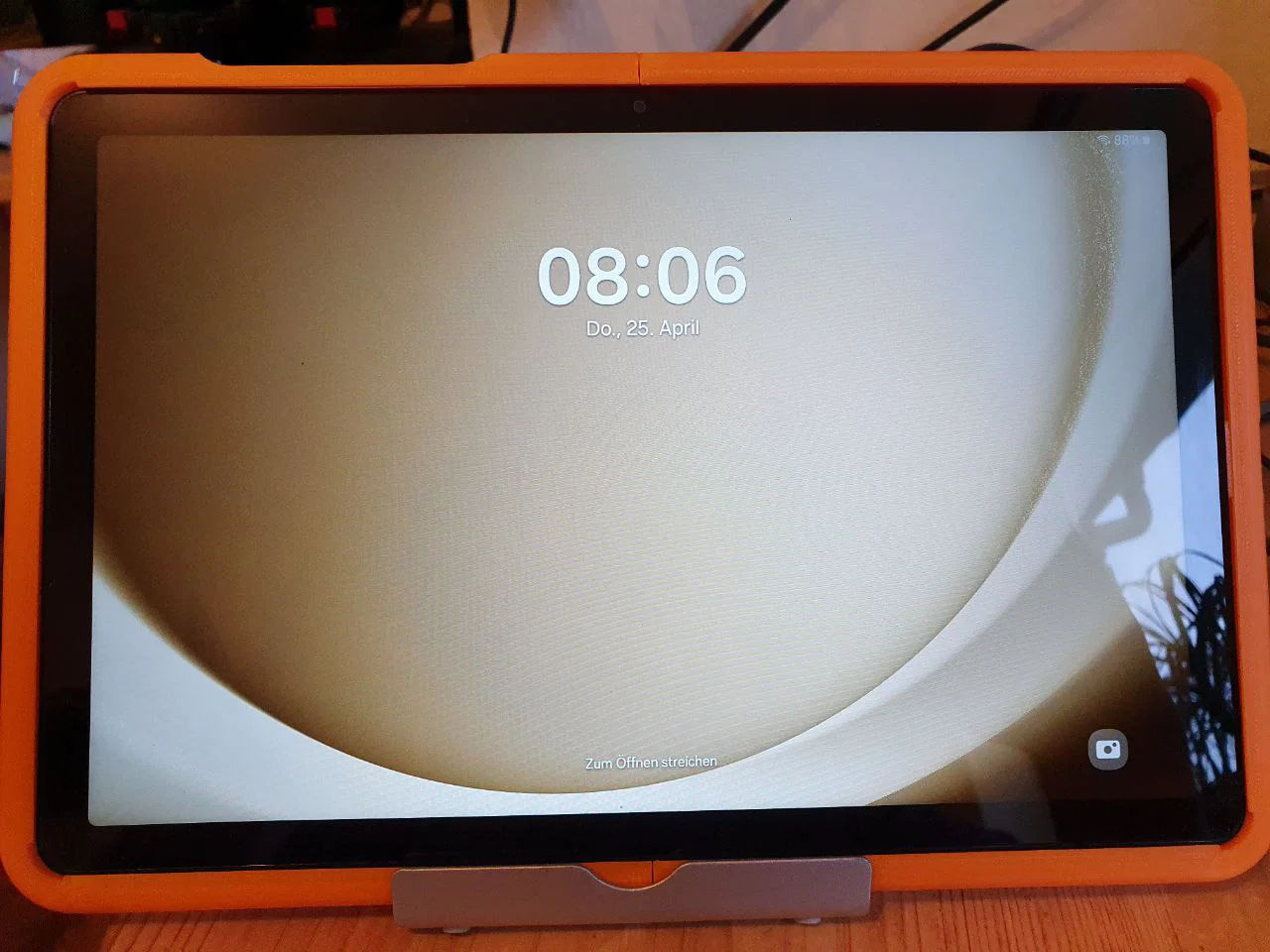

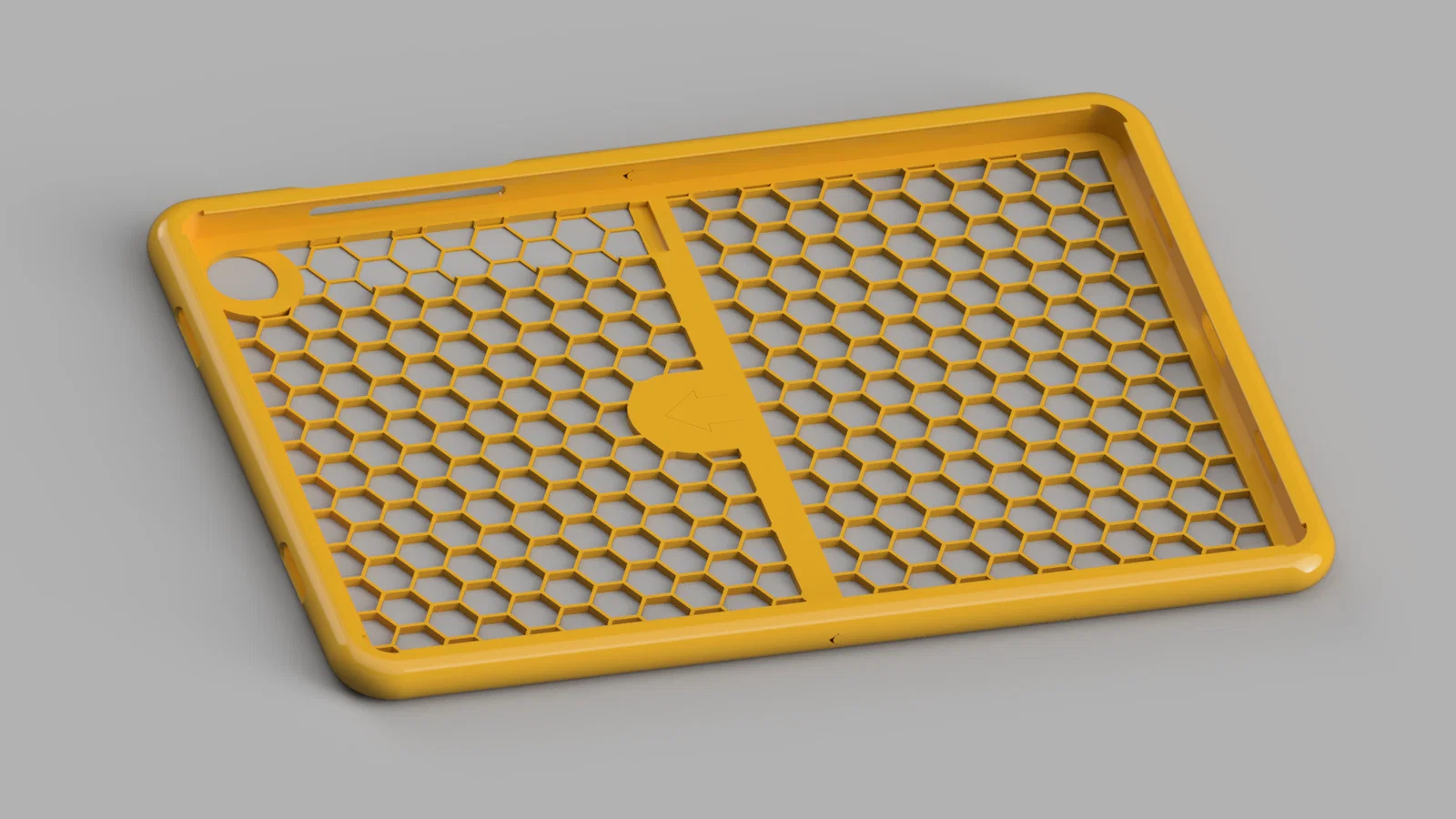

Lần đầu mình cầm Galaxy Tab 9+ trên tay thì gần như tuột khỏi tay luôn. Mình coi đó là cơ hội để thiết kế nhanh một bộ bảo vệ toàn diện cho phần nhôm mỏng và khá “mong manh”, đồng thời giúp cầm nắm chắc tay hơn khi sử dụng. Tiếc là kích thước tablet lớn hơn bàn in của các máy in 3D mình có, nên mình quyết định làm dạng 2 mảnh. Những thử nghiệm đầu tiên là ốp mềm bằng TPU, nhưng theo mình TPU mềm quá nên không hợp cho ốp 2 mảnh. Vậy nên mình chọn hard case bằng ABS. PETG hoặc PLA chắc cũng được, nhưng mình chưa test. Hai mảnh được liên kết bằng hai ngàm nhỏ dạng khe gài “click” và một khớp định hình hình tam giác ở mặt lưng.

hình 1: Khớp bên hông

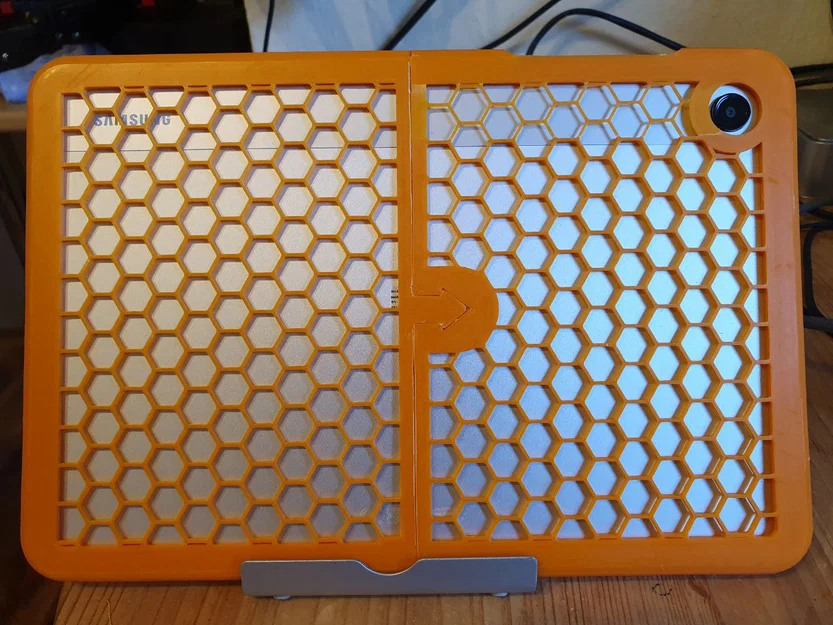

hình 2: Khớp ‘tam giác’ phía sau

Nếu có chỗ nào cần cải thiện, bạn nhắn mình nha.

Lắp ráp

Trước khi lắp, vui lòng tỉa ba via (deburr) các cạnh/bề mặt của khớp ‘tam giác’ phía sau và chà nhám nhẹ.

Sau khi deburr, trượt 2 mảnh vào Tab 9+ từ hai bên. Bắt đầu với mảnh bên trái (mảnh có lỗ camera) trước. Trượt cẩn thận lên thiết bị đến khi không vào thêm được nữa. Sau đó đẩy mảnh bên phải vào cho tới khi phần ‘tam giác’ ở mặt lưng thẳng hàng với mảnh bên trái. Giờ bạn dùng ngón tay nhấc nhẹ phần ‘tam giác’ để nó vượt qua mép, rồi dùng lực nhẹ để ấn mảnh bên phải vào các lỗ khóa ngoài. Khi 2 mảnh đã khép kín hoàn toàn ở mép ngoài, bạn có thể ấn nhẹ phần ‘tam giác’ phía sau vào đúng khớp. Cách làm: dùng lòng bàn tay một bên đỡ phía đối diện mặt màn hình, và dùng ngón cái tay kia ấn lên phần ‘tam giác’ cho tới khi nó trượt vào khớp. Nếu không vào được chỉ với lực nhẹ, thì cần chỉnh lại mép bằng giấy nhám.

Cẩn thận:
Vui lòng đừng ấn quá mạnh lên phần ‘tam giác’ phía sau, nếu không có thể làm hư tablet.

Thiết lập in v1:

• Filament: ABS (PETG, PLA có thể được nhưng chưa test)
• Layer: 0.2 (nozzle 0.4)
• Wall: 4
• Filling: 20%
• Support: Có

Thiết lập in v2.1:

• Filament: TPU
• Layer: 0.2 (nozzle 0.4)
• Wall: 2
• Filling: 10%
• Filling pattern: Gyroit
• Support: Có (Tree, chỉ trên mặt bàn in)

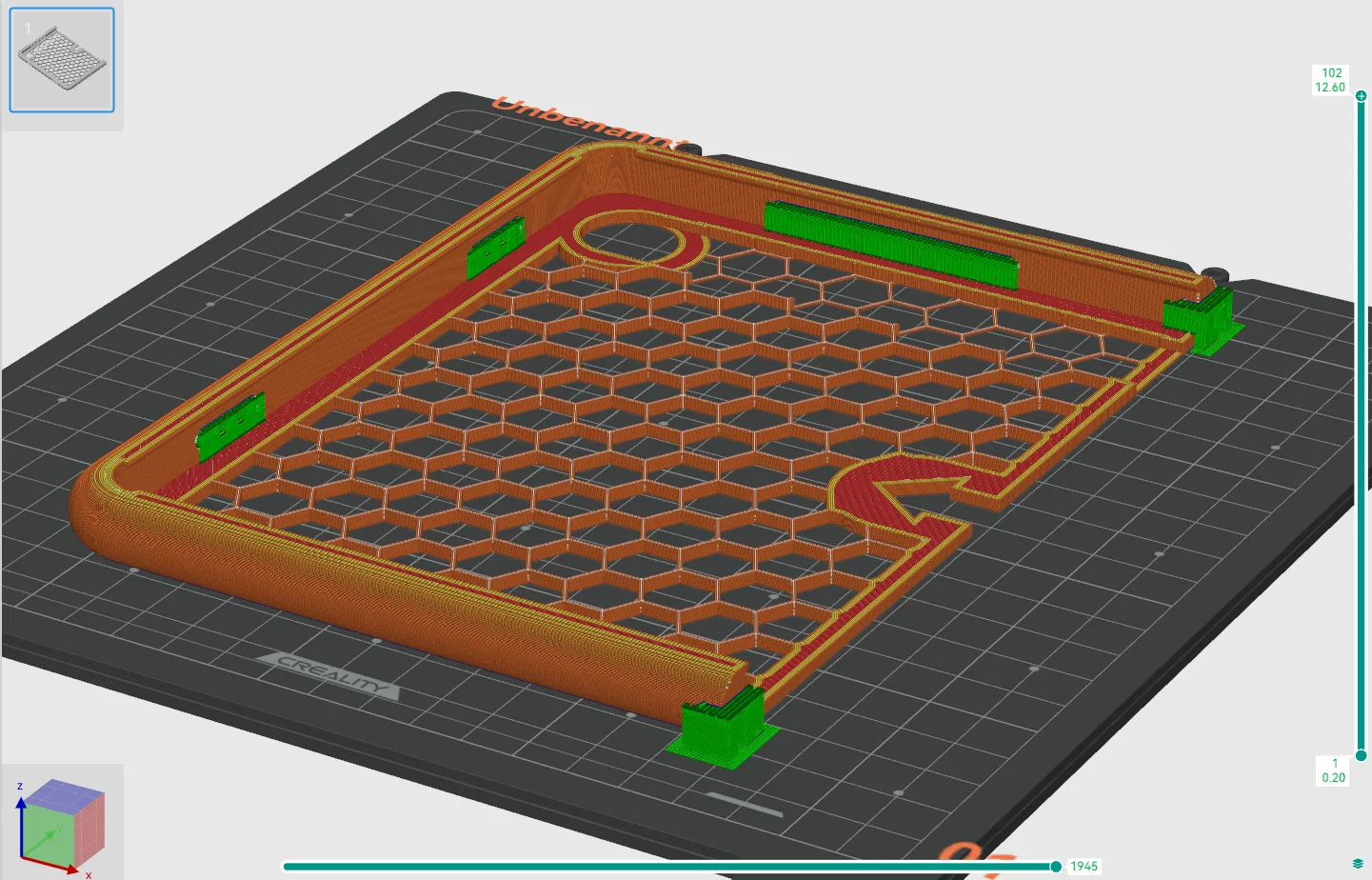

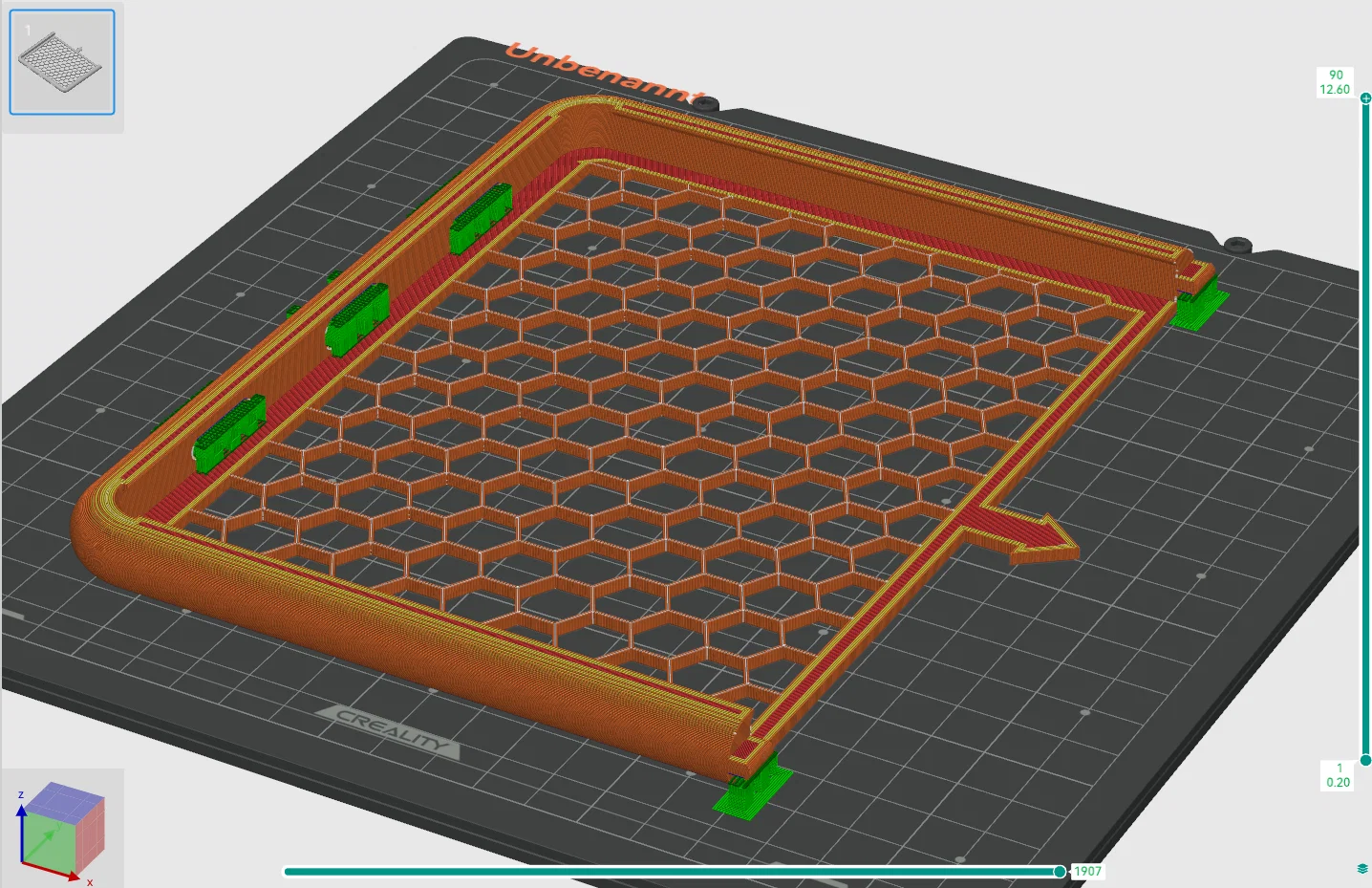

Hình 3: OrcaSlicer sau khi slice v2.1

Chúc bạn in vui vẻ!
