Adapter K65 Plus cho Corsair K63 Lapboard

Pin trên cái bàn phím K63 wireless mình dùng chung với K63 Lapboard bị chai và Corsair đã đổi bảo hành cho mình sang mẫu mới K65 Plus. Tiếc là giờ họ không còn làm loại nào có thể kẹp (clip) sẵn vào lapboard nữa, nên mình tự thiết kế giải pháp của riêng mình.

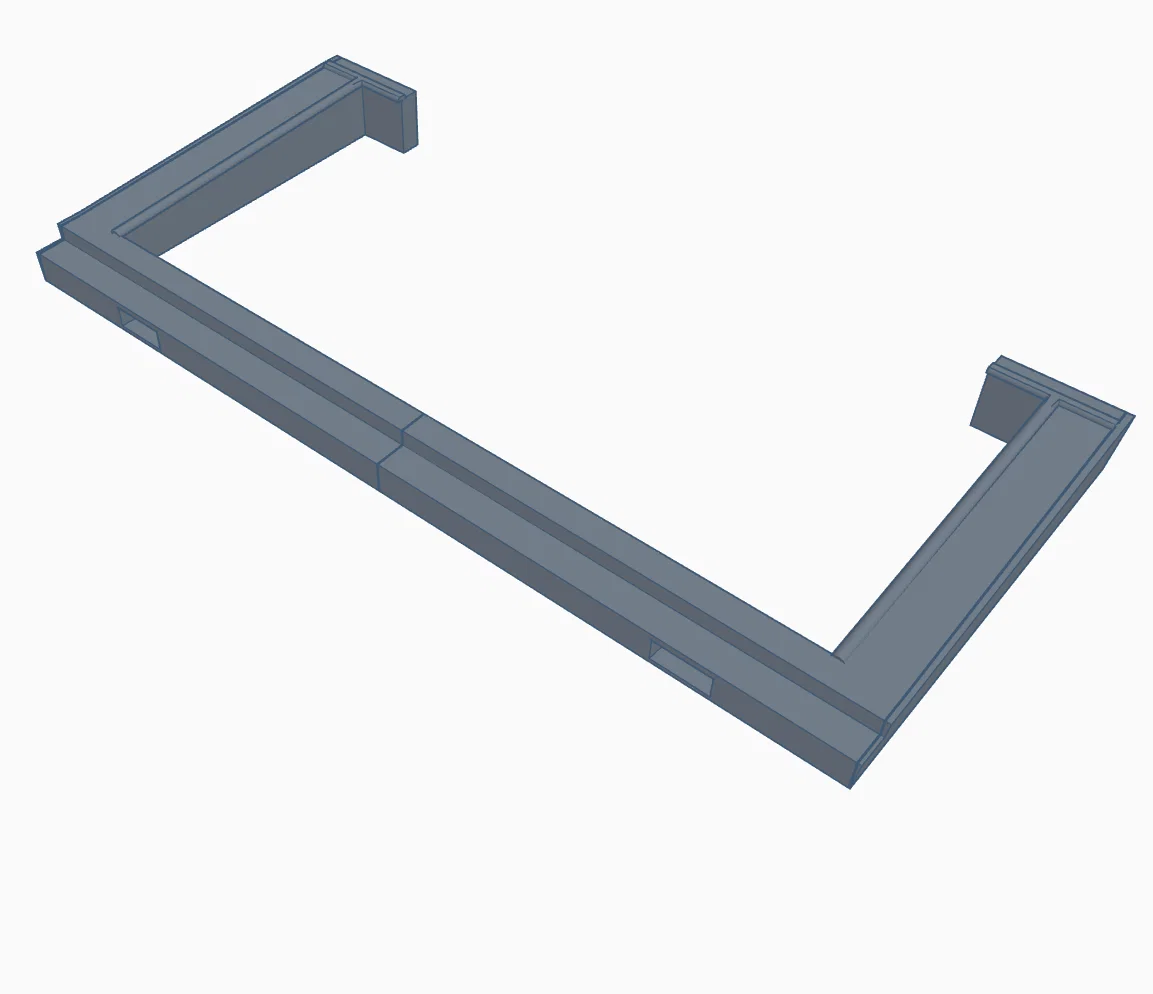

Adapter này dùng lại các bottom clips zin, và phần tongue sẽ nằm ép sát (flush) xuống đáy của lỗ cắt để tăng độ ổn định. Hai bên hông đi theo đúng góc của bàn phím nên nhìn lên rất “hợp bài”, nhất là màu đen. Mình cũng kèm theo một thiết kế clip thay thế do mình vẽ để thay cho cặp swing-up top clips zin. Bản của mình in bằng Bambu Matte PLA Charcoal.

Lúc đầu mình làm gãy một cái khi cố gắng kẹp nó vào cái bracket, do mình tính chưa đúng khoảng hở (clearance) mà cái clip cần. Bản clip này thì vừa khít luôn. Cái của mình in bằng ABS để cân bằng giữa độ dẻo và độ bền. PETG chắc cũng dùng ổn. Bạn nên bật supports cho phần “bi” ở hai đầu clip.

Chỉ tới sau khi in xong phiên bản mình đang xài thì mình mới phát hiện mép trái và phải của cái tray bị thuôn vào rất nhẹ. Vì vậy bề rộng phía dưới của phiên bản đó hơi quá rộng một chút ở đáy, làm nó bị ép và nghiêng nhẹ. May là có cái tongue ở dưới nên phần giữa vẫn nằm flush bên dưới phím space bar, nhưng nó vẫn có hơi “đàn hồi” một chút.

Các file bản “untapered” đã được chỉnh bằng cách xén rất mỏng ở mép trái và phải để lắp vào đúng hơn, đổi lại sẽ có một khe hở tầm vài mm ở phía trên mỗi bên. Còn bản tapered thì mình đã cố gắng thuôn hai bên vừa đủ để khít hoàn toàn (fully flush). Hôm nay mình sẽ tự thử bản này để chắc chắn nó fit chuẩn, và sẽ cập nhật file nếu cần chỉnh thêm.
