Thẻ mẫu Filament cho hộp của Zapador (có Star & nhiệt độ)

Mình xài Filament Book của 3D Printy cho tới khi số lượng thẻ nhiều quá trời, rồi cũng không biết sắp xếp sao cho hợp lý nữa.

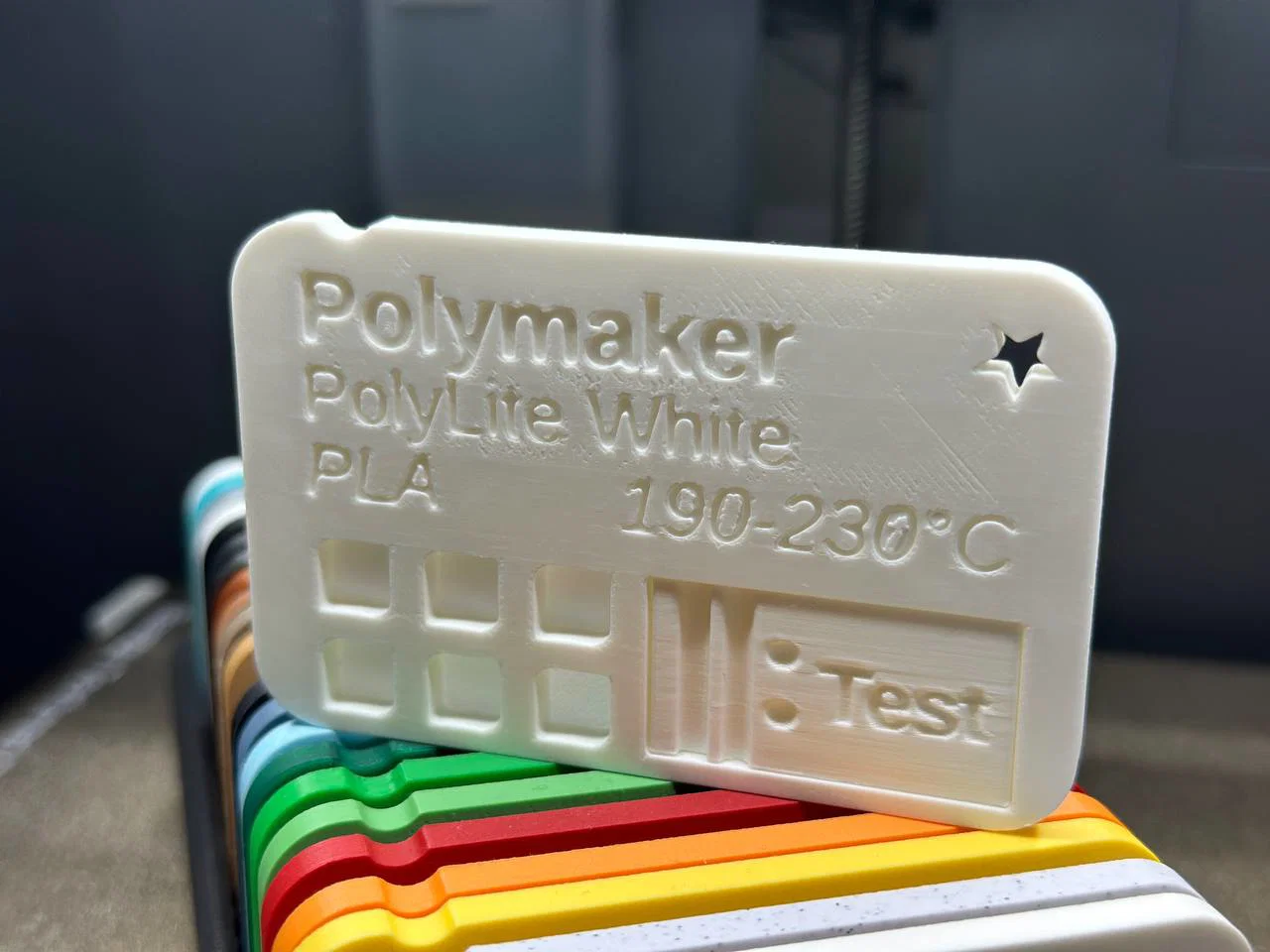

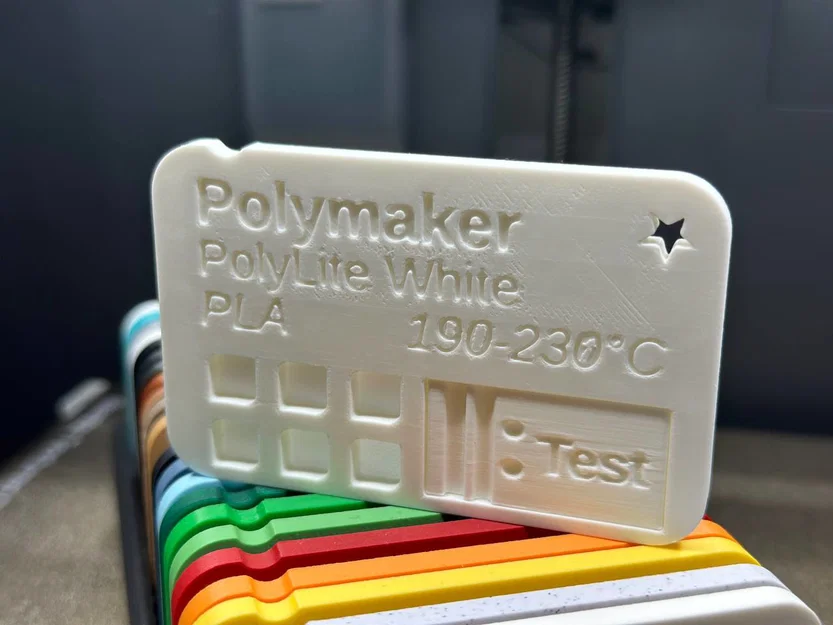

Sau đó mình tình cờ thấy mẫu “Box and Filament Samples” của Zapador. Mình thích thiết kế và ý tưởng treo tường. Thẻ thì đẹp, nhưng lại thiếu vài tính năng hay ho từ 3D Printy mà mình quen dùng. Chủ yếu là cái “Star” giúp đánh dấu yêu thích để tìm nhanh mấy cuộn filament chính.

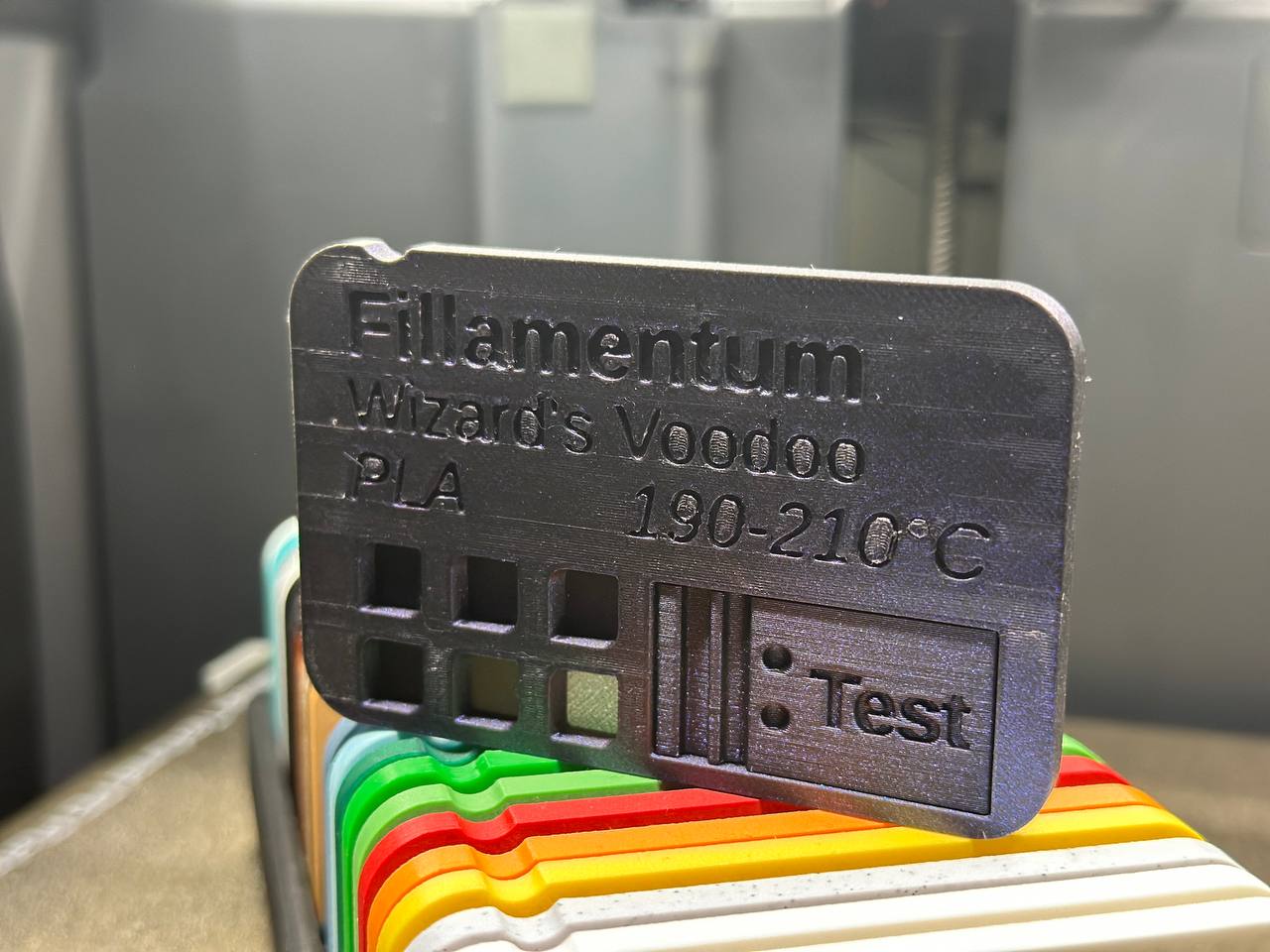

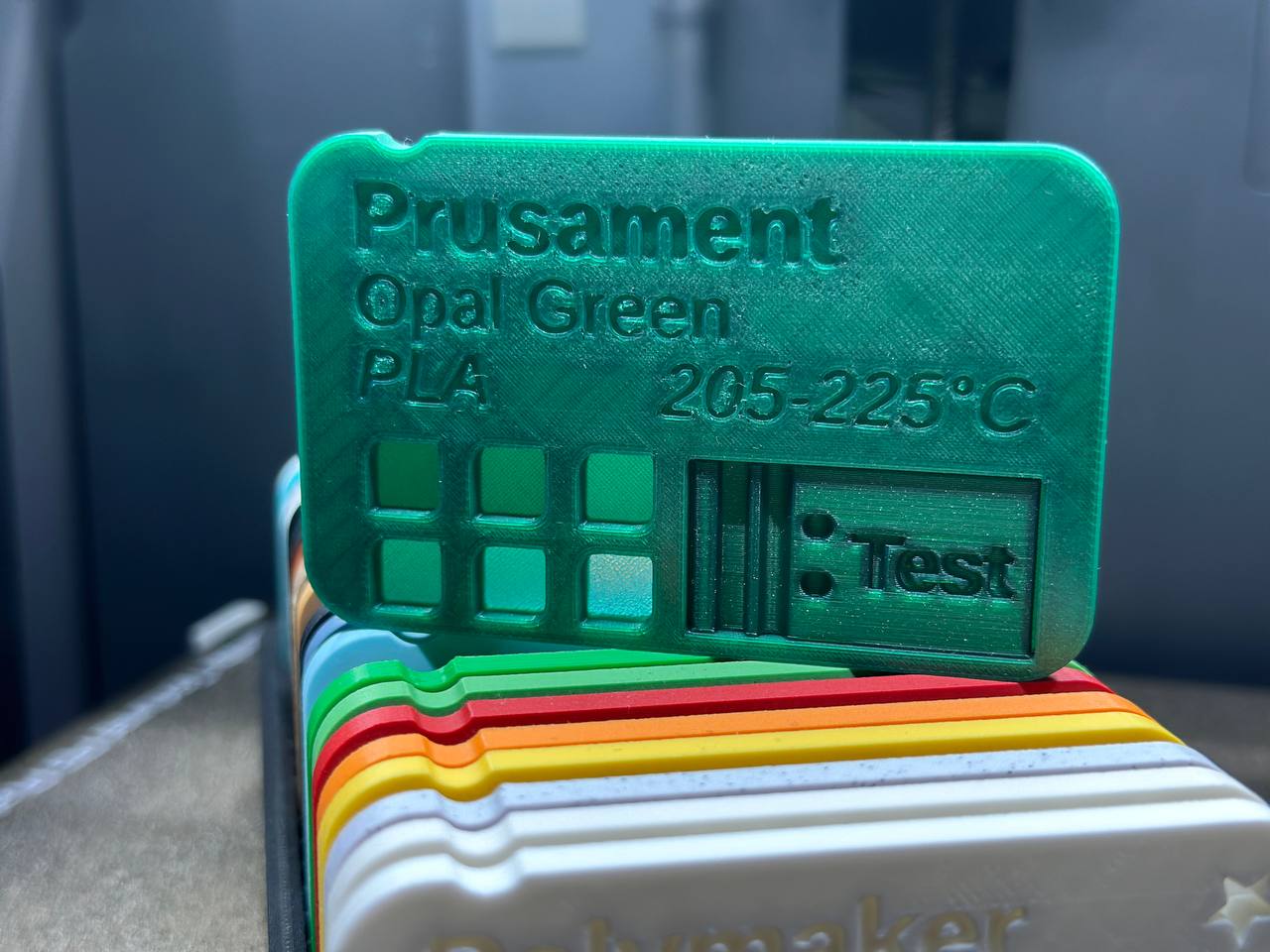

Ngoài ra, mình cũng muốn có luôn dải nhiệt độ (temperature range) của filament trên thẻ, để khỏi phải lục thông tin ở hông cuộn khi nó còn bọc, hoặc nằm chỗ khó với tới.

Vậy nên mình chỉnh lại các file để phản ánh đúng những thay đổi này.

Trên Bambulab-Reddit mình thấy nhiều người hỏi về inlay-cards và vì sao khi in chung lại bị banding, nên mình tách inlay-card ra khỏi file OpenSCAD chính để có thể in riêng từng cái, hoặc nếu muốn thì vẫn có thể add cả hai vào cùng một build plate.

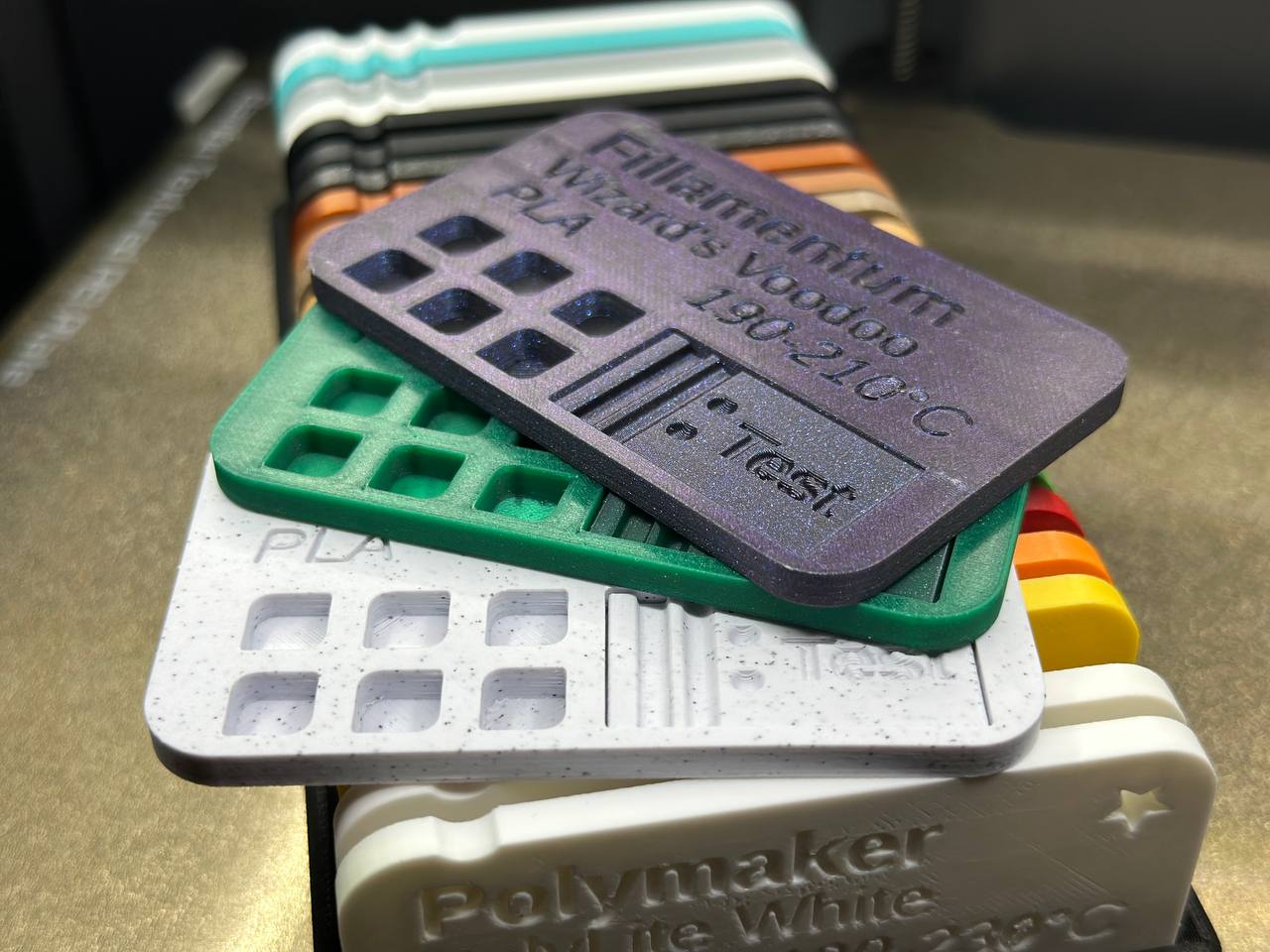

Thêm nữa, mình thấy inlay-card bản gốc có vài dấu đánh dấu. Mình đoán là để thể hiện hành vi của vách (sidewall) như chỗ lõm và góc cạnh. Mình thêm một mẫu chữ dập nổi (embossed text-sample) để thể hiện chi tiết rõ hơn.

\====

Changelog 2024-01-09:

v2 của file OpenSCAD đã được phát hành (bao gồm cả experimental).

Giờ có thể chỉnh được kích thước font!

Lưu ý: Khi chọn cỡ chữ, nhớ cân nhắc độ chính xác của máy in. Font nhỏ quá sẽ làm chữ xấu và có thể đọc không ra.

Changelog 2024-05-02:

Đã thêm Buildplate-Swatch. Swatch này là một thẻ trống, mỏng gọn, giữ nguyên kích thước ngoài như thẻ thường. Thẻ dùng để trưng bày các texture và họa tiết holographic của nhiều loại build plate khác nhau.

Hãy thêm 3D Text bằng slicer bạn dùng để ghi rõ đã dùng plate nào. Mặt dưới sẽ thể hiện texture bề mặt tương ứng. Nhờ vậy bạn dễ show cho bạn bè và khách hàng các pattern và style bạn có thể làm.

Changelog 2023-11-07:

Đã thêm thư mục EXPERIMENTAL. File OpenSCAD này cho phép dùng Fillet-Library của Adam DeMuri (GitHub).

Để dùng tính năng Fillet thử nghiệm (Experimental Fillet-Feature), tải GitHub Repository về và giải nén vào cùng thư mục với file OpenSCAD của bạn.

Vui lòng lưu ý:

Fillet-Library khá nặng tài nguyên. Hãy chỉnh Swatch theo ý, sửa nội dung chữ, và trước khi render thẻ thì bật fillet trong mục “Experimental”.

\====

Thay đổi chi tiết:

Mình làm lại OpenSCAD của Zapador cho dễ tùy biến hơn & dọn dẹp phần Customizer. Gỡ Inlay ra khỏi swatch chính để tránh banding khi dùng máy in nhanh như Bambu P1P hoặc X1C. Inlay giờ là một file OpenSCAD riêng và có thể chỉnh với sample-text để phô diễn chữ dập nổi trên vách bên (sidewalls).

Mình tái tạo một số tính năng từ Filament Swatch Book của 3D Printy trong OpenSCAD này, đặc biệt là Favorite-Star mà mình rất thích. Ngoài ra, mình cũng thêm Temperature-Range lên thẻ swatch để tra nhanh, khỏi phải moi thông tin trên cuộn.

• Thêm mô tả cho các thiết lập (Settings) & đặt tên cho đúng
• Thêm lựa chọn Font & Style cho từng dòng để tùy biến sâu hơn
• Thêm dòng chữ thứ tư bên phải Filament-Type để ghi nhiệt độ in (printable temperature) của filament đã chọn
• Thêm Layer-Height Selector để chỉnh động chiều cao của các cửa sổ nhìn xuyên (see-through windows)
• Chỉnh thiết lập “Hole” cho giống với “Favorite Star” của 3D Printy trong Swatch Book
