Sổ Mẫu Filament (Filament Swatch Book) - OpenSCAD
Booklet mẫu filament gọn gàng để lưu và so sánh màu/vật liệu. Dự án OpenSCAD cho phép tùy biến nhanh bằng cách nhập thông số, rồi export STL để in. Có hướng dẫn in, lắp dây TPU/thun và giấy phép CC BY.
Mô tả

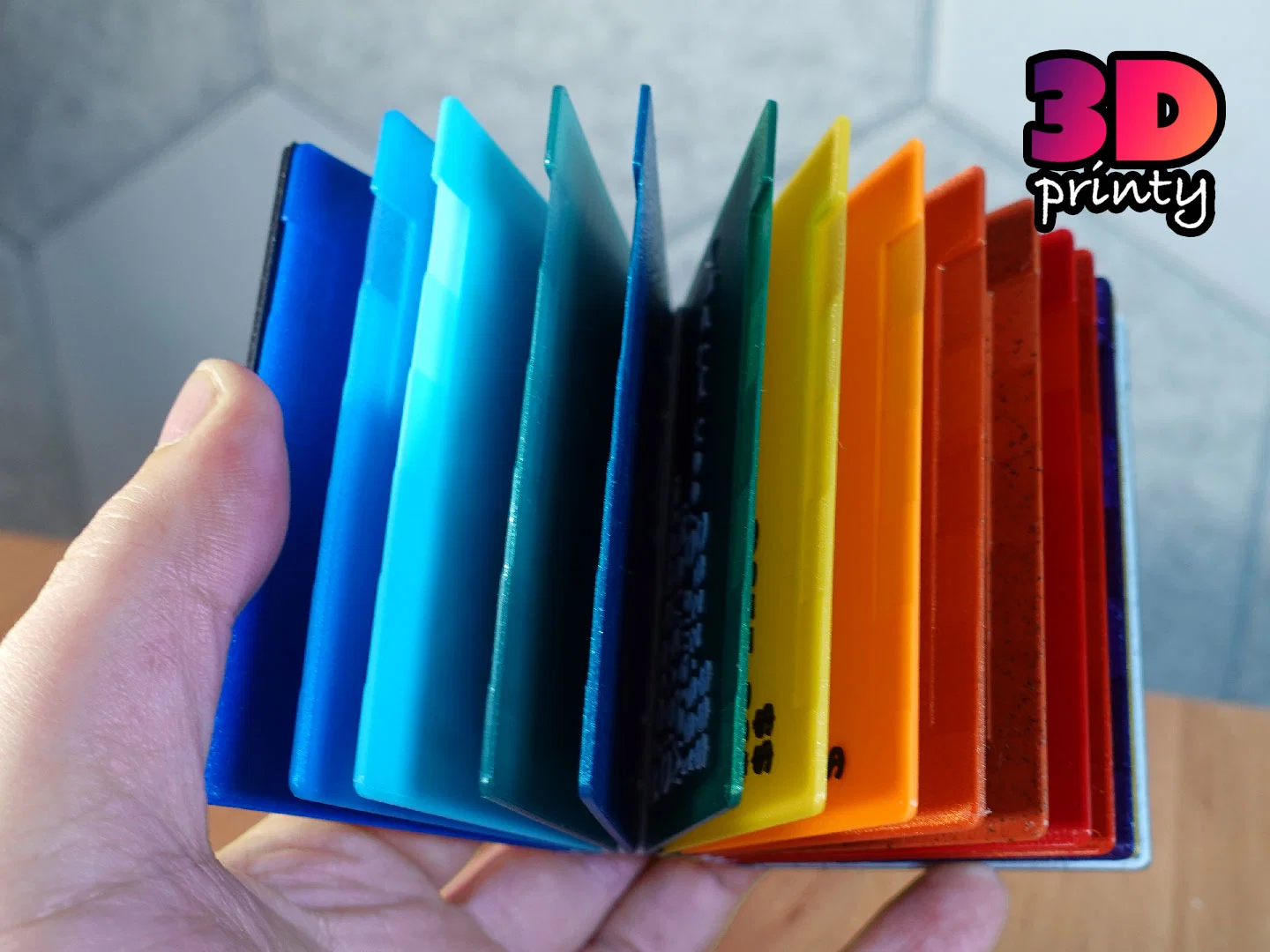

Một cuốn booklet mẫu filament (filament swatch) rất tiện.
Mình tùy biến cái này như thế nào?
Đây là một dự án OpenSCAD. OpenSCAD là phần mềm dựng model dạng script, được tạo ra đặc biệt cho những dự án kiểu này—cần tùy biến linh hoạt.
Nếu bạn mới dùng chương trình này thì nhìn lần đầu có thể thấy hơi lạ, nhưng đa phần thao tác chỉ là nhập giá trị vào form hoặc chọn tuỳ chọn trong danh sách dropdown. Bạn không cần biết lập trình hay phải viết dù chỉ một dòng code nào để dùng OpenSCAD.
Sau khi nhập xong mọi thứ cần thiết, bạn có thể export file STL để đem đi in. Đây là một video hữu ích hướng dẫn xuyên suốt toàn bộ quy trình!
Tham số (Parameters)
- Card Margin Sides - Phần lề ở hai bên: mép thẻ cách chữ bao nhiêu?
- Card Margin Top - Phần lề phía trên: mép trên của thẻ cách chữ bao nhiêu?
- Card Corner Radius - Bo góc thẻ/spacer tròn cỡ nào?

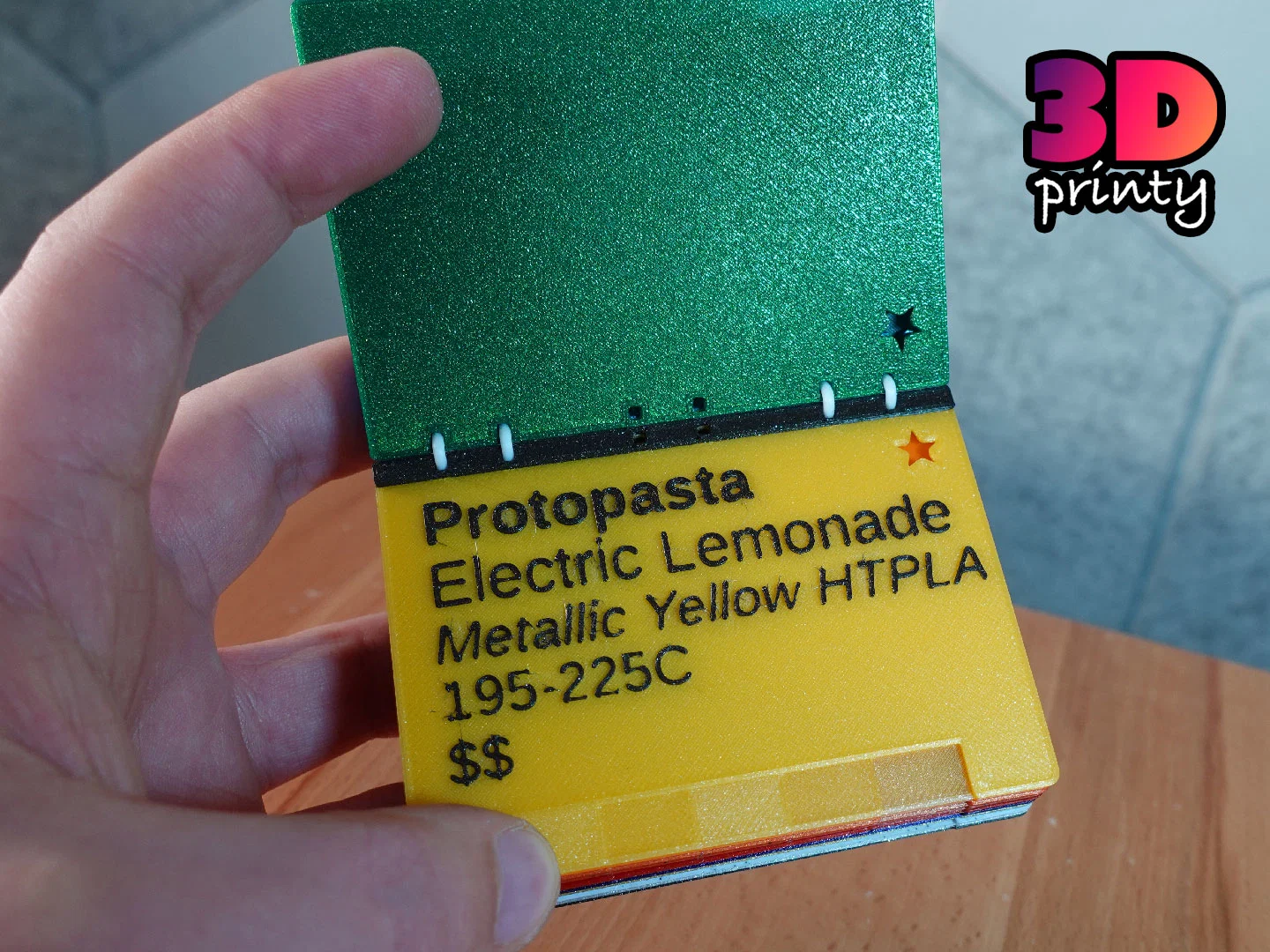

- Star - Đánh dấu filament yêu thích bằng icon ngôi sao.
- Layer Heights Preview - Thêm phần xem trước các layer height.
- Layer Heights Step Height - Phần preview layer height cao bao nhiêu?
- Bridging Test - Thêm bài test bridging.
- Line Margin - Khoảng cách (mm) giữa từng dòng chữ là bao nhiêu?
- Text Offset - Chữ sẽ được nổi lên khỏi bề mặt thẻ bao nhiêu?
- Line Position 1-6 - Căn lề cho từng dòng chữ.
- Font 1-6 - Cài đặt font cho từng dòng chữ.
- Text 1-6 - Nội dung chữ cho từng dòng.
- Render Selection - Render chữ tách riêng để phục vụ máy in multicolor.
In 3D (Printing)
- Đổi màu filament giữa chừng để chữ dễ đọc hơn.
Lắp ráp (Assembly)
- Luồn TPU thô (raw TPU) hoặc dây thun may vá (sewing elastic) qua các lỗ trên các thẻ mẫu filament.

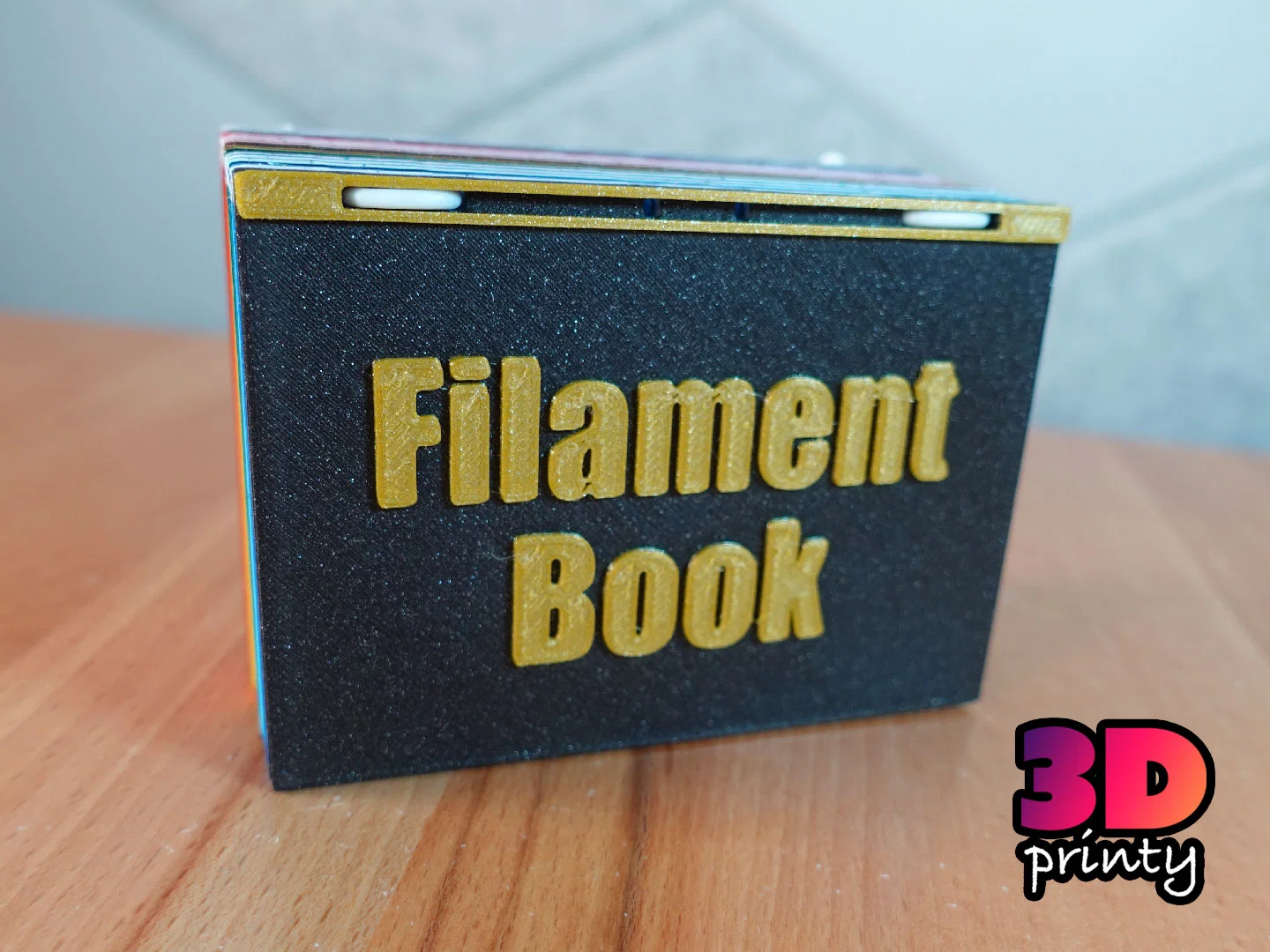

- Có thể thêm nắp bìa tuỳ chọn ở mặt trước và/hoặc mặt sau của booklet.
- Dán keo hoặc cột TPU lại để cố định.
Mình có thể bán bản in của mẫu này không?
Có! Dự án này được chia sẻ theo giấy phép Creative Commons - Attribution.
Giấy phép này cho phép bán bản in, nhưng bạn phải ghi công (attribution) đúng cách, theo mô tả trong chính giấy phép.
Lưu ý: bất kỳ dự án khác được link ở đây (remix hoặc dự án liên quan) có thể dùng giấy phép khác. Vui lòng tôn trọng các giấy phép đó.
