Shim dốc (Sloped bed shims) cho Creality K1/K1C/K1 Max

Cài đặt slicer khuyến nghị:

• Layer height: 0.1
• Initial Layer height: 0.1
• Infill: 100%

Vật liệu in:

Ưu tiên ABS+ hoặc ASA. Tuy nhiên mình cũng đã in bằng PLA và thấy vẫn bền, dùng ổn.

Hướng dẫn:

Có một bài hướng dẫn rất hay về cách dùng shim do chính tác giả thiết kế gốc mà mình remix lại, @NeedItMakeIt, thực hiện. Quy trình lắp đặt cũng giống y chang với bộ sloped shim của mình:

Cách bed leveling “chính thống” (siết các ốc trục z) và các shim của @NeedItMakeIt giúp cải thiện đáng kể biên độ cân bàn. Nhưng do máy có 3 ốc trục z, trong đó có 1 ốc nằm phía gần sau máy, nên nếu bed bị nghiêng về một phía thì bạn có thể chỉnh rất dễ ở phía có 2 ốc trục z bằng cách chỉ đặt shim ở một góc. Còn phía chỉ có 1 ốc thì bắt đầu rắc rối hơn.

Ví dụ phía gần trước máy có số đo một góc là 0.434 và góc còn lại là 0.026. Để xử lý, bạn chỉ cần đặt shim 0.4mm vào góc thấp hơn. Nhưng với ốc trục z đơn ở phía sau, nếu cùng các số đo đó nằm ở phía gần ốc này và bạn đặt một shim 0.4mm dạng thường, thì bạn sẽ vô tình nâng cả hai góc lên 0.4mm.

Vậy nếu thay bằng sloped shim 0.4mm, thì (về lý thuyết) góc cao hơn chỉ tăng 0.1mm còn góc thấp hơn tăng 0.4mm. Khi đó số đo sẽ thành 0.534 và 0.426 tương ứng, chênh lệch còn khoảng ~0.1mm.

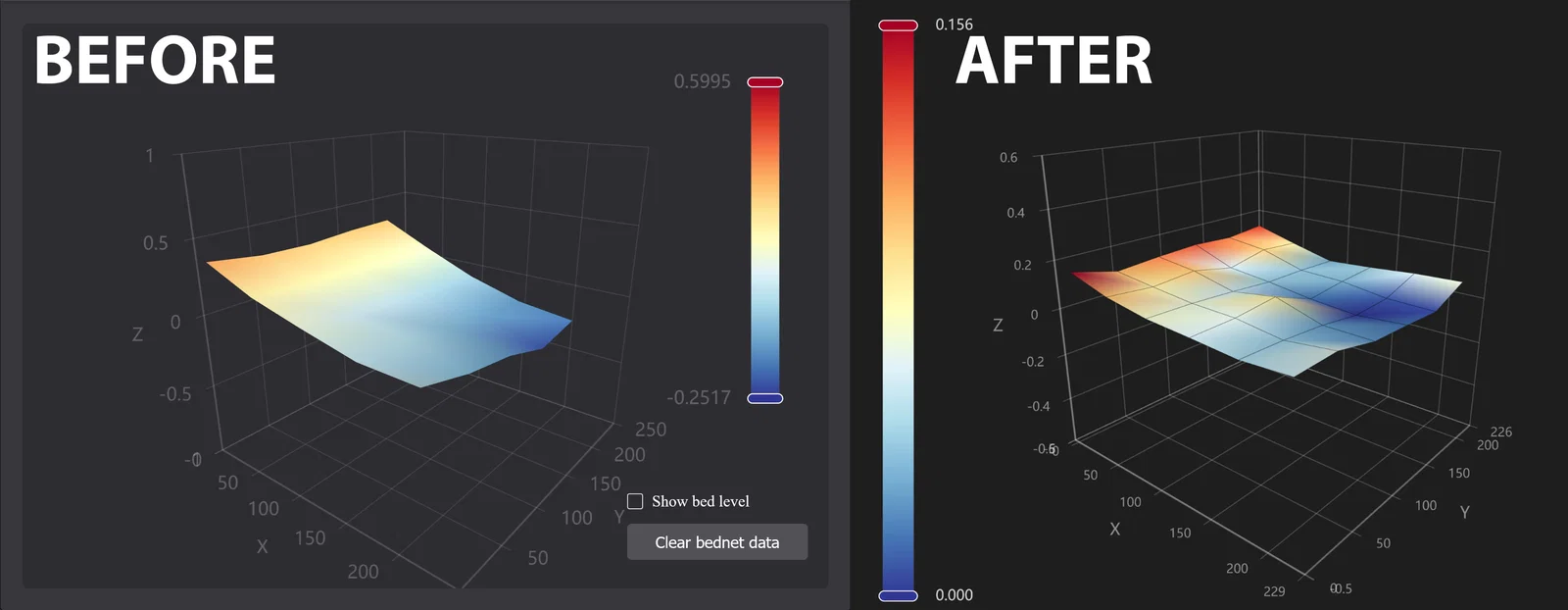

Đây là bed của máy mình trước và sau khi dùng sloped shim (mình có root và cài Mainsail trên máy ở khoảng giữa hai ảnh nên nhìn sẽ khác):

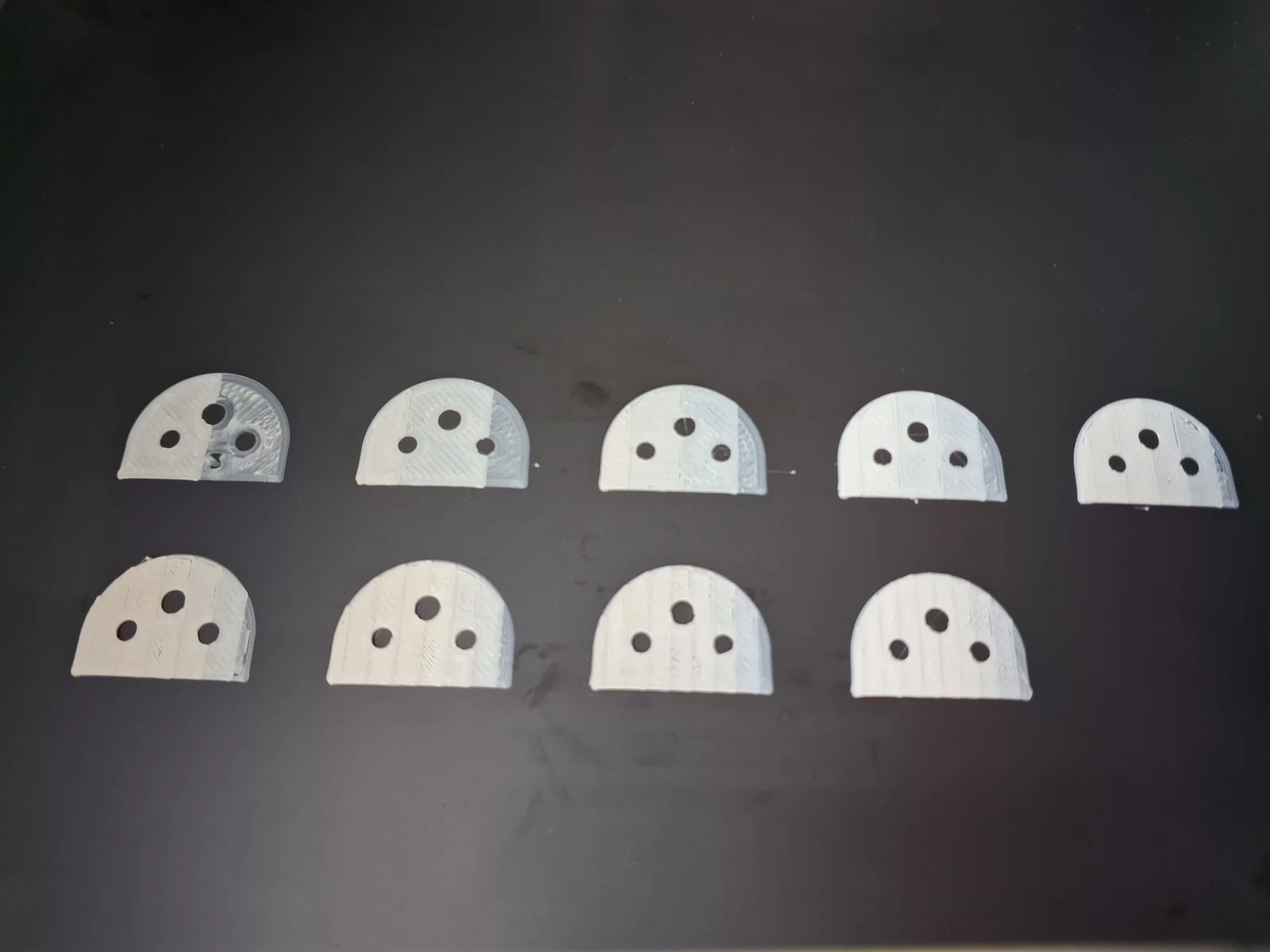

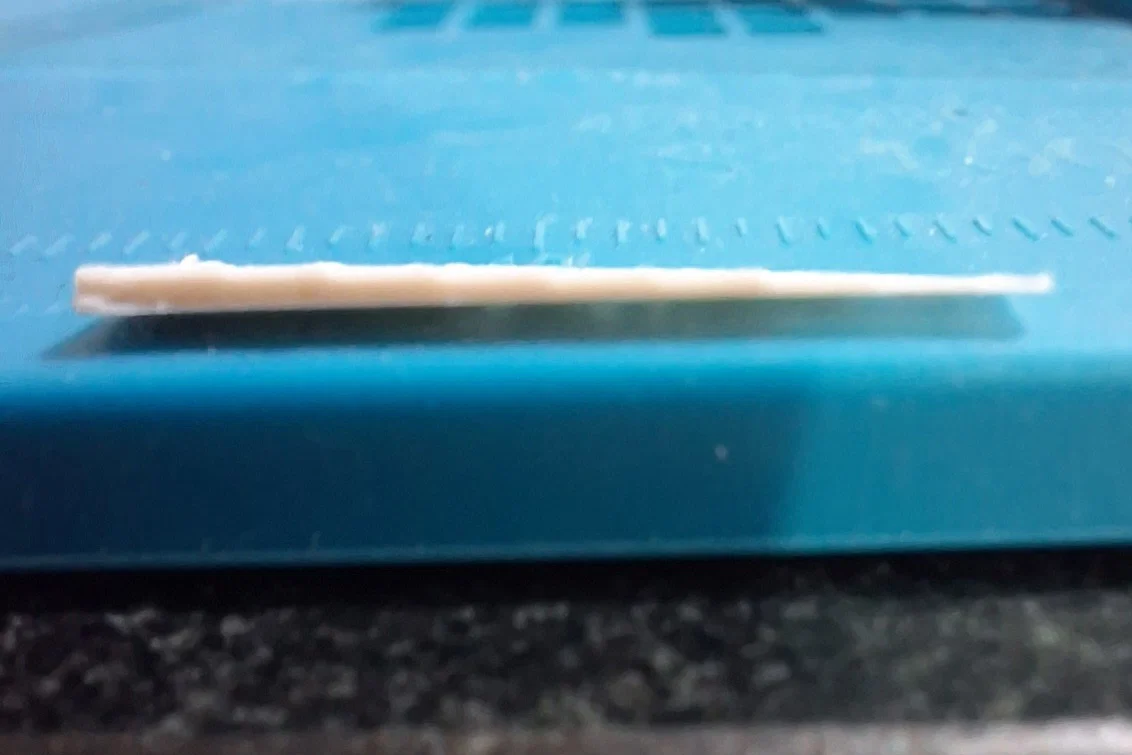

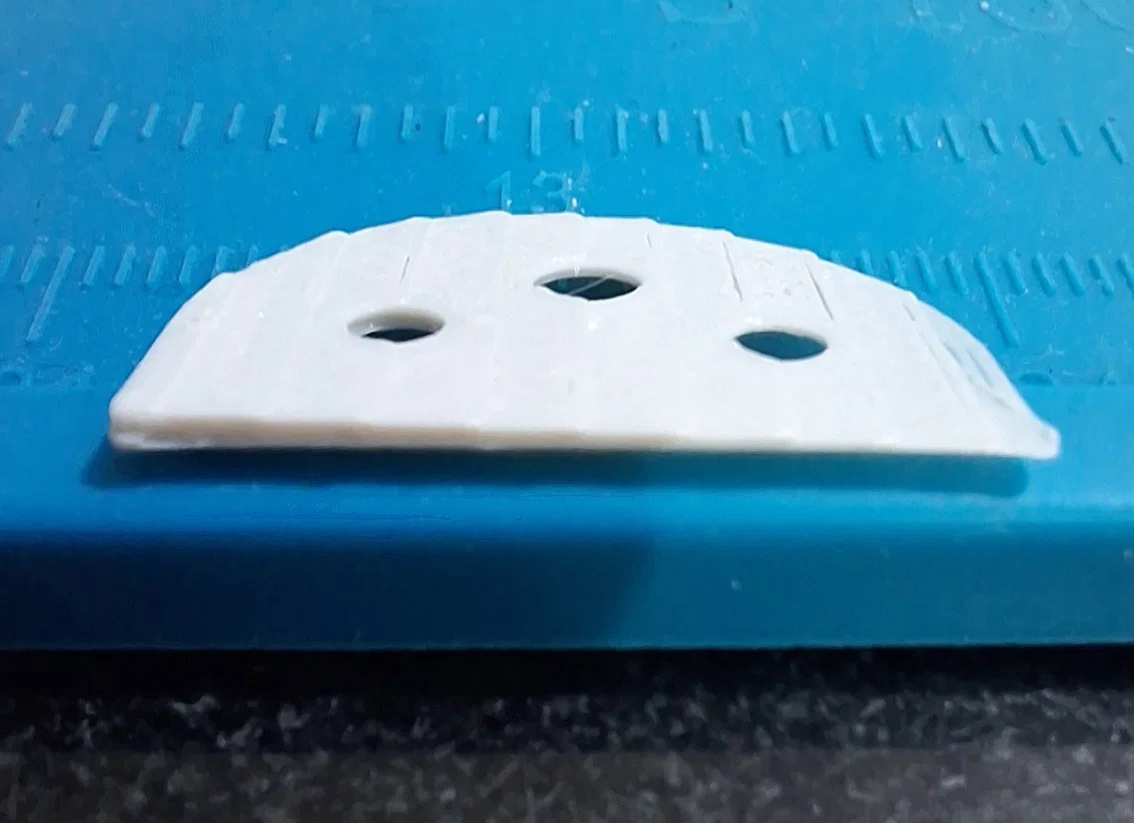

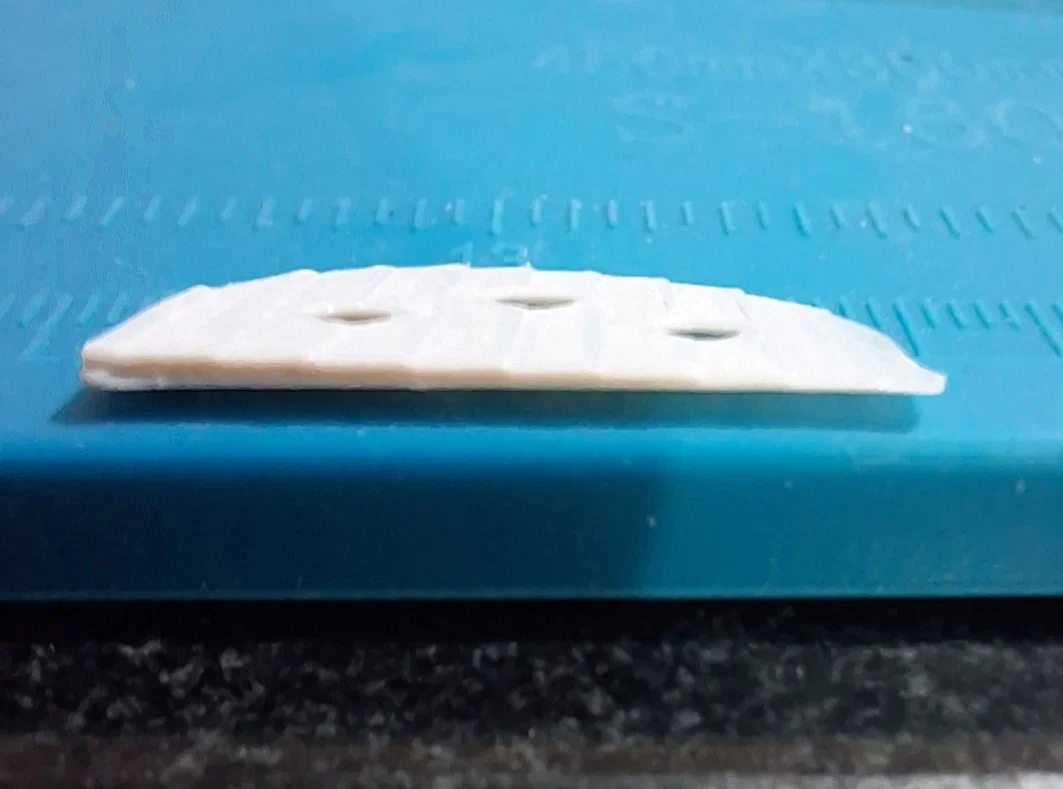

Có 2 file .3mf để tải về: shim trong mỗi file sẽ dốc về một phía khác nhau, và trong mỗi file có đủ shim từ 0.2mm đến 1.0mm. Cách hoạt động của độ dốc là: một phía của shim sẽ có độ dày đúng theo con số in trên đó, còn phía bên kia sẽ là 0.1mm. Ví dụ, đây là kích thước của miếng có chữ “0.7”:

Mình cũng đính kèm luôn các file .f3d mình làm (dựa trên project gốc của @NeedItMakeIt) để bạn nào muốn chỉnh sửa/tuỳ biến thêm thì dùng nhé :)
