Chốt gắn ống dẫn gió cho AXP-90 x47 + Noctua NA-FD1
Bộ peg dùng 4 cái để gắn gọn ống dẫn gió foam Noctua NA-FD1 lên Thermalright AXP-90 x47 trong case Formd T1. Thiết kế friction fit, không vướng kẹp quạt; có thể thêm ống nhựa, remix chỉnh chiều cao, và scale +/-1%.
Mô tả

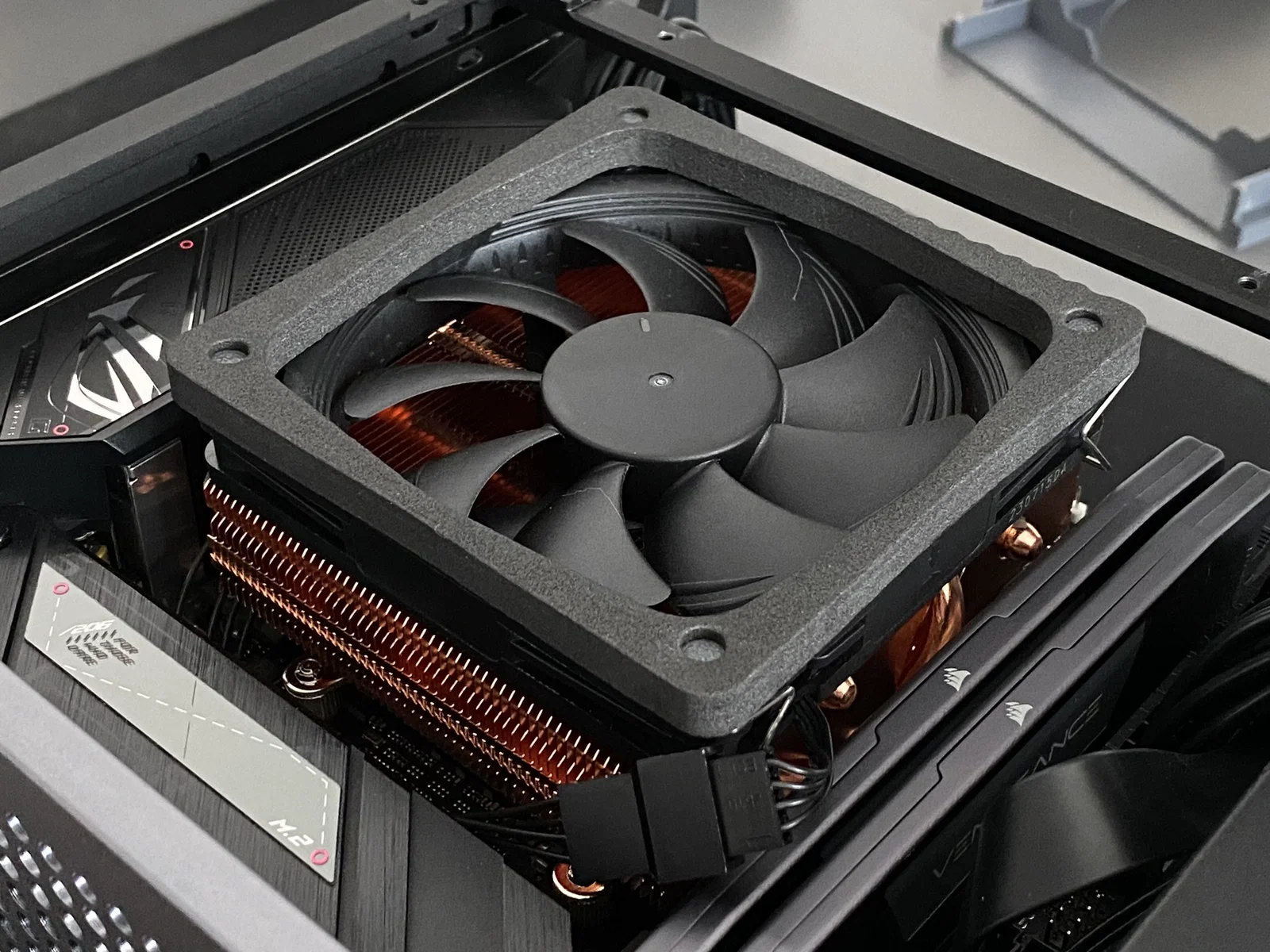

Dự kiến dùng trong case Formd T1 ở cấu hình 3 slot, với “bộ ba thánh” tản khí:
- Thermalright AXP-x47 Full Copper
- Noctua NF-A9x14
- Noctua NA-FD1

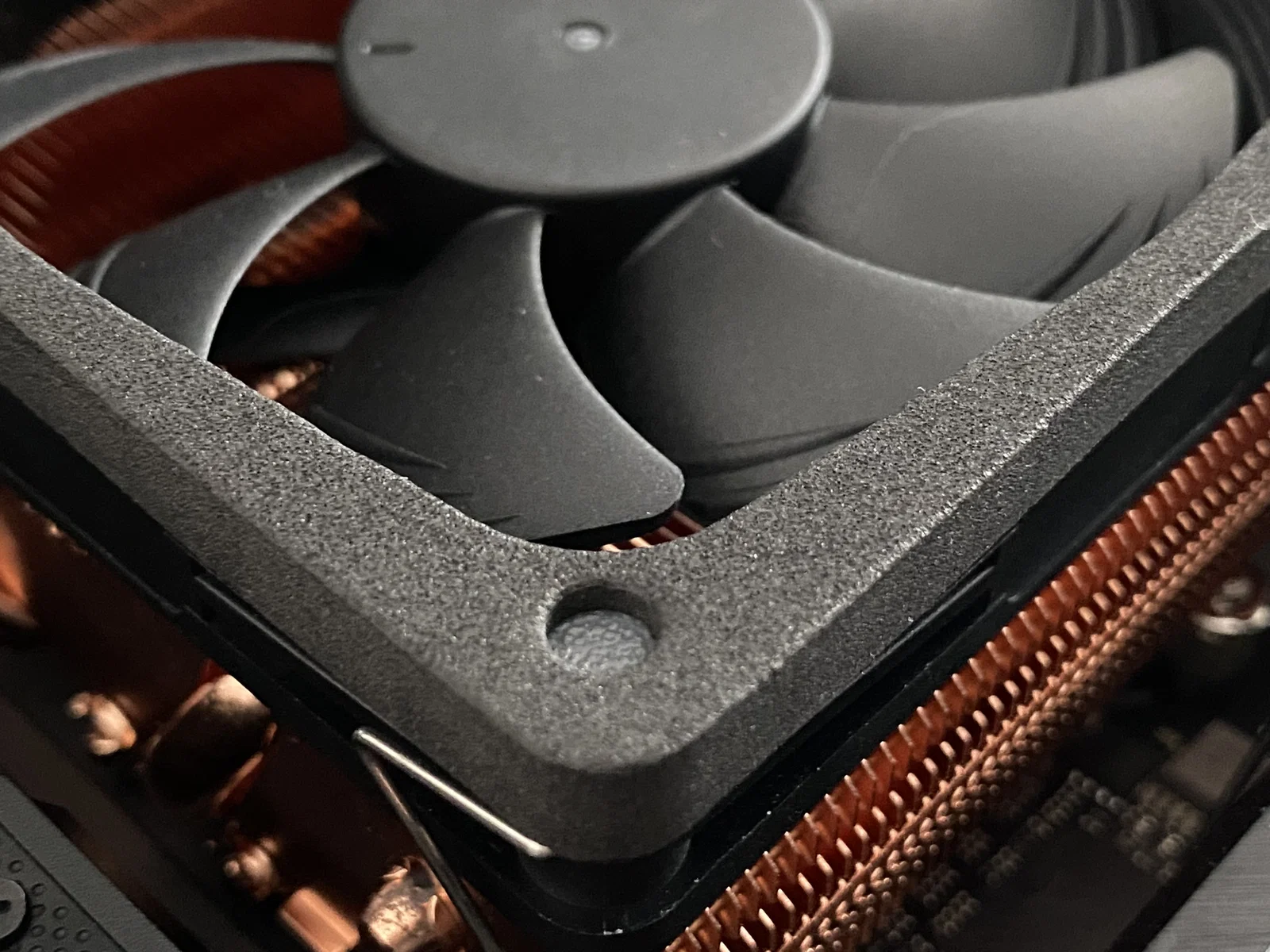

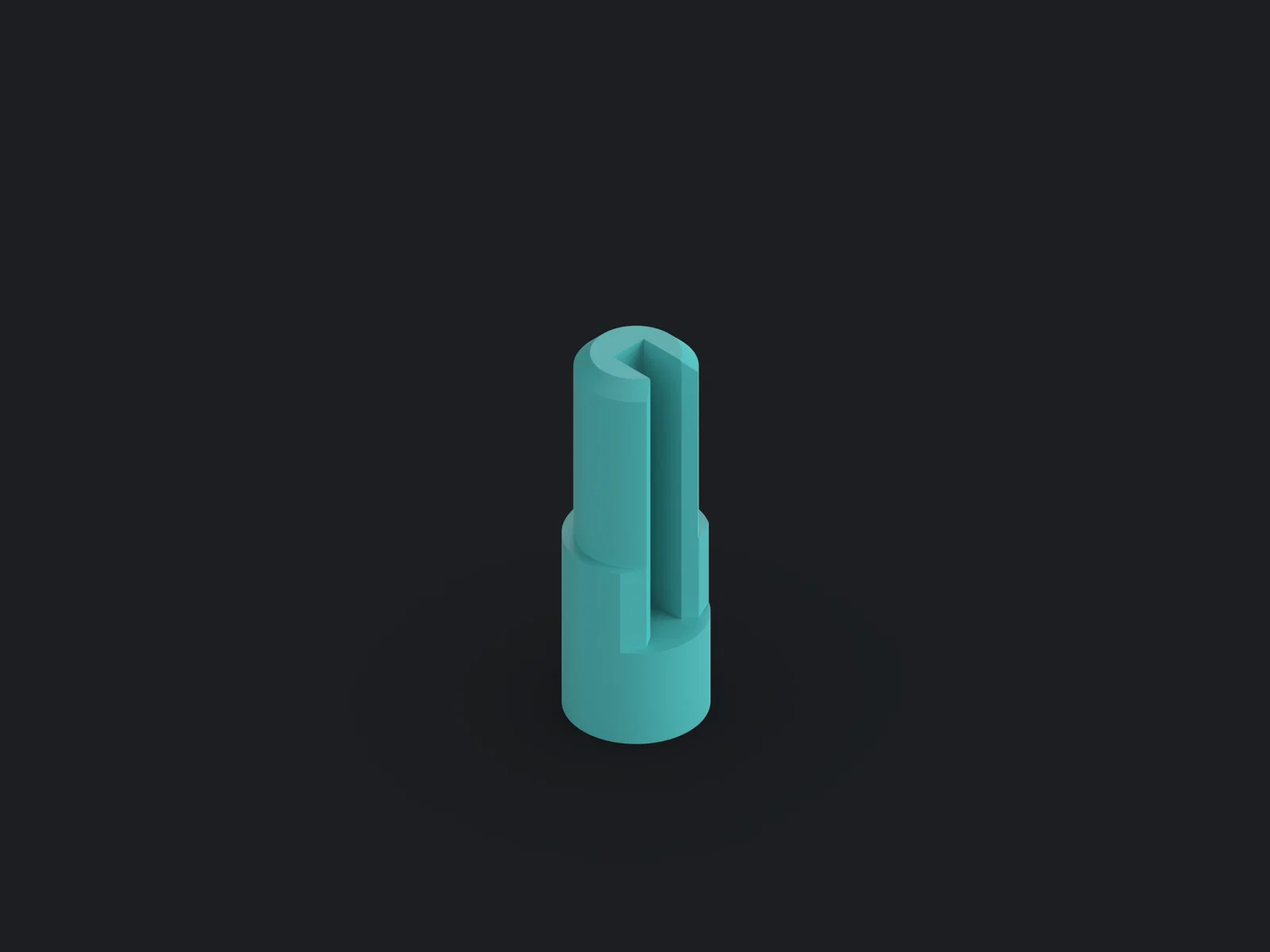

Các peg được thiết kế để lắp kiểu friction fit (ép chặt bằng ma sát) và vẫn chừa khoảng hở để không vướng các fan retainer clips.
Bạn cũng có thể trượt các ống nhựa đi kèm vào bên ngoài peg nếu cần dùng một miếng foam dày hơn (ví dụ khi case ở chế độ 2 slot). Hoặc hay hơn nữa là bạn remix thiết kế và chỉnh phần đầu peg theo đúng chiều cao bạn muốn.
Có thể bạn sẽ cần scale model +/- 1% để độ fit vừa khít cho chuẩn.
Mình in bằng filament ASA.
Changelog
- Thêm bản v2 với chiều cao tăng nhẹ
- Thêm file Fusion360 dạng parametric để dễ tinh chỉnh
