Jig router làm mối ghép Masons mitre cho worktop

Jig được thiết kế để làm mối ghép sâu 30mm cho mặt bàn (worktop) sâu 750mm. Với những tấm hẹp hơn thì chỉ cần tự tính theo kích thước. Độ sâu tối đa của mối ghép là 35mm; nếu cần độ âm (inset) nhỏ hơn thì chỉ việc canh offset jig “qua bên trái” như trên hình.

Print instructions:

• PLA
• 0.3 layer height
• 0.6 nozzle
• Bottom thicknes 3mm
• 5 perimeters
• Top surface none
• Infill Honeycomb

Quy trình phay (milling):

• Jig được làm cho dao phay (mill) 10mm và copy ring 17mm

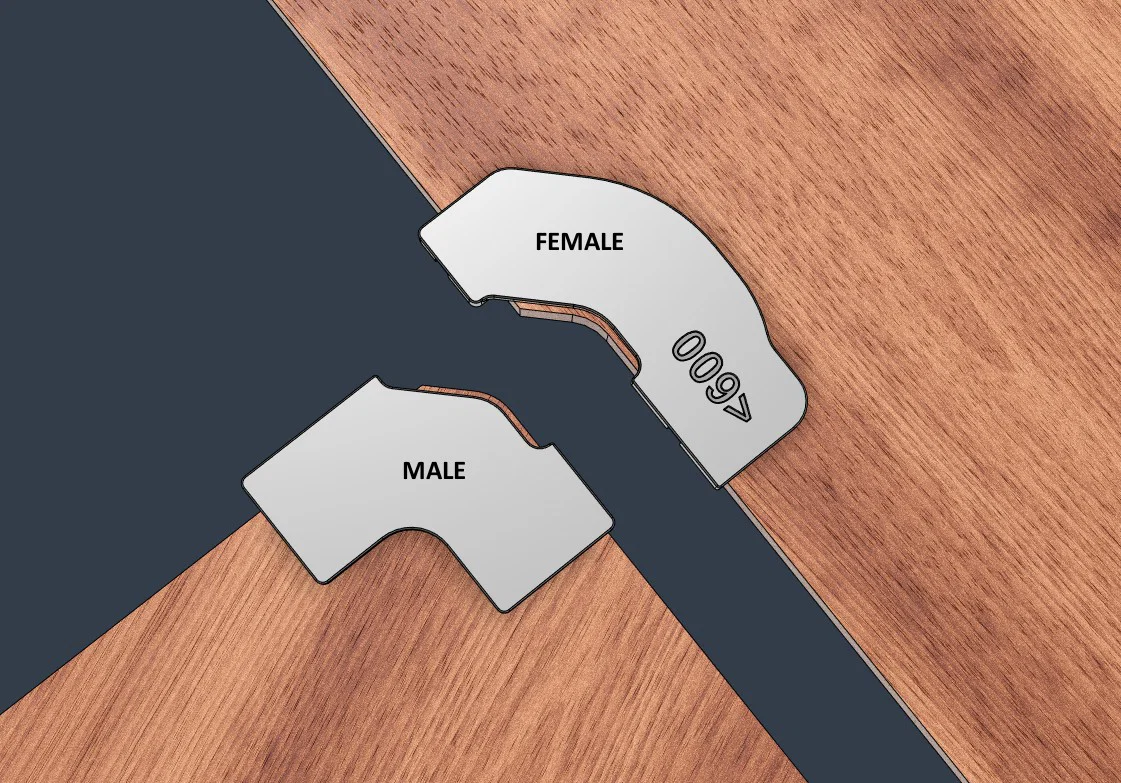

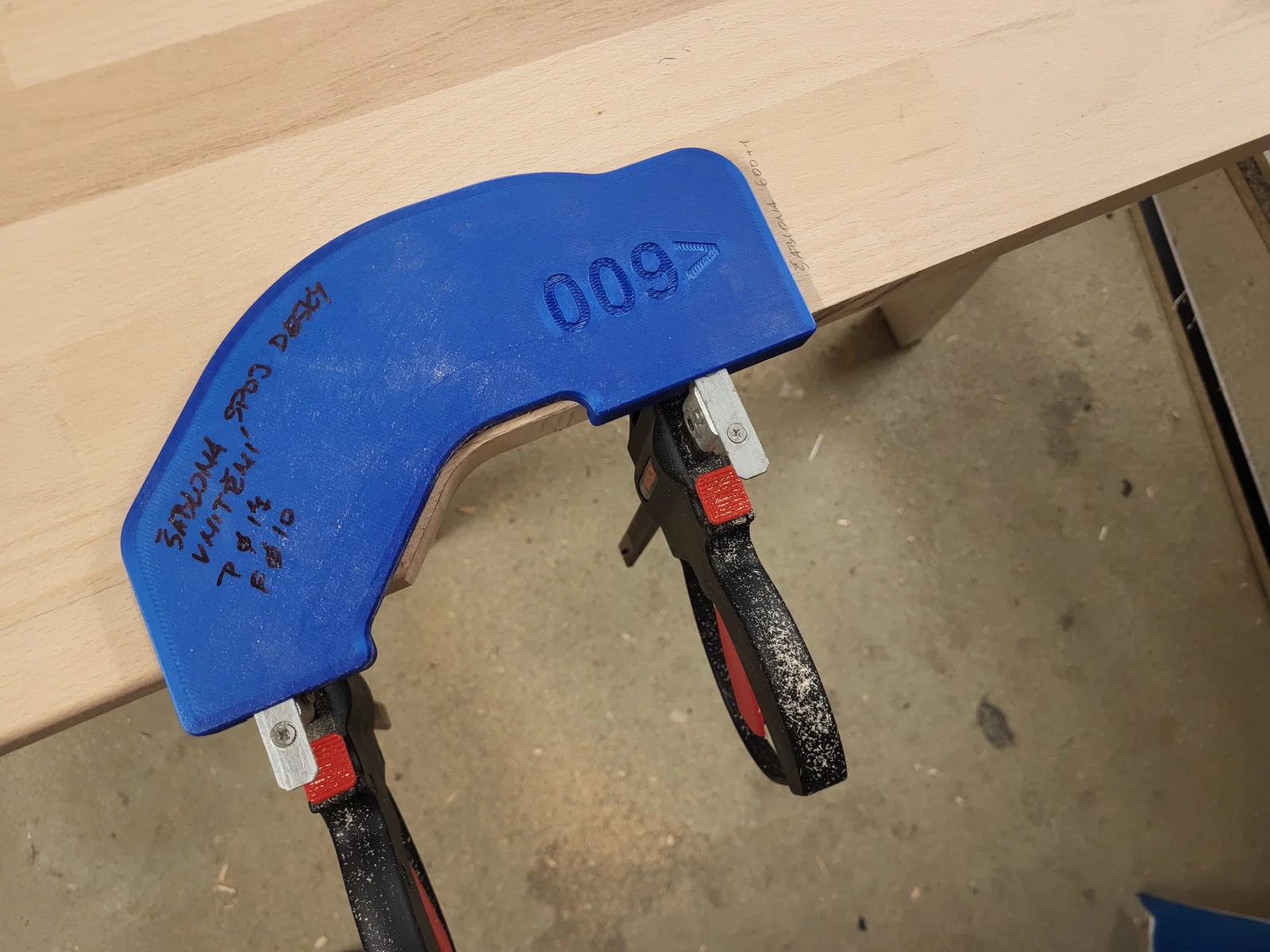

• Mối ghép male làm rất đơn giản: canh jig, kẹp (clamp) lại là xong – cho phần bàn male âm 30mm
• Mối ghép female

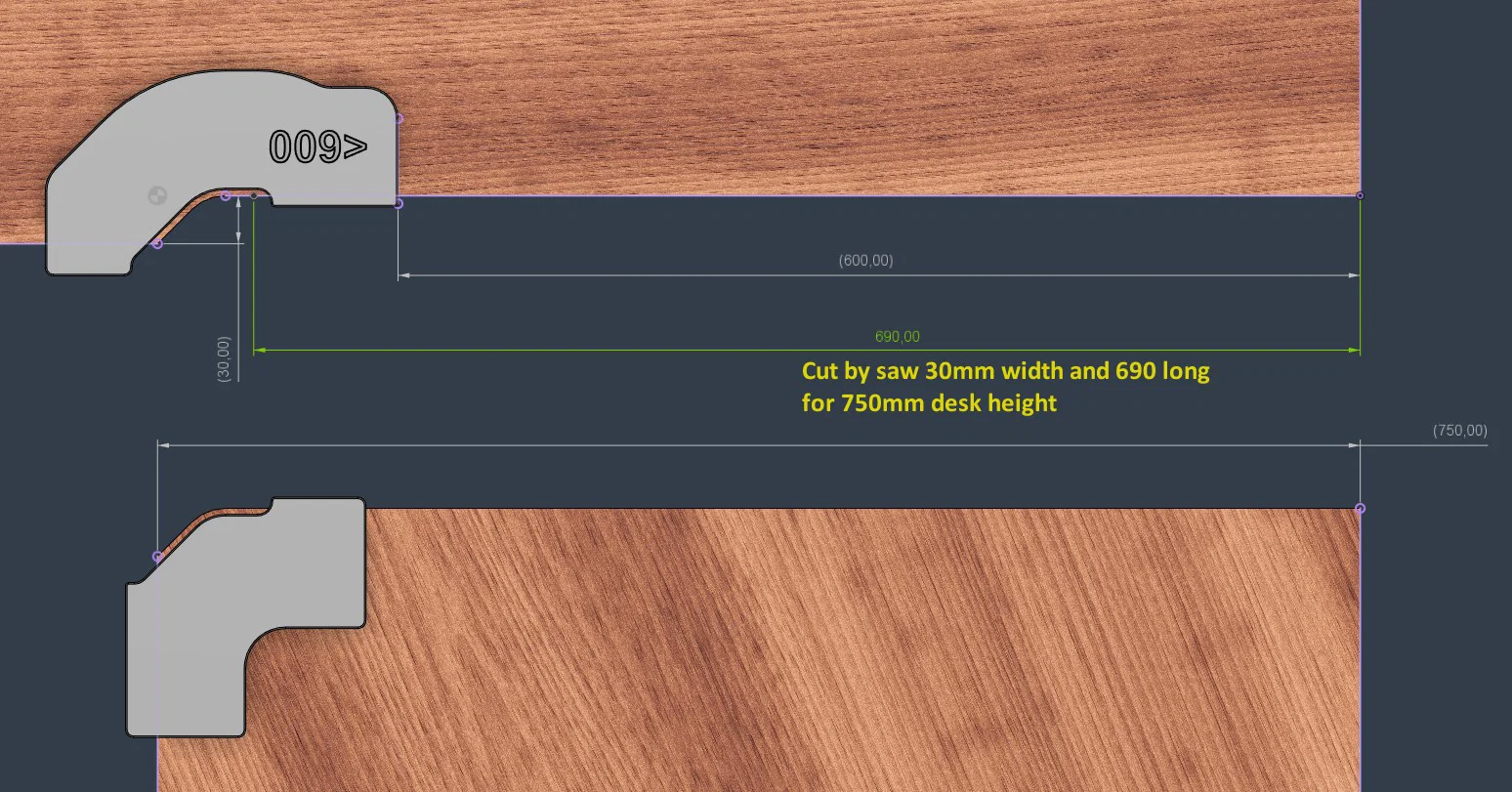

  • Trước tiên cần cắt bỏ phần vật liệu dư ở phần trong của mối ghép (30mm)
  • Dừng đường cắt ở vị trí cách đầu tấm 690mm, rồi dùng cưa tay (handsaw) cắt bỏ phần dư
  • Sau đó canh jig female và dùng router để phay bỏ phần vật liệu dư

Cập nhật 2025-11-02:

• Thêm cặp file mới để phù hợp với collet và mill hệ inch (imperial). Làm cho collet ¾" với mill ½". Chưa test, hy vọng chạy ổn…
