Pocket Escalator - Mechanical Fidget Toy (Escalator bỏ túi)

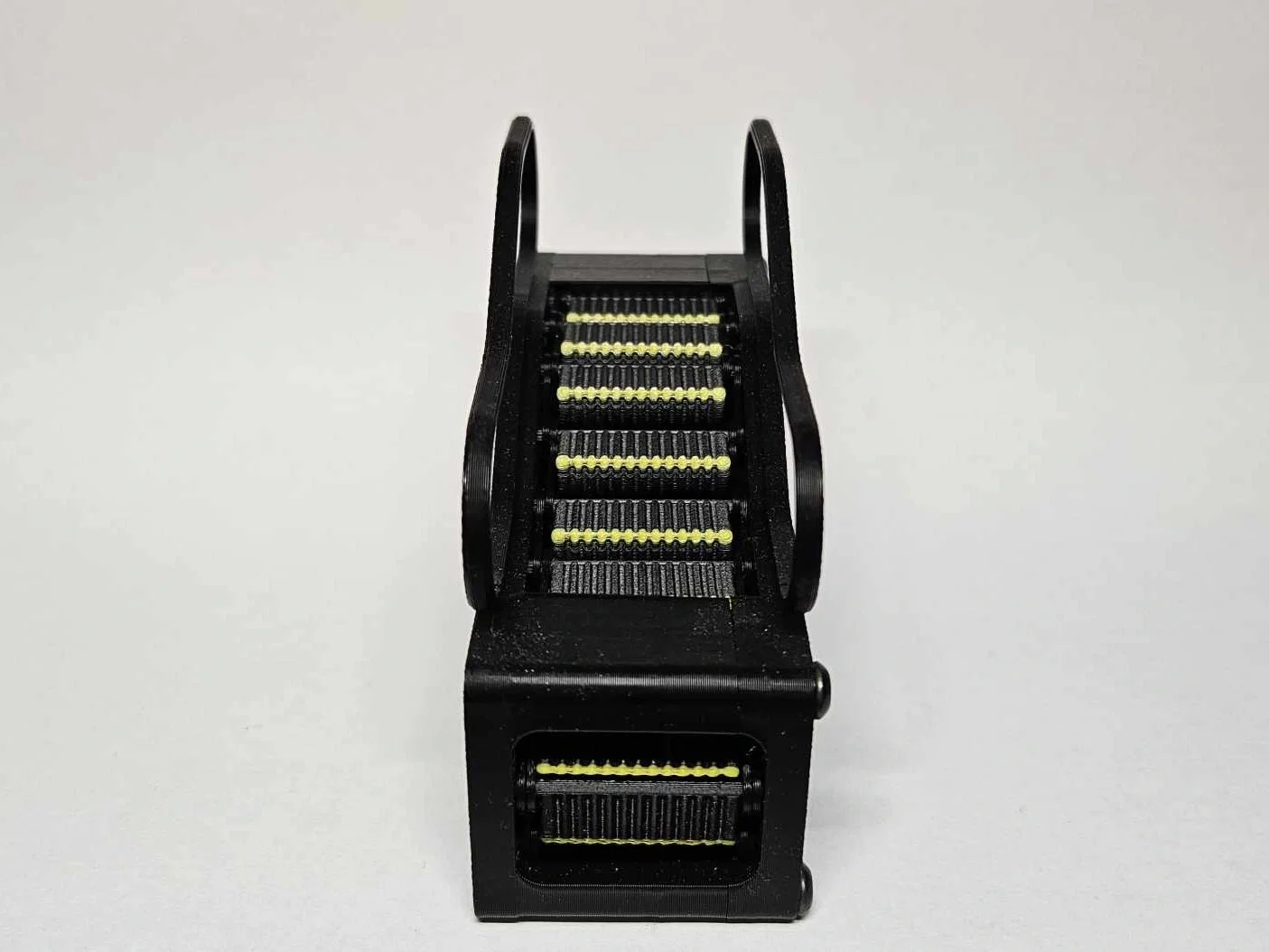

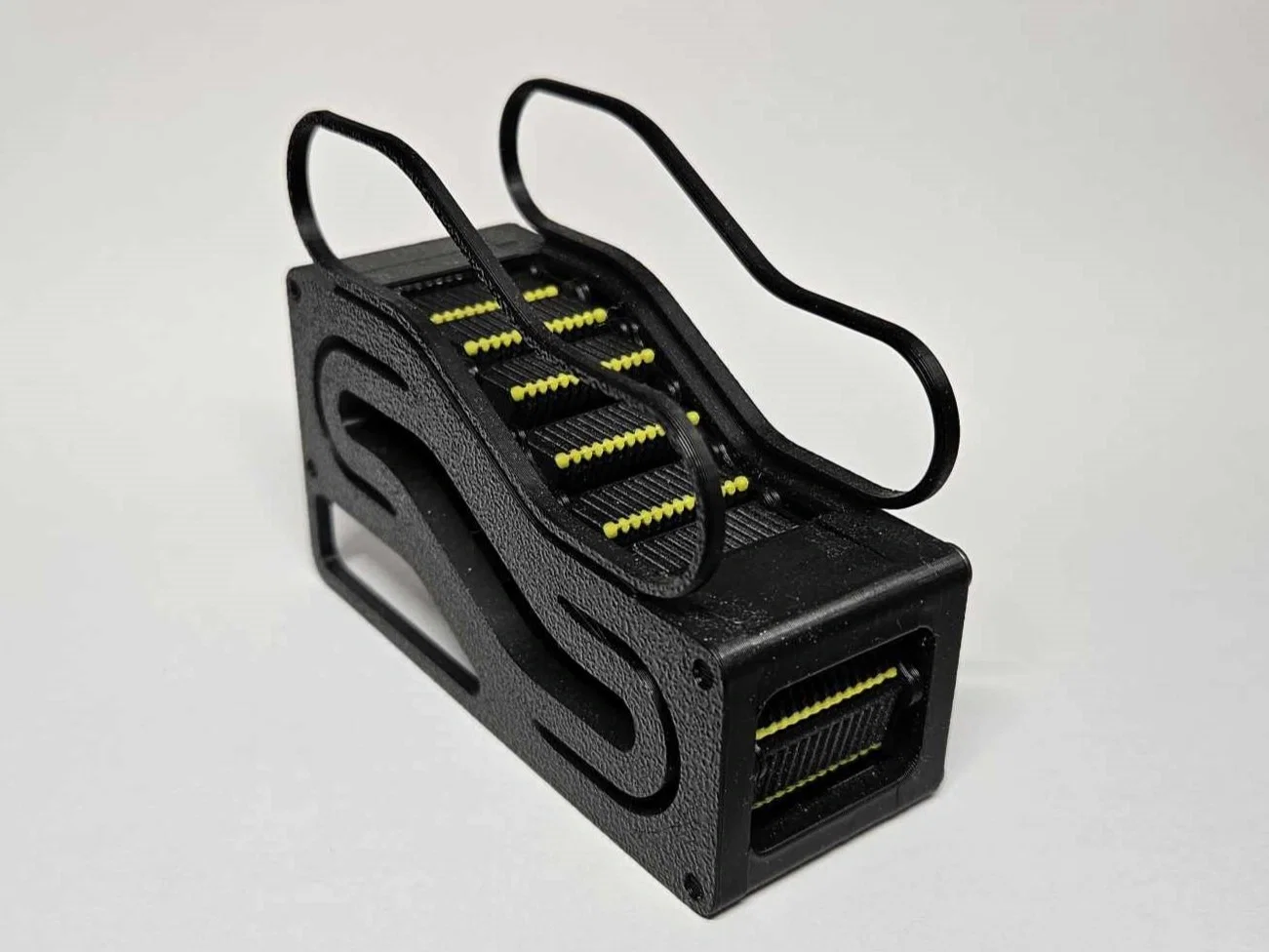

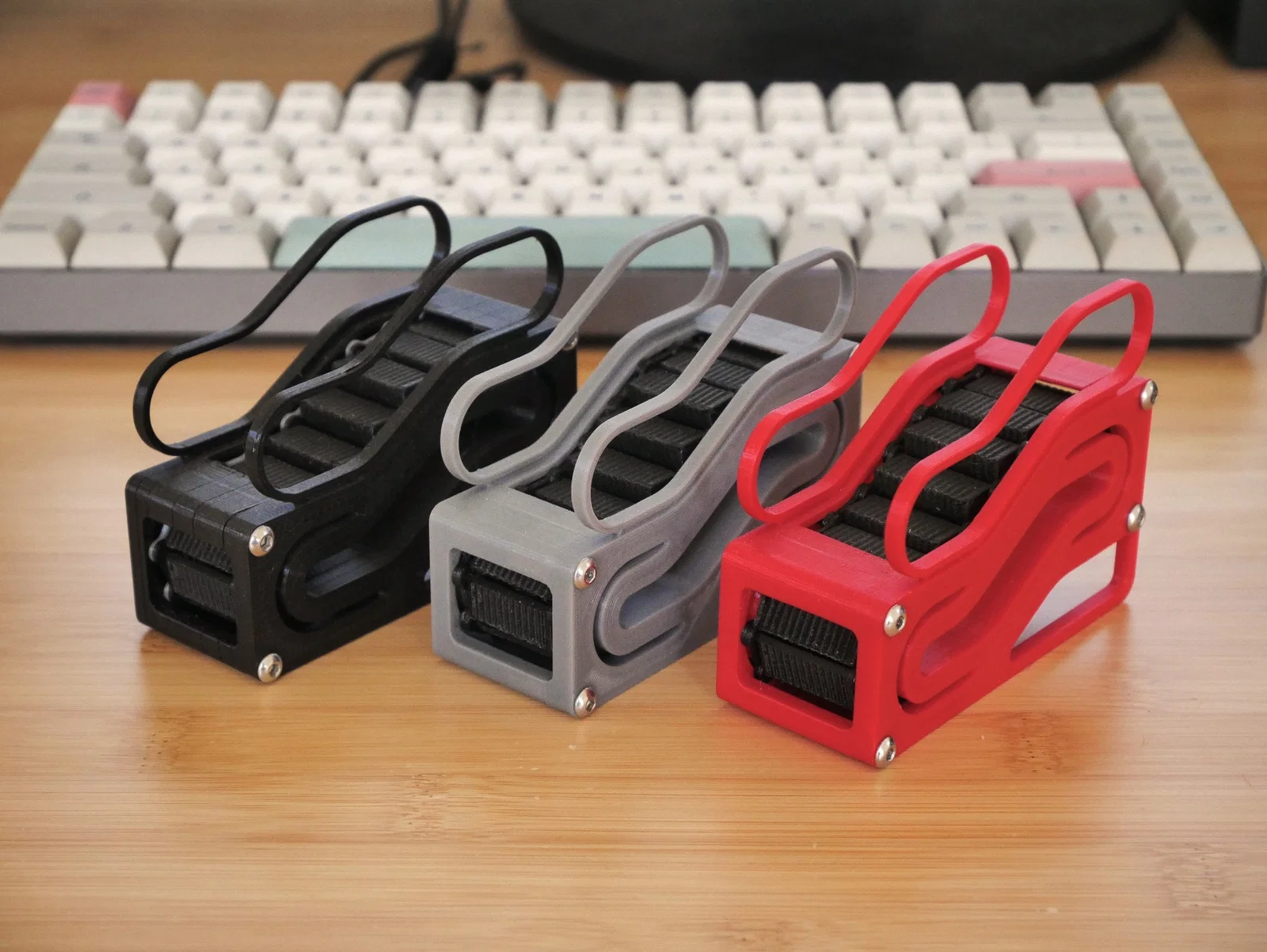

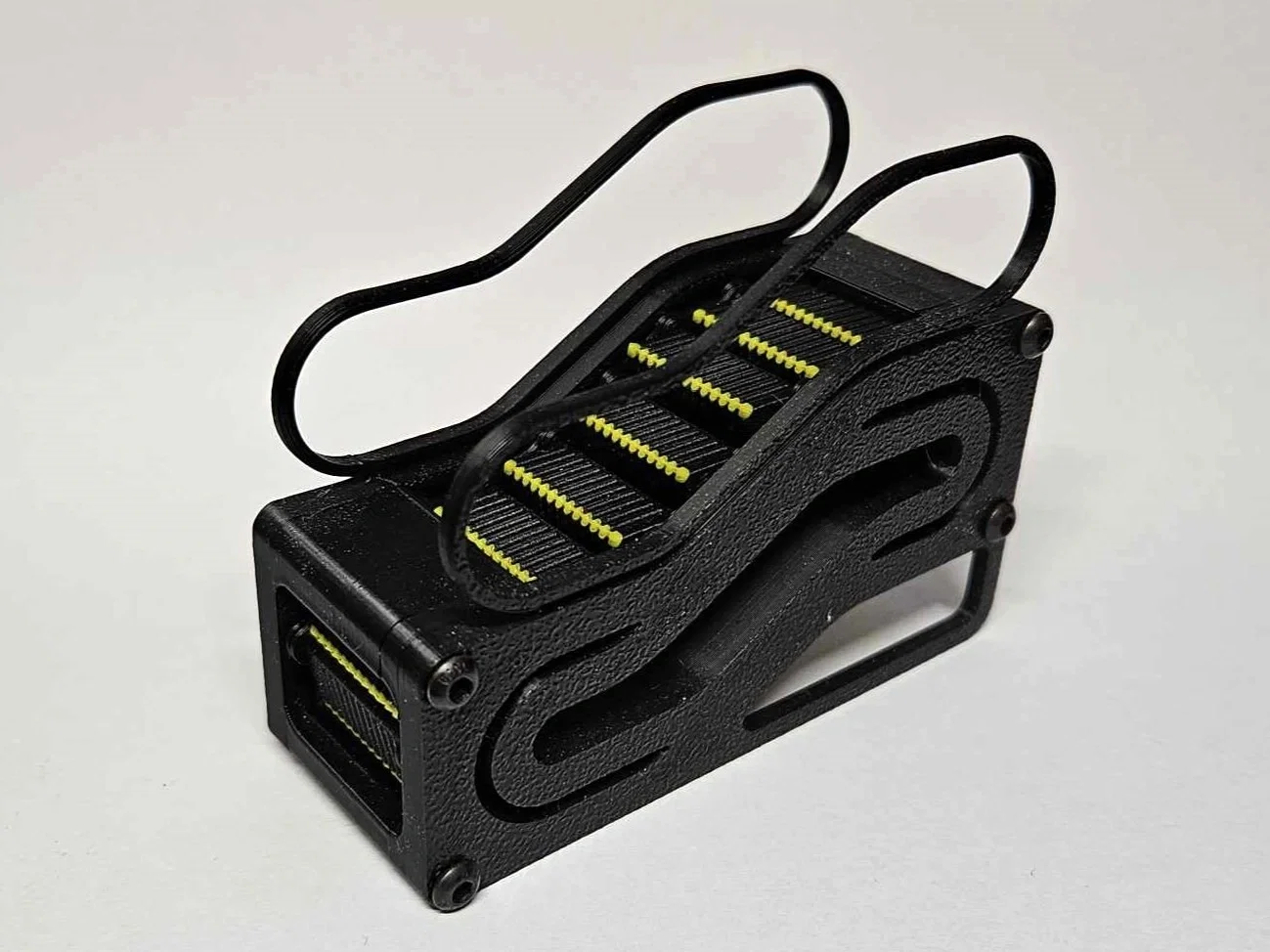

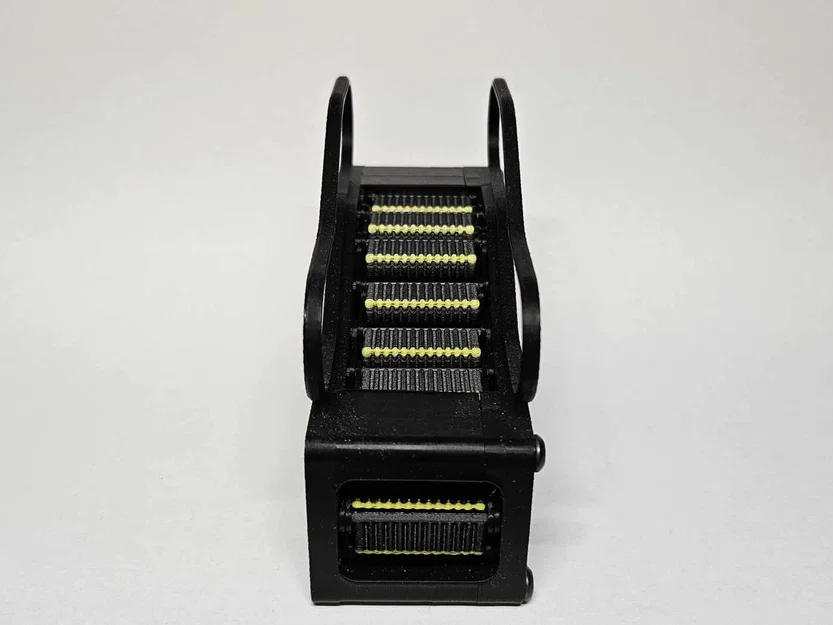

Đây là một mẫu escalator fidget toy nhỏ gọn nhưng hoạt động thật. Về cơ chế, nó vận hành tương tự các mẫu escalator kích thước lớn của mình, nhưng để đơn giản thì đã bỏ phần drive sprockets và núm vặn. Bạn có thể “fidget” với cái escalator này bằng cách đẩy các bậc thang lên xuống.

Có kèm file cho phiên bản không có tay vịn (handrails) để dễ nghịch hơn.

Cảnh báo: Do kích thước model khá nhỏ, đây là một mẫu khó để in và lắp ráp. Nhớ đảm bảo máy in của bạn đã được calibrate thật chuẩn. Chỉ cần có chút bavia/cục nhựa (blobs) hay lỗi nhỏ trên chi tiết là cơ cấu sẽ chạy kém mượt liền. Nếu chuyển động chưa mượt, khuyến nghị bôi một ít mỡ bôi trơn nhẹ (light grease).

Thiết lập in khuyến nghị:

0.1mm, 2+ perimeters, infill bao nhiêu cũng được

Phần không in (non-printed) cần chuẩn bị:

• 4x ốc M3x10mm

Chi tiết in (printed parts):

• 1 track guide
• 1 mirrored track guide
• 20 steps
• 40 chain links
• 1 assembly jig

Hướng dẫn lắp ráp

[Video sắp có]

Lưu ý: đây vẫn đang là bản work-in-progress, sẽ được cập nhật thêm chi tiết trong thời gian tới.

1. Đặt 20 chain links vào các khe trên assembly jig. Làm theo pattern khoét sẵn trên jig; các chain links cần chồng lên nhau và xen kẽ kiểu một cái nằm trên, một cái nằm dưới.
2. Luồn các steps xuyên qua chain links vào assembly jig. Phần mặt phẳng của steps nên hướng ra phía vòng ngoài.
3. Sau khi đã gắn hết steps, đặt phần chain links còn lại lên các chốt (pins) đang lộ ra trên steps. Phần này cũng phải xen kẽ trên/dưới.
4. Lấy track guide và đặt cẩn thận xuống trên các steps. Các pins lộ ra phải nằm gọn trong các rãnh (tracks) của track guide.
5. Lật ngược toàn bộ cụm lại, rồi tháo assembly jig ra bằng cách nhấc thẳng lên.
6. Đặt track guide còn lại lên trên steps, đảm bảo pins của steps nằm đúng trong rãnh. Bước này rất “khó chịu”, nên làm từ từ cẩn thận. Hai miếng track guide cần áp sát nhau, gần như không có khe hở. Lúc này các steps sẽ được kẹp kín bên trong hai track guides.
7. Siết cố định toàn bộ bằng 4 ốc M3x10mm.
