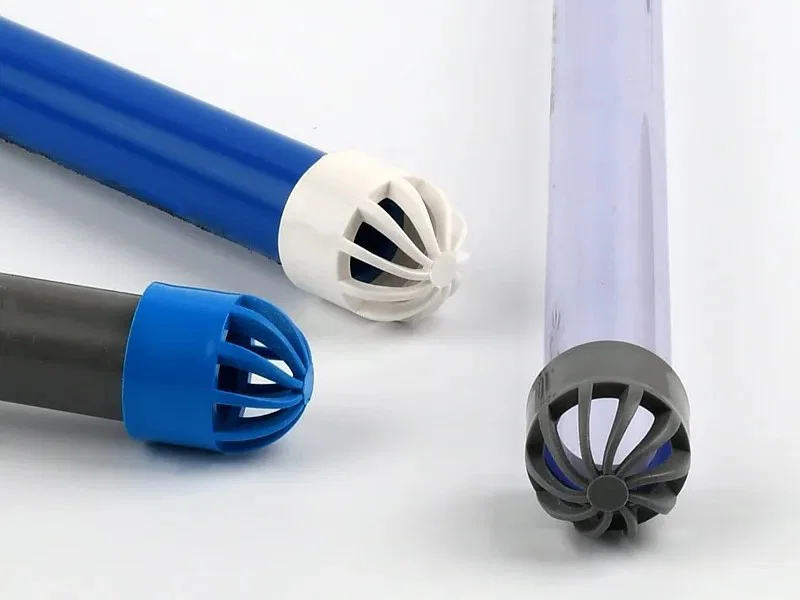

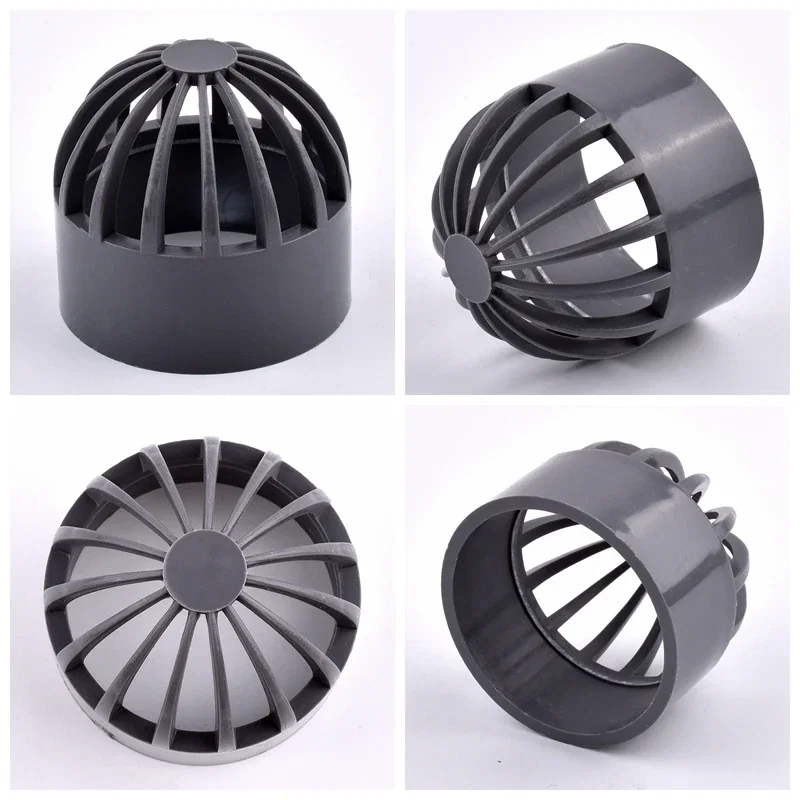

Nắp/Filter thông gió cho ống (Tube ventilation cap/filter)

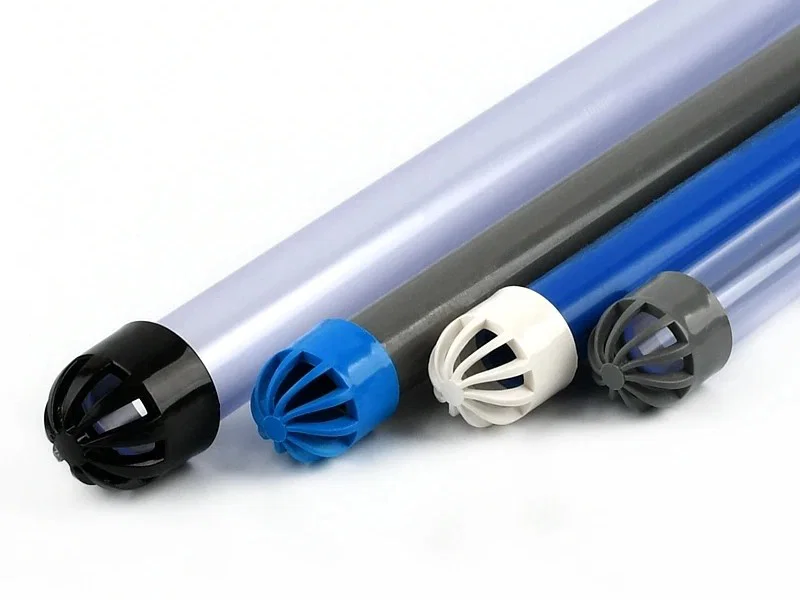

Mình đã up lên nhiều kích cỡ để vừa với các size ống/pipe tiêu chuẩn khác nhau. Các thông số như sau:

Size

Đường kính trong (Internal Diameter)

Đường kính ngoài (Outside diameter)

Độ dày (Thickness)

Chiều cao (Height)

Khoảng hở tối đa (Max spacing)

20

20 mm

24.8 mm

2.4 mm

26.9 mm

3.9 mm

25

25 mm

29.8 mm

2.4 mm

29.2 mm

4.3 mm

32

32 mm

37 mm

2.5 mm

32.6 mm

4.4 mm

40

40 mm

45.8 mm

2.9 mm

41 mm

4.9 mm

50

50 mm

56.2 mm

3.1 mm

52 mm

5.4 mm

63

63 mm

70.2 mm

3.6 mm

59.3 mm

6.1 mm

75

75 mm

83 mm

4 mm

68.7 mm

6.5 mm

90

90 mm

98.8 mm

4.4 mm

81.6 mm

7 mm

110

110 mm

120 mm

5 mm

97.9 mm

8.6 mm

Mình cũng đã up kèm file Fusion 360 với đầy đủ tham số để bạn tự làm nắp theo kích thước custom, nếu mấy size ở trên không vừa ống của bạn.

Vật liệu: Nên chọn vật liệu an toàn cho cả cá và cây. Thường người ta khuyên dùng ABS hoặc loại food-safe PLA phù hợp, và cũng hay được khuyên phủ thêm một lớp epoxy an toàn để bịt kín bề mặt bản in.

Để bán hợp pháp các mẫu ĐÃ IN (PRINTED), bạn có thể xin phép mình qua link này: https://www.patreon.com/SpikeMix3D
