Hộp rugged Gridfinity 5x4 – Voron Edition

Mình rất thích hộp lưu trữ Gridfinity dạng parametric của Pred, nhưng mình không cần thiết kế kiểu stackable. Với lại mình còn thích ngoại hình của rugged box của Whity hơn nữa. Nên mình đã kết hợp cả hai lại thành một hộp Gridfinity 4x5. Và dành cho anh em mê Voron, mẫu này có nhiều nắp với các logo Voron khác nhau để bạn chọn. Các nắp được thiết kế để có thể in dễ dàng với hệ multi material.

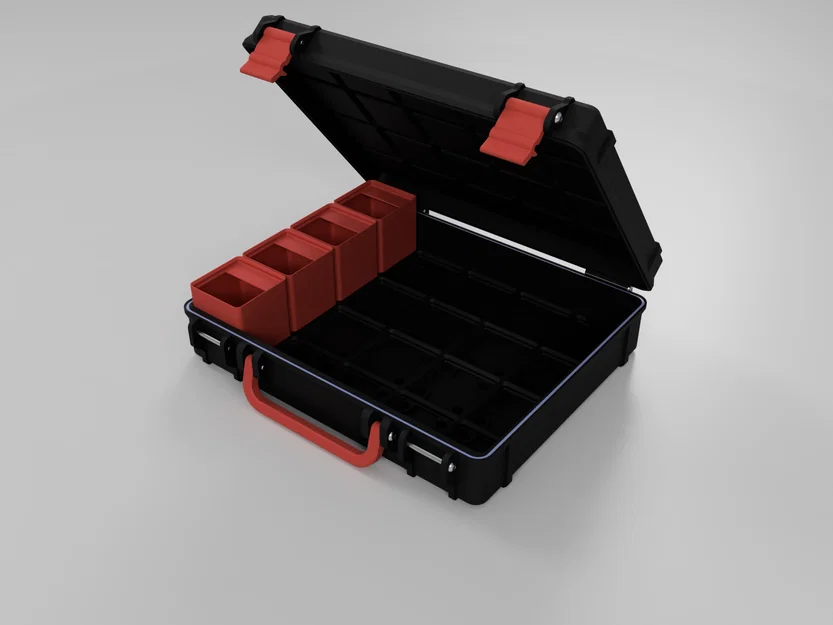

Hộp chứa được các bin cao 6U và khi đóng lại sẽ hạn chế tình trạng đồ bị đổ tràn từ bin này sang bin khác. Thiết kế hướng tới độ chắc chắn nhưng vẫn mỏng gọn nhất có thể.

Logos

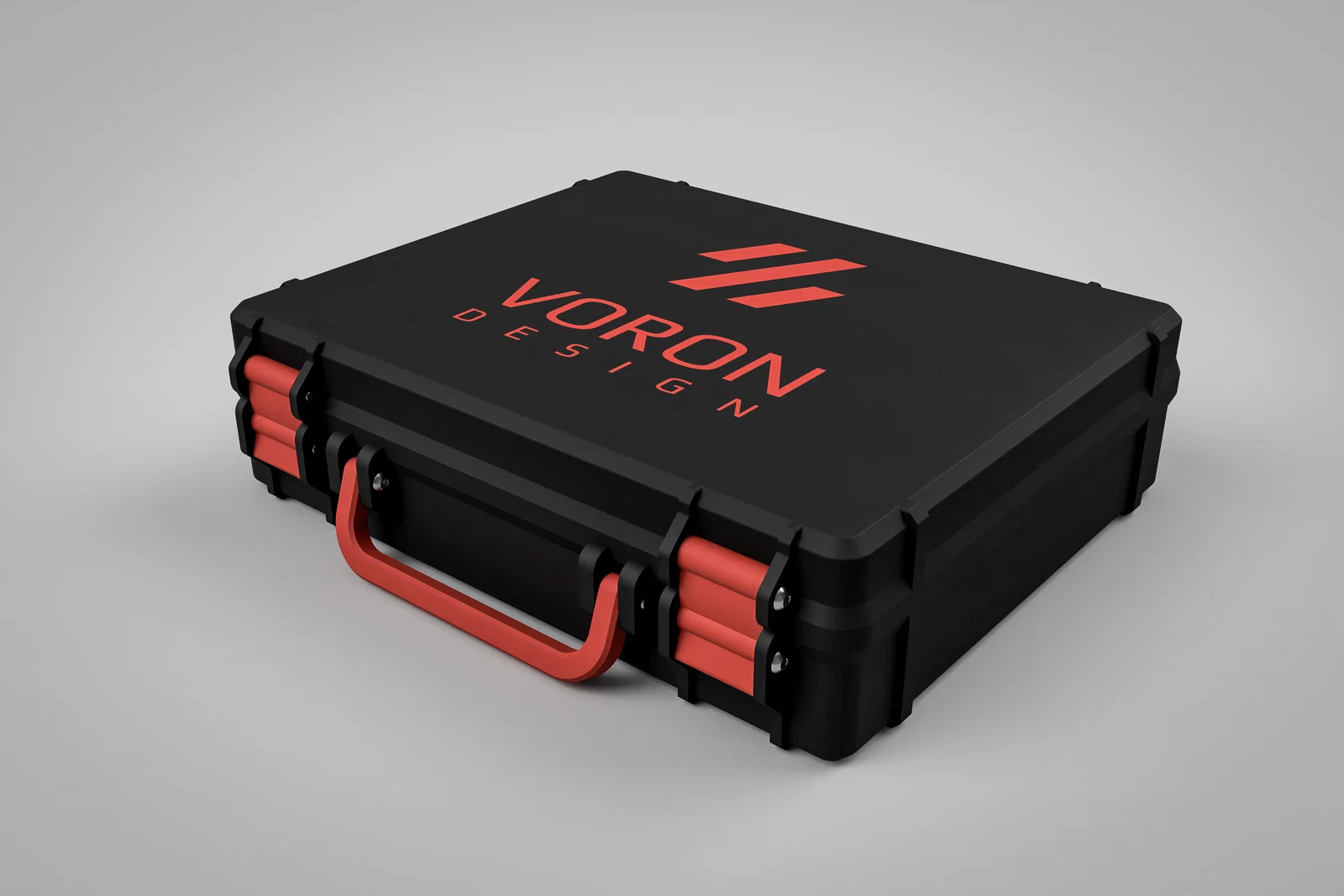

StripeAndTextLogo

StripeLogo

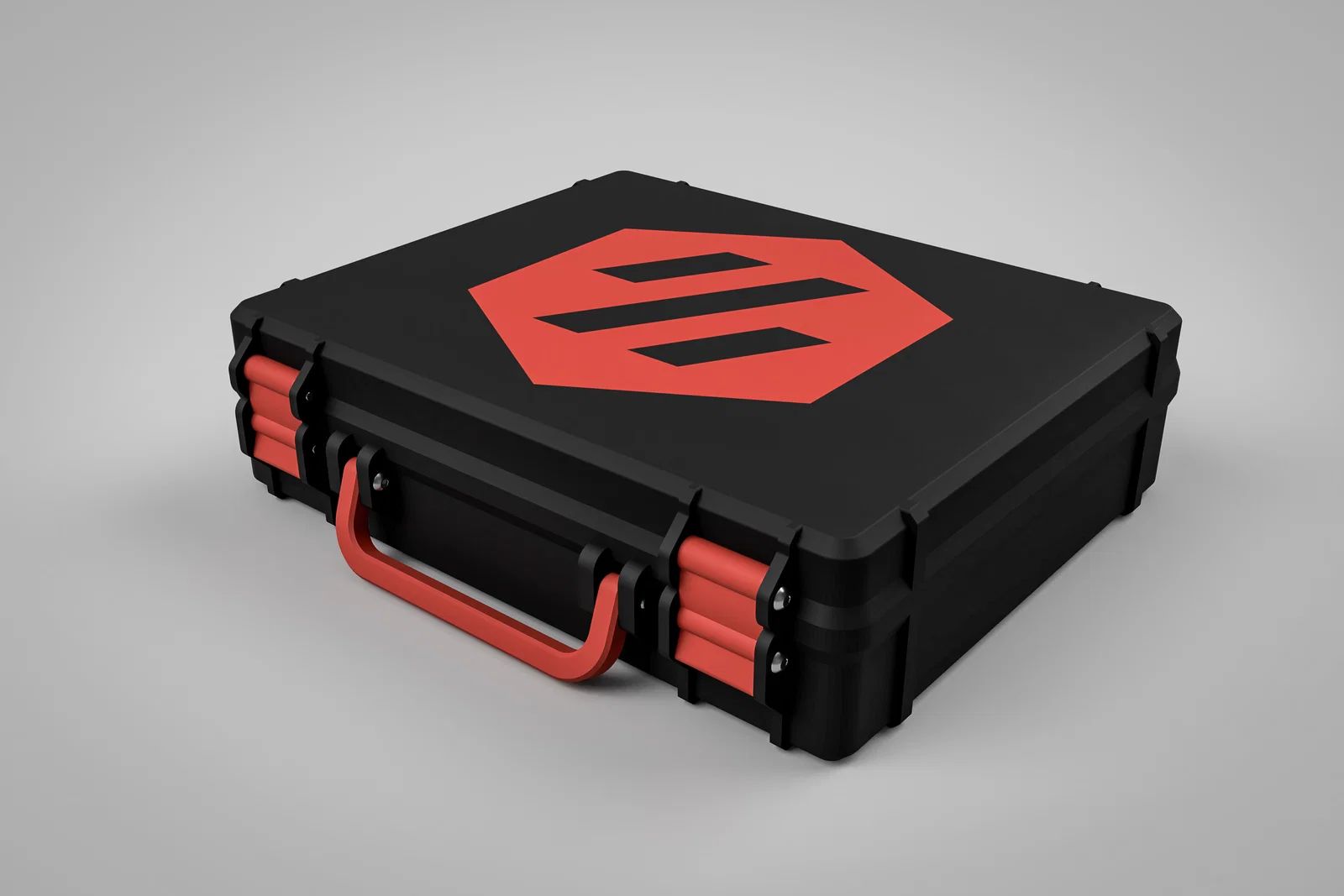

FilledHexagonLogo

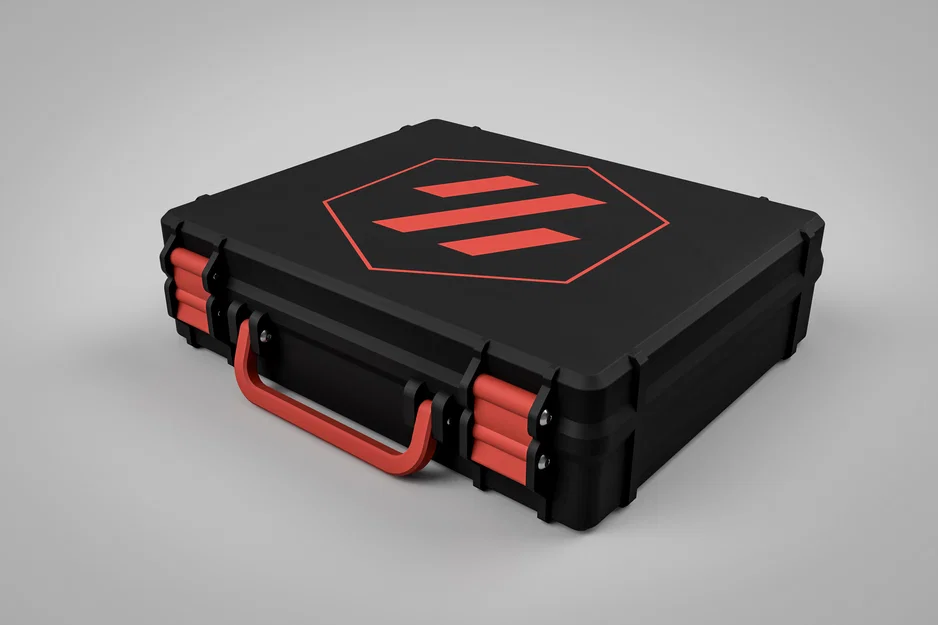

HexagonLogo

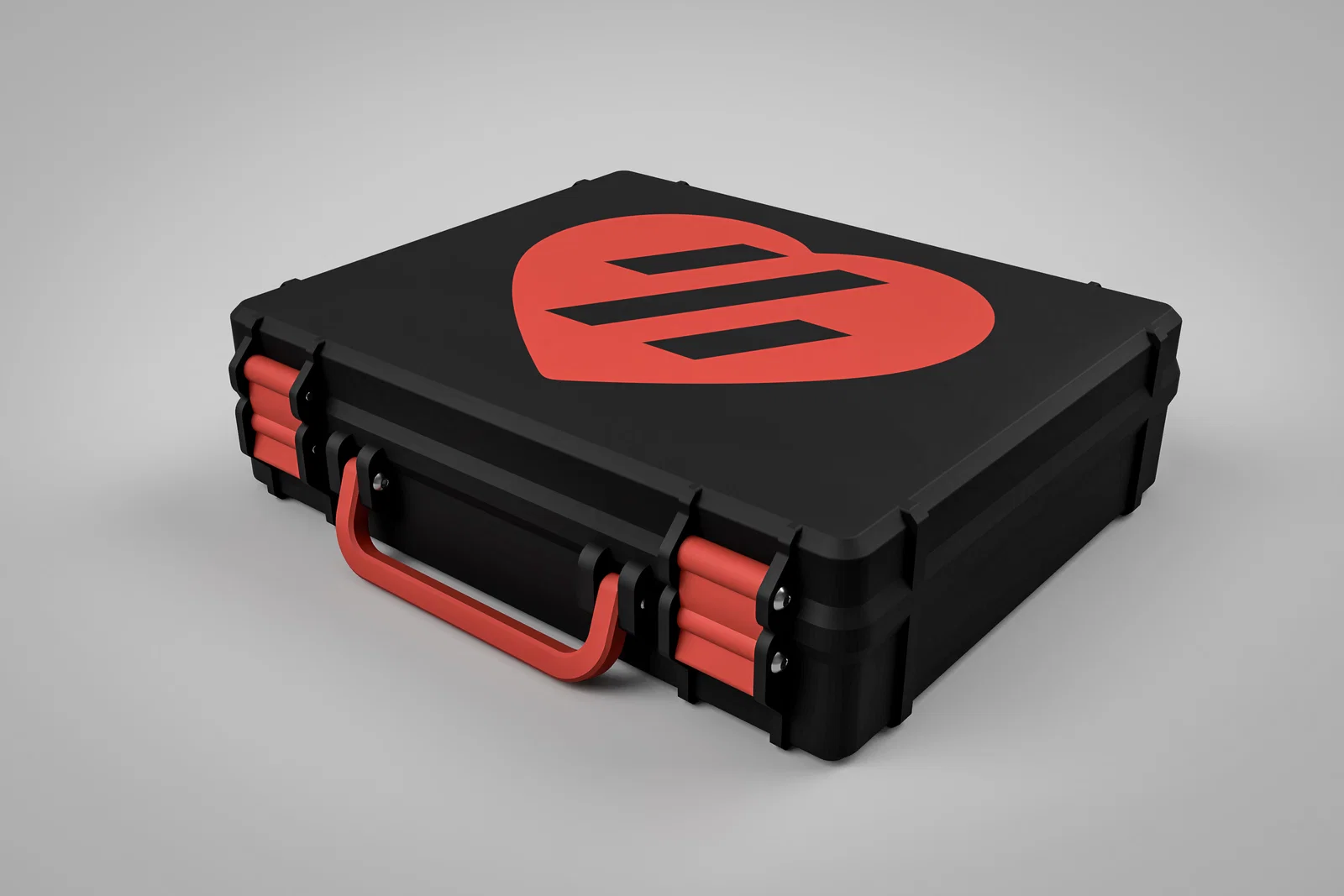

FilledHeartLogo

HeartLogo

Printing

File .stl đã được xoay/đặt hướng sẵn cho đúng. Còn file .step thì bạn cần tự kiểm tra lại.

Bạn cần in

• 1x bottom
• 1x lid (có logo)
• 1x handle
• 2x latch
• 1x seal (tuỳ chọn – nên in seal bằng TPU)

Print settings

Hộp in đẹp nhất với các thiết lập sau:

• 3 Perimeters/Walls
• 5 Bottom/Top layers
• 20% infill
• 0.2mm layer height
• Arachne cho wall generation

Multi Material Printing (lid có logo)

Nếu bạn dùng file .step thì chỉ cần gán vật liệu khác nhau cho phần logo và phần body ngay trong slicer.

Nếu bạn dùng file .stl thì cần split STL thành các phần trước, rồi mới gán vật liệu khác nhau cho lid và logo được.

Assembly

Để lắp ráp bạn cần:

• 6x vít M3x30mm cho bản lề và latch
• 2x vít M3x18mm cho handle
