Hộp rugged Gridfinity 4x5 – bản Prusa

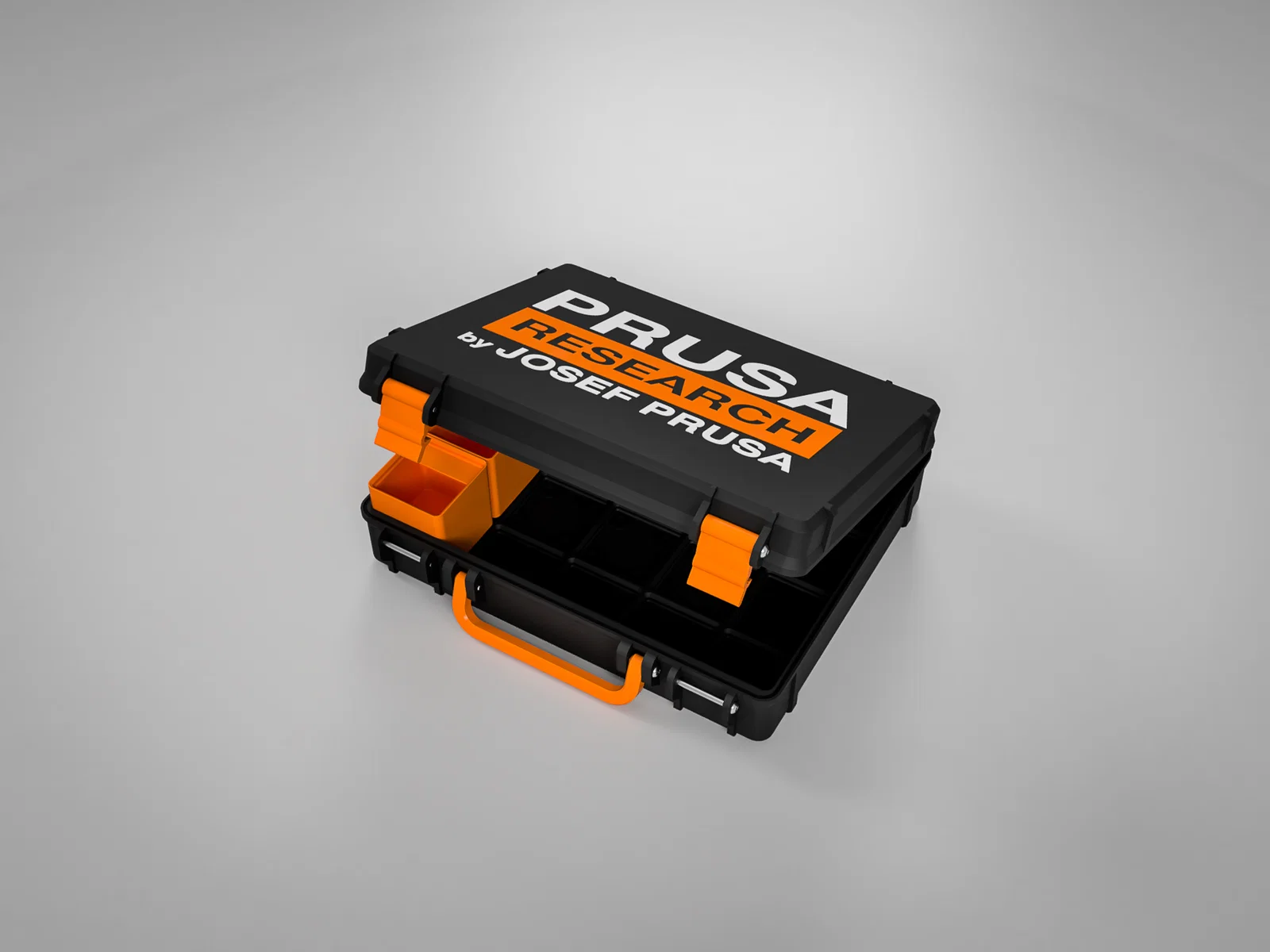

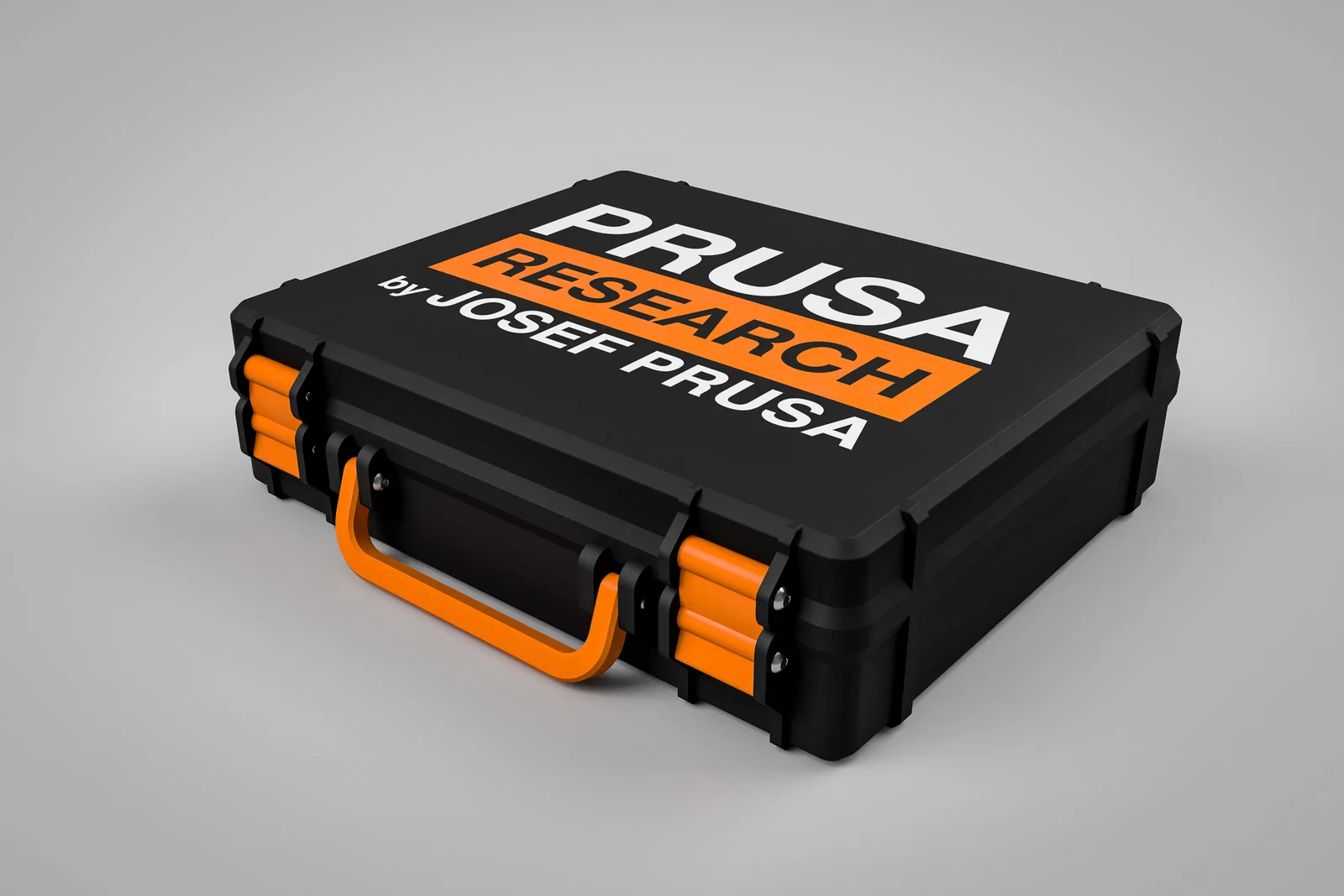

Mình rất thích hộp Gridfinity Storage dạng parametric của Pred, nhưng mình không cần thiết kế xếp chồng. Với lại mình còn thích ngoại hình kiểu rugged box của Whity hơn. Nên mình kết hợp cả hai lại thành một hộp Gridfinity 4x5. Phiên bản này có nắp với logo Prusa. Thiết kế để có thể in dễ dàng bằng các hệ multi material.

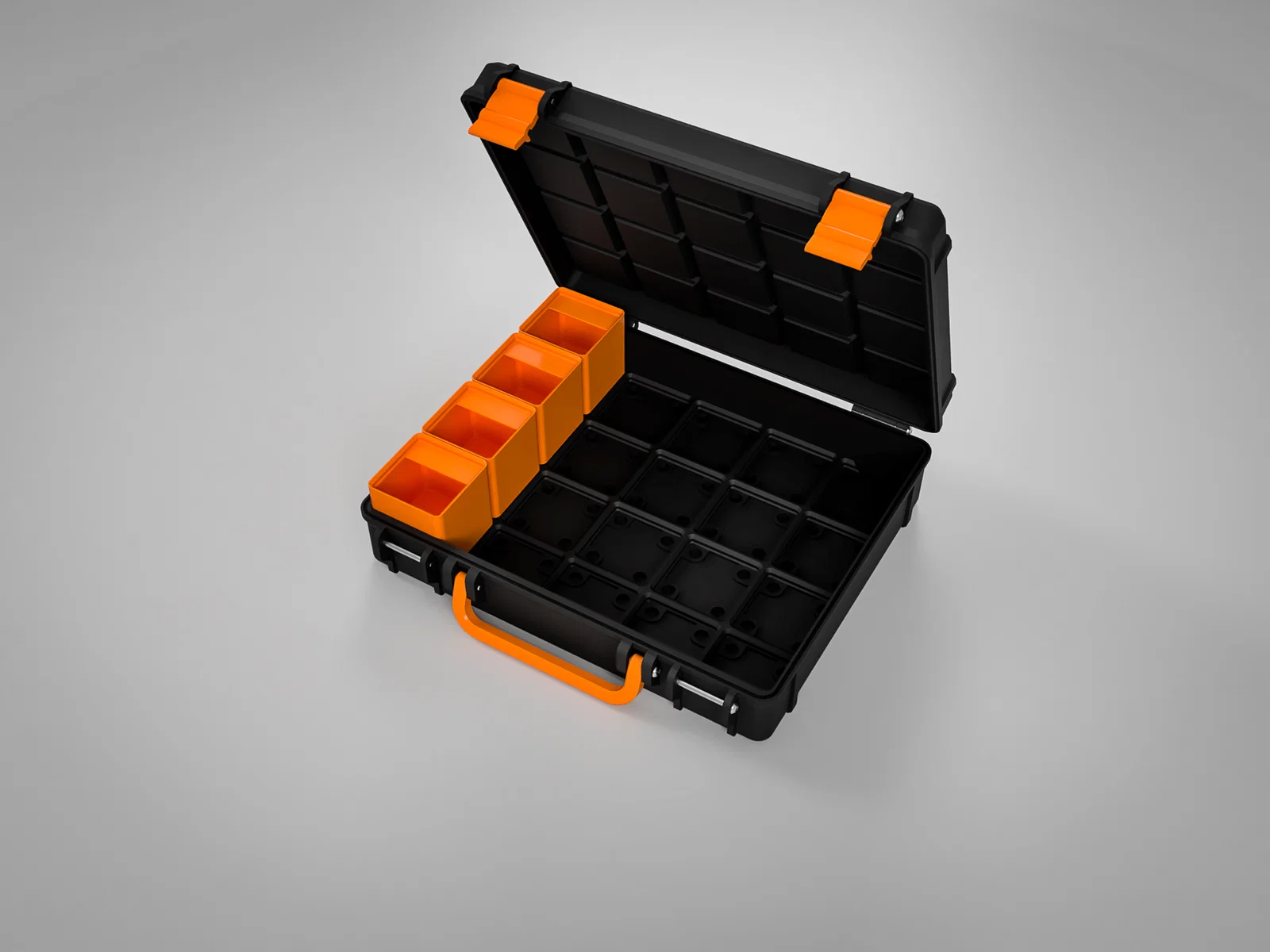

Hộp chứa được các khay (bins) cao 6U và khi đóng lại sẽ giúp tránh việc đồ bị đổ tràn từ khay này sang khay khác. Hộp được thiết kế đủ cứng cáp nhưng vẫn mỏng gọn nhất có thể.

In 3D

File .stl đã được xoay đúng hướng sẵn. Với file .step thì bạn cần tự kiểm tra.

Cần in

• 1x bottom
• 1x lid (có logo)
• 1x handle
• 2x latch
• 1x seal (tùy chọn - in seal bằng TPU)

Thiết lập in

Hộp sẽ in đẹp nhất với các thiết lập sau:

• 3 Perimeters/Walls
• 5 Bottom/Top layers
• 20% infill
• 0.2mm layer height
• Arachne cho wall generation

In Multi Material (nắp có logo)

Khi bạn dùng file .step, bạn chỉ cần gán vật liệu khác nhau cho phần logo và phần thân trong slicer.

Khi bạn dùng file .stl, bạn cần tách (split) STL thành các phần trước, rồi mới gán vật liệu khác nhau cho phần nắp và phần logo.

Lắp ráp

Để lắp ráp bạn cần:

• 6x ốc M3x30mm cho bản lề và latch
• 2x ốc M3x18mm cho tay cầm
