Giá treo panel tiêu âm Bauhaus (13t, 15b) – Bauhaus Akustik Wandpaneele Halter

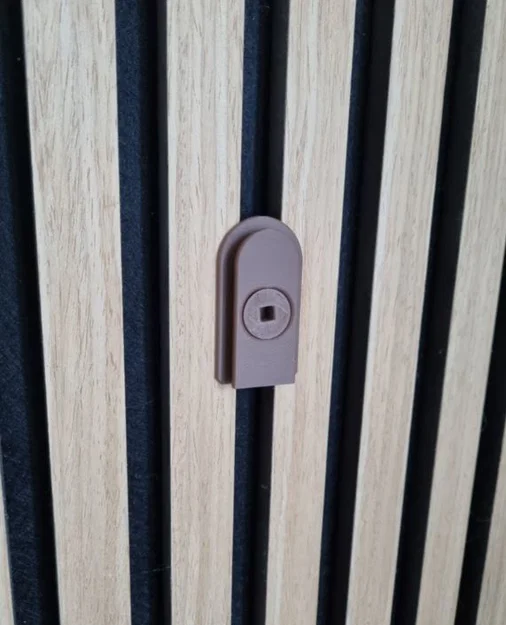

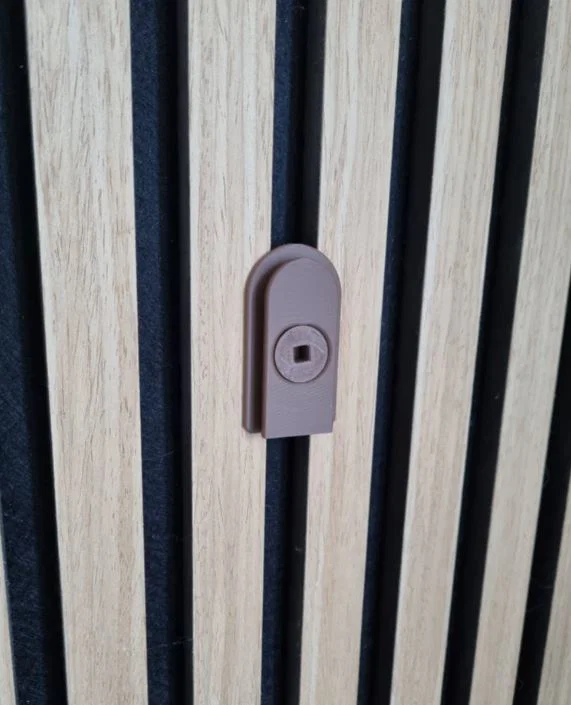

Chào bạn, mình có thiết kế một cái ngàm/giá treo tường cho Bauhaus Akustikpaneele, để bạn có thể treo các mẫu Wallplanter của mình lên đó. Cái ngàm này không cần thêm vật liệu nào như ốc vít… và cũng không làm hư tấm panel. Với lại bạn tháo ra cũng dễ, nhìn y như chưa từng gắn gì luôn… xịn hông?

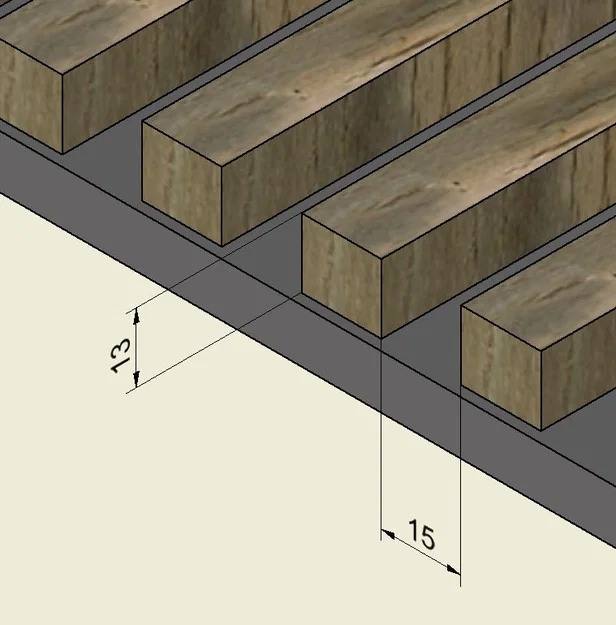

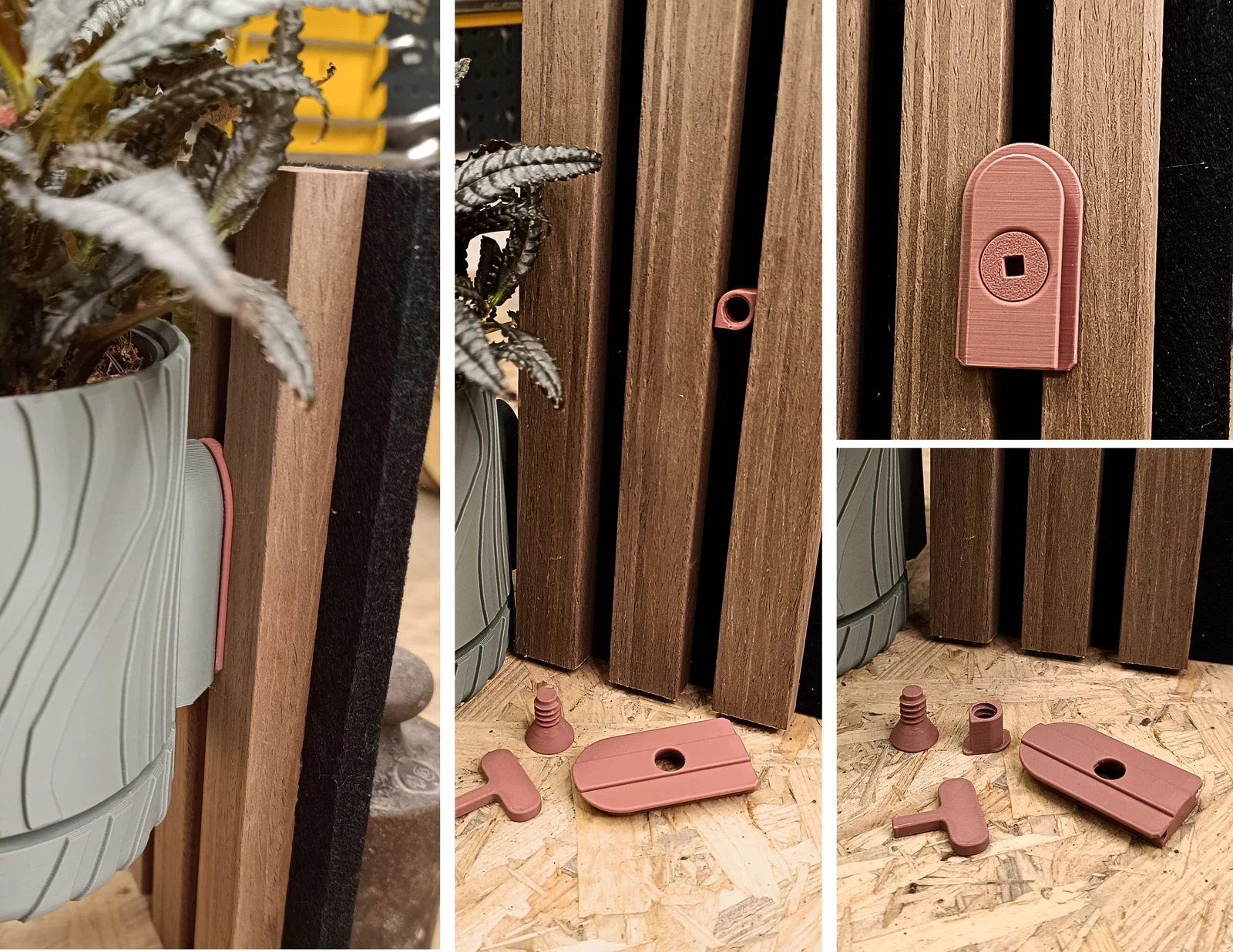

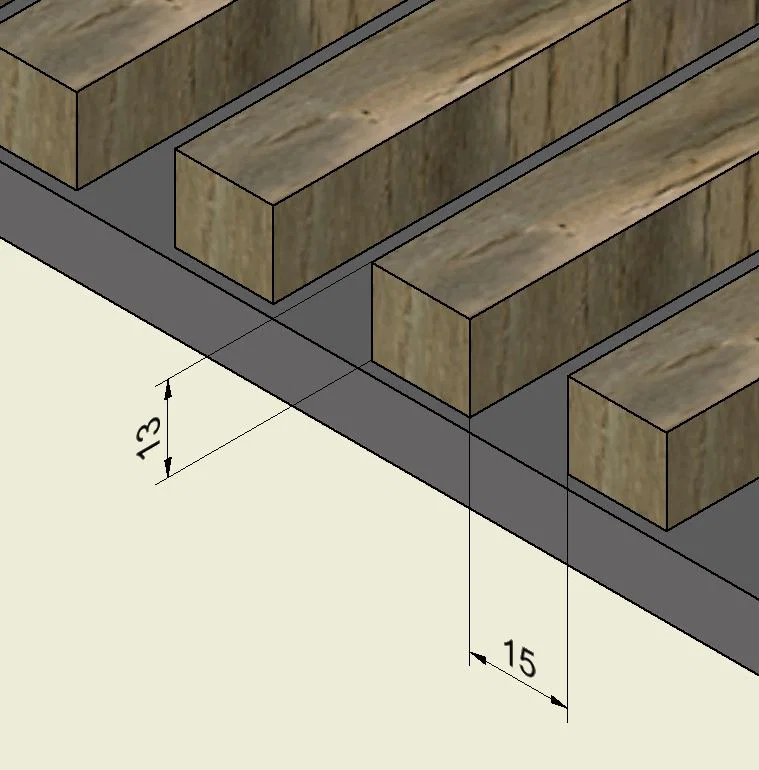

Khi lắp, bạn chỉ cần dùng dụng cụ xoay phần “insert” lách ra phía sau các thanh gỗ của panel, rồi sau đó cố định wallmount bằng con screw là xong, chắc dữ lắm. Kích thước panel là 15mm khoảng cách giữa các thanh gỗ và 13mm tính từ mép trên xuống tới lớp nỉ (felt).

Khi in, bạn nên in phần wallmount dựng đứng và có skirt/brim. Phần screw thì in với 3 outlines và 100% infill; còn dụng cụ (tool) tối thiểu 3 outlines và 30% infill. Phần insert cũng nên để 3 outlines cho chắc.

Nếu bạn có panel kích thước khác, nhắn mình biết để mình chỉnh lại thiết kế cho phù hợp. Cảm ơn Rohrbrecher đã test các file!

Chúc bạn in vui vẻ
