Đế/giá gắn ngược cho camera TP-Link Tapo C200

CẬP NHẬT 24/04/2023:Mình đã thêm một phiên bản (hơi lớn hơn) cho camera TP-Link Tapo C225 — mình không có camera này, nhưng xin cảm ơn bạn dùng Thingiverse @phagosome đã in thử và xác nhận là xài ổn.

TP-Link Tapo C200 là một camera PTZ chất lượng ổn trong tầm giá (theo ý kiến cá nhân của mình).

Tuy nhiên, để tận dụng hết biên độ chuyển động của nó thì gần như bạn cần phải gắn ngược (upside down).

Camera có kèm sẵn cái ngàm để bắt trần, nhưng mình thật sự không muốn khoan lỗ trên trần hay phải xử lý chuyện kéo nguồn lên đó. Với lại, đã bắt lên trần rồi thì kiểu như cố định luôn.

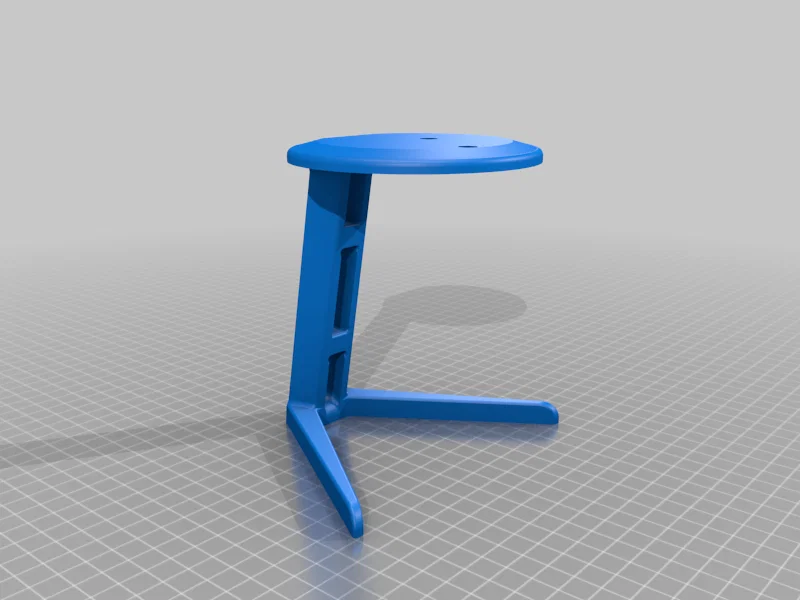

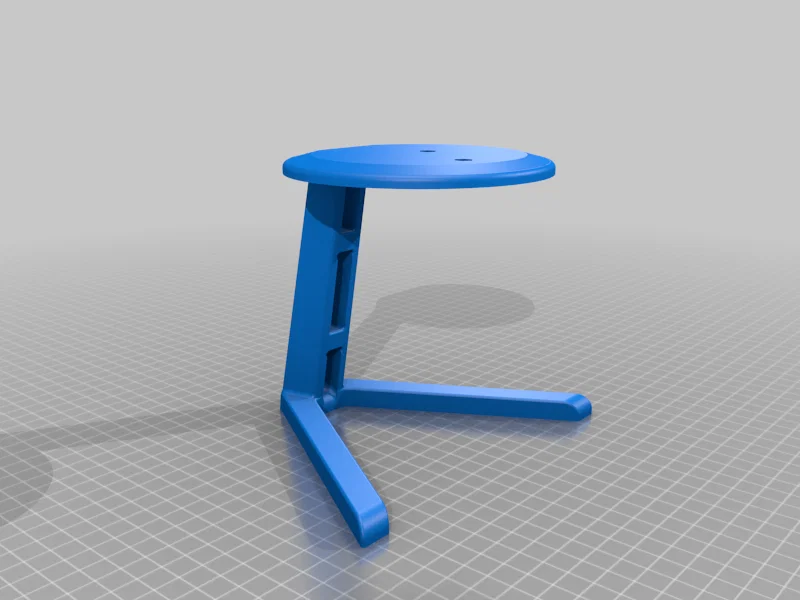

…nên mình thiết kế cái chân/đế này để gắn camera, có tích hợp luôn cái ngàm “twist-lock” đi kèm theo camera.

Mình dùng OnShape để thiết kế.

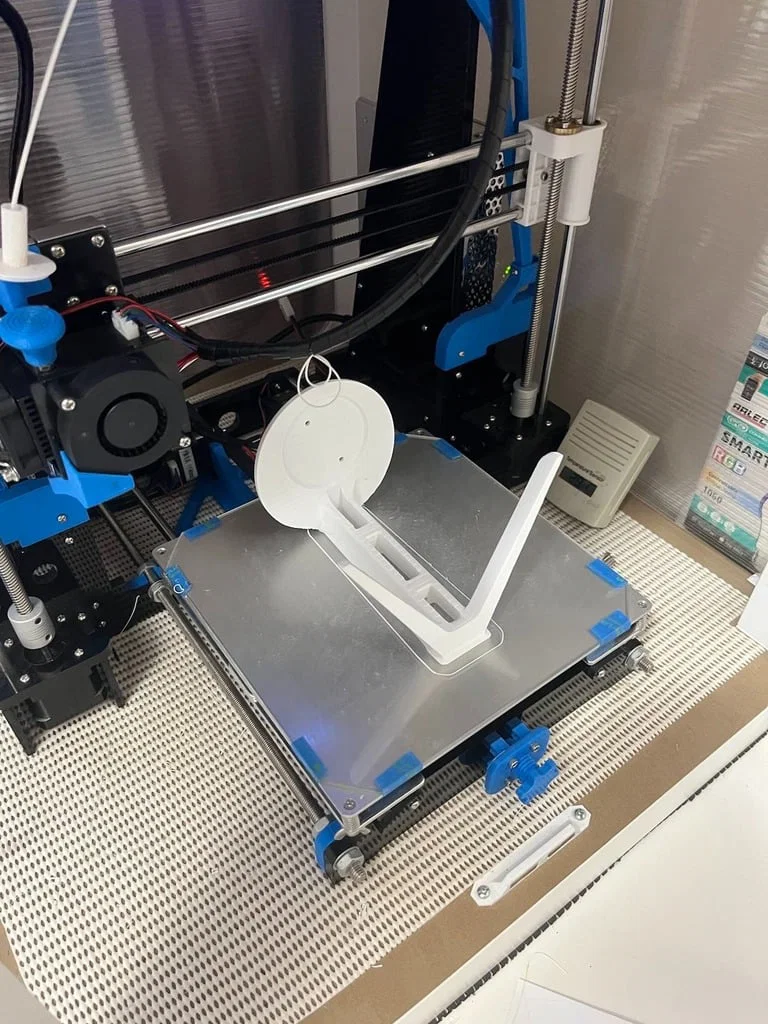

Mẫu này khá đơn giản, in 1 khối là xong — chỉ cần đặt nằm theo phần “xương sống” như trong hình. Bạn có thể in thêm brim để tăng bám dính giữa các lớp (mình có làm, như thấy trong ảnh).

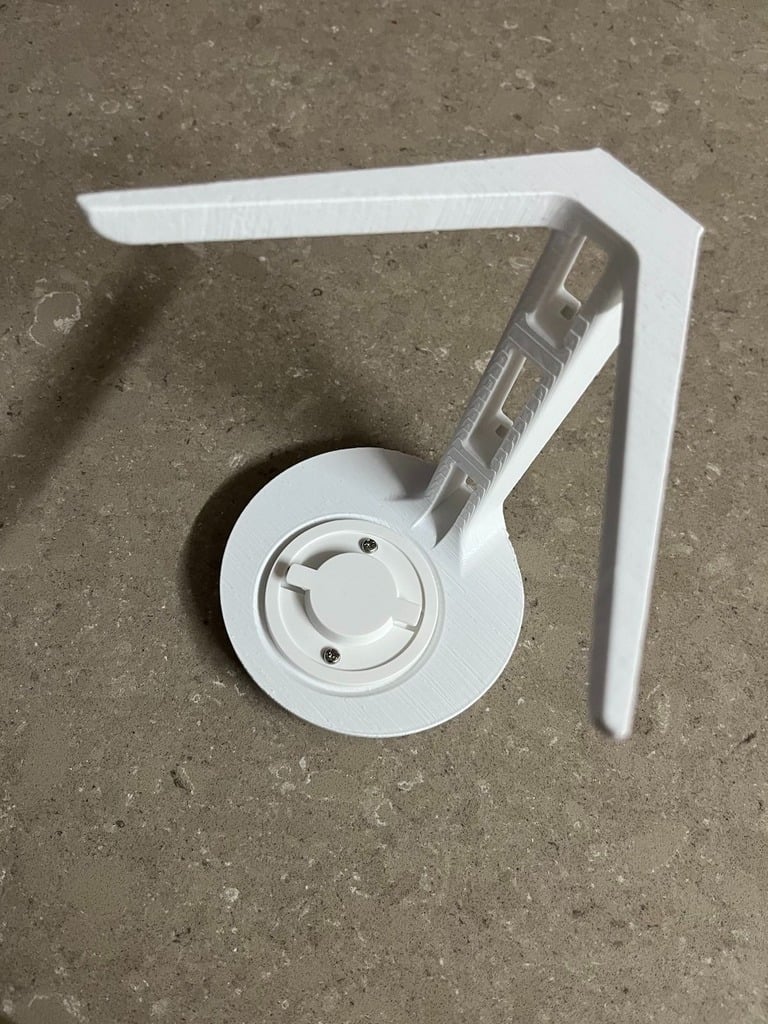

In xong thì dùng 2 con vít M3 để bắt cái ngàm twist-lock vào chân đế, rồi gắn camera lên.

Bạn sẽ thấy cổng nguồn canh đúng với khoảng hở phía sau, cắm vào là vừa. Phía sau có vài rãnh để đi dây cho gọn.

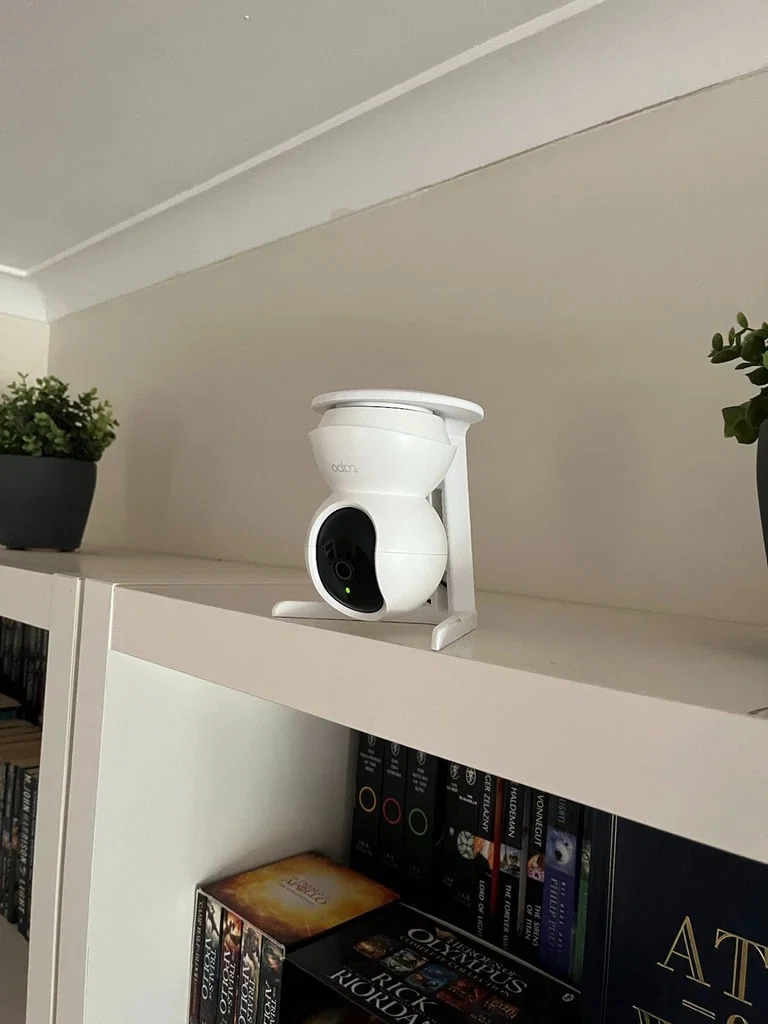

Giờ bạn có thể đặt gần như ở đâu cũng được, và dời qua chỗ khác nếu thấy không hợp, hoặc khi muốn quan sát khu vực khác.

Vậy thôi! Chúc bạn in vui!

Print Settings

Printer Brand:

Anet

Printer:

A8

Rafts:

Yes

Supports:

No

Resolution:

0.2mm

Infill:

10%

Filament: 3D Fillies PLA+ White

Notes:

Để chắc ăn, mình in kèm brim 5mm để đảm bảo bám bàn in. Nếu máy bạn xịn hơn máy mình thì chắc không cần lo vụ này.

Category: Camera
