Jig dẫn khoan chốt khóa Blum Movento 629 (Blum Movento 629 Lock Drill Guide)

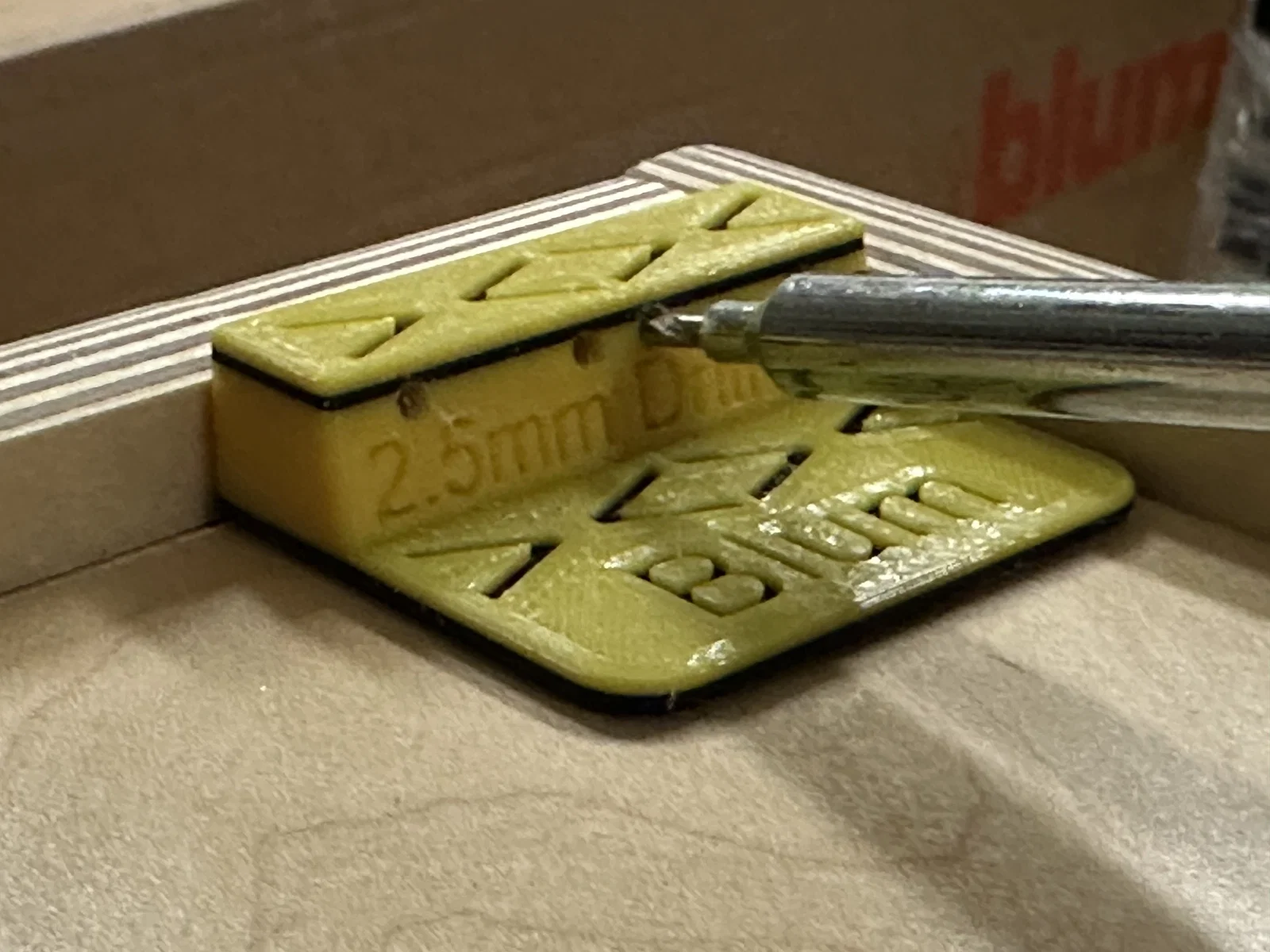

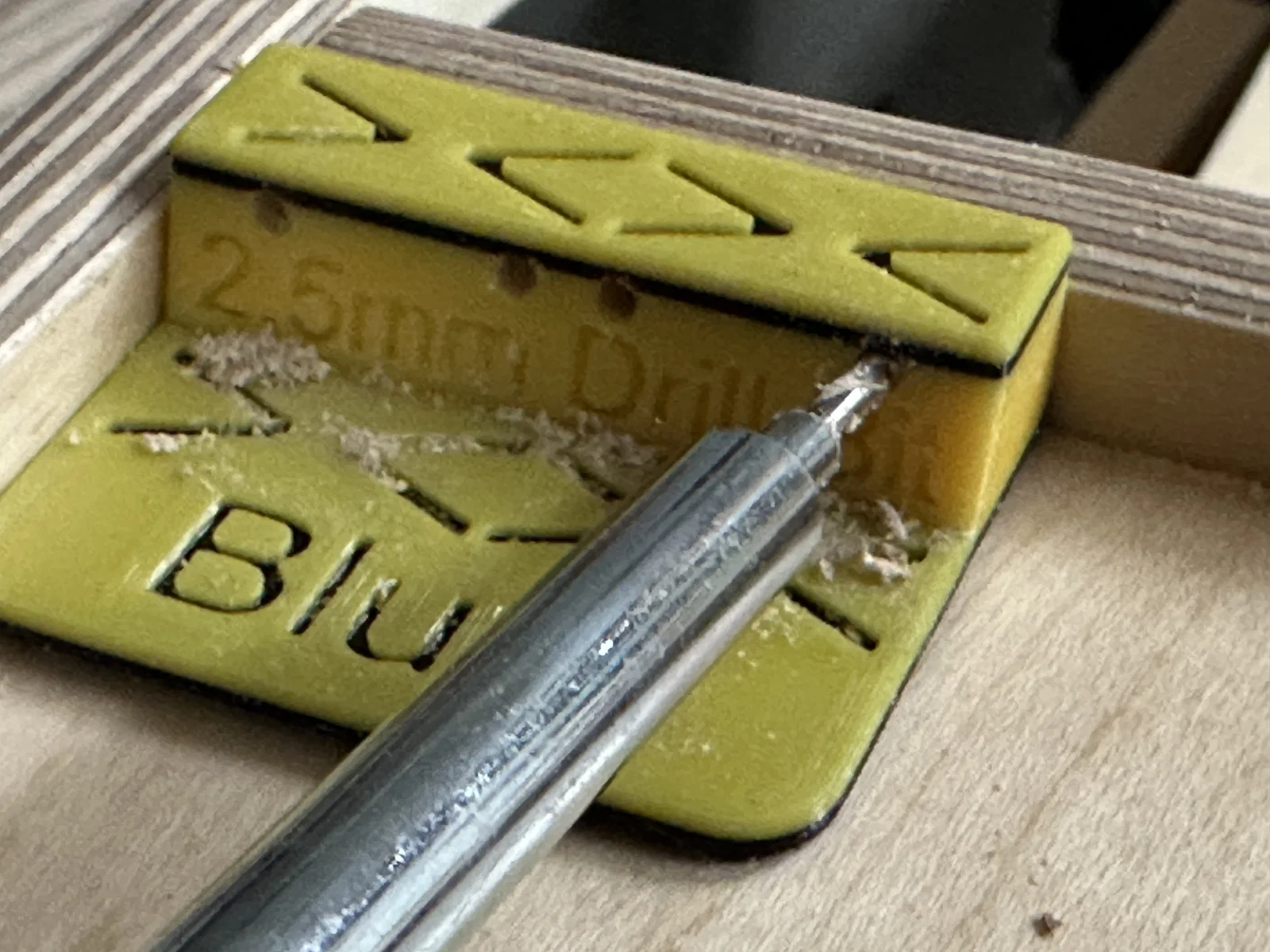

Jig dẫn mũi khoan 2.5mm đúng góc và đúng khoảng cách cho locking device của Blum Movento (và có thể các loại undermount khác). In PETG nhanh, kèm depth stop sleeve cho lỗ 6mm sâu 10mm ở sau hộc kéo.
Mô tả
Mình kiếm hoài không ra cái Blum drill guide đã mua trước đó để dùng với bộ locking mechanism của Blum undermount drawer glides mà mình đang lắp.
Lên Printables tìm thử mà không thấy đúng cái mình cần, nên mình tự dựng mẫu này và in ra còn nhanh hơn chờ Amazon gửi cái mới về.
Cái drill guide này mình in bằng PETG, chưa tới 1 tiếng trên máy MK4.
Nó chạy ngon lành với bộ Movento 769 Soft Close slides của mình.

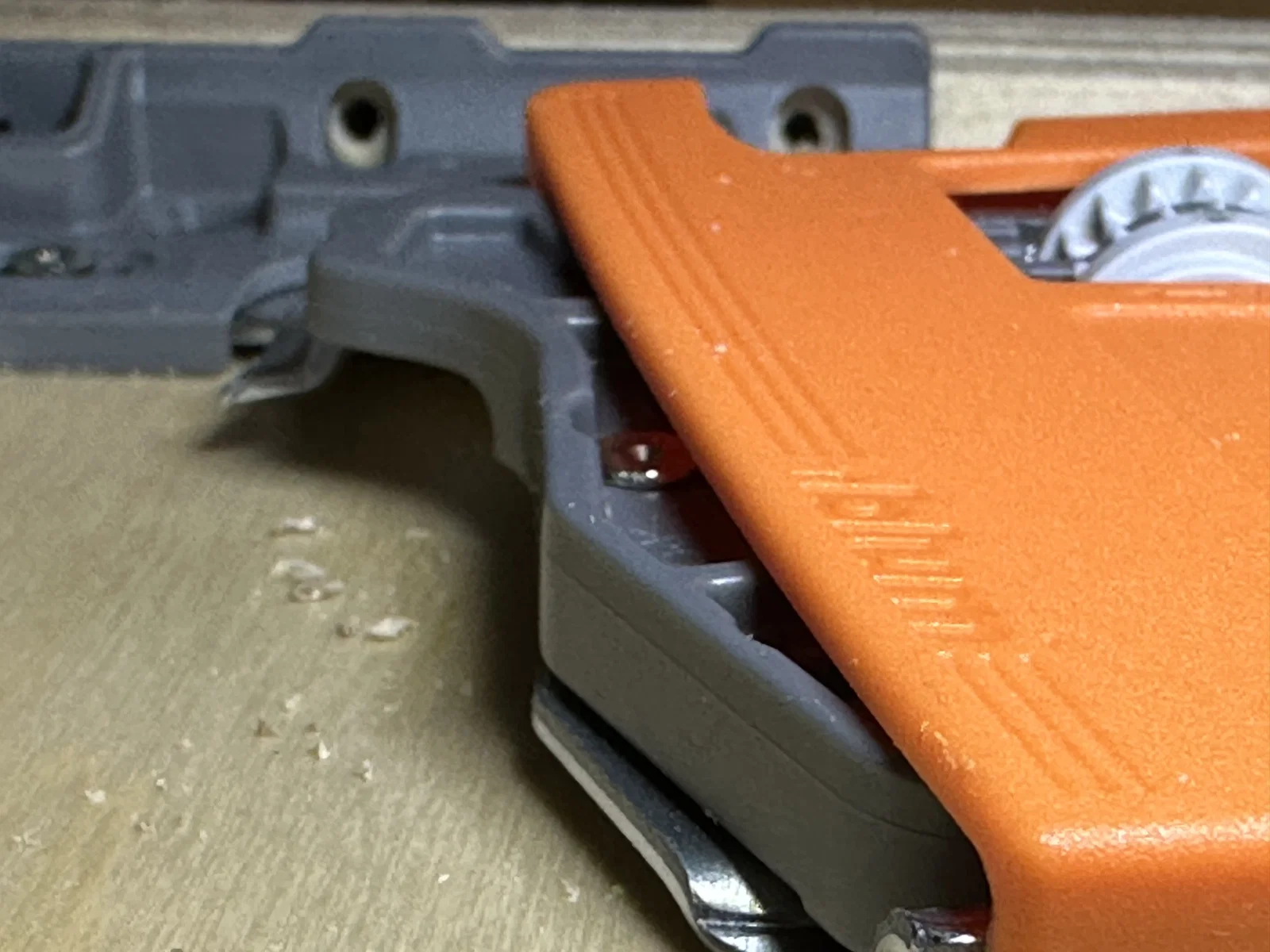

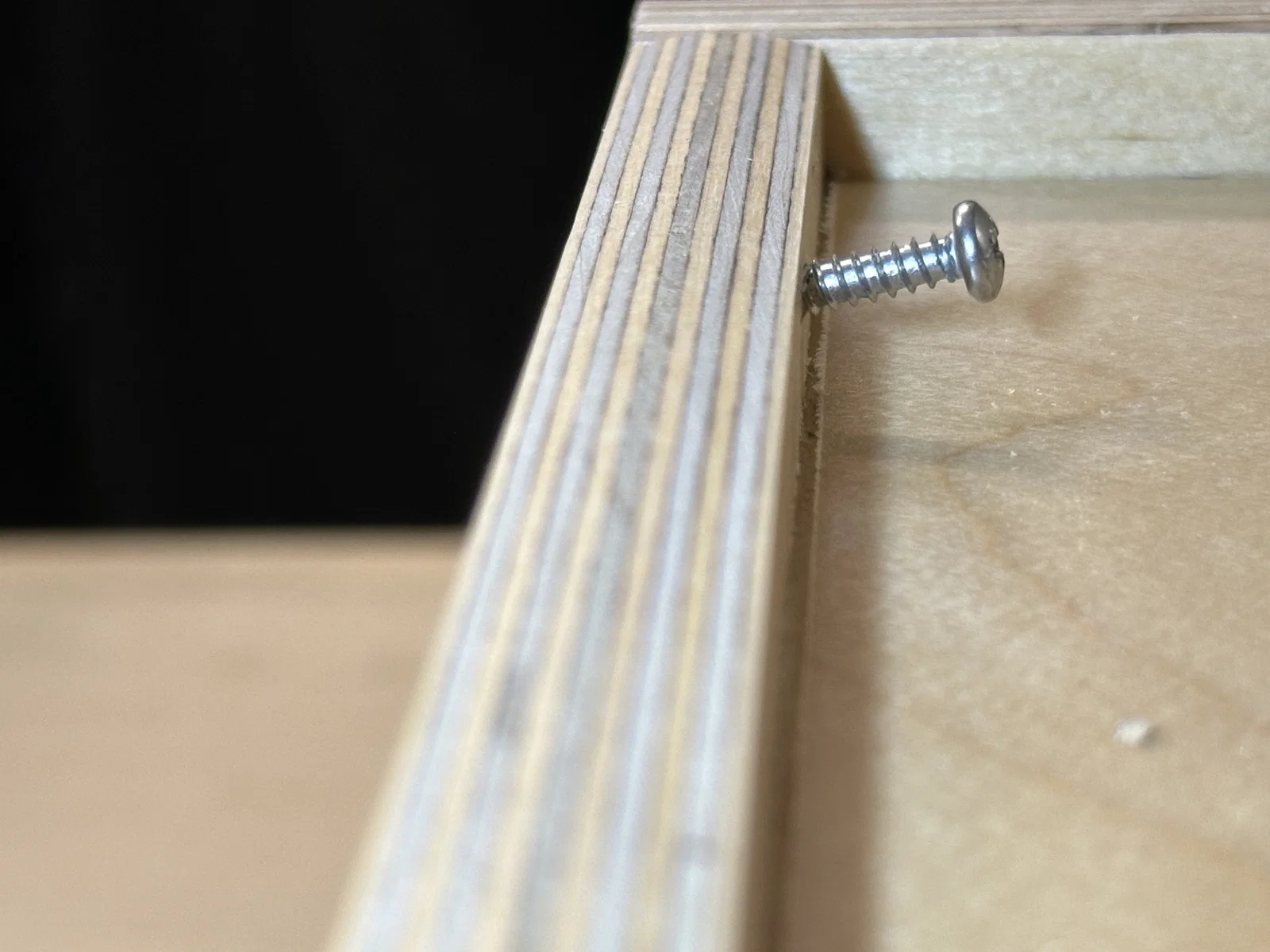

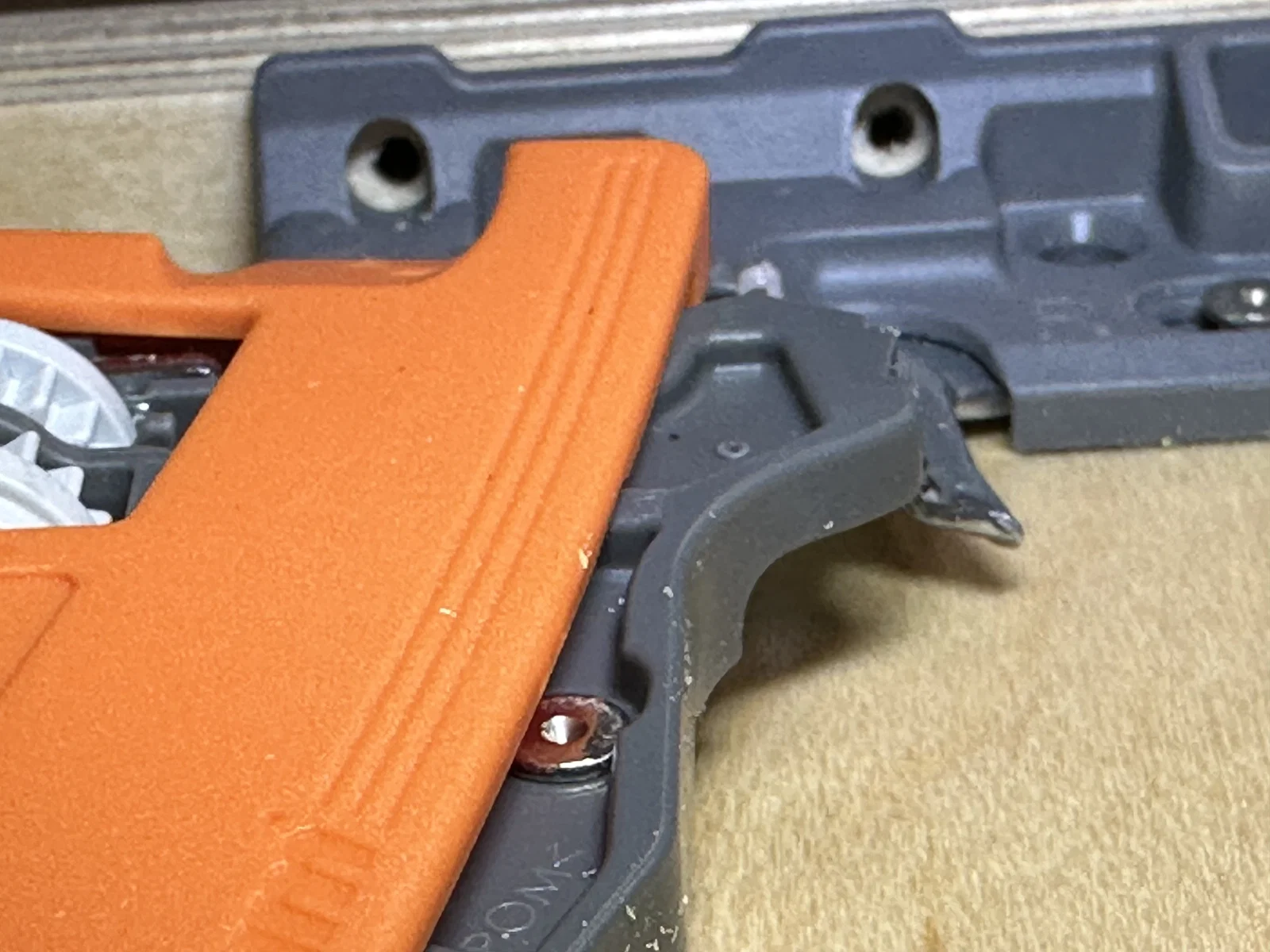

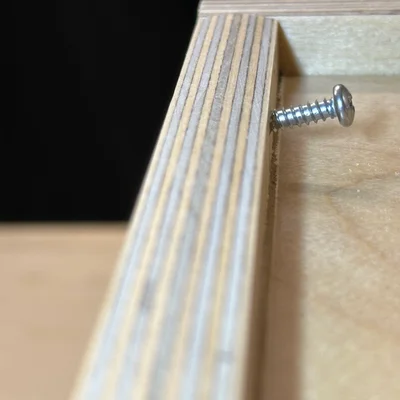

Cái depth stop sleeve dùng cho lỗ 6mm sâu 10mm để “bắt” cái móc ở phía sau hộc kéo. Để khỏi phải đo đạc, mình đặt hộc kéo lên ray rồi đẩy lùi vào cho cái móc tì vào, tạo một vết lõm trên gỗ đúng vị trí cần khoan lỗ cho móc.

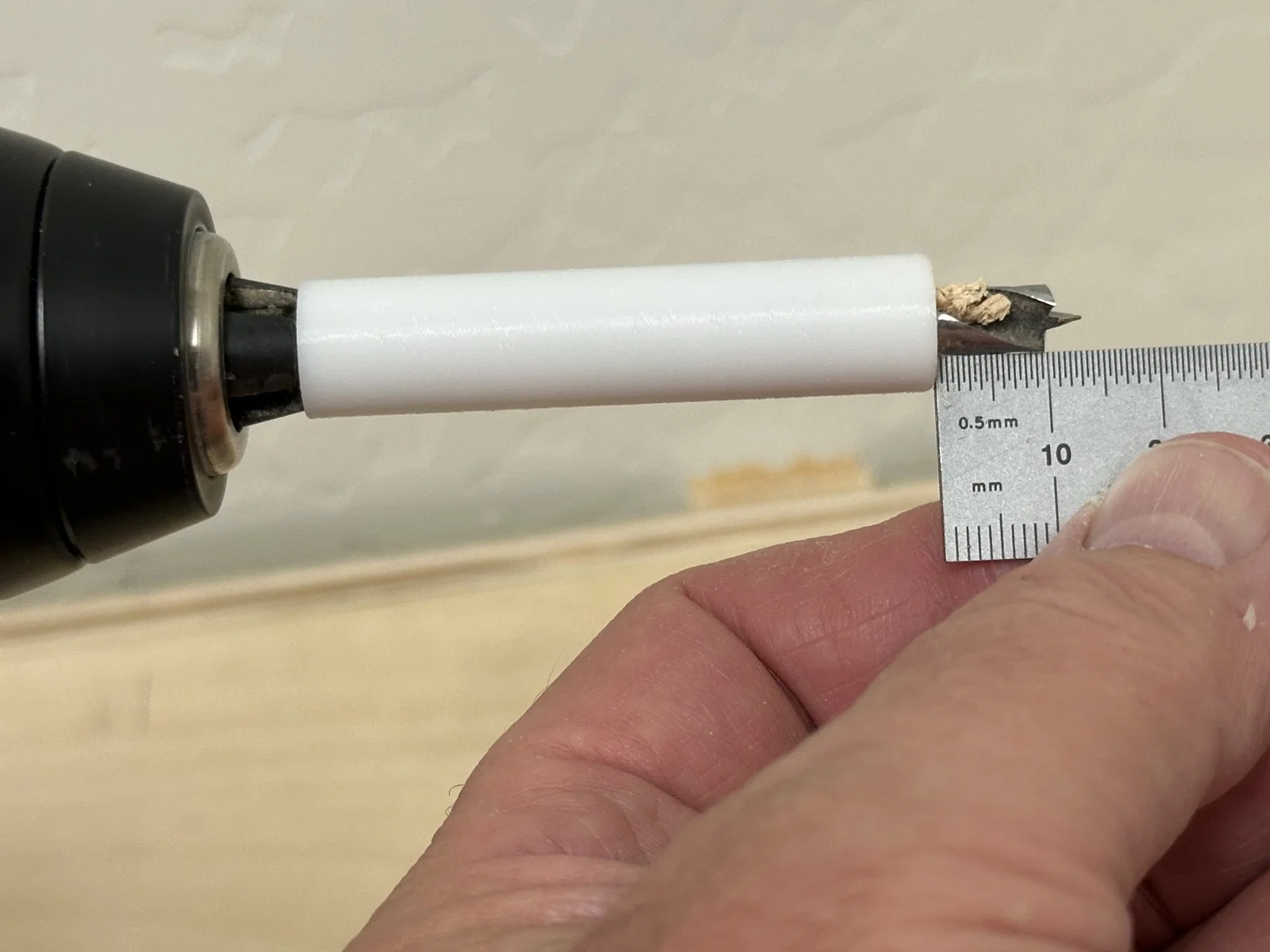

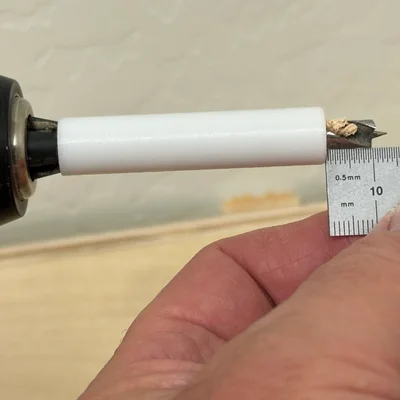

Luồn depth stop sleeve lên mũi khoan. Canh phần mũi khoan thò ra để đạt độ sâu lỗ mong muốn, rồi siết cố định lại, nhớ để một đầu sleeve tì sát vào đầu chuck.
Nếu bạn thấy hữu ích, hoặc có góp ý, nhớ để lại bình luận và đăng kèm hình thành phẩm bạn làm nha.
