Bát gắn L-Boxx (Mounting Bracket) cho Bosch & Sortimo

Đây là bát gắn (mounting bracket) cho thùng lưu trữ L-Boxx của Bosch & Sortimo / BS Systems, tương thích L-Boxx G4 và các đời L-Boxx trước đó. Dùng cho ngăn kéo, kệ, gắn tường, v.v.

Tính năng

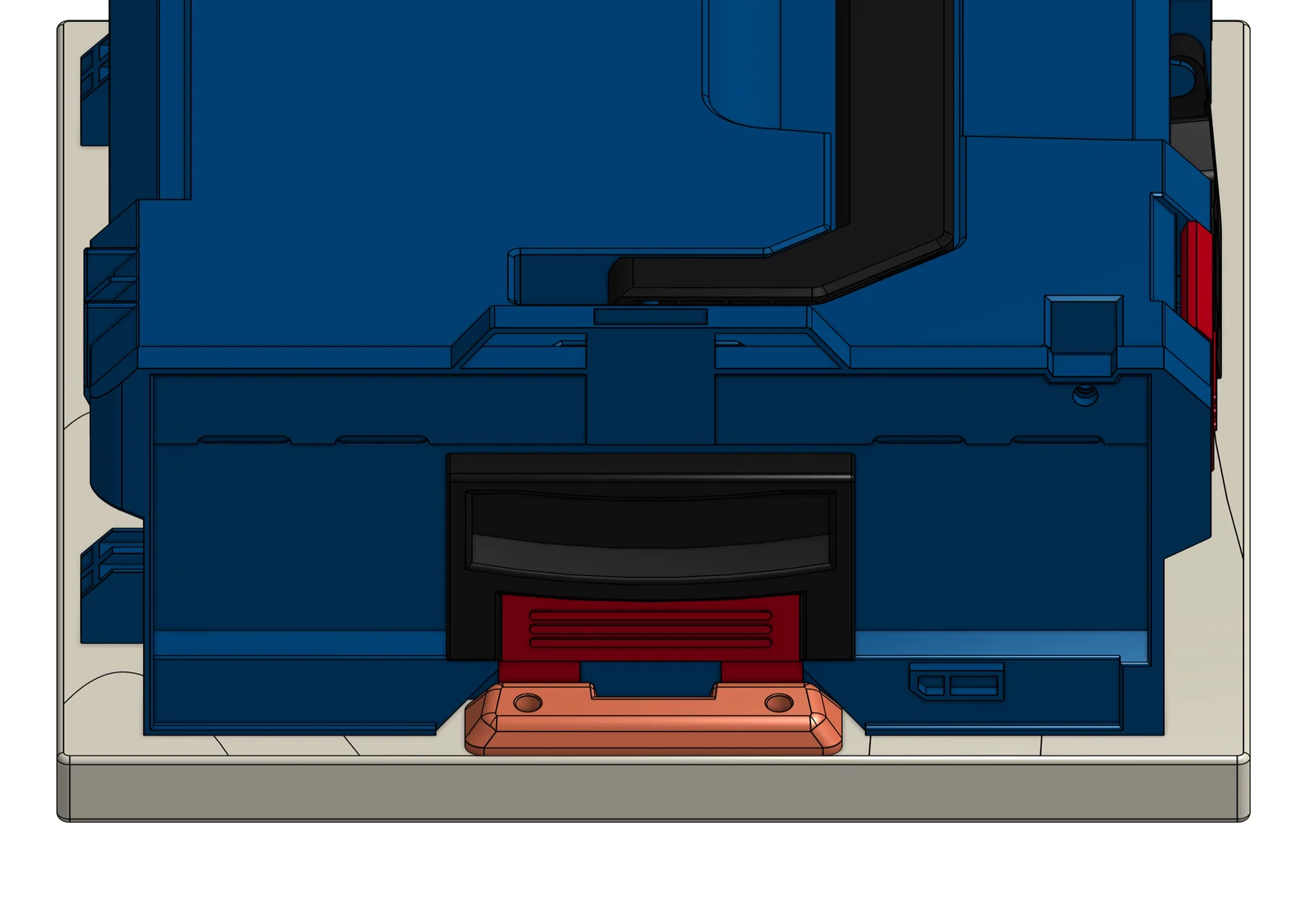

• Cho phép cài vào / tháo ra bằng một tay cho cả L-Boxx G4 và dòng cũ. Khi kéo hộp ra chỉ cần nhả một bên của cơ chế khóa.
• Cài hộp vào chỉ bằng cách ấn lực, không cần kéo cơ chế khóa.
• Đã test hơn một năm.

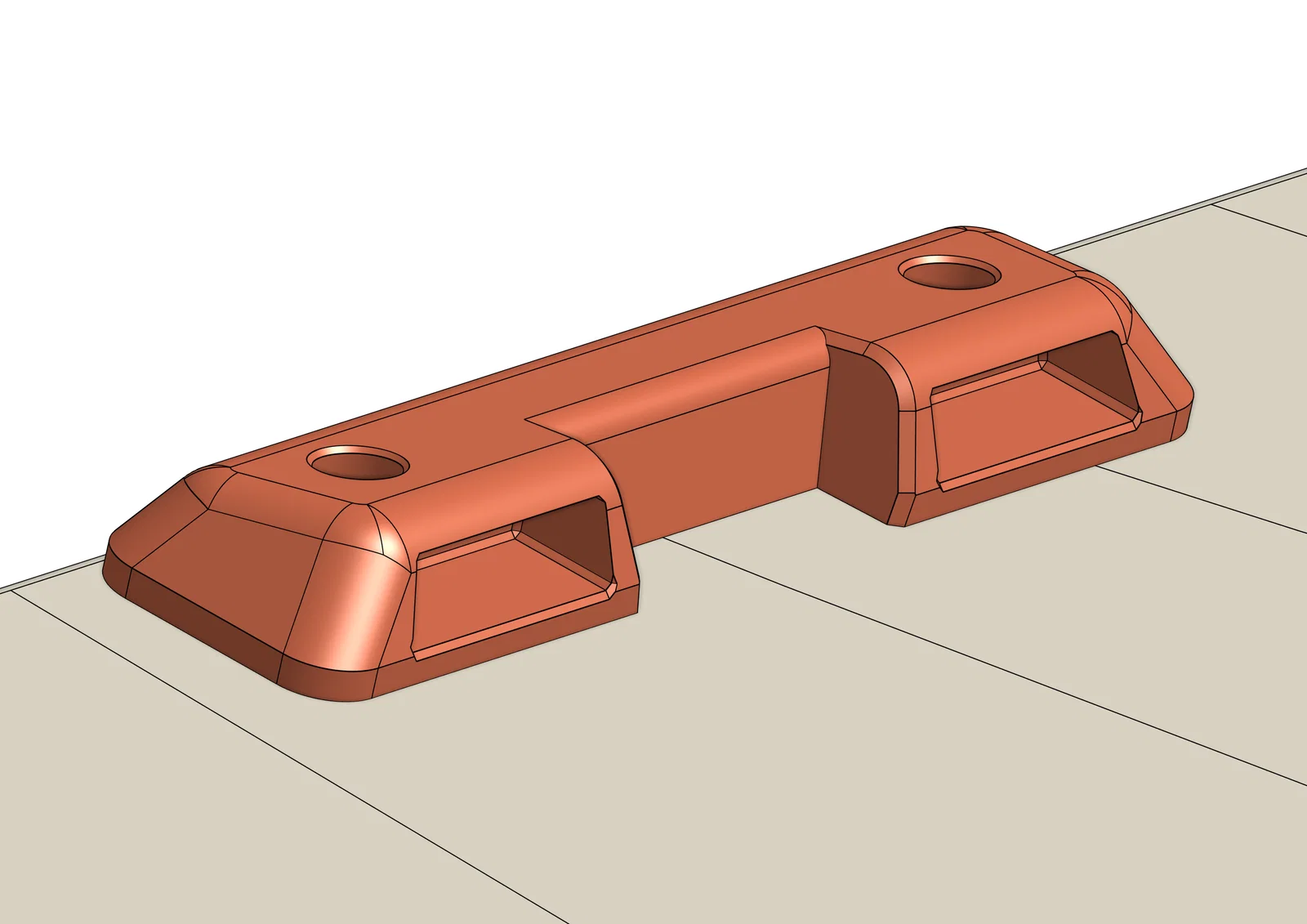

• Thiết kế low-profile (mỏng, gọn).
• Lỗ bắt vít được gia cường để chịu nén tốt hơn mà không cần tăng infill.

Phần cứng cần chuẩn bị

Qty

Description

4

Vít gỗ đầu pan head hoặc countersunk 3.5mm - 4mm
đường kính đầu vít tối đa 8mm

Chi tiết in

Qty

Name

2

L-Boxx Bracket - Pan Head.stl hoặc L-Boxx Bracket - Countersunk.stl

In 3D

In các chi tiết đúng theo orientation gốc. Tất cả file STL đã được xoay sẵn để in.

Bridging

Máy in cần bridge được 24.3mm. Nếu máy bạn không bridge tốt ở mức này thì có thể dùng supports.

Mình in mấy món này không cần supports trên Prusa Mini+ và ra ổn. Khuyên bạn thử in không supports trước, vì phần supports ở chỗ khe đó có thể khá khó lấy ra.

Cài đặt in (Print Settings)

• Vật liệu: PLA, PETG, ASA, ABS, v.v. (không khuyến nghị PLA cho các ứng dụng chịu tải liên tục như gắn tường do hiện tượng creep của vật liệu)
• Layer height: 0.2mm
• Extrusion width: 0.4mm hoặc 0.6mm (vòi 0.6mm)
• Perimeters: 4
• Top & bottom solid layers: 5
• Infill: 20%
• Supports: Tùy chọn (xem phần Bridging)

Lắp đặt

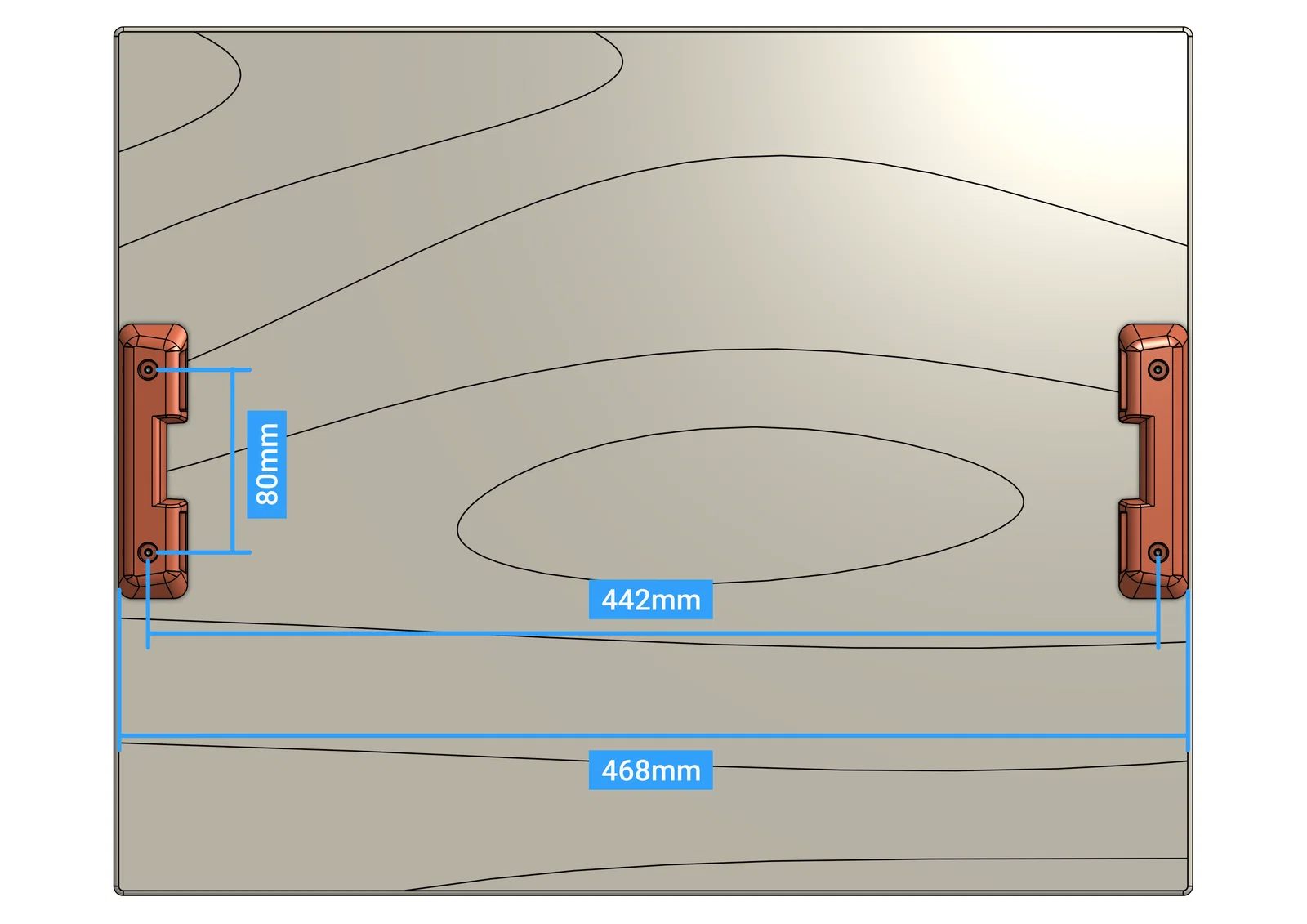

• Khoảng cách giữa các lỗ vít trên một bracket là 80mm.
• Khoảng cách giữa lỗ vít của hai bracket là 442mm.
• Bề rộng tối thiểu của bề mặt lắp đặt là 468mm.
• Đường kính vít nên trong khoảng 3.5–4mm, đường kính đầu vít tối đa 8mm.

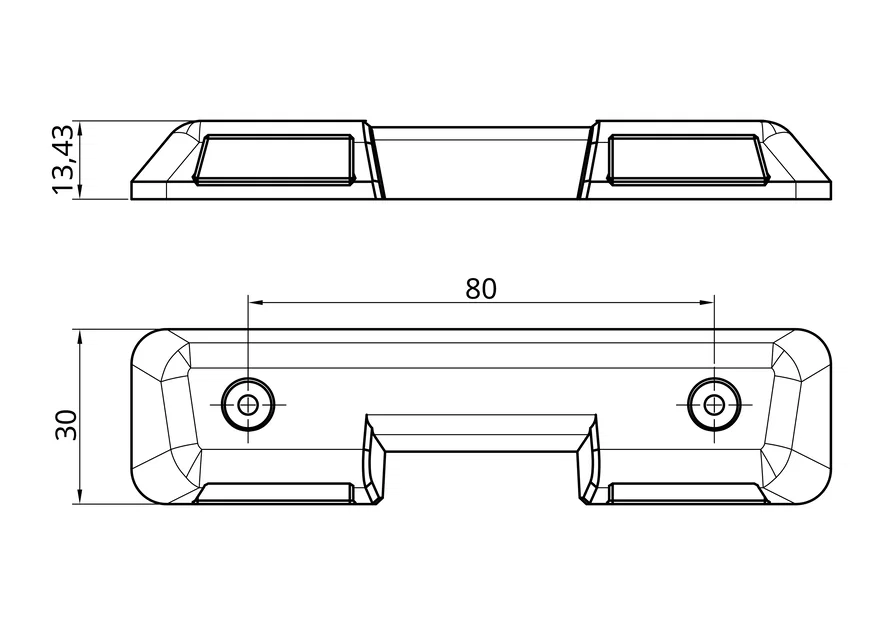

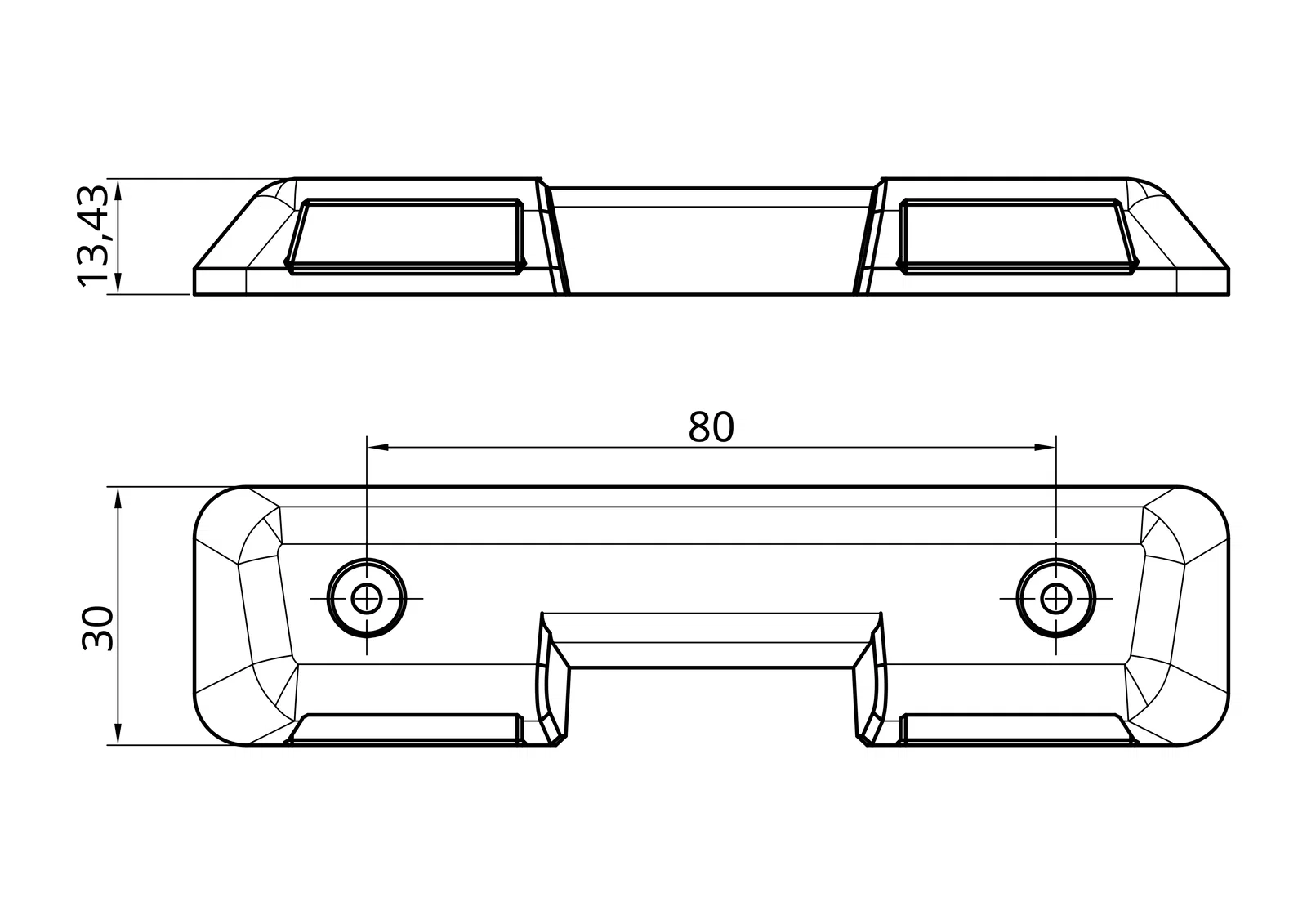

• Chiều dài vít tùy theo độ dày bề mặt lắp. Bạn có thể lấy kích thước lỗ vít theo hình minh họa bên dưới.

Ghi công thêm

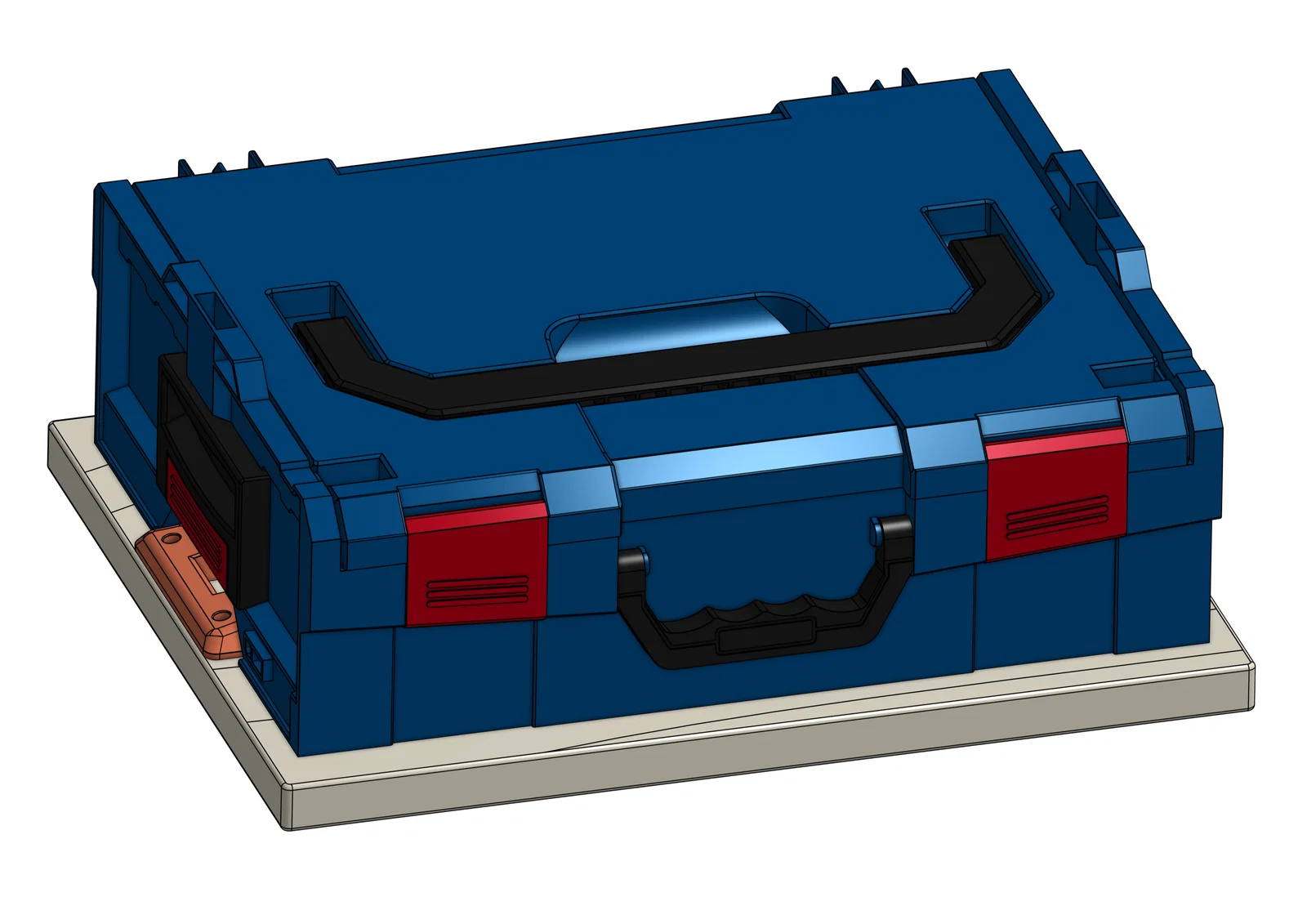

• Model L-Boxx 136 dùng trong các hình minh họa là của Komalon Laurent trên GrabCAD.
