Ngàm đỡ bản lề & bản lề cho T-Post (ống 3/4")

Đã upload bản bracket bản lề ngắn hơn để fit sát hơn giữa các gờ đỡ của bracket và bản lề. Đồng thời đổi khuyến nghị infill xuống 10–20% dạng cubic.

Bài đăng gốc:

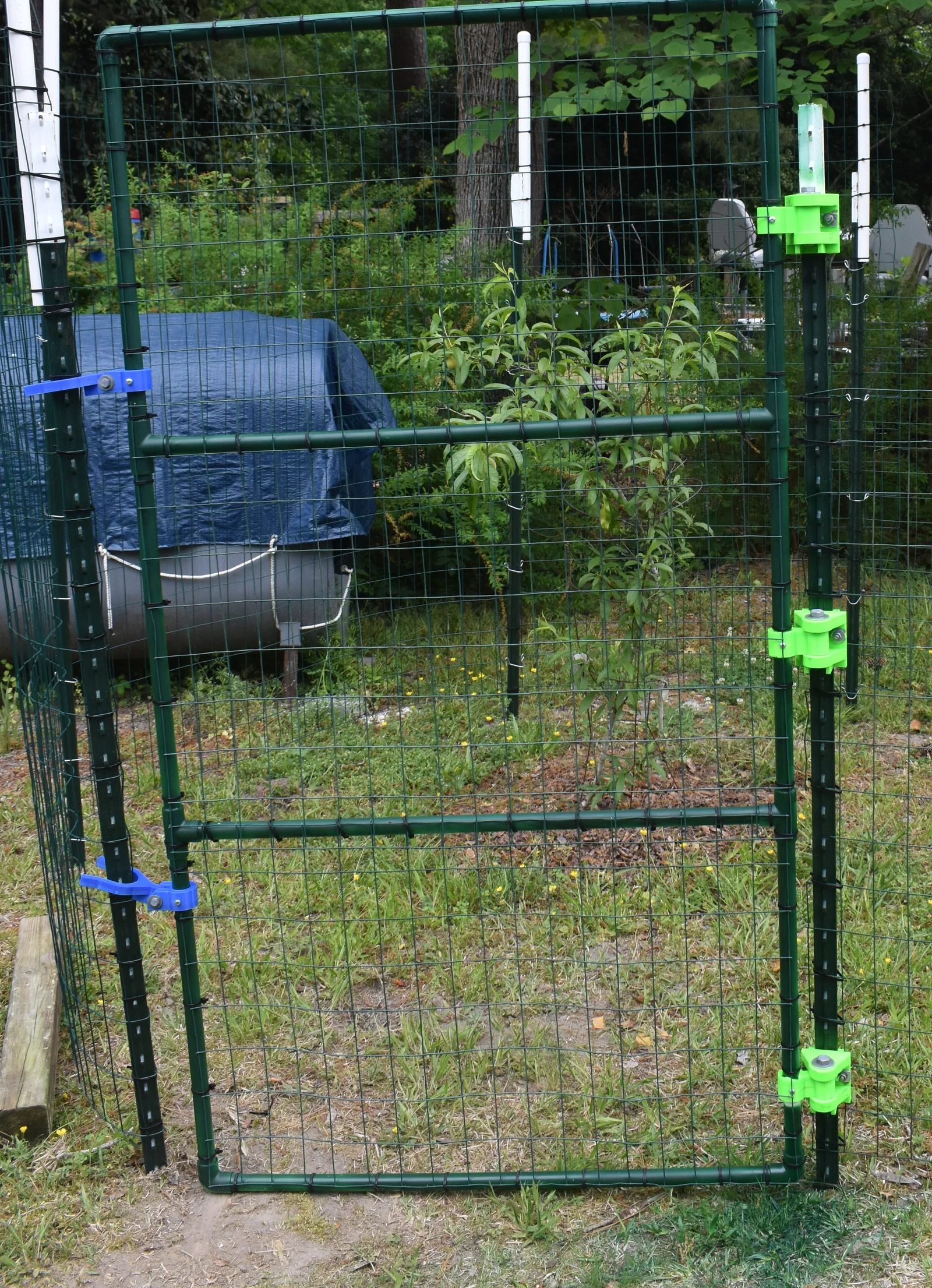

Mình cần bản lề và ngàm đỡ bản lề để treo các cánh cổng làm bằng ống PVC ¾" mà mình làm cho các khu rào dùng T-post/lưới thép hàn.

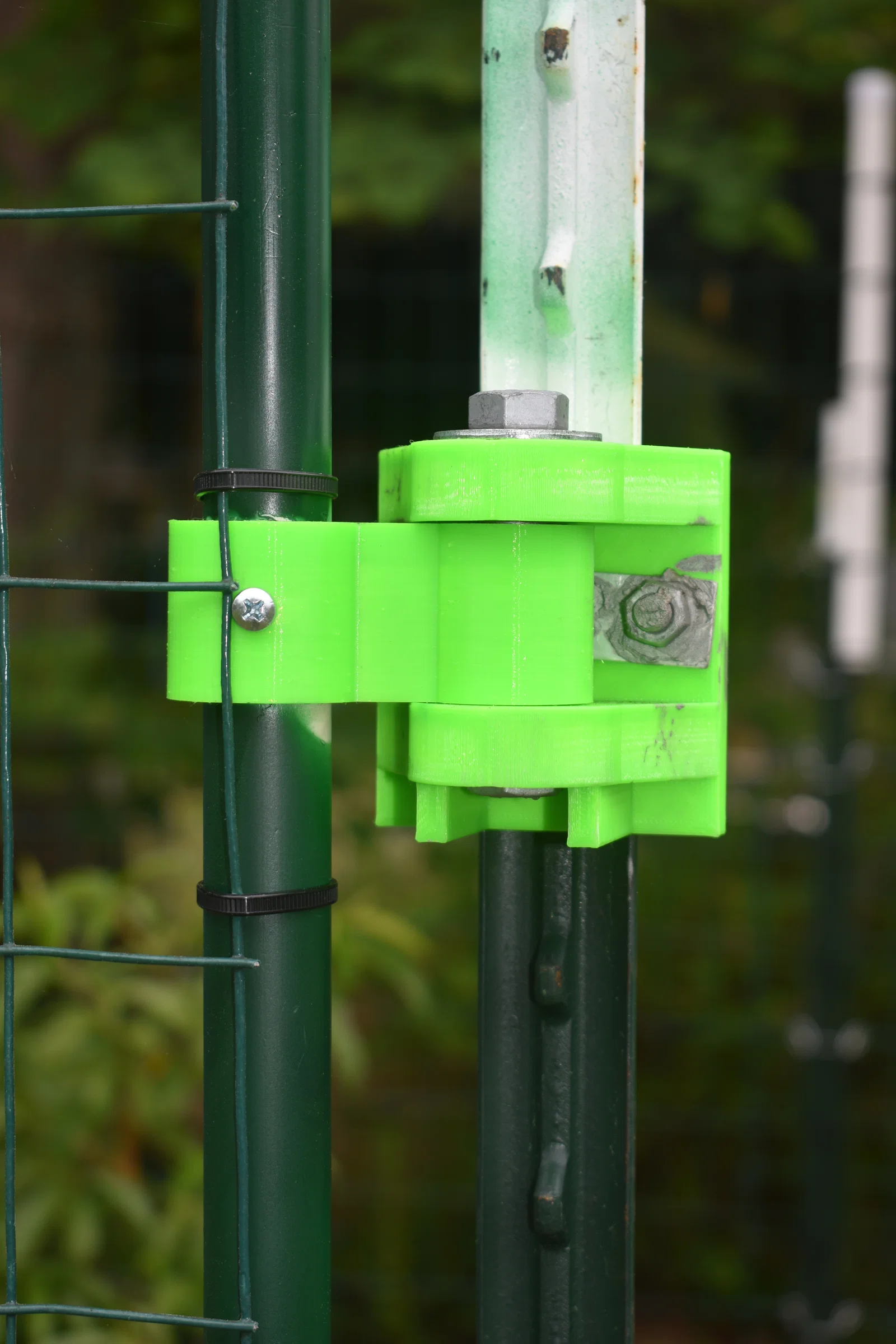

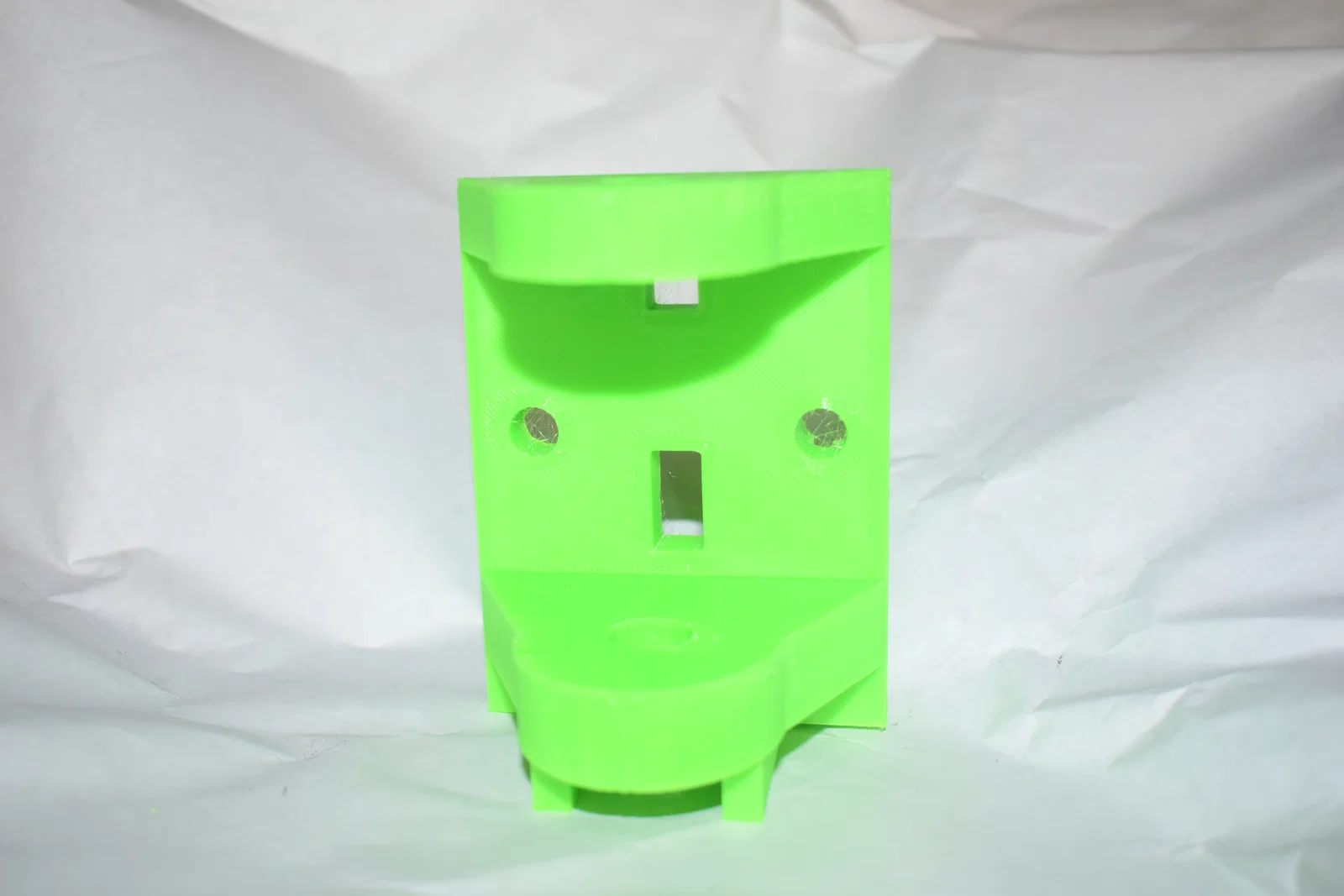

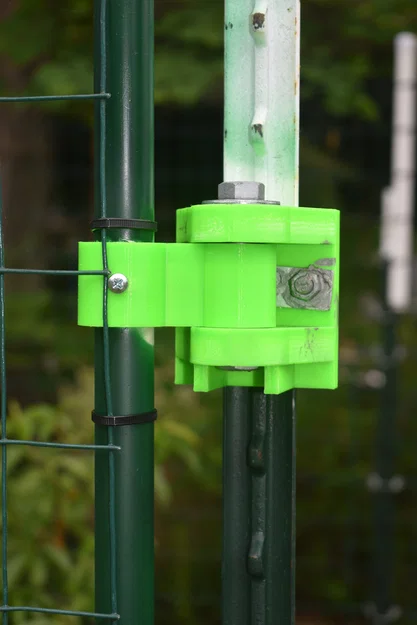

Phần ngàm đỡ bản lề dùng cho T-post có gân (studded) loại 1.25 & 1.33 lb/ft. Ngàm này dùng chốt bản lề ½" — mình dùng bu lông đầu lục giác. Phần đáy của gờ đỡ dưới được khoét âm để đặt vừa một con tán ½", để nếu muốn thì có thể nối gờ trên và gờ dưới xuyên qua chốt bản lề nhằm chia tải cho bản lề. Nếu không dùng tán thì gờ dưới sẽ chịu toàn bộ tải của bản lề. U-bolt được uốn từ ty 5/16" và các bản kẹp làm từ thanh nhôm 1/8" x ¾".

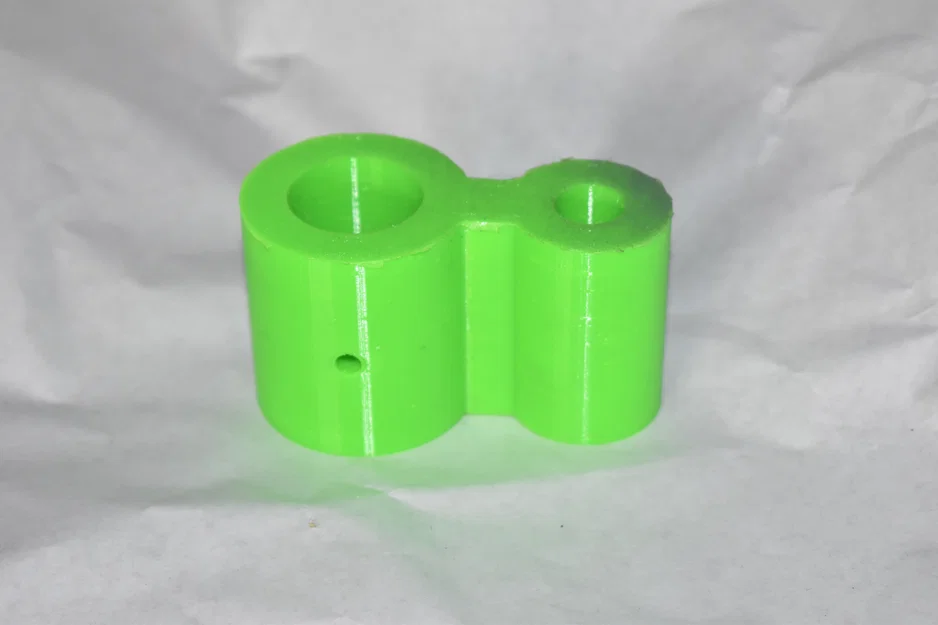

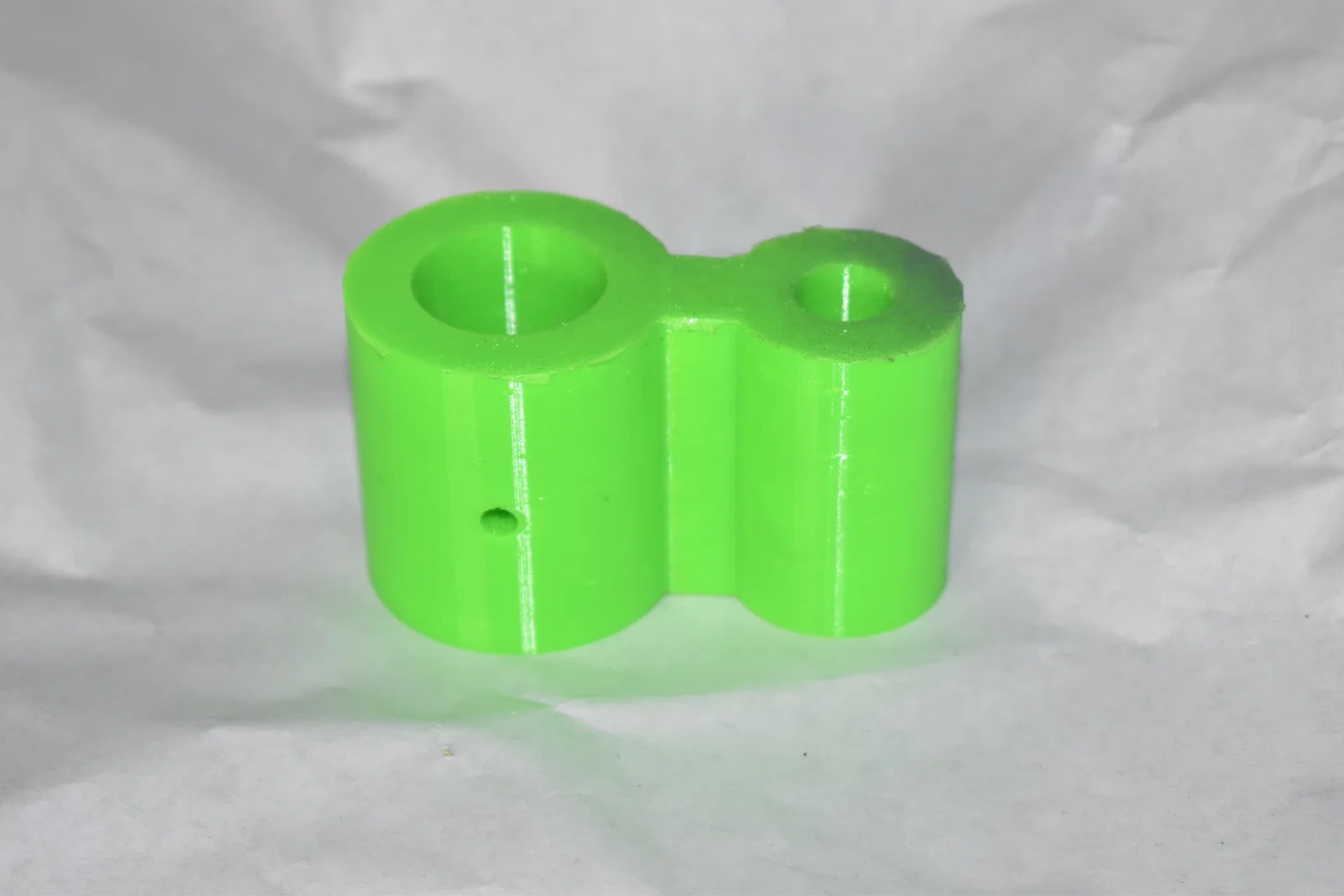

Phần bản lề có lỗ xuyên ở phía ống ¾" để có thể ghim/cố định cánh cổng vào bản lề — mình dùng vít máy #10-24 kèm tán. Bản lề cao 1-½" và vẫn còn chỗ để tăng lên 2"+ nếu cần.

Printer: Creality Ender 3 S1 Pro

Filament: Sunlu PETG

Layer Height: 0.2mm

Wall count: 6

Infill: 10% - 20% cubic

Supports: Touching build plate

Cổng của mình nặng khoảng 10–12 pounds nên mình không lo nhiều về tải. Nếu bạn treo vật nặng hơn, cân nhắc tăng infill và/hoặc wall count. Các gờ đỡ vẫn có chỗ để tăng chốt bản lề lên 5/8".
