Retrofit buffer MMU3 cho Prusa MK3/MMU2S LACK enclosure

File project này gồm 1 bộ đầy đủ các mod cho segmenter (mỗi bên buffer một cái). Chỉ cần 4 plate holder thôi. Phần buffer leg và buffer holder sẽ không dùng với mod này; khỏi cần in mấy món đó. Để lắp ráp còn cần thêm (x4) vít M3 dài 30mm và (x4) M3nS square nut, kèm (x2) vít gỗ để bắt lên LACK enclosure (thường có thể tận dụng lại mấy con đang giữ buffer MMU2S trước đó).

In theo thiết lập Prusa khuyến nghị: 0.2mm QUALITY, 2 perimeters, 20% grid infill. Các miếng insert màu trắng, xám và số thứ tự là tuỳ chọn, nhưng nếu bạn in bộ này thì chắc đang có MMU2S chuẩn bị lên đời rồi. :-)

(Model clip không có trong file project, nhưng sẽ cần 5 cái cho spool holder adapter. Thiết lập in cũng y như trên.)

Cách lắp:

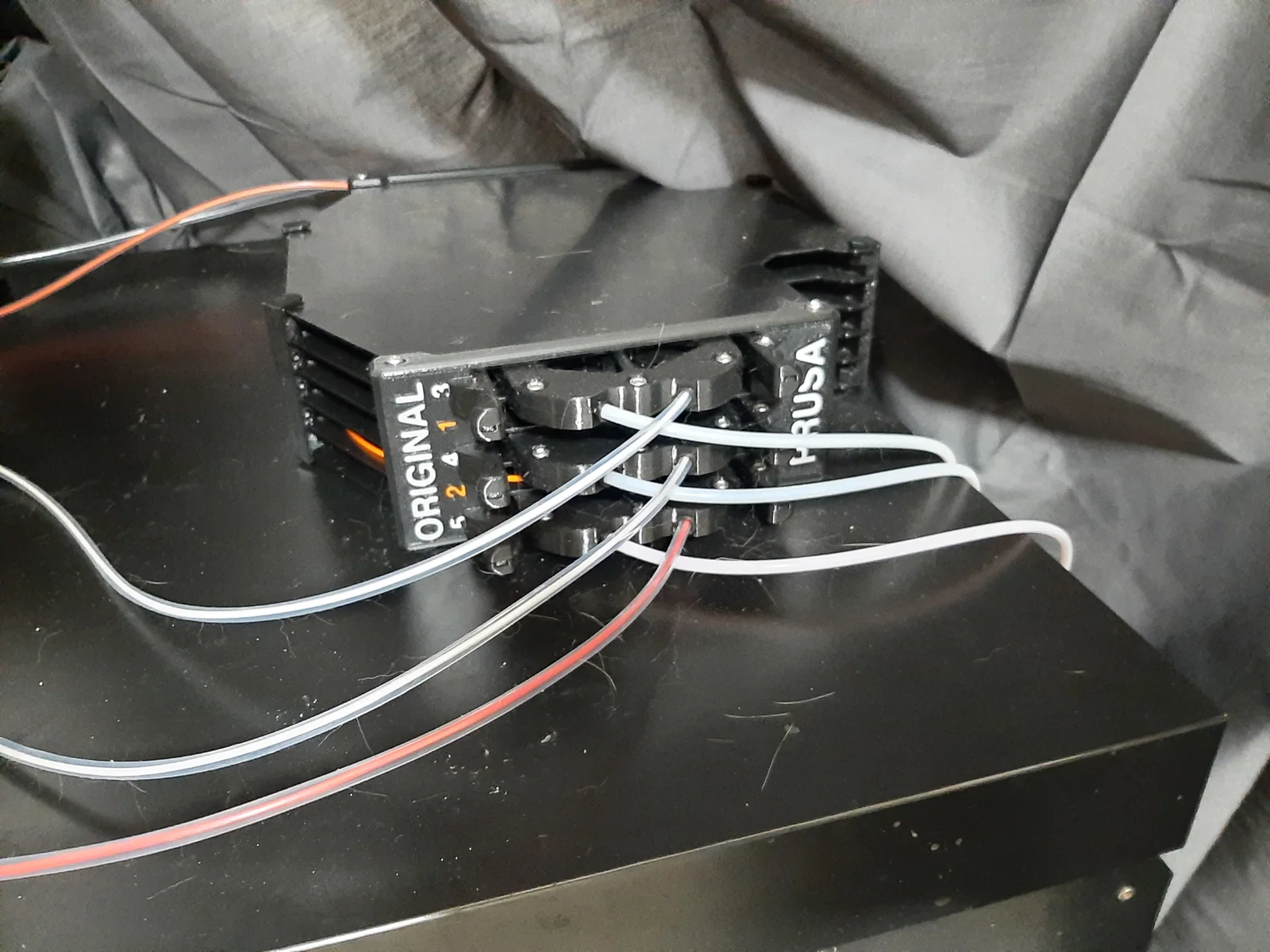

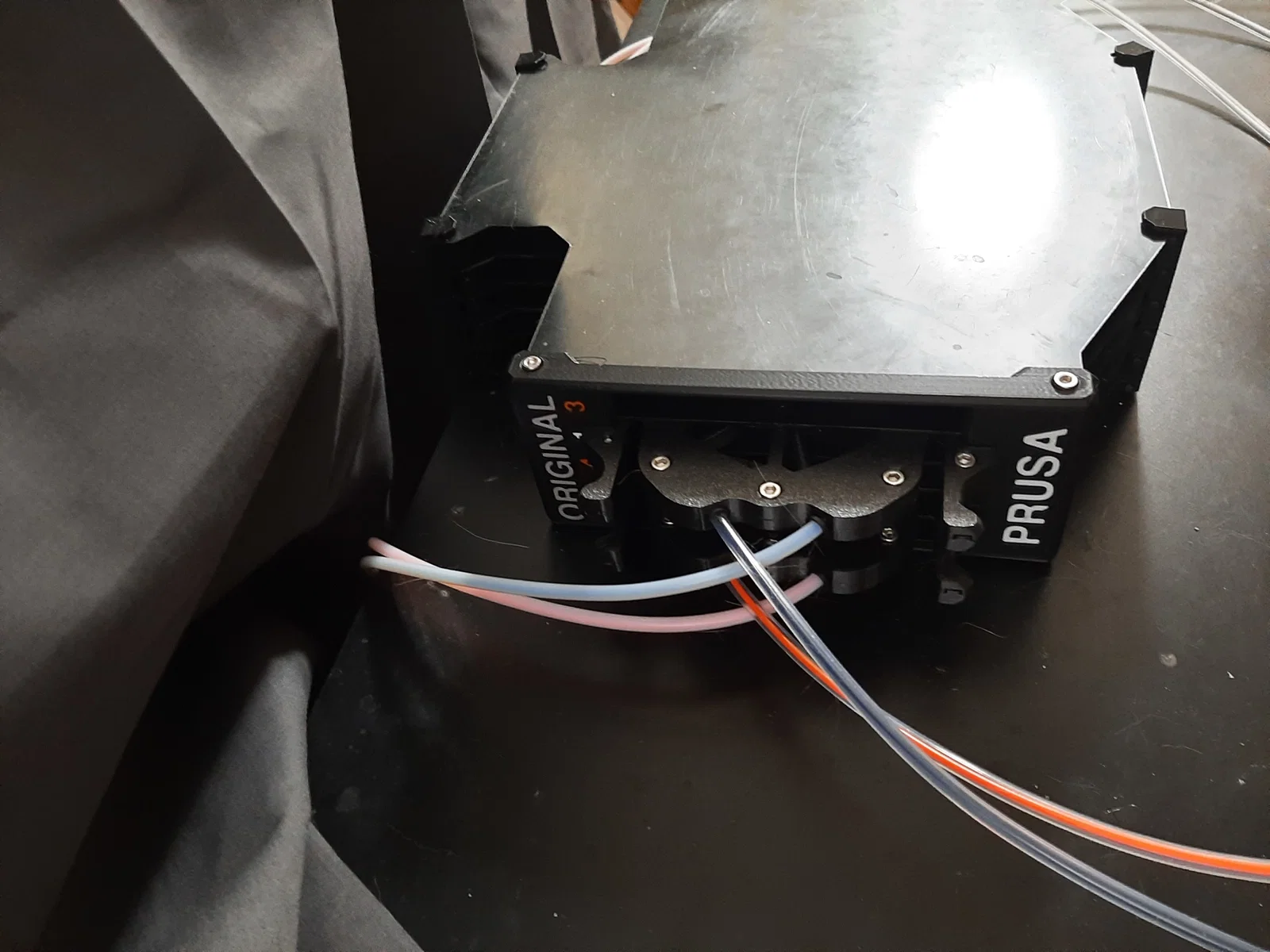

Lắp buffer theo hướng dẫn trong MMU3 Assembly Manual. Đặt segmenter sidebar sao cho cái tab bắt vít hướng ra ngoài, và phần rộng của countersink quay về phía các khe (slots) của buffer. Vít M3 30mm sẽ siết sidebar vào phần còn lại của segmenter. Nhớ canh vị trí trước khi siết vít — các tab phải nằm cùng một phía của buffer (buffer đối xứng nên rất, rất dễ lắp nhầm (đố biết tôi phát hiện ra chuyện đó kiểu gì?)). Buffer sẽ được bắt lên mặt trên của LACK enclosure bằng đúng các lỗ vít đã dùng cho buffer MMU2S. Luồn các ống PTFE 650mm từ cụm MMU3 qua các lỗ ở tấm lưng (back panel) của enclosure rồi cắm vào đúng segment tương ứng.

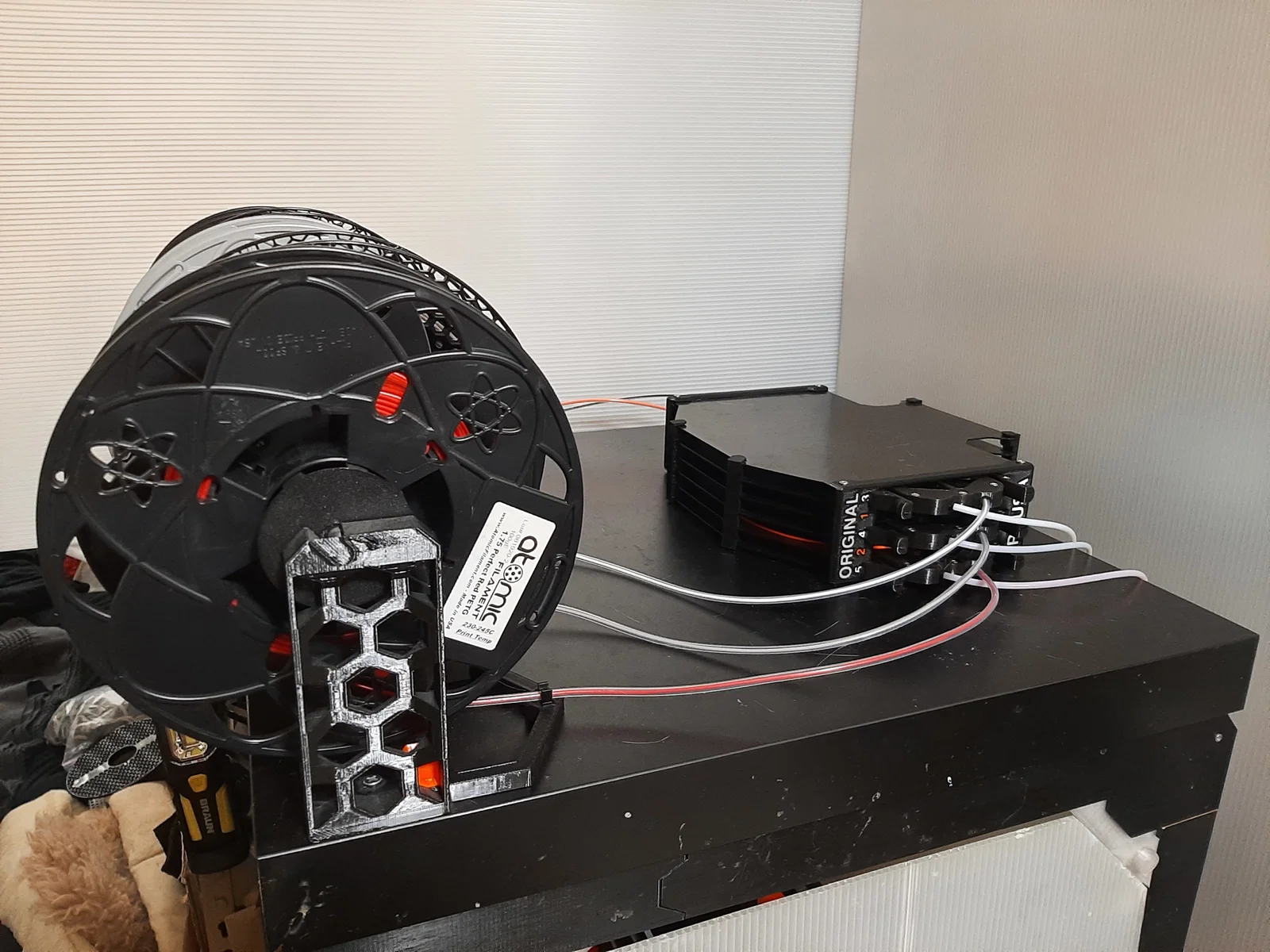

Các ống PTFE đi từ các segment của buffer ra spool trong bộ mình lắp đã được rút còn 450mm. Bạn có thể muốn tăng chiều dài ống #3 chút và/hoặc rút ngắn các ống khác, nhưng chiều dài này cho cảm giác cân bằng ổn. Độ chùng của ống có thể chỉnh phần nào bằng cách dời vị trí đầu ống nằm giữa spool và clip. Đoạn ống phía spool có thể đi vòng trên hoặc dưới đoạn ống phía MMU; chọn cách nào khiến ống chạy “ngoan” nhất.

Mod này được thiết kế để dùng chung với mod Prusa Enclosure V2 - MMU2S spool holder adapter, được đăng riêng vì khác license.
