Kẹp dây (Cable clip) gắn góc tường và mái hiên

Tác giả ORM_649441

Lượt tải
1.270
Lượt thích
598
Lượt coi
4.595

File 3 571,6 KB

  • Cable_clip_1777102081.3mf3MF · 194,4 KB
  • Cable_clip_20_deg_1777102082.3mf3MF · 147,6 KB
  • Cable_clip_30_deg_1777102083.3mf3MF · 229,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

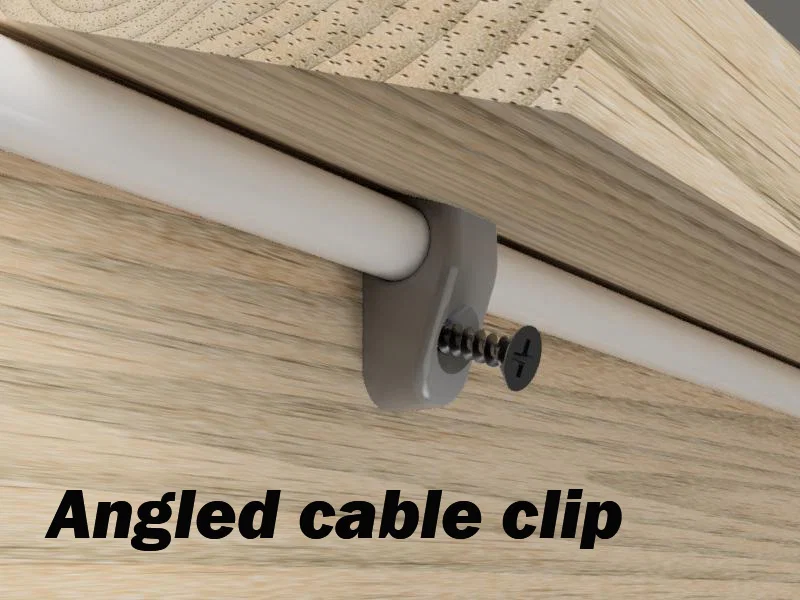

Đây là một mẫu cable clip có thể dùng ở góc giao giữa tường và phần mái hiên (roof overhang), nơi mà việc lắp đặt bằng các loại cable clip tiêu chuẩn thường khá khó.

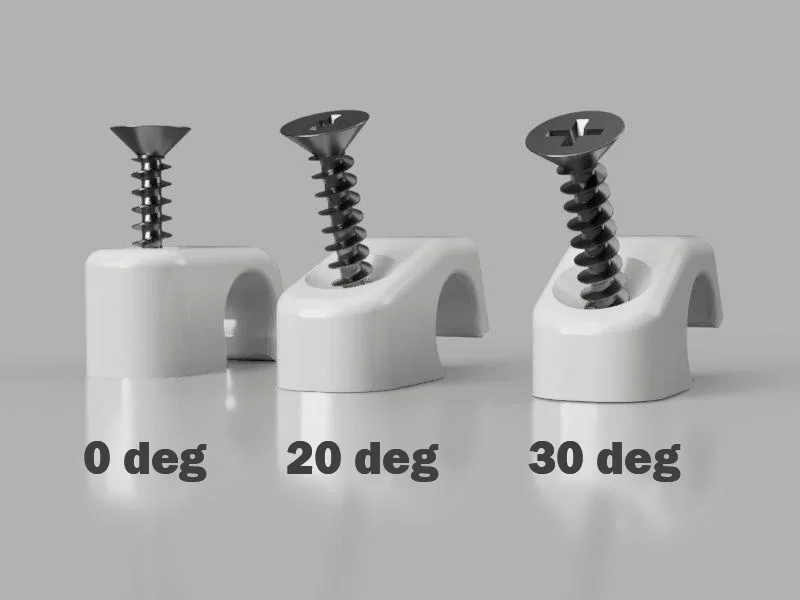

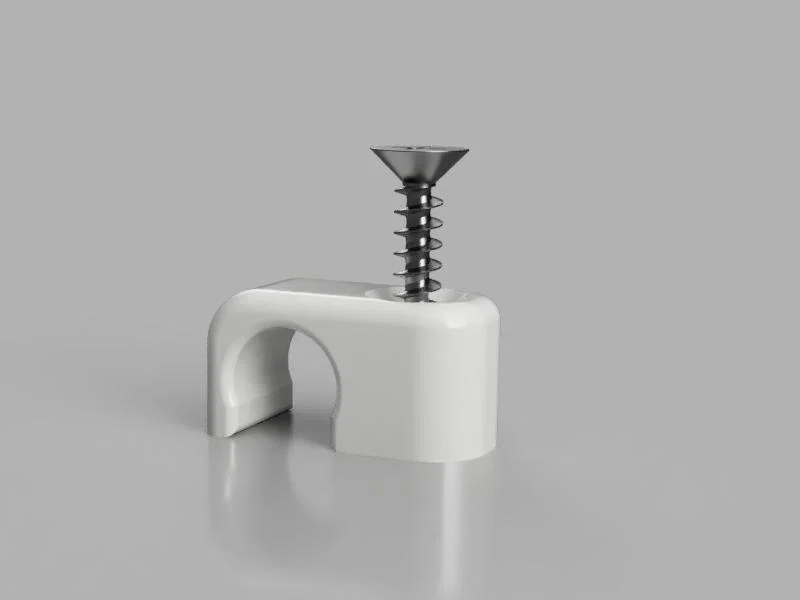

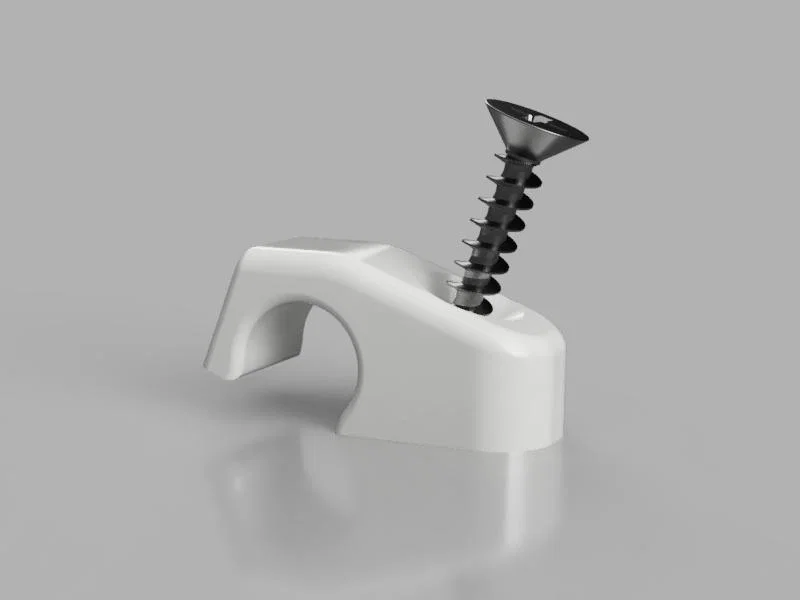

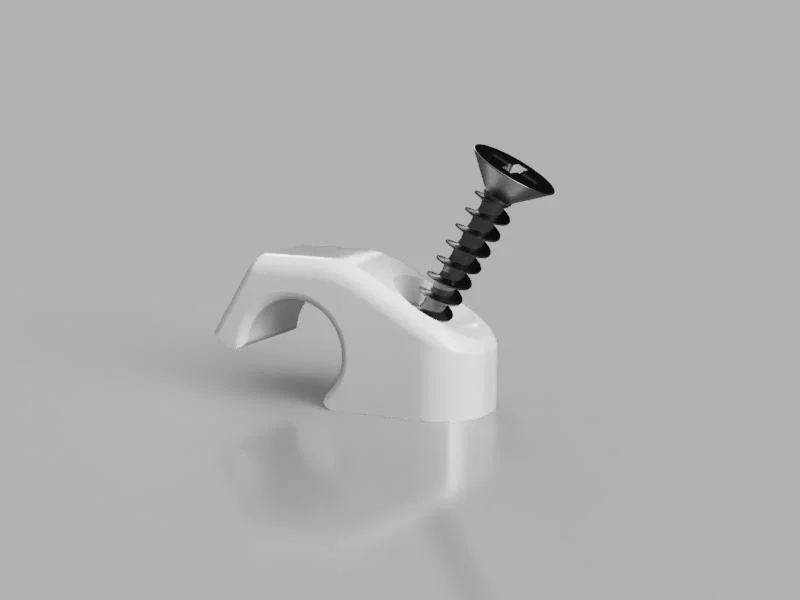

Mình làm vài biến thể của cable clip này: một bản cho mái có độ dốc 20 độ, một bản cho độ dốc 30 độ, và một bản cable clamp tiêu chuẩn để gắn tường bình thường.

Lắp đặt

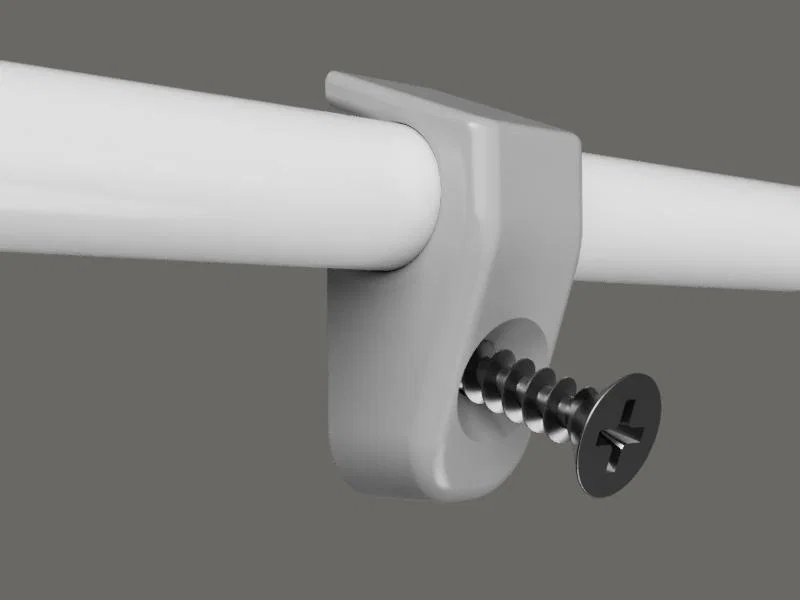

Cable clip này được thiết kế cho dây/cáp đường kính 10 mm và dùng countersunk screw đường kính 3 – 4 mm.

In và cài đặt in

Để ra kết quả tốt nhất, hãy in các clip ở tư thế nằm nghiêng trên hông. Trong các file model, chi tiết đã được xoay theo hướng phù hợp nhất để in. Nên dùng ví dụ như PETG, với layer height 0.2mm hoặc thấp hơn và nozzle width 0.4mm hoặc nhỏ hơn. Wall thickness tối thiểu 3 lines và infill 25%. Khuyến nghị dùng support cho phần lỗ vít khi in.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
3
Tổng dung lượng
571,6 KB
File lớn nhất
229,6 KB
