Case cho sim racing: car spotter và cờ hiệu

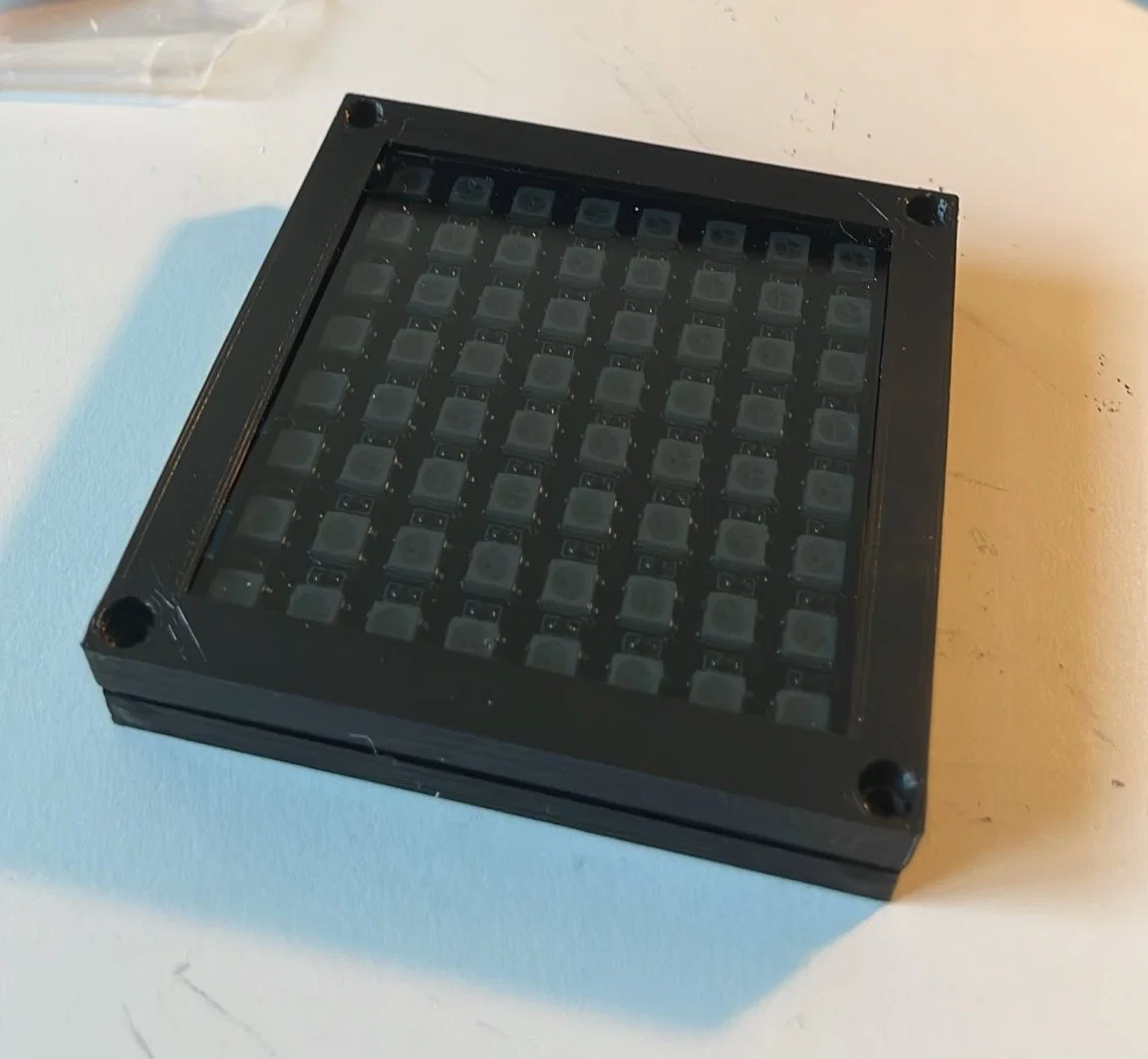

Đây là một cái case được thiết kế cho module WS2812B RGB và Arduino Pro Micro, theo video hướng dẫn giải thích rất hay của amstudio tại https://youtu.be/4oywox9-B-o. Nó cung cấp thông tin theo thời gian thực cho người chơi sim racing như: số hiện tại, cờ đang kích hoạt, car spotter, pit lane limiter, v.v.

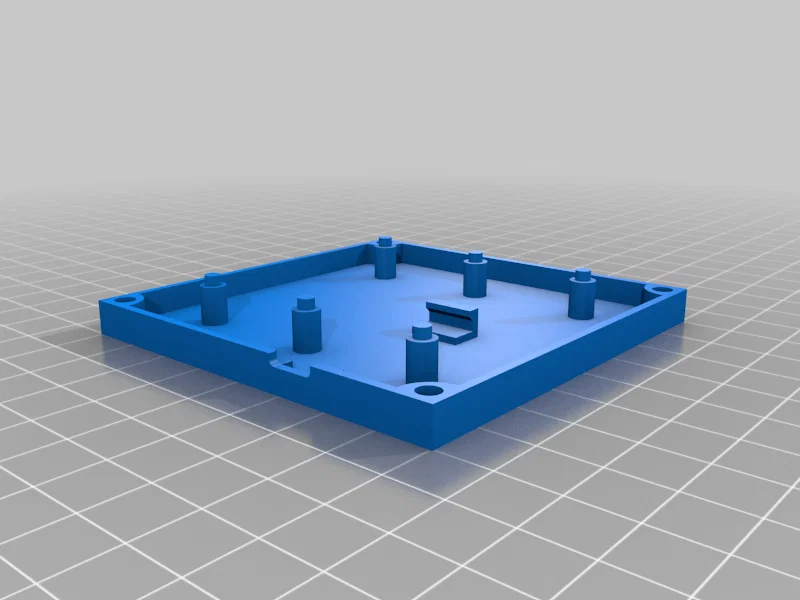

Phần đáy case được thiết kế để dùng insert ren (M3). Phần nắp trên nhận vít M3, vít nên siết nằm phẳng đúng mặt và dài 10mm.

Cổng USB-C của Arduino được bố trí ở phía bên trái của hộp. Không cần dùng vít để giữ Arduino hay module RGB LED vào vị trí.

Làm theo hướng dẫn trong video để xem danh sách linh kiện và cách hàn, lắp ráp. Video cũng giải thích cách flash và setup thiết bị sau khi hoàn thành.

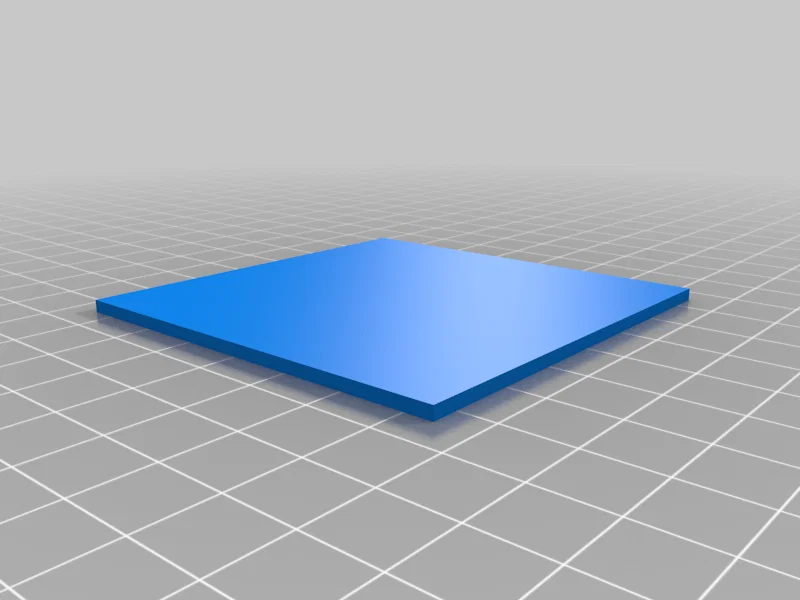

File “perspex” có thể dùng với filament trong suốt thay cho nắp plexiglas; phần này chỉ dày 2mm, dù nắp được thiết kế cho tấm che 3mm. Tuy vậy vẫn sẽ bấm/clip vào vị trí gọn gàng.

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Supports:

Yes

Infill:

20%

Filament: Prusament or colorFabb PLA or XT Any

Notes:

Support chỉ khuyến nghị cho phần nắp trên (top case), đặt support trên build plate.

Category: Electronics
