Phụ kiện hệ Thread Board gắn tường (Thread Board Wall Mounting System Accessories)

Mùa hè năm ngoái mình có ủng hộ (back) thread boards của 3dprinteracademy (bạn google là ra) vì muốn làm gì đó cho phòng của con trai. Mà bộ bundle lại thiếu vài chỗ, nên mình tự làm thêm một số chi tiết để bổ sung cho dự án này rồi chia sẻ lại. Ảnh các món đã in là dùng Bambu Labs Matte Ivory PLA.

Tất cả các con ốc liên quan tới kết cấu mình đều in 100% infill cho chắc.

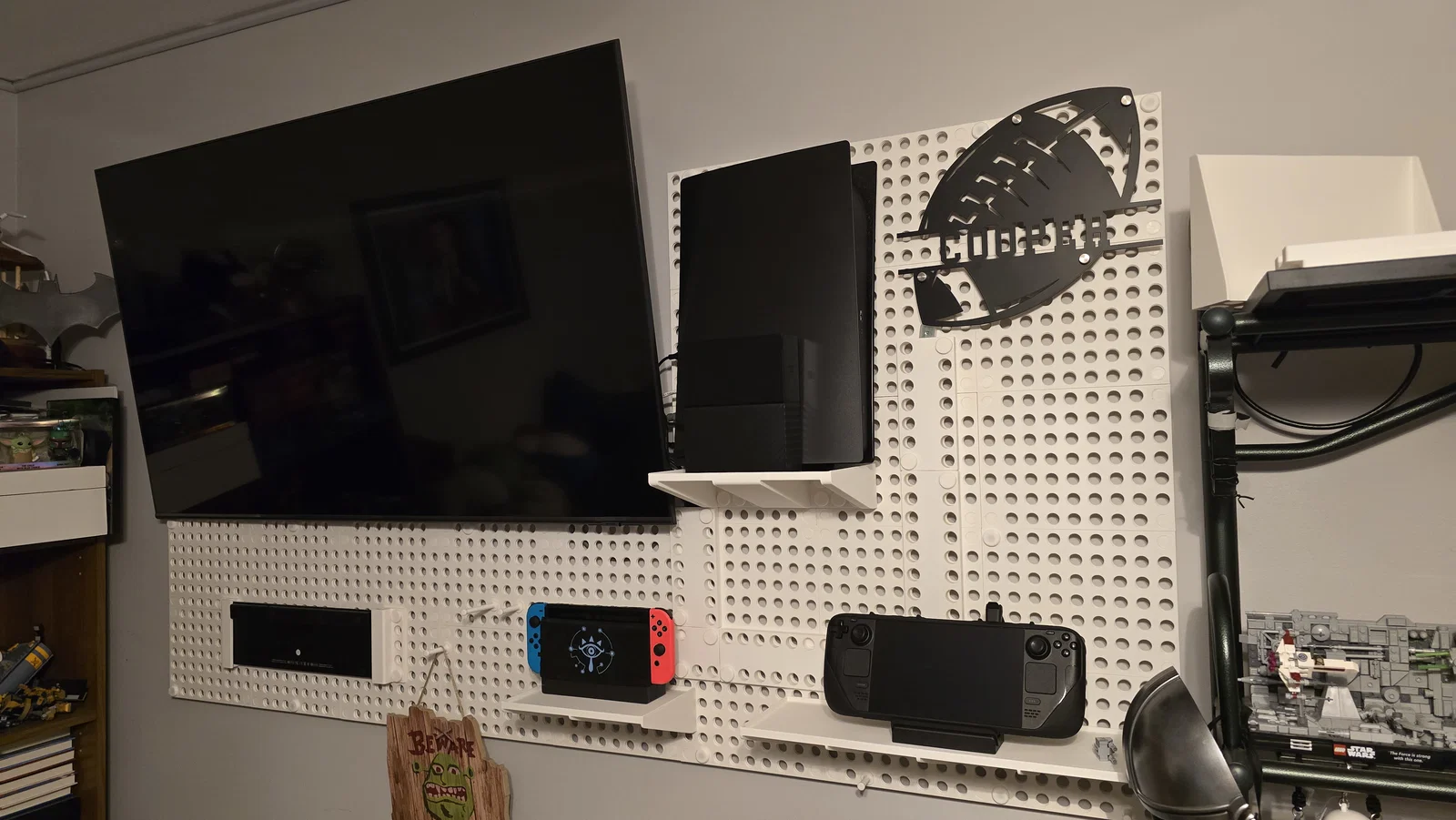

Trong hình, cái backboard chính trên tường là từ bundle gốc, còn các vị trí/món khác trong ảnh là mình tự thiết kế.

Mình đang dùng thread boards dày 8mm và bắt lên tường.

Wall mount screw - Bộ gốc không có loại ốc bắt tường có đầu (head) nên bắt xong board bị lỏng. Mình làm kiểu mount này để có thể siết sát xuống thread board, tạo khoảng cách đều từ mặt sau ra tường ở mọi vị trí bắt, đồng thời các board vẫn được ép chặt vào con ốc bắt.

• Phần ren (threaded part) của con ốc dài 22MM. Dùng thread board 8mm thì sẽ tạo khoảng hở 14mm so với tường.
• Lỗ giữa 5mm dùng được vít #8 (bắt vào stud) hoặc tầm 3/16 toggle bolt mount/anchor.
• Có làm thêm nắp (center cap) để che phần giữa của con ốc bắt tường.
• Mình in theo hướng để đầu ốc úp xuống build plate, dùng tree supports phía trong, và 100% infill.

Back mount screw - Mình làm cái này để dùng chung với wall mount screw custom ở trên: khi bắt từ mặt sau kèm với các connection plates (miếng nối các tấm chính lại với nhau), phần đỉnh đầu ốc sẽ phẳng (flush) với tường. Cách này giúp tránh bị cong/vồng panel khi span khoảng cách lớn. Mình dùng panel connecting plates dày 4mm để cứng hơn.

3-hole by 9-hole plate cover - Miếng này để che dây đi tới TV. Nó có rãnh đủ lớn để che 2–3 dây HDMI và 1 dây nguồn.

4mm -nut - Một vài mounting bracket của mình cũng đi xuyên qua connection plate để nối hai main thread boards. Mình dùng long đền (washer) để siết giữ connection plate vào wall mount screw đi xuyên qua đó.

Shelf mounting screw: Mình làm lại vì mấy con trong kit đầu quá dày, nhìn kiểu đồ chơi hoặc hơi lạc quẻ. Mình làm loại đầu vòm (domed head) và thu gọn lại chút để vẫn siết được nhưng nhìn gọn sạch.

Shelves: Bộ bundle có vài floating shelves nhưng không đúng nhu cầu của mình và theo ý mình là nhìn cũng không đẹp lắm. Mình muốn loại dài hơn, có gia cường, và có gờ/lip ở mép ngoài để đồ không bị rớt. Tất cả các bản mình đưa lên đều cùng bề rộng (khoảng cách từ tường ra). Mình có vài tuỳ chọn chiều dài khác nhau. Mình có kèm vài hình kích thước (đều tính bằng MM) từ bản phác trong Fusion 360.

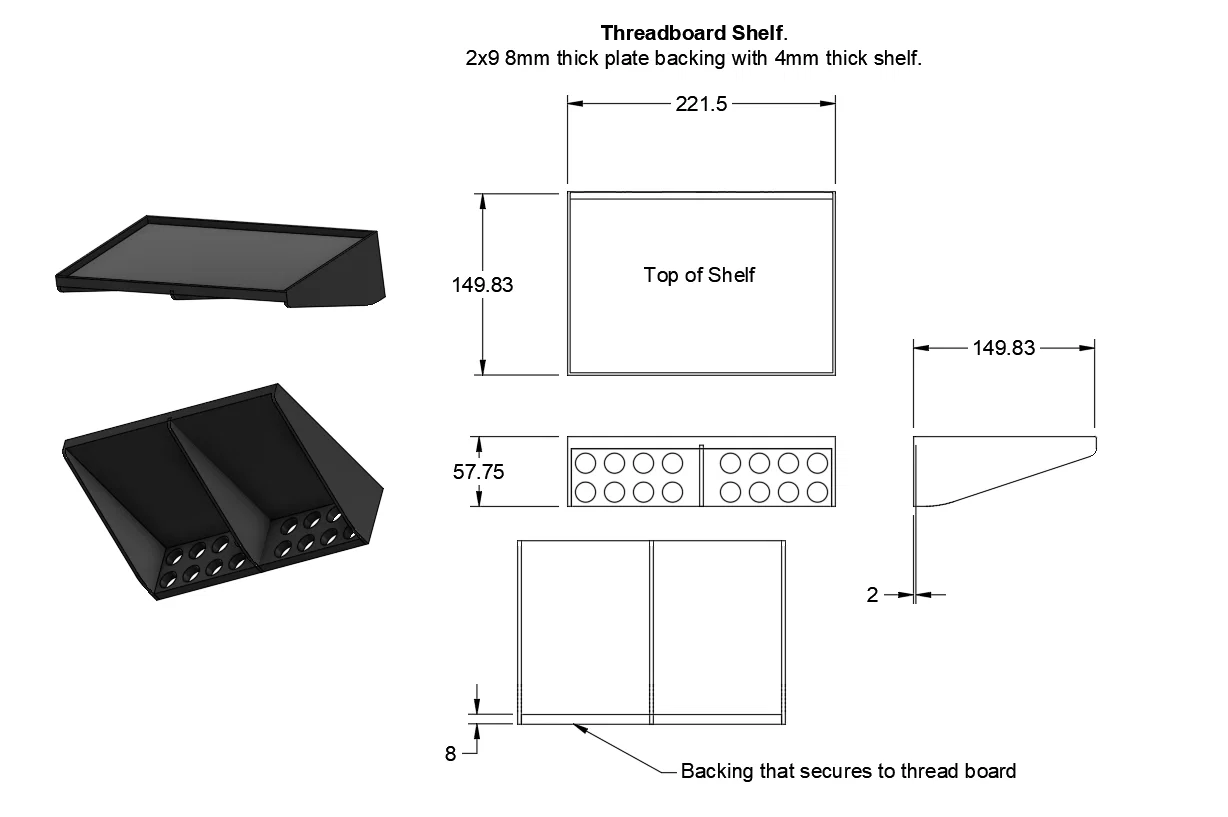

• Single shelf

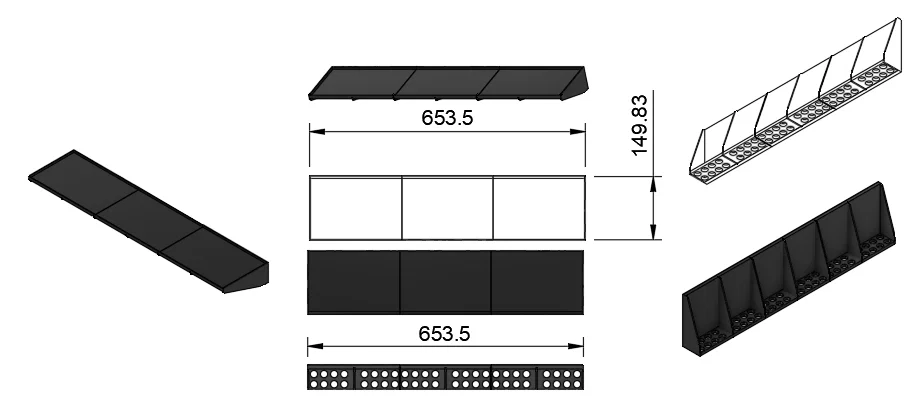

• Expandable shelf - Các phần khác nhau sẽ khít phẳng (flush), không hở khe giữa các mảnh left/right/center

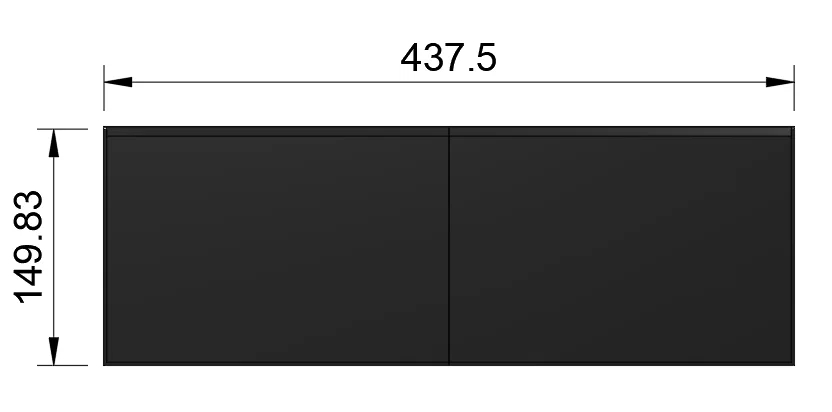

  • Bản Double (chỉ có mảnh trái và phải) trong hình đang để Steam Deck của con trai mình
  • Bạn có thể in thêm mảnh giữa (middle piece) để thành kệ rộng 3 phần trở lên. (cứ thêm centerpieces để dài hơn)
  • Có gân đỡ phía dưới kệ, và khi bắt vào threadboard thì rất chắc.

Mình cũng làm vài custom screw mounts cho đèn LED nhưng không upload vì chỉ làm một lần cho riêng setup này.

Khi mình tiếp tục dự án, có làm thêm món gì mình sẽ bổ sung lên.

Updated 5/5/2024

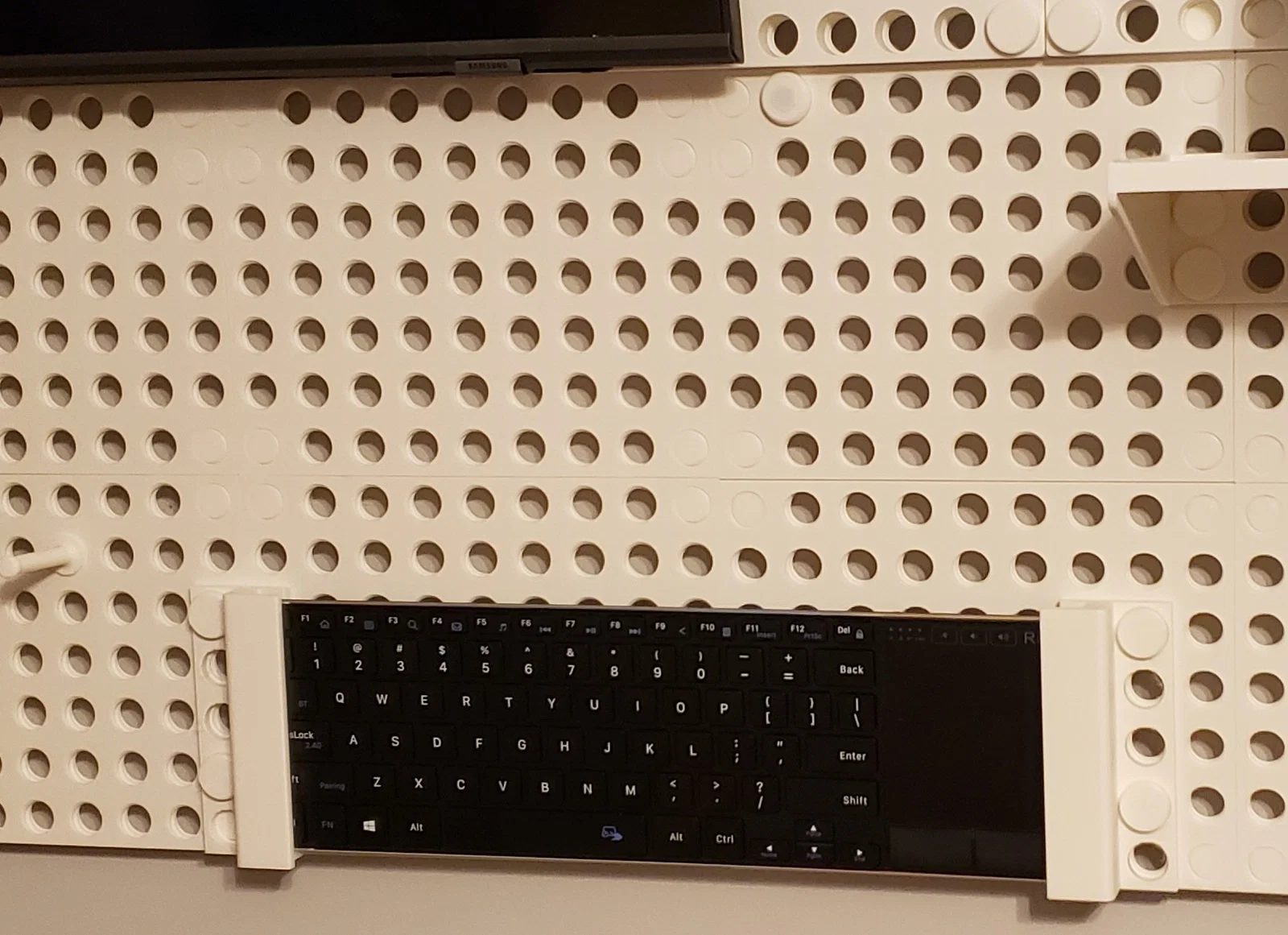

• Thêm RII K22 Keyboard mount - 2 phiên bản: một bản góc bo cong và một bản góc vuông.

Updated 6/18/25

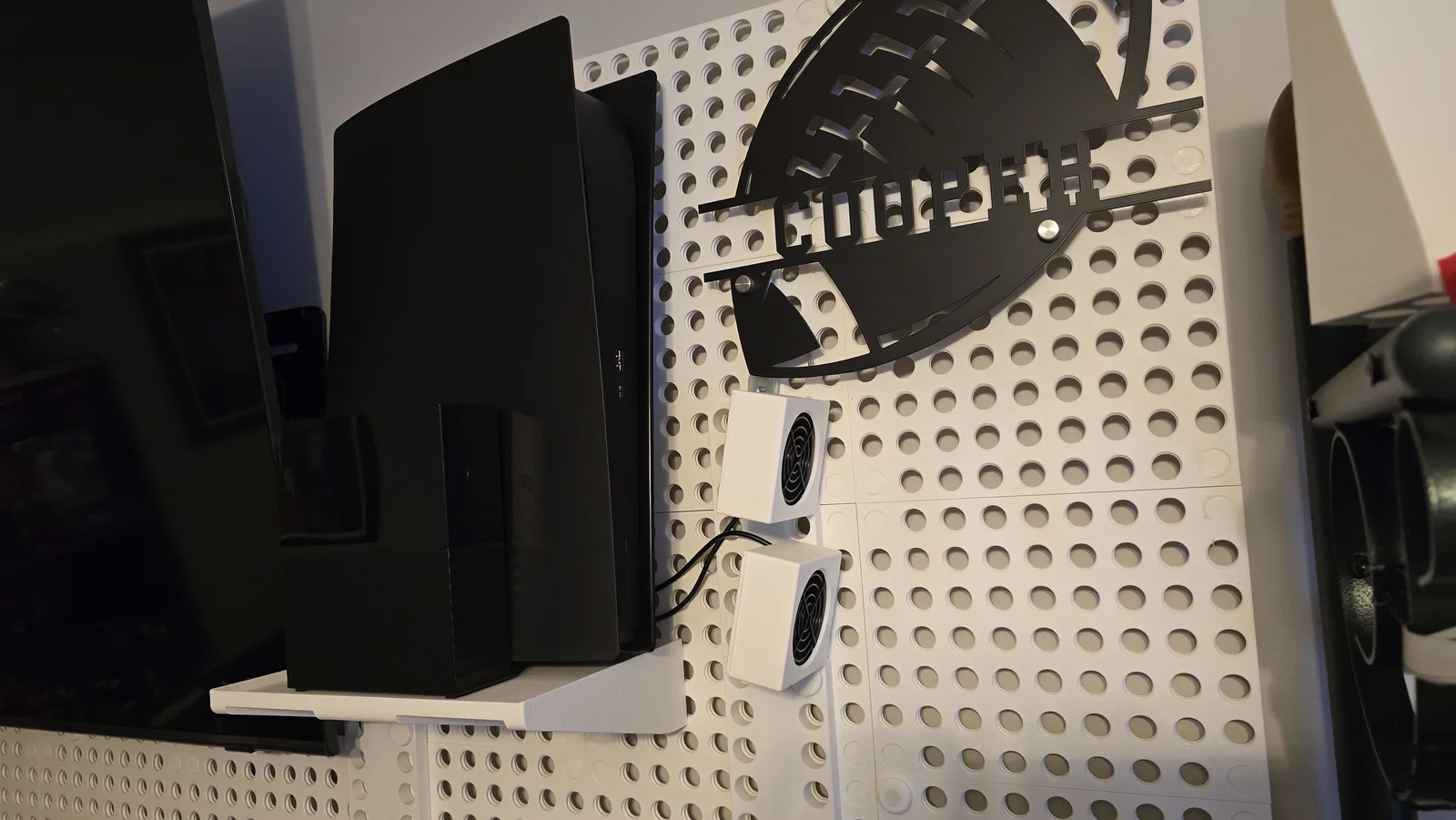

• Thêm PS5 Shelf
• Thêm bộ giữ quạt 60mm và nắp (lid)
