Hệ Ngăn Kéo Lưu Trữ Modular Xếp Chồng – Nhiều Biến Thể!

Giống như nhiều người, mình đang tìm một hệ ngăn kéo dạng modular phù hợp để đựng các món đồ nhỏ trong xưởng. Có rất nhiều thiết kế sẵn, nhưng mình thấy cái nào cũng thiếu một điểm nào đó, nên mình quyết định tự làm một thiết kế riêng để giải quyết hết các vấn đề mình gặp ở những mẫu hiện có.

Những vấn đề mình muốn xử lý gồm:

1. Nhiều thiết kế quá nhỏ. Mình muốn tận dụng tối đa kích thước ngăn kéo để dùng hết mặt bàn in (printer plate), nhờ vậy có thêm sức chứa.
2. In nhanh và chắc: thiết kế đơn giản, không tốn nhiều filament nhưng vẫn đủ cứng cáp để chứa các món đồ mình cần.
3. Nhãn (labels) có thể 3D print hoặc dùng thẻ giấy (card) nhét vào; kích thước lớn, dễ đọc và dễ thay khi cần.
4. Nhiều kiểu bố cục ngăn kéo, có thể hoán đổi lẫn nhau, dễ cấu hình lại khi nhu cầu thay đổi.
5. Có cách để đảm bảo kéo ngăn ra mà không bị rơi tuột ngoài ý muốn. Mình thấy nhiều thiết kế cho phép các tầng phía trên bị xê dịch khi mở ngăn và đụng vào tầng bên trên.

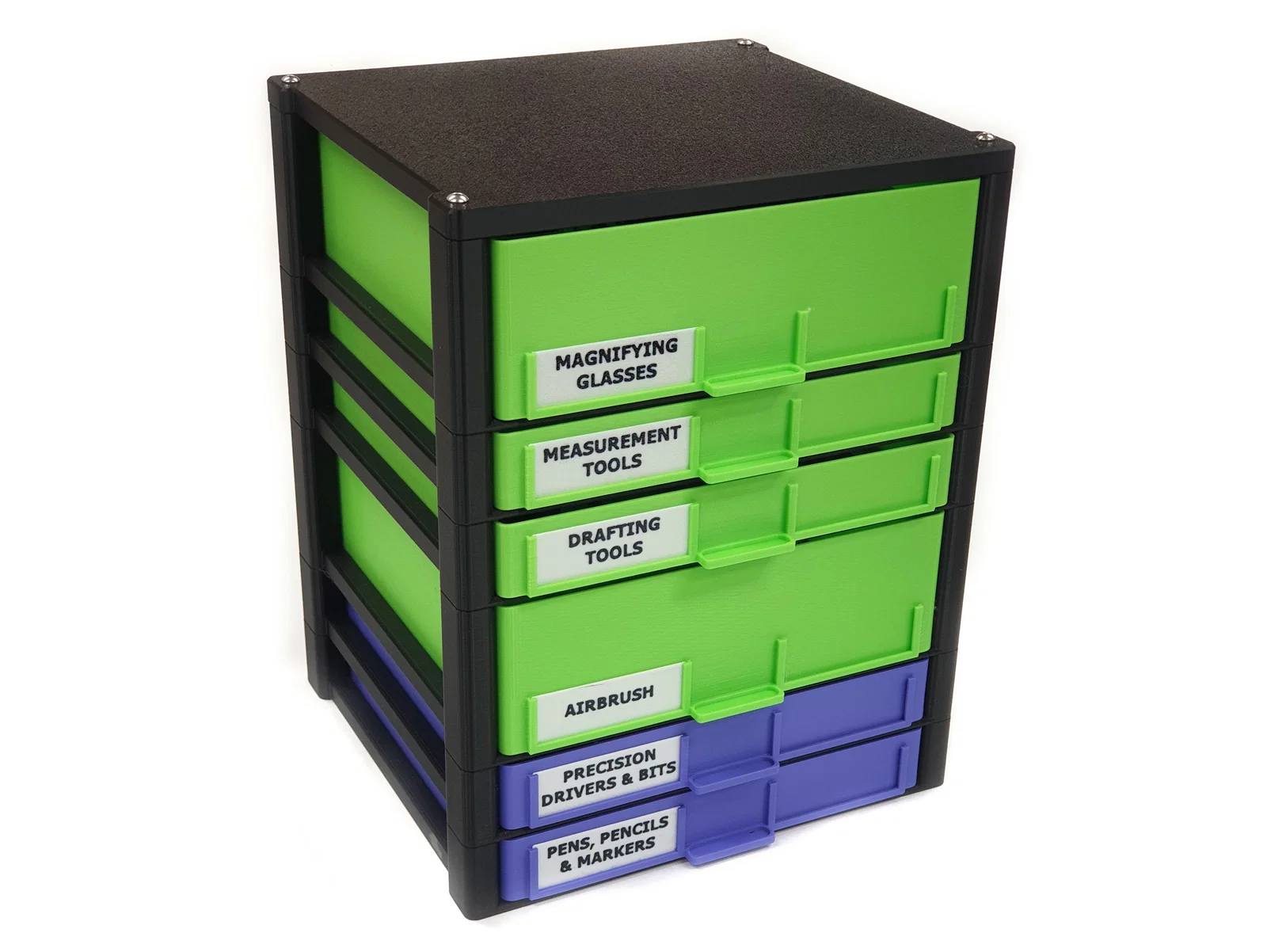

Thiết kế này tối ưu cho mặt bàn in của Prusa MK3, nên cũng sẽ chạy ổn trên đa số máy in cỡ lớn hiện nay. Mình làm 3 mức chiều cao, với rất nhiều tổ hợp bố cục bên trong mỗi ngăn. Mỗi mức chiều cao dựa theo module 35mm: khung 1U là 35mm, 2U là 70mm, và các ngăn kéo được thiết kế để vừa trong các kích thước này.

Vấn đề lớn nhất mình gặp là khi ngăn kéo nặng sẽ nâng (lift) cả khung của chồng phía trên, và chuyện này có thể làm ngăn kéo rơi ra bất ngờ, nhất là khi nó ở gần phía trên cùng.

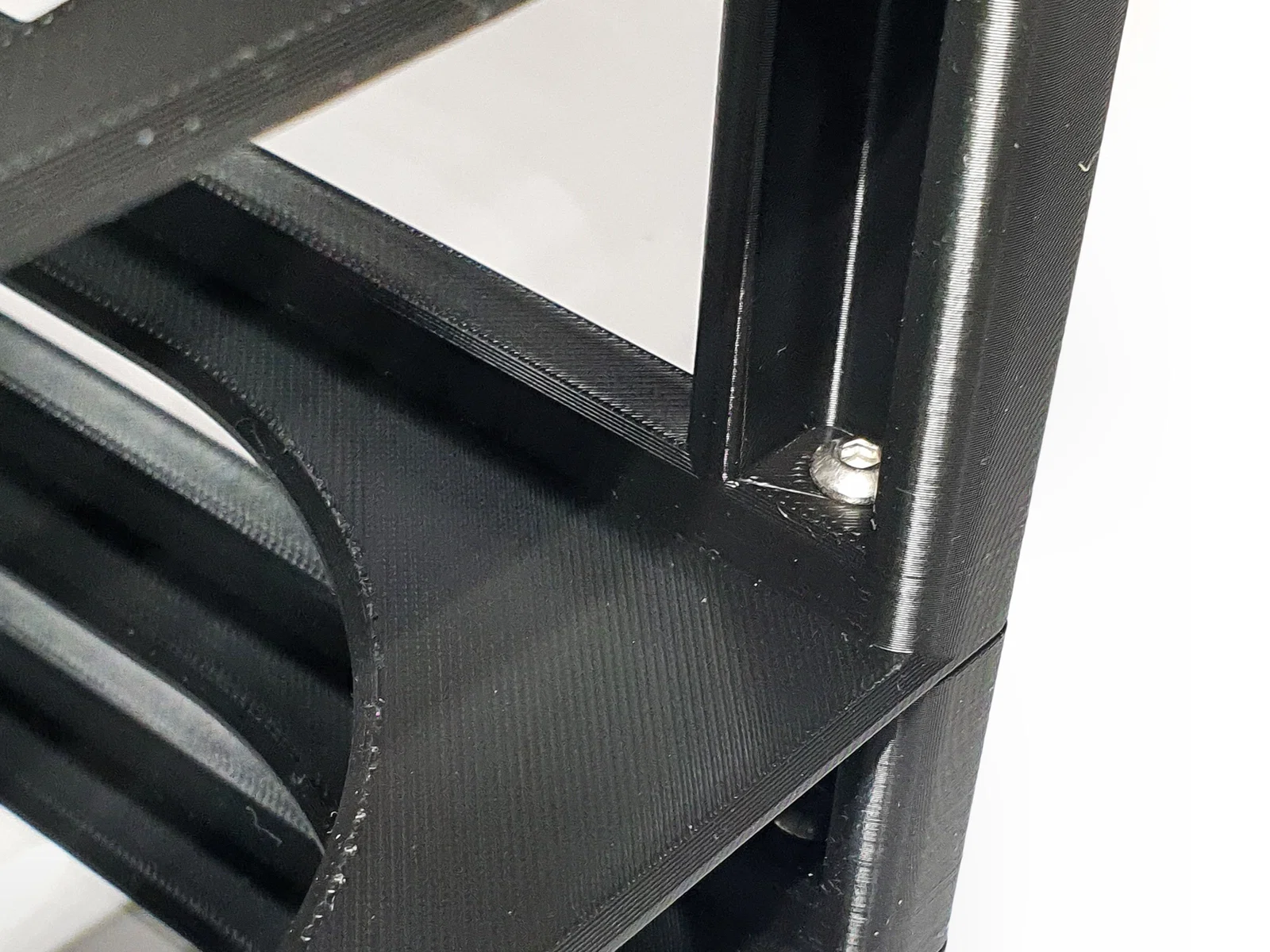

Để xử lý, mình thêm tuỳ chọn dùng vít M4x16 ở mỗi góc để khoá các tầng lại với nhau và đảm bảo lúc kéo ngăn ra sẽ không làm xô lệch các tầng bên trên. Vít này khi lắp vào sẽ được giấu đi, và có thể siết thông qua một lỗ truy cập ở phía trên của các miếng khung.

Mỗi ngăn kéo có hai vị trí đặt nhãn; nhãn có thể 3D print hoặc cắt từ bìa giấy, dạng hình chữ nhật đơn giản 67mm x 23mm. Mình có kèm template để 3D print trong phần downloads.

Mình đã kèm file 3MF cho tất cả mẫu, với đúng orientation và settings, vui lòng dùng các file này để in. Mình cũng kèm file STEP nếu bạn muốn chỉnh sửa thiết kế. Nếu bạn cần một bố cục ngăn kéo mà mình chưa tạo, cứ nhắn mình để mình generate giúp bạn.

Lưu ý:

Trên Prusa MK3 / MK4, bạn sẽ cần tắt skirt loops như hình bên dưới để khung vừa lên bed (mình đã kèm 3MF với phần này tắt sẵn trong downloads).

Các ngăn kéo có thể xoay 90 độ để vừa với skirt loops, hoặc in không có skirt loops theo orientation mặc định.

Khung (frames) có 3 mức chiều cao:

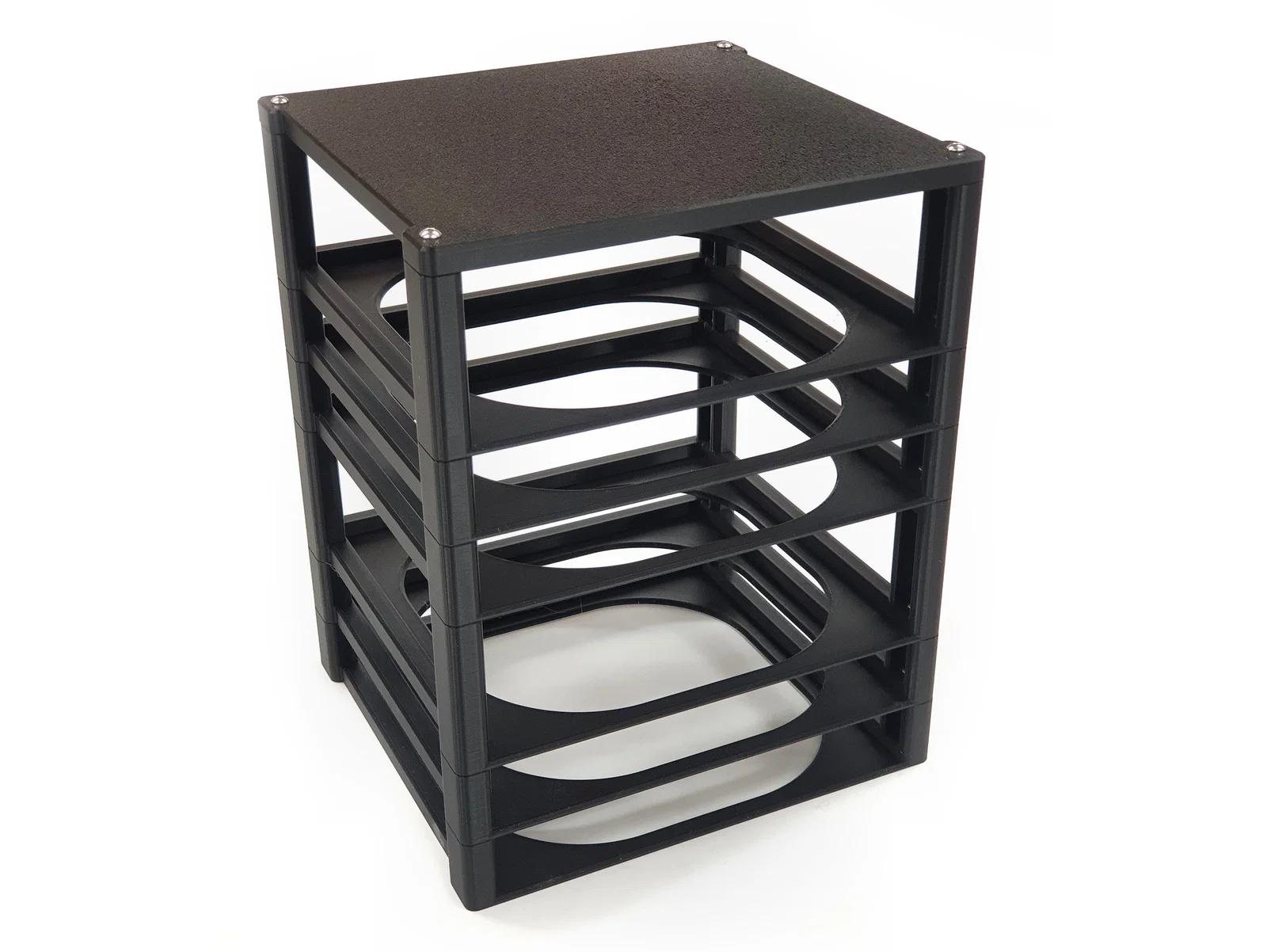

Drawer Frame 1U

Drawer Frame 2U

Drawer Frame 3U

Có một nắp trên (top cap) cứng để dùng cho cả chồng.

Drawer Frame Cap

Ngoài ra còn có một khay chứa phía trên (top storage bin), cho phép chồng các món đồ lớn hơn, có gờ (lip) quanh mép.

Drawer Frame Cap Topper

Các tuỳ chọn ngăn kéo gồm:

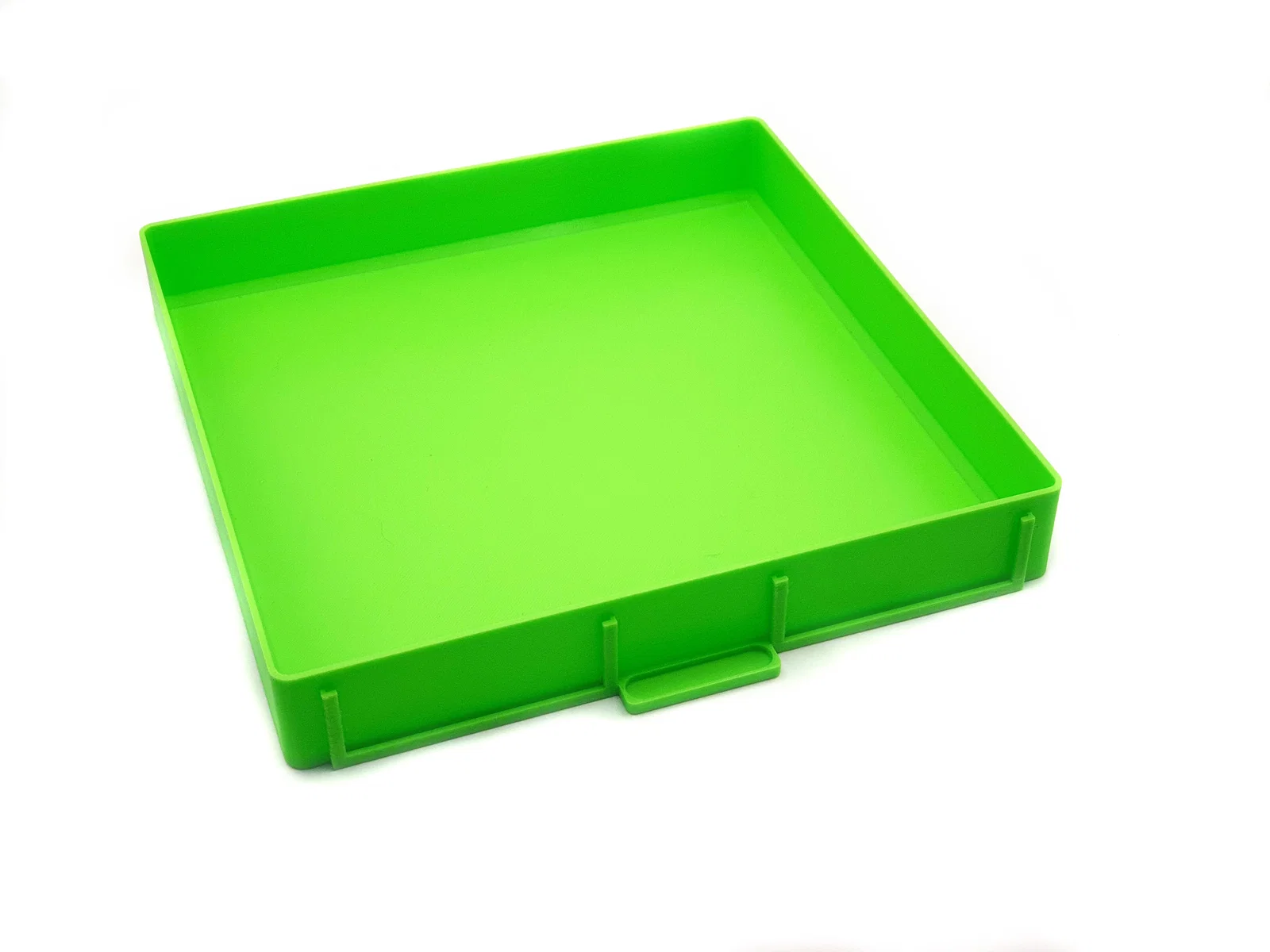

Drawer 1U

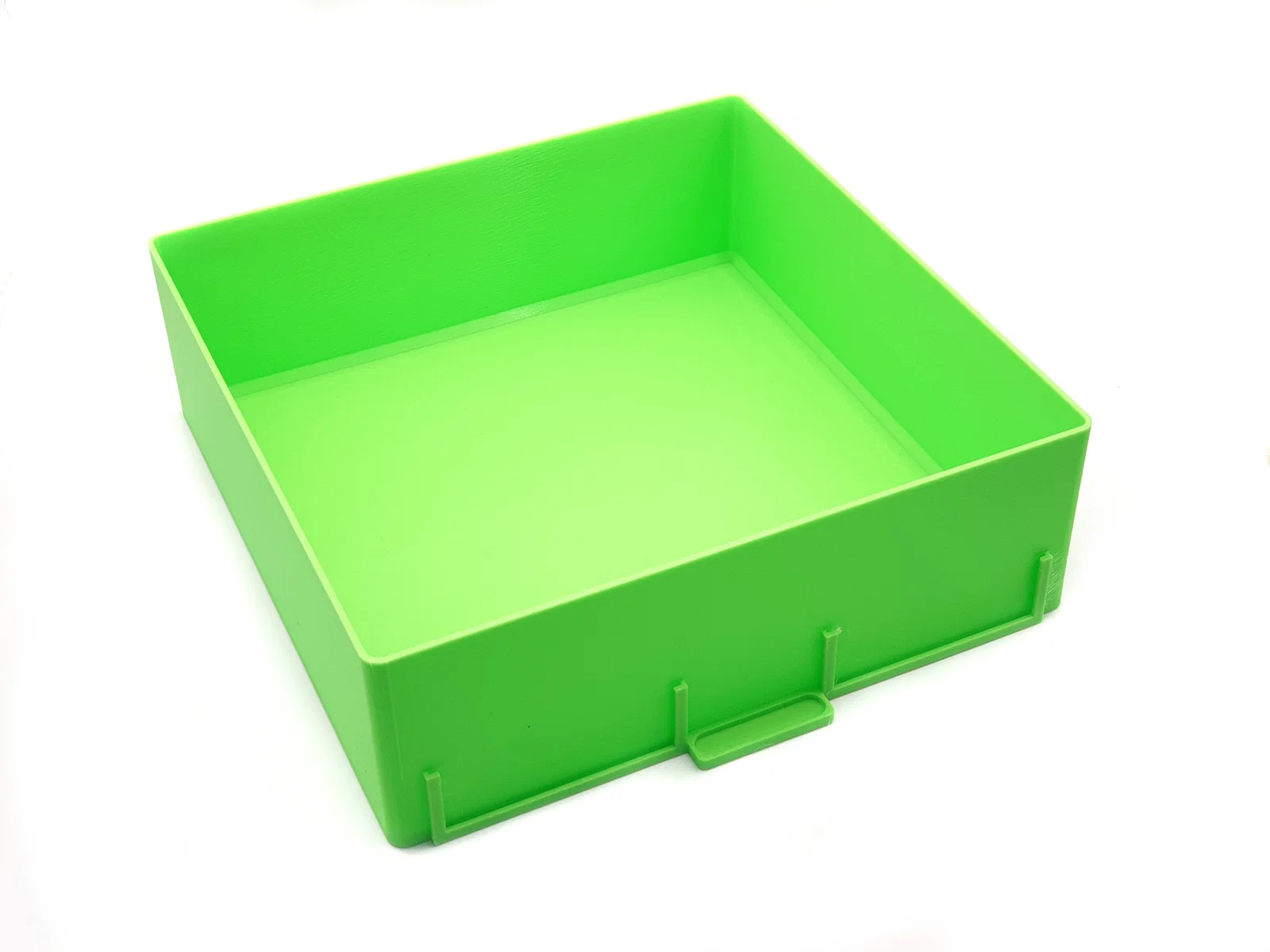

Drawer 2U

Drawer 3U

Drawer 1U 2x1

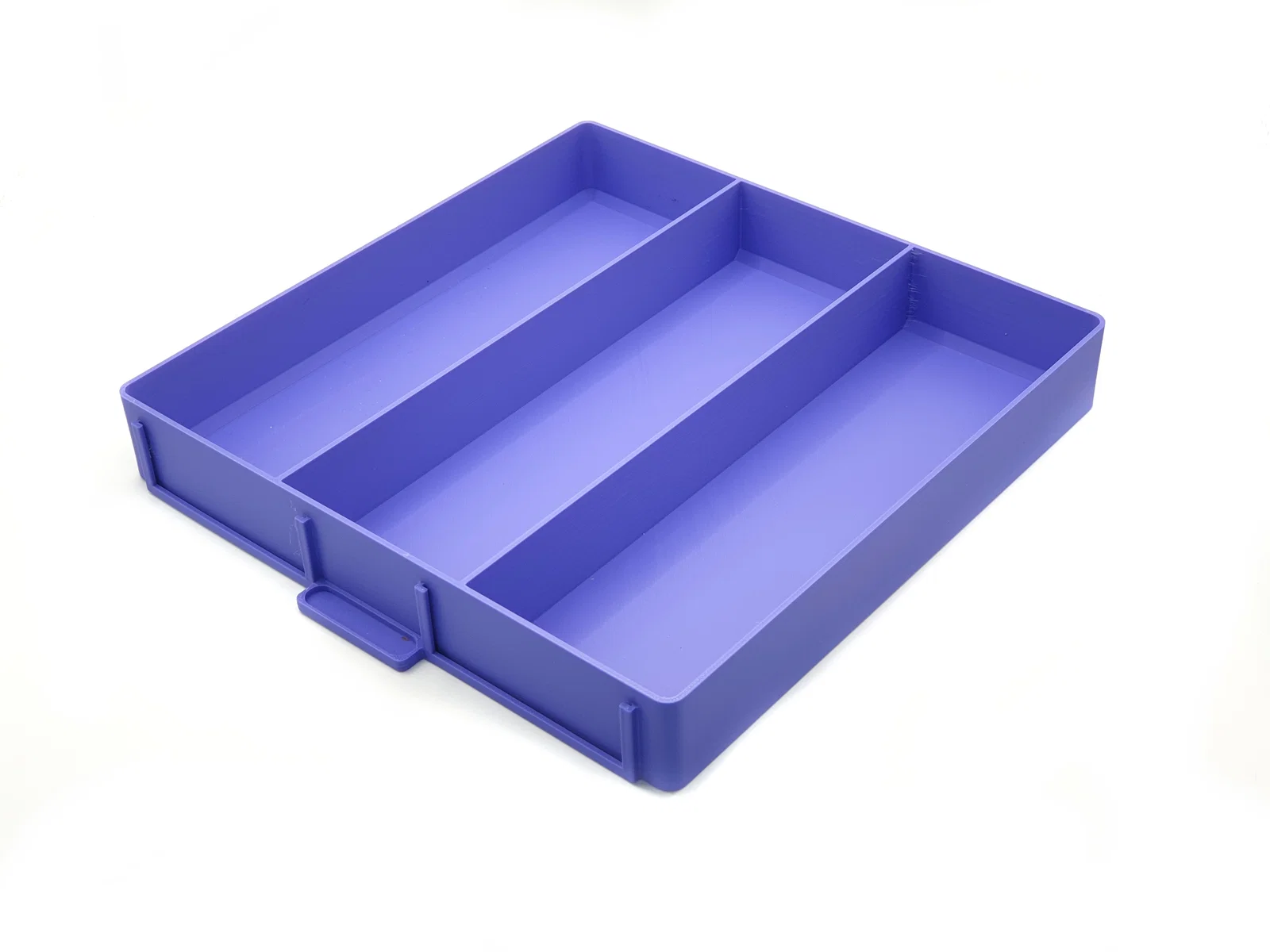

Drawer 1U 3x1

Drawer 1U 4x1

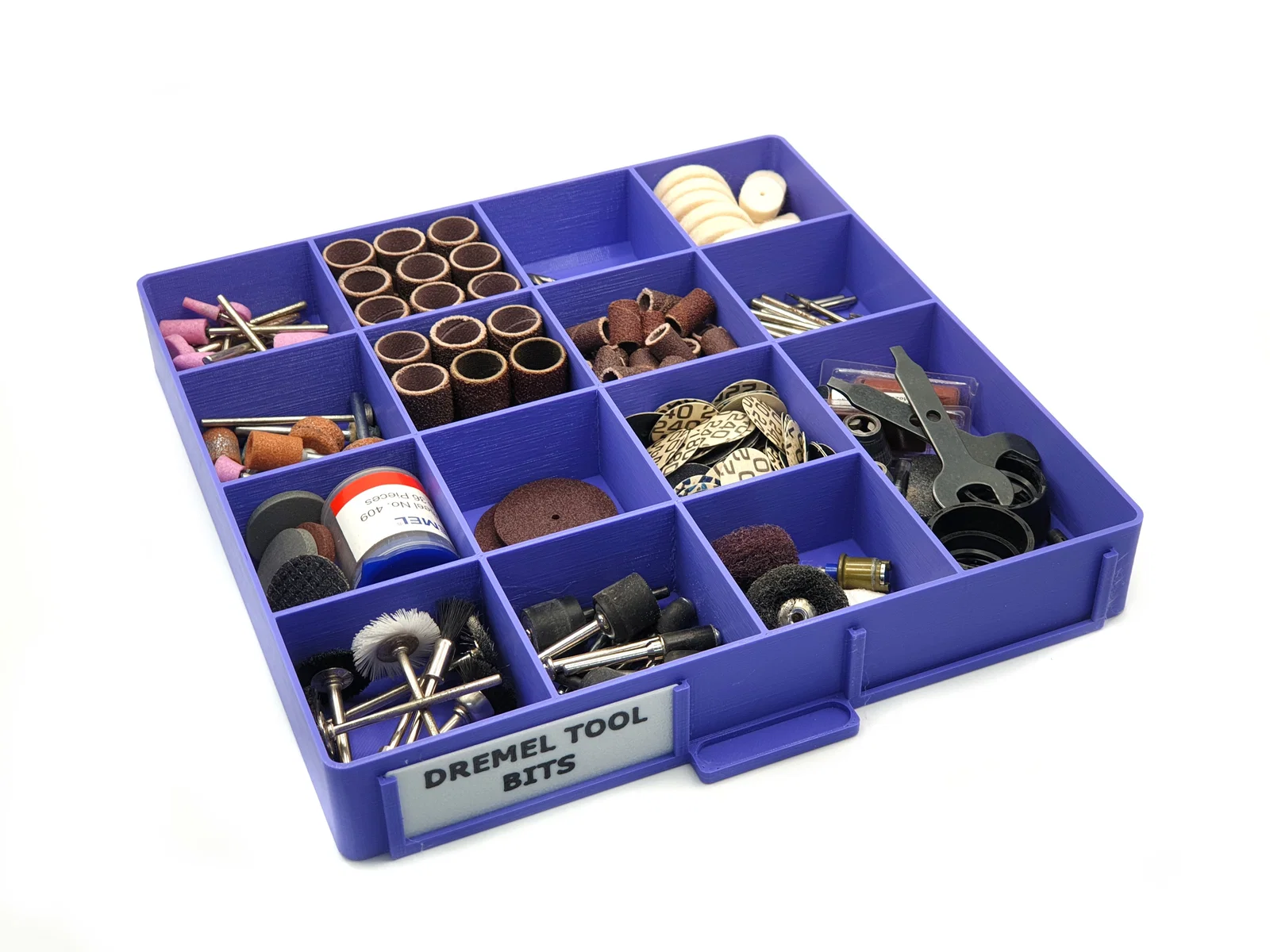

Drawer 1U 2x2

Drawer 1U 3x3

Drawer 1U 4x4

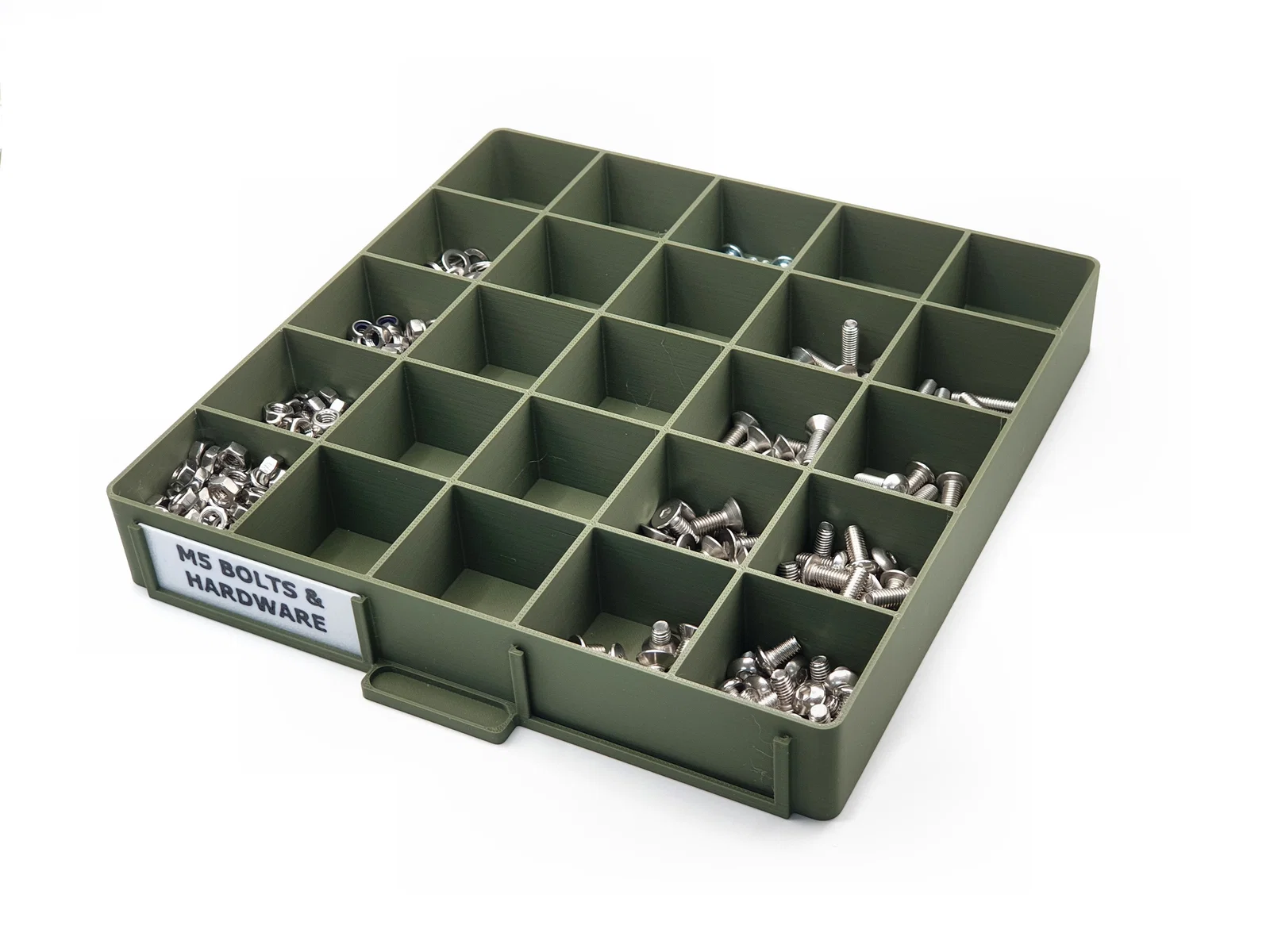

Drawer 1U 5x5

Drawer 1U Split #01

Drawer 1U Split #02

Drawer 1U Split #03

Đây là mẫu nhãn trống (label blank) mình dùng: bạn có thể in ra rồi viết bằng bút lông dầu (permanent pen), hoặc tự tạo chữ bằng phần mềm CAD bạn thích. Bạn cũng có thể chỉ cần dùng một miếng bìa cắt đúng 67mm x 23mm.

Drawer Label Blank
