Giá đỡ cuộn cho máy cắt DeWalt DWE7491RS

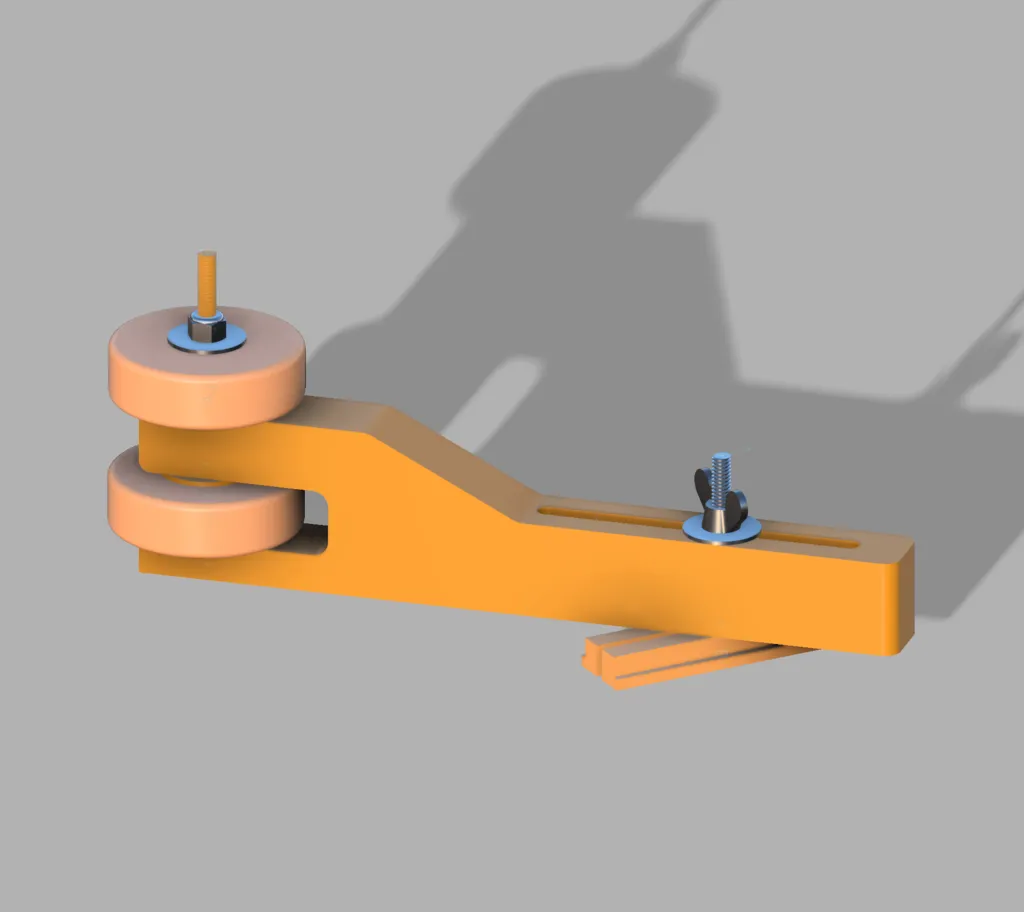

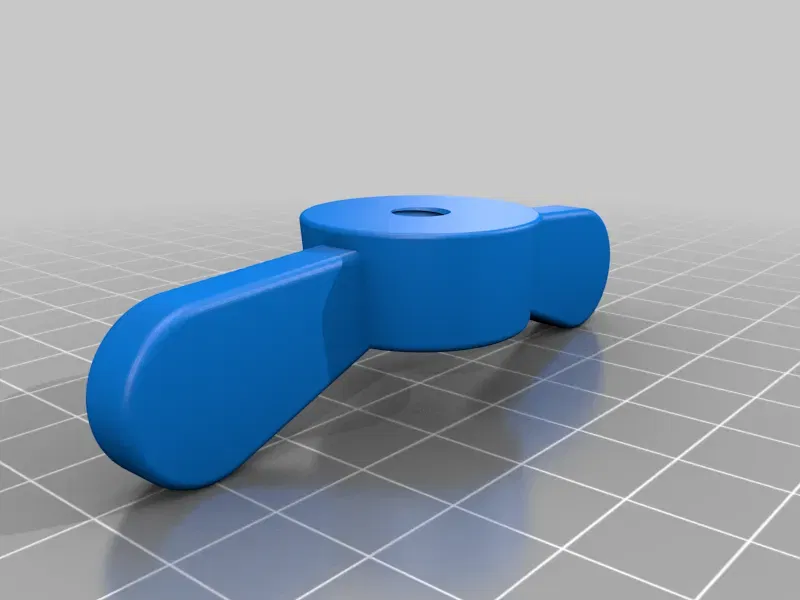

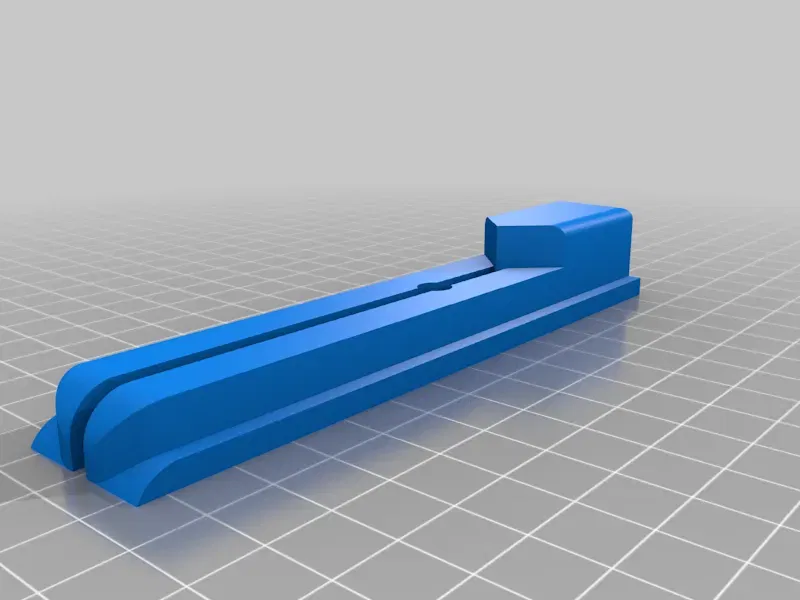

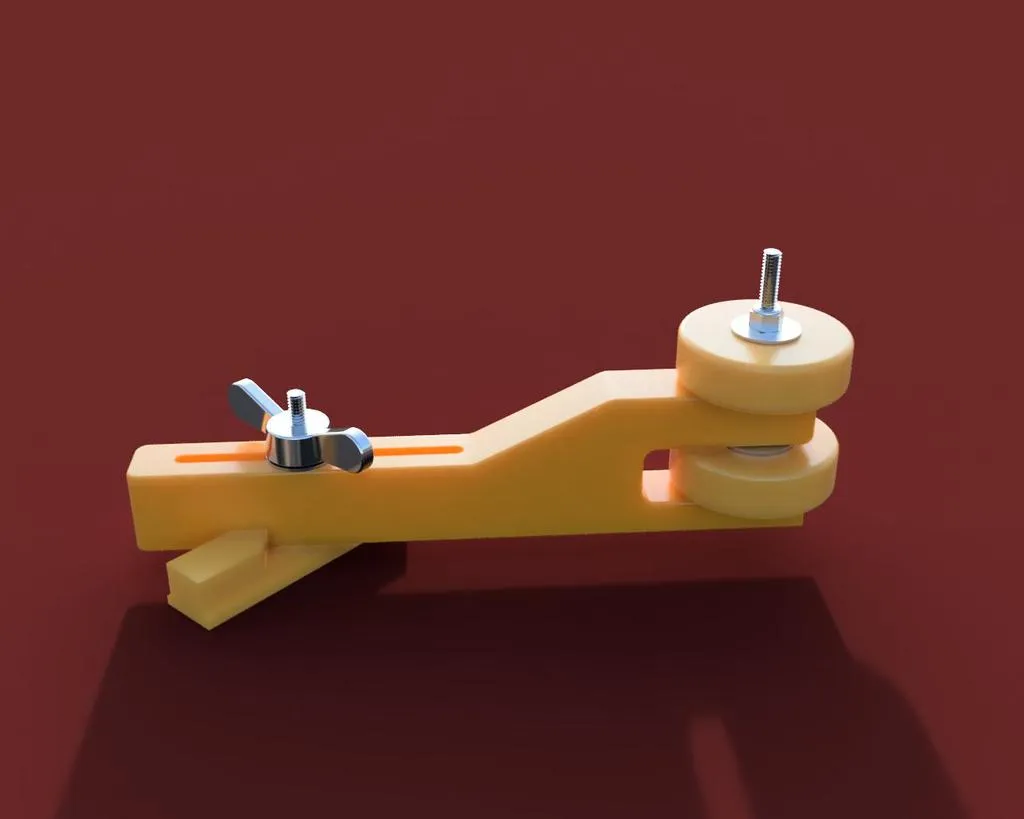

Đây là một thiết bị giữ cuộn dùng để giúp cắt các phần nhỏ hoặc mỏng. Thiết bị giữ gồm hai cụm chính. Cụm đầu tiên là một thanh trượt có rãnh và một khối dừng nằm trong rãnh của thước cắt góc. Nó được kết nối với một cánh tay điều chỉnh bằng một bu lông, đai ốc và đai ốc cánh.

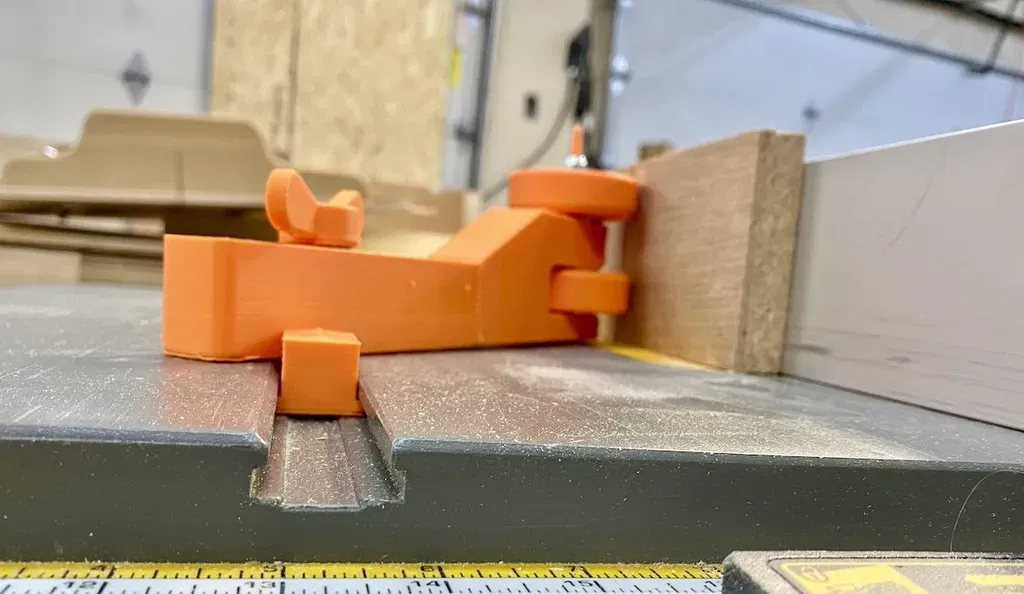

Đầu bu lông nằm trong một lỗ lõm hình nón trong thanh trượt. Khi đai ốc cánh được siết chặt, nó kéo đầu bu lông vào trong thanh trượt. Rãnh cắt trong thanh trượt cho phép nó mở rộng trong rãnh thước cắt góc và giữ chặt nó lại. Khối dừng được thiết kế cho rãnh thước cắt góc T của máy cưa bàn DeWalt DWE7491RS.

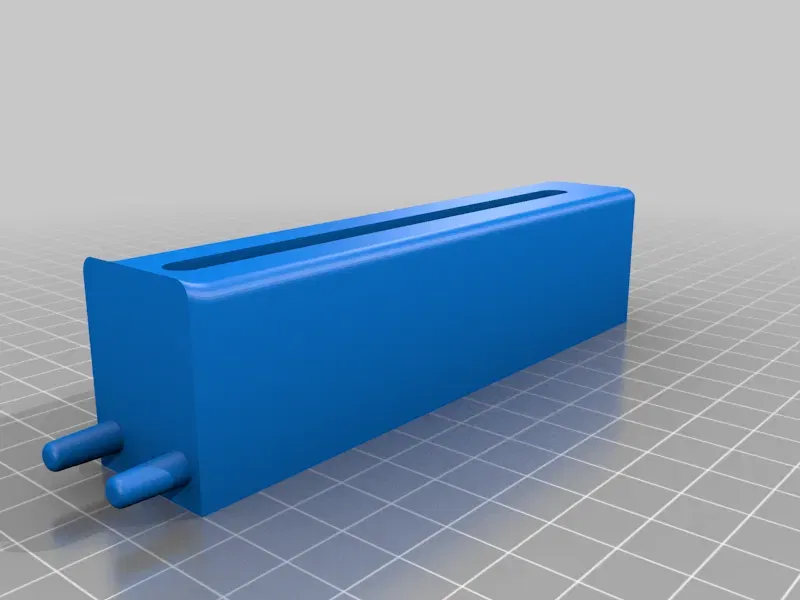

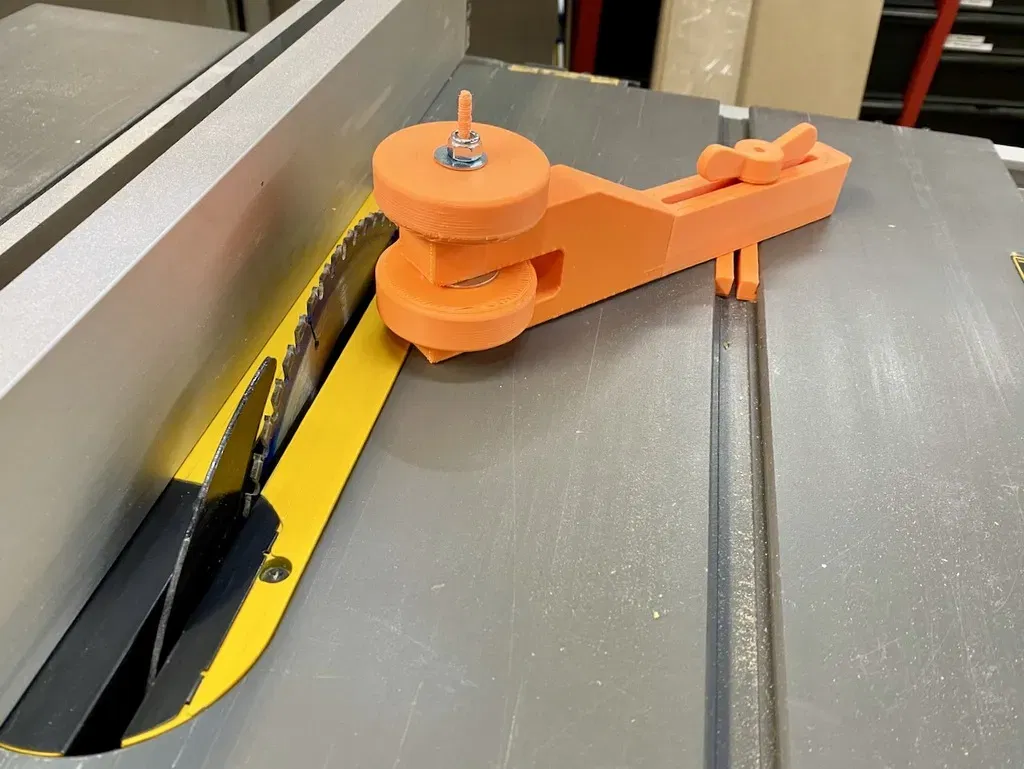

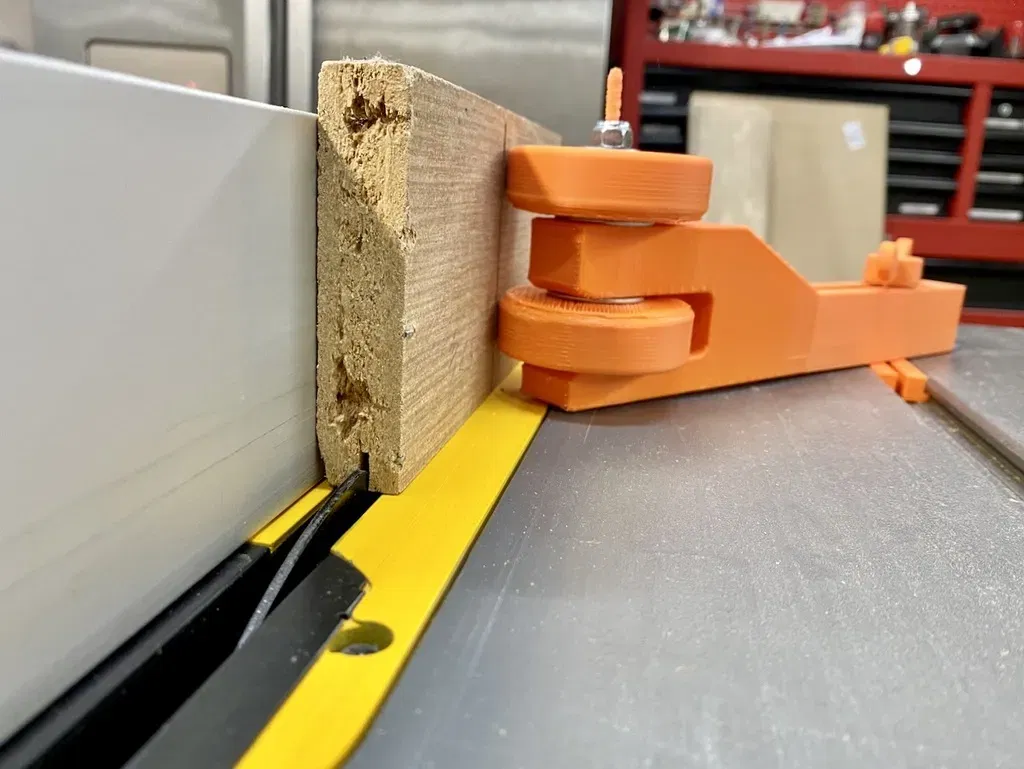

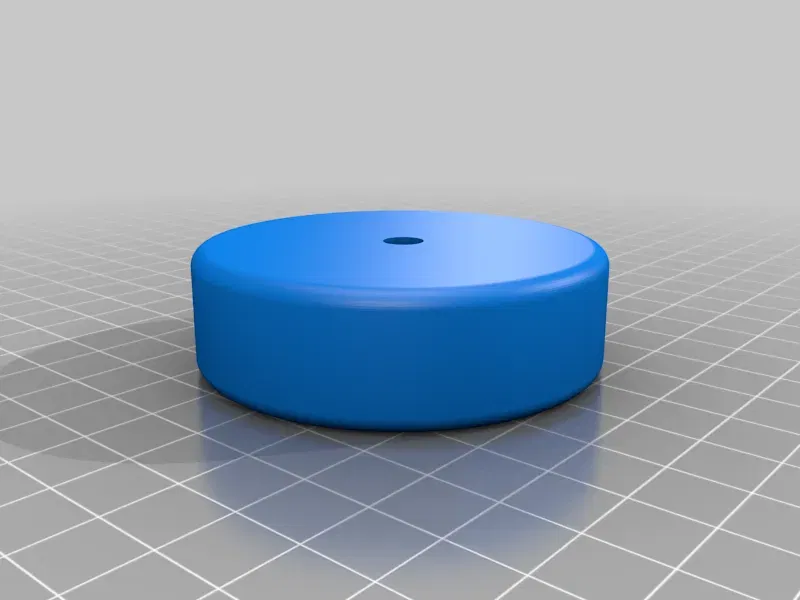

Cánh tay điều chỉnh có hai bánh xe gắn ở một đầu, tiếp xúc với vật liệu và giữ nó chặt vào hàng rào. Lưu ý: Thiết bị giữ này sẽ không ngăn chặn hiện tượng bật lại như một bảng lông vũ.

Ngoài các mảnh in, bạn cũng sẽ cần ba đai ốc 1/4x1-1/4", hai đai ốc 1/4x1", một bu lông đầu lục giác 1/4x4", một bu lông đầu lục giác 1/4x2" và một đai ốc khóa 1/4".

Tôi đã in cái này trên một Prusa Mini nên cụm trên phải được in thành hai phần. Tôi đã bao gồm các tệp để in cụm trên thành một hoặc hai phần.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:
