Bộ kéo 3:1 cho tái chế chai PET

Lúc mình mới ráp Petamentor thì để ý thấy dù cái puller đã bắt vít vô motor rồi nhưng thỉnh thoảng vẫn bị trượt. Mình thử chỉnh qua lại một hồi thì nhận ra là ngay cả với motor 7rpm (JGB37-520 12v 7rpm) mình cũng không hạ tốc độ xuống đủ thấp để ra kích thước sợi mượt và đều (chắc do trình độ công nghệ/đồ nghề của mình còn kiểu “thời Flinstone”). Để khắc phục mấy cái này, mình quyết định làm chậm quá trình hơn nữa và tăng torque bằng gear.

Mình có xem qua Petamentor SS nhưng không muốn phải mua thêm phần cứng (hardware) cho puller, nên mình bắt đầu tự lên thiết kế.

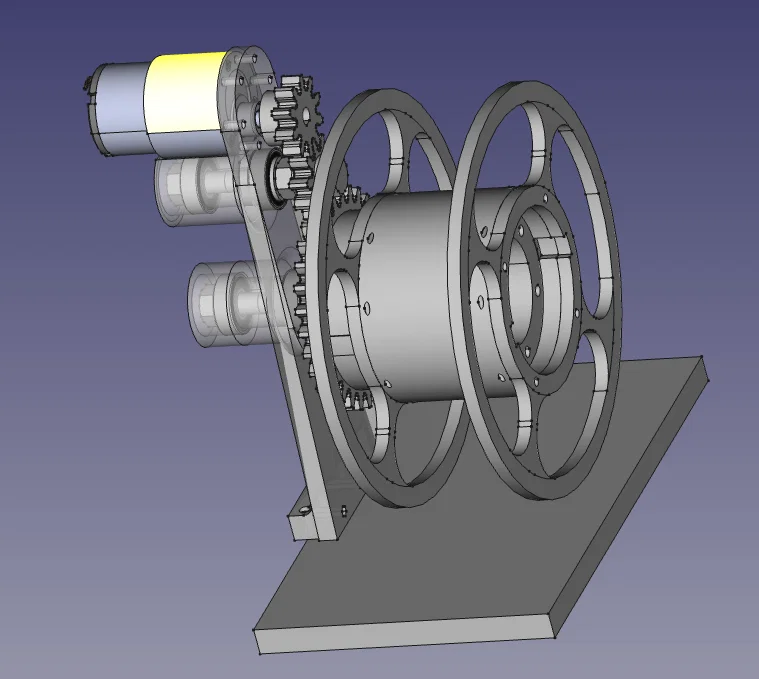

Mình chọn tỉ số giảm tốc 3:1, thấy chắc là đủ với nhu cầu của mình, và sau vài vòng thử nghiệm (iteration) thì ra được thiết kế này.
Về phần hardware mình dùng như sau:

• Cho driver gear:
  • 1 đai ốc M3
  • 1 vít M3x8
• Cho idler gear và driven gear:
  • 2 vít M8*60 làm trục (axle)
  • 4 đai ốc M8
  • 6 long đền M8
  • 4 vòng bi 8227 (608 2RS)

Cho reel và spool mình dùng insert nhiệt M3 (M3 heat inserts) và vít M3 (kích thước không quá quan trọng, càng dài càng tốt; mình dùng M3x10 và M3x12).

Nhẹ tay với đai ốc M8 nha, đừng siết quá chặt làm kẹt vòng bi; chỉ siết vừa đủ để trục còn hơi “rơ” một chút nhưng không được quá nhiều.

Tùy theo cách cắt chai (mình chắc sẽ chuyển sang cắt sẵn vì cái cutter của mình hình như bị lỗi với vài loại chai), đôi khi bạn sẽ cần chỉnh lại độ siết của đai ốc M8. Có thể đáng để cân nhắc dùng keo khóa ren (threadlocking), nhưng nhìn chung tới giờ chưa thấy vấn đề gì lớn.

Mình đăng kèm file FreeCad để mọi người remix (ví dụ cho motor khác).

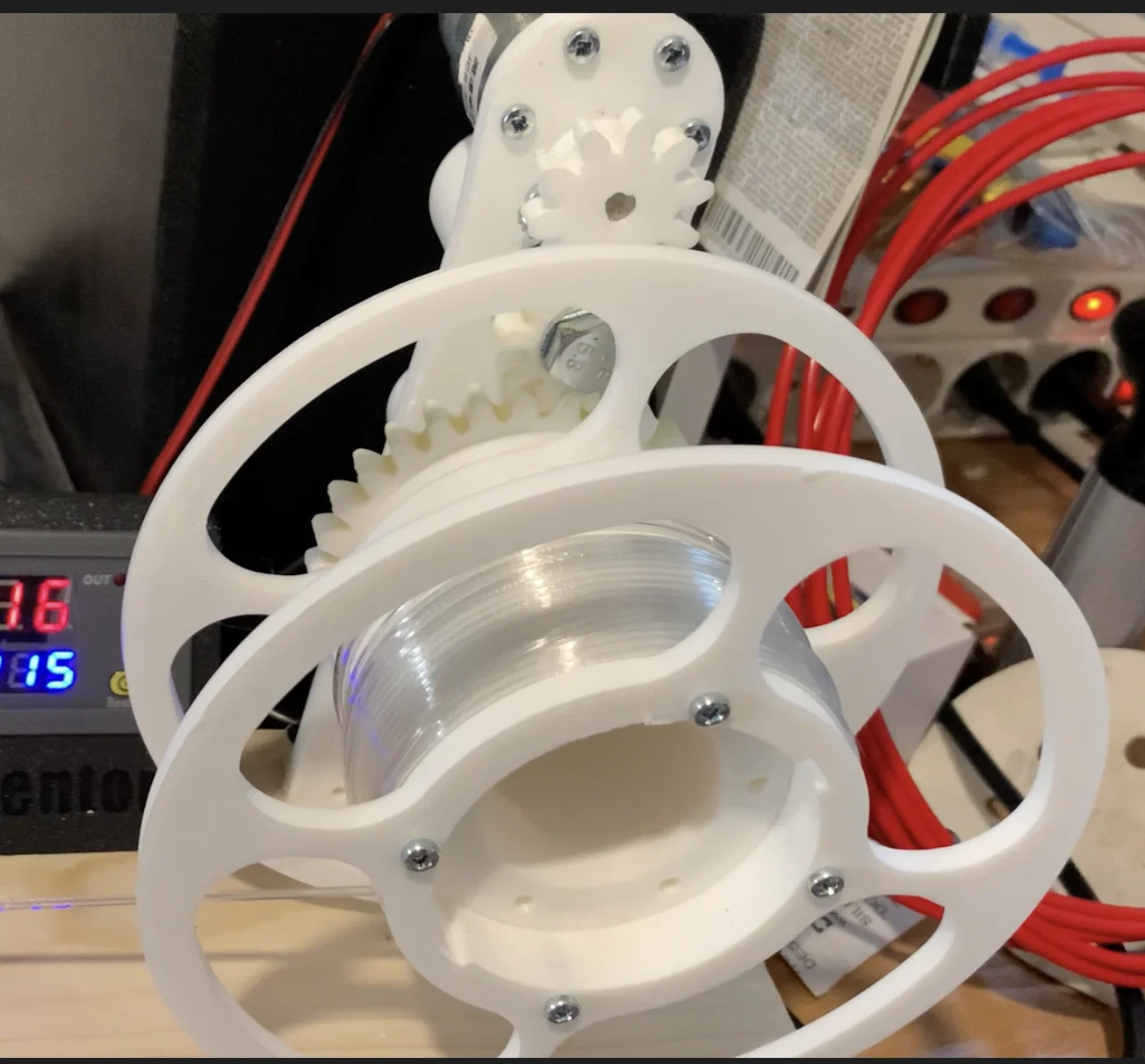

Tính năng thêm: spool có các khe để bạn nhét vài cm đầu sợi filament vào để khóa sợi lên spool; mình rất thích ý tưởng này trên ReCreator.
