Bản lề chịu lực (Heavy duty hinge) dùng đinh 3mmx65mm in 3D

Bản lề chịu lực (Heavy duty hinge) sử dụng đinh chốt 3mm x 65mm

Nếu bác đang tìm kiếm một giải pháp tự chế hoặc sửa chữa các vật dụng gia đình cần độ bền cao, thì mẫu bản lề chịu lực (heavy duty hinge) này là một lựa chọn tuyệt vời. Được thiết kế với cấu trúc dày dặn, mẫu bản lề này hỗ trợ việc lắp ráp các cánh cửa gỗ, thùng chứa hoặc các món đồ nội thất DIY cần sự chắc chắn mà không cần phải ra tiệm mua đồ kim khí. Điểm đặc biệt của thiết kế này là việc tận dụng các loại đinh thép thông dụng có kích thước 3mm x 65mm làm trục xoay, giúp bác dễ dàng tìm kiếm phụ kiện thay thế mà không lo thiếu hụt.

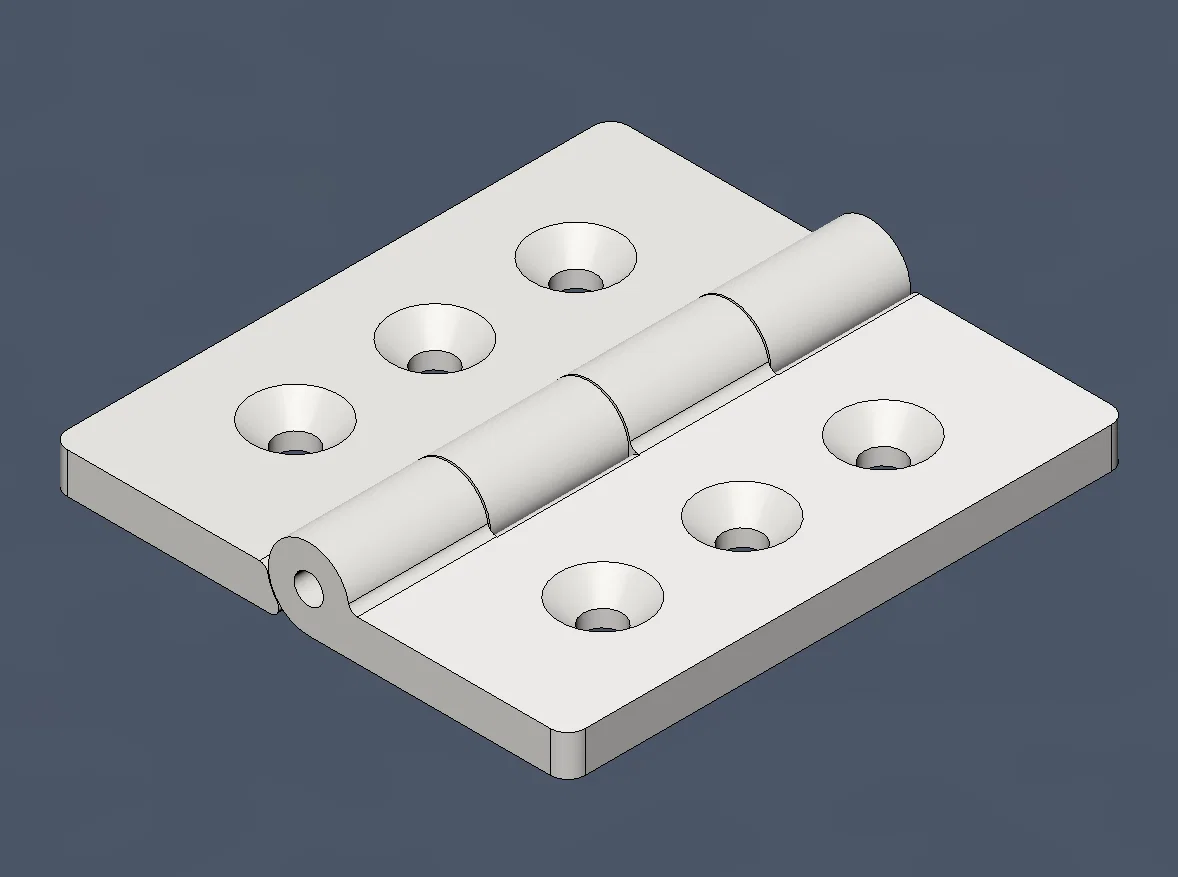

Việc in 3D mẫu bản lề này mang lại sự linh hoạt tối đa cho các dự án của bác. Thay vì bị giới hạn bởi các loại bản lề có sẵn trên thị trường, bác có thể tùy chỉnh kích thước hoặc số lượng lỗ vít phù hợp với nhu cầu thực tế của mình. Thiết kế các lỗ bắt vít được vát mép (countersunk) rất tỉ mỉ, giúp đầu vít nằm phẳng với bề mặt bản lề sau khi lắp đặt, đảm bảo tính thẩm mỹ cũng như sự trơn tru khi đóng mở các cánh cửa hoặc thùng hộp mà không bị vướng víu.

Để đảm bảo bản lề hoạt động bền bỉ nhất, dưới đây là một số lưu ý quan trọng cho các bác khi in ấn và lắp đặt:

• Vật liệu in: Khuyên dùng các loại nhựa có độ bền cơ học cao như PETG, ABS hoặc ASA thay vì PLA để chịu được tải trọng nặng và môi trường biến đổi nhiệt độ tốt hơn.
• Thông số in: Nên thiết lập in với độ phủ (infill) từ 40% đến 60% dạng lưới hoặc gyroid để tối ưu hóa sự chịu lực bên trong bản lề.
• Trục xoay: Sử dụng chính xác đinh thép có đường kính 3mm và chiều dài 65mm để làm chốt. Bác nên bôi một ít mỡ bò vào đinh trước khi luồn qua các khớp nối để tăng độ mượt và giảm ma sát khi đóng mở.
• Độ dày lớp in: Sử dụng layer height khoảng 0.2mm để cân bằng giữa thời gian in và độ mịn của các khớp xoay.
• Lắp đặt: Luôn bắt đủ số lượng vít vào tất cả các lỗ được thiết kế sẵn để phân bổ đều tải trọng lên bề mặt bản lề, tránh tình trạng bị rơ lỏng sau thời gian dài sử dụng.
• Tùy biến: Nếu cánh cửa của bác nặng hơn dự kiến, đừng ngần ngại in thêm bản lề để chia sẻ bớt lực kéo lên mỗi cái.

Đây là một dự án nhỏ nhưng cực kỳ hữu ích cho góc làm việc của bác. Chúc bác có những sản phẩm in 3D thật ưng ý và bền bỉ theo thời gian!
