Venturi Nozzle cho hồ cá [reworked] (Juwel Ecoflow 1000)

Venturi Nozzle với nhiều kiểu gắn khác nhau. (bản reworked)

Sau khi bản thiết kế đầu tiên của mình chạy ngon lành suốt 1 năm, tới lúc làm vài cải tiến.

Thiết kế và tối ưu để chạy với “Juwel Ecoflow 1000”.

Nếu bạn dùng lưu lượng thấp hơn “Juwel Ecoflow 1000”, thử scale nhỏ nozzle xuống.

Khác biệt so với thiết kế cũ:

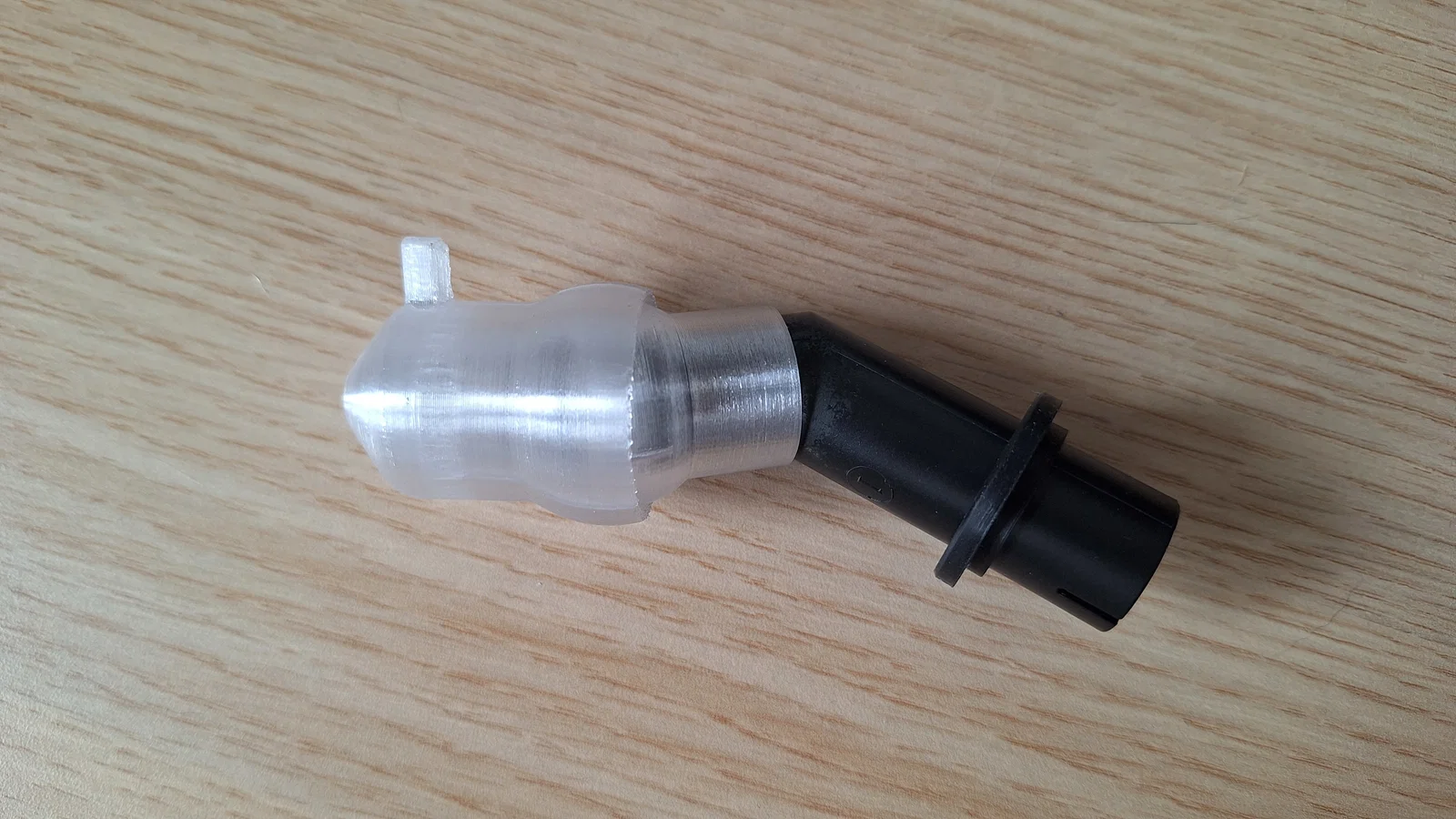

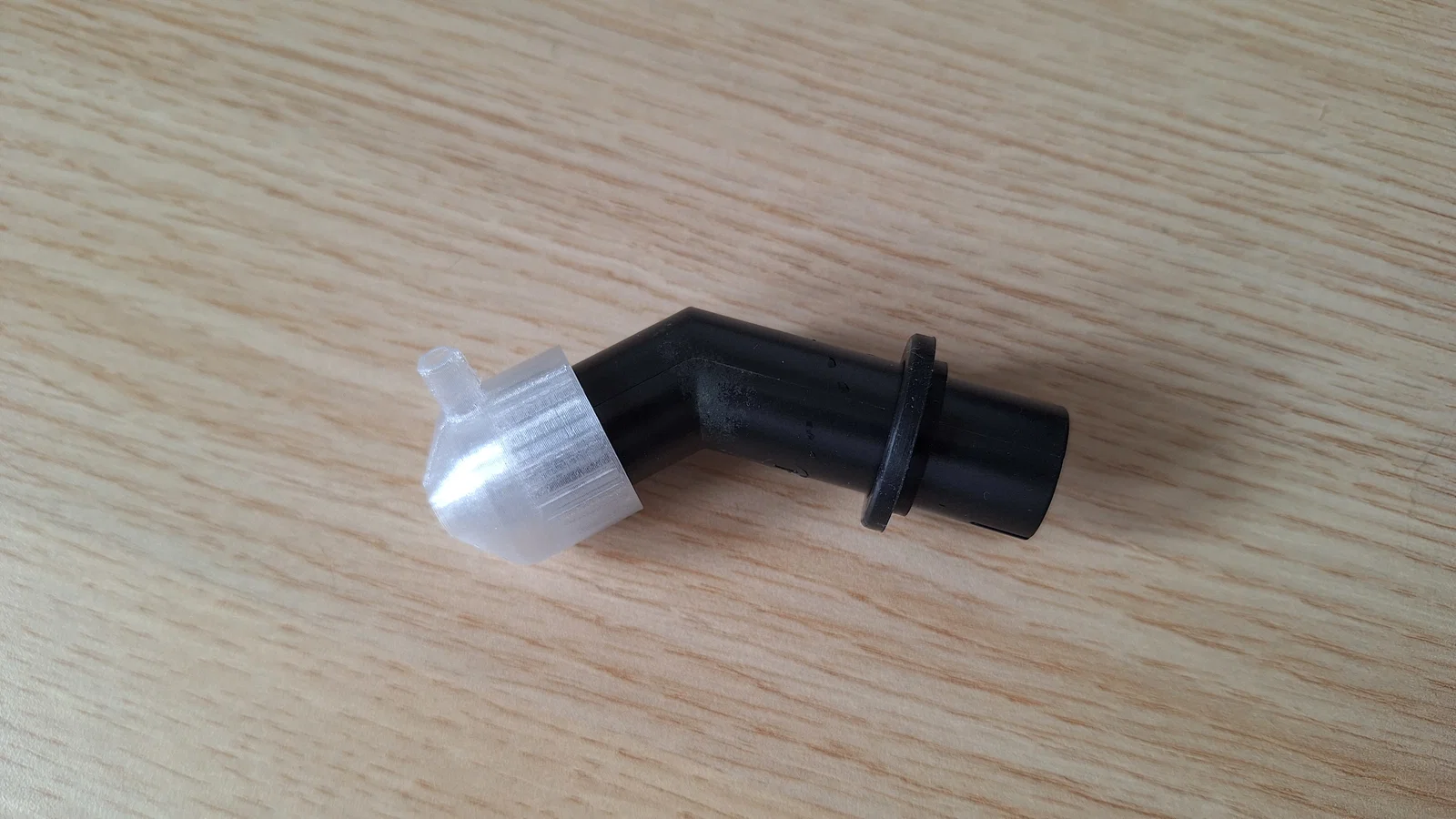

• thiết kế nhỏ gọn hơn nhiều
• nozzle cải tiến (lớn hơn) – đường kính cửa ra lớn hơn, cho phép lưu lượng cao hơn
• êm hơn so với bản trước

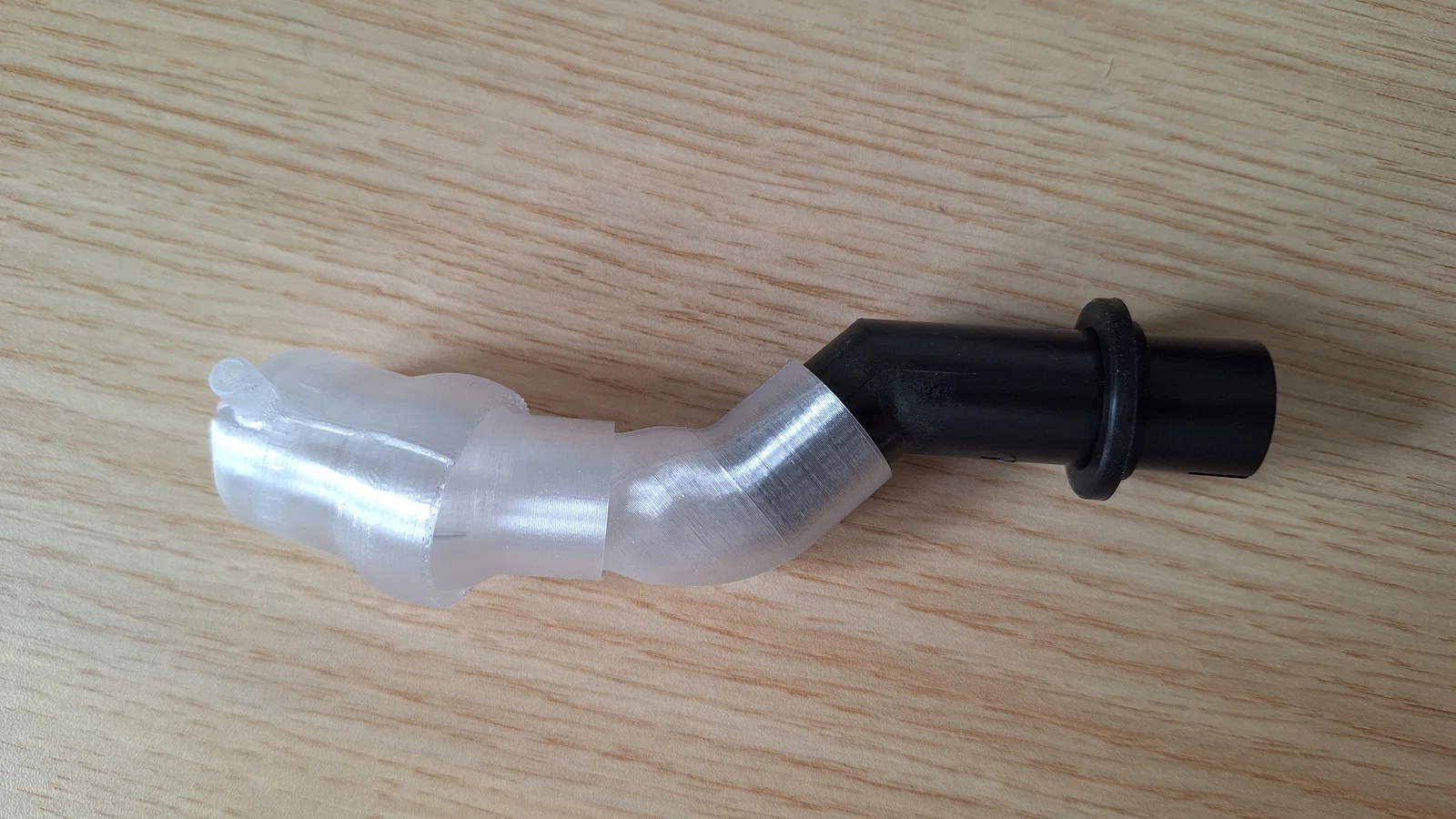

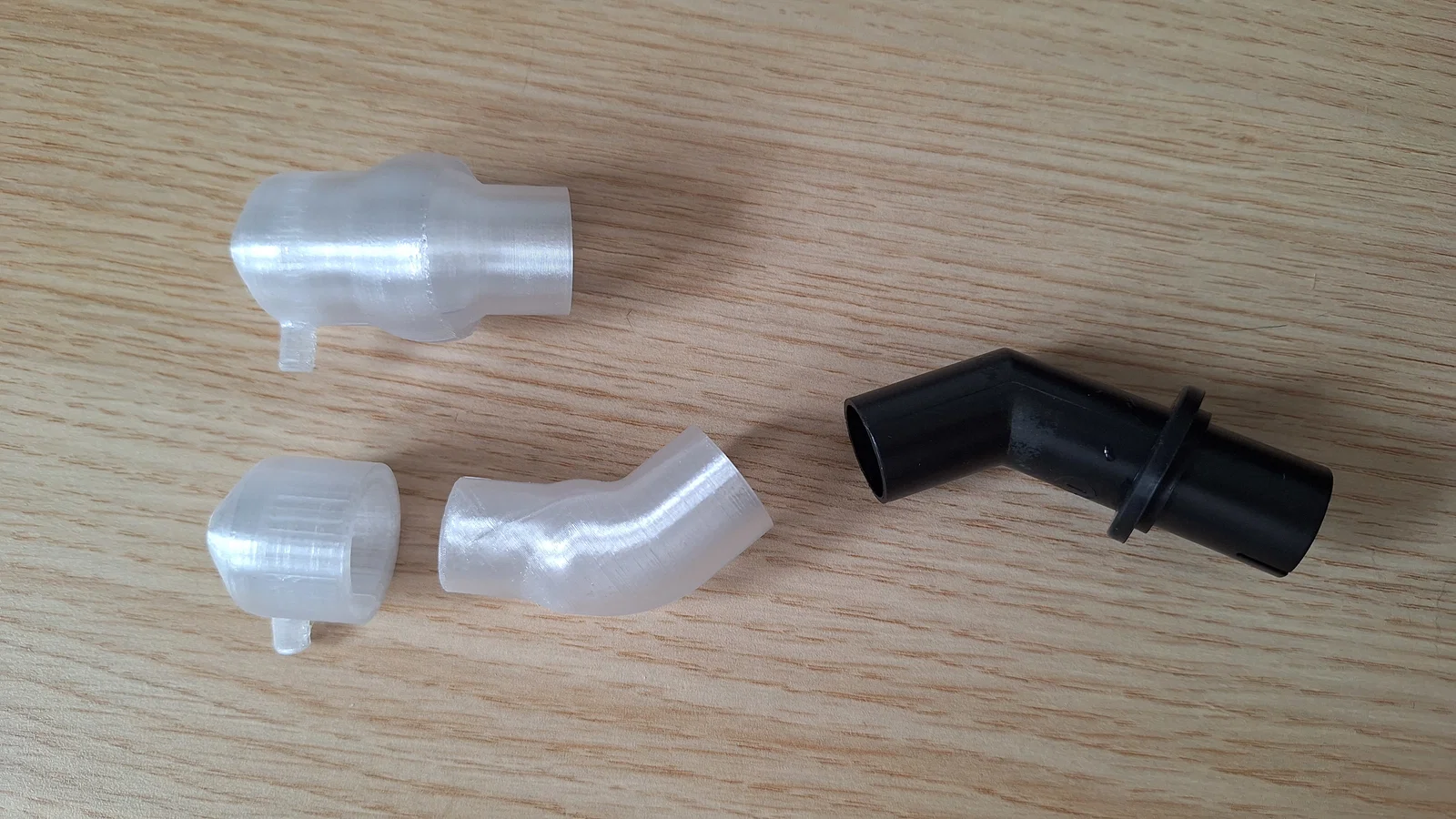

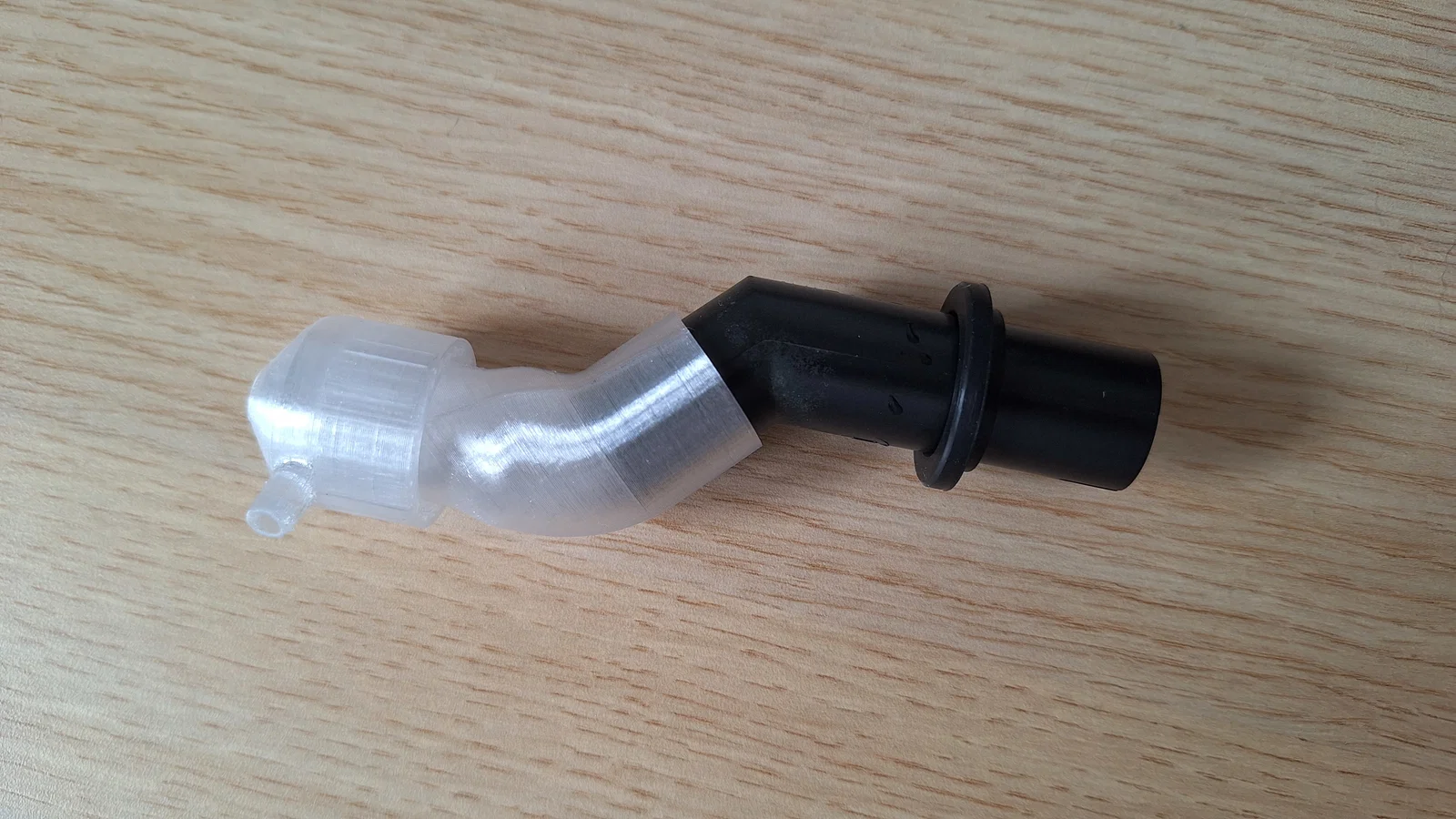

• nhiều tùy chọn mounting, gồm cả nozzle print-in-place có ball joint để chỉnh hướng dòng chảy

Thông số kỹ thuật:

• đường kính trong phần kết nối để vừa ống connector của “Juwel Ecoflow 1000” = 19mm
• đường kính cửa ra (nozzle) = 8mm
• đường kính ngoài phần kết nối cho ống khí = 5.5mm (cho ống khí 4/6)

Cài đặt in mình đã dùng:

• mình in tất cả bằng PTEG (mình khuyên dùng, vì cái nozzle PLA đầu tiên của mình bị giòn sau 1 năm chạy ổn)
• in với layer height 0.2mm

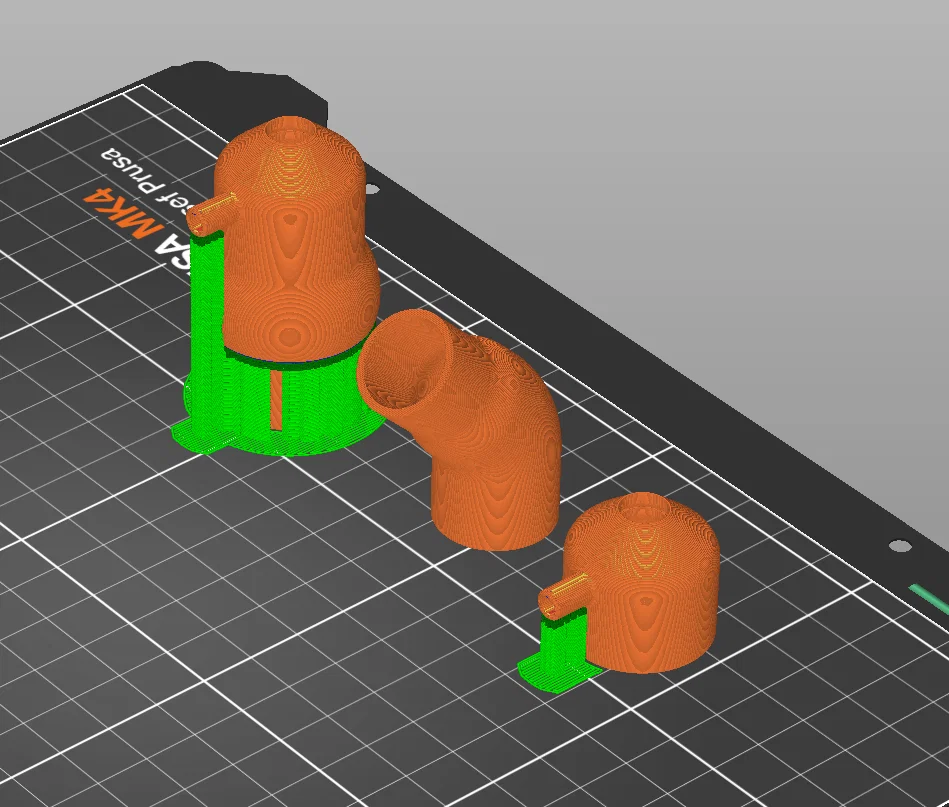

• xem hình trong slicer để biết support cần thiết
• mình chọn clearance 0.15mm cho nozzle có ball joint
• in trên prusa mk4, structural profile

Lưu ý:

Với nozzle có ball joint, mình đã up 3 lựa chọn clearance khác nhau. Tùy máy in của bạn mà chọn cái phù hợp. Lúc mới in xong có thể thấy hơi “lỏng/lắc”. Nhưng khi lắp vào và có áp lực nước, khớp sẽ ổn định hơn.

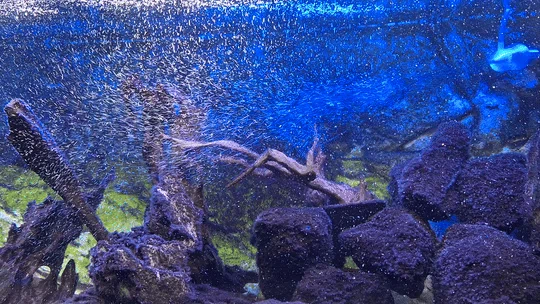

Nếu dùng Venturi-Nozzle này cho hồ cá của bạn, nhớ canh chừng hoạt động của nó trong vài ngày đầu. Giữ an toàn cho mấy bé trong hồ nha!
