Bộ quấn cuộn filament kèm chân đỡ (Filament spool winder with stand)

Lấy cảm hứng từ mẫu gốc.

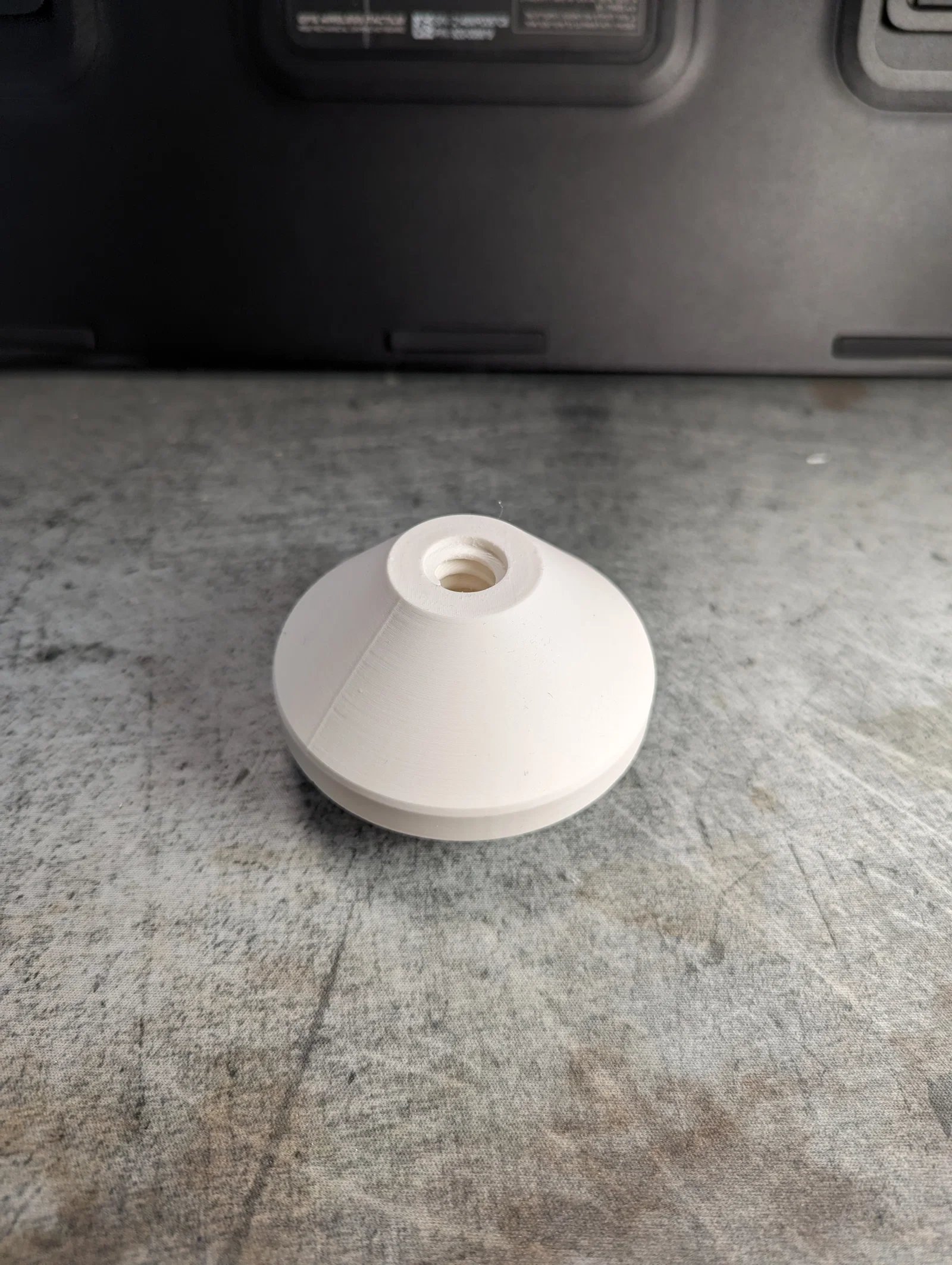

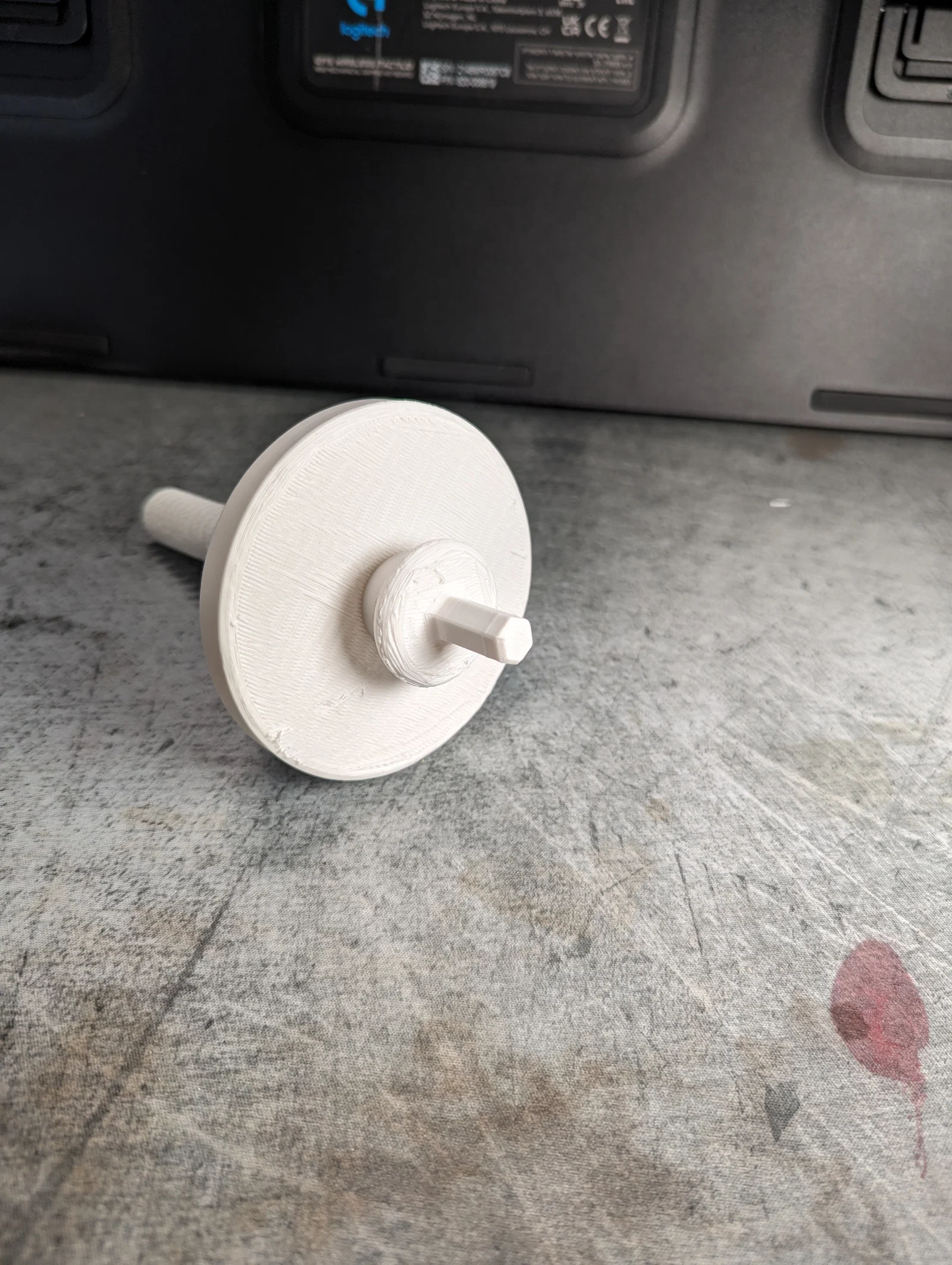

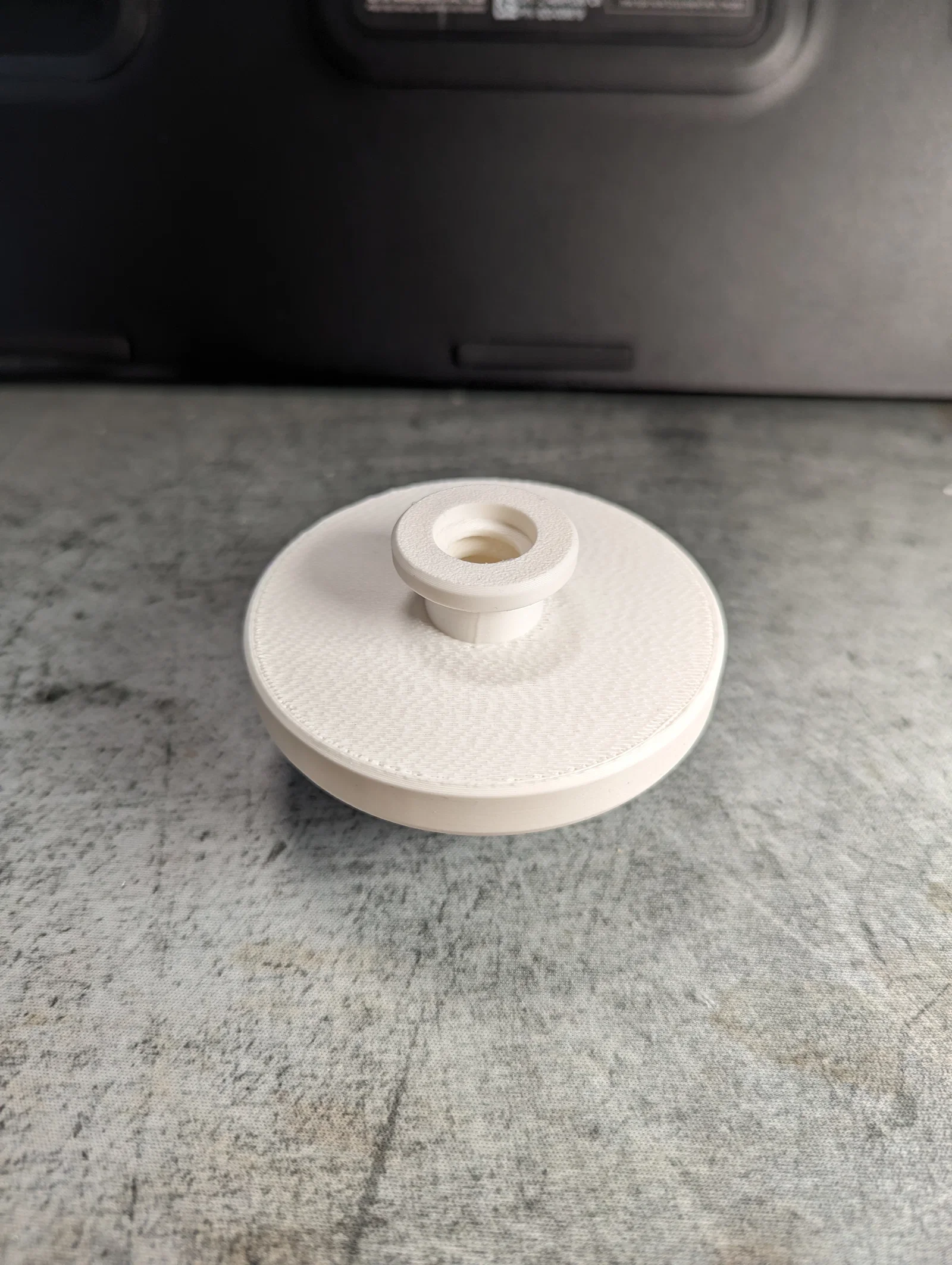

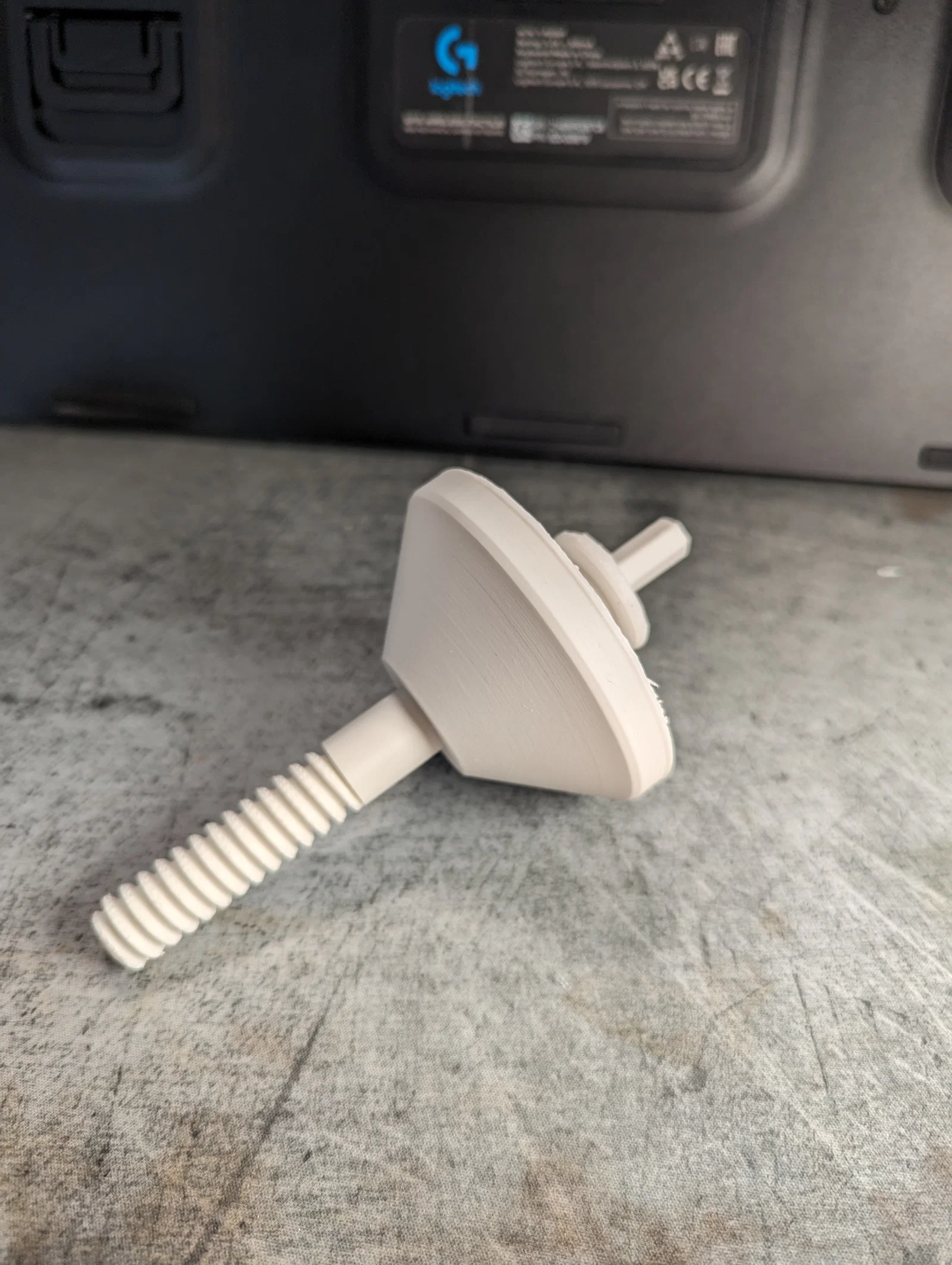

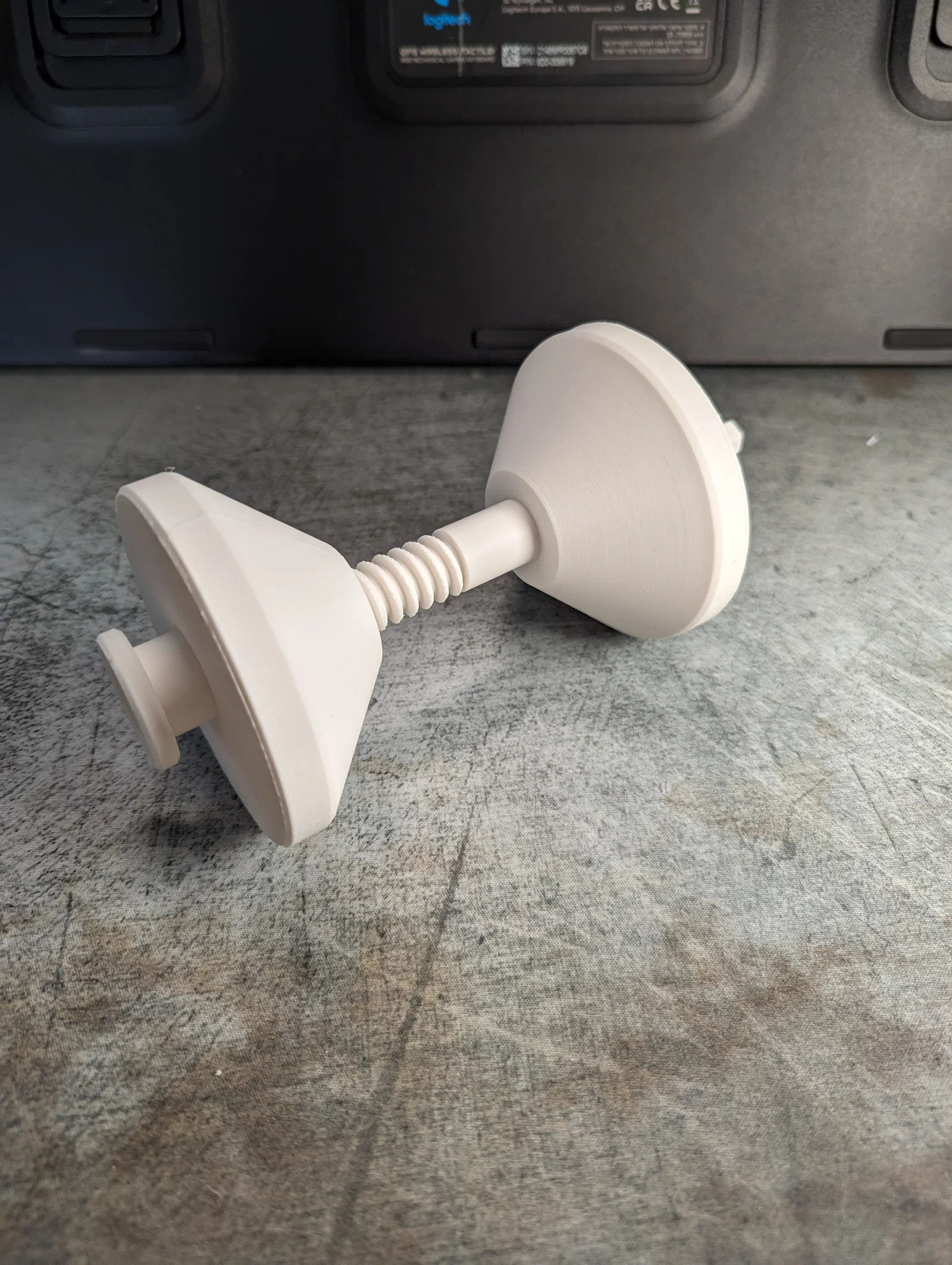

Mình có thêm các rãnh/chạy (treads) nhỏ ở mặt ngoài của các holder. Các rãnh này khớp vào các stand tương ứng. Nhờ vậy việc quấn/transfer filament sẽ dễ hơn, ví dụ dùng máy bắt vít pin (cordless screwdriver). Mình cũng muốn làm một giải pháp không cần cơ cấu quá phức tạp và không phải mua thêm linh kiện như bearing hay tương tự.

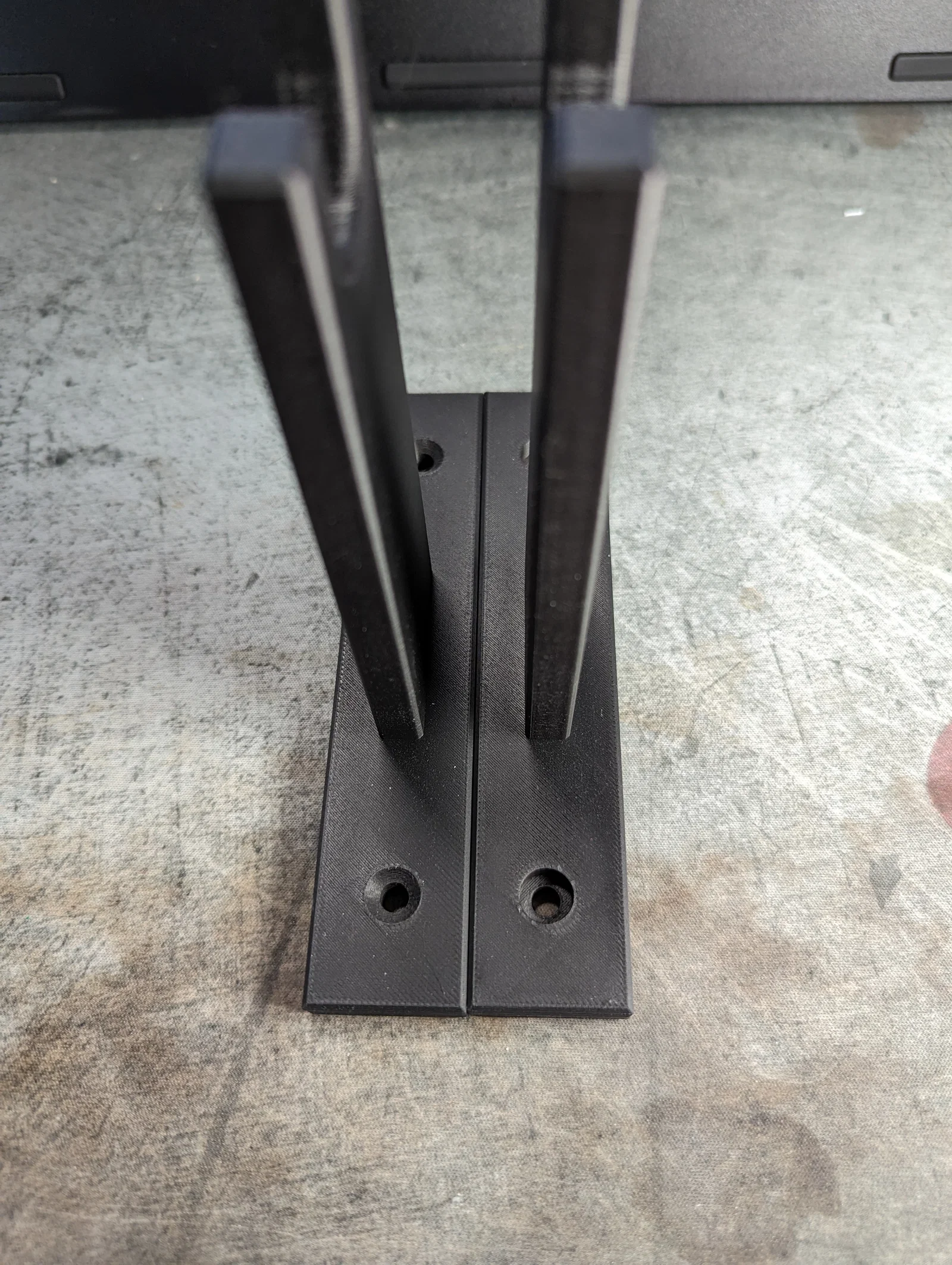

Để các stand đứng vững và chắc hơn, mình thiết kế sẵn các lỗ (cả hai đều M5). Ở đây bạn có thể dùng vít đầu trụ (cylinder head screws) hoặc vít đầu chìm (countersunk head screws).

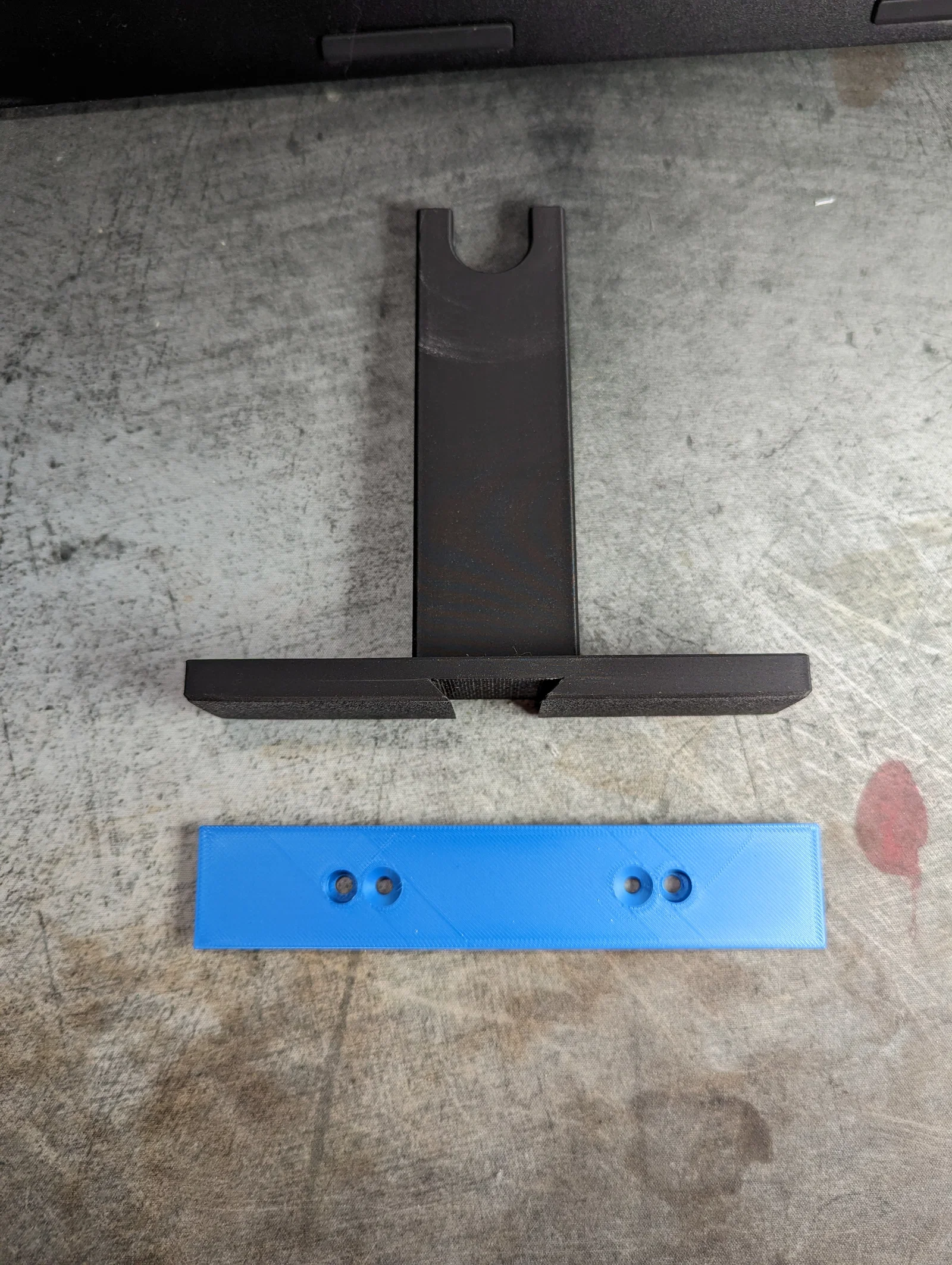

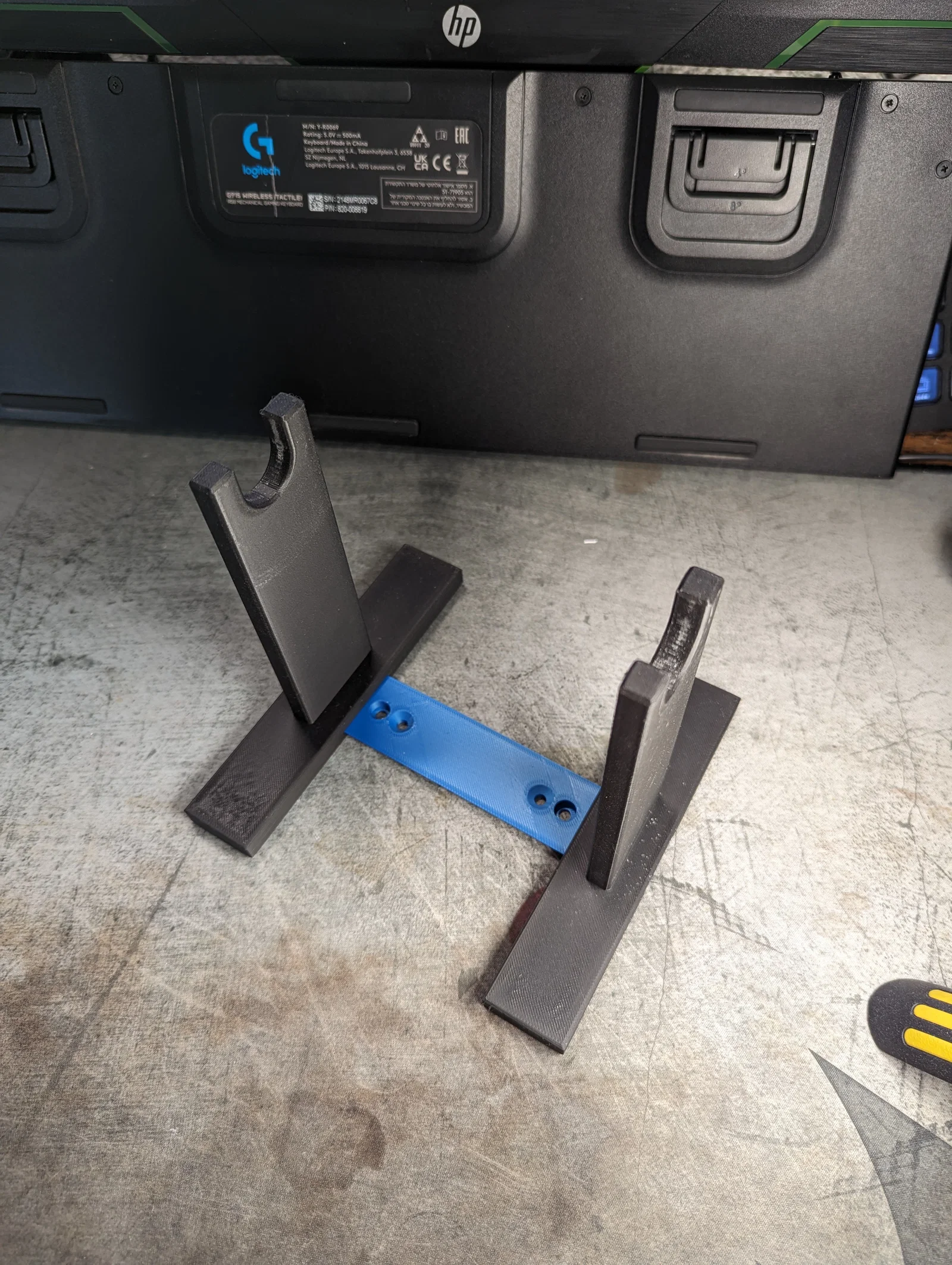

Mình cũng nghĩ tới một phương án dùng rail. Bạn có thể cố định rail bằng vít (M4). Các stand cho rail được làm cố ý có độ linh hoạt; có thể đặt spool 250g hoặc 2.5kg lên đây.

Quy trình dùng như sau: Bạn đặt một spool rỗng ở một bên, ví dụ bên cố định với vít M5. Ở phía đối diện là spool holder kèm rail, đặt một cuộn 2.5kg còn đầy. Gắn máy bắt vít pin vào phía spool rỗng là chạy thôi.

Chúc bạn in vui, thử nghiệm vui. Cứ thoải mái góp ý và đề xuất cải tiến. Remix tự chịu rủi ro ;).

In với layer height 0.16 – dùng PLA – supports chỉ ở các bề mặt lớn, phẳng.

Lấy cảm hứng từ mẫu gốc.

Mình có gắn các bề mặt chạy (treads) nhỏ ở mặt ngoài của các holder. Những phần này khớp vào các stand tương ứng. Nhờ đó bạn có thể dùng, ví dụ, máy bắt vít pin để việc quấn lại dễ hơn. Ngoài ra mình muốn có một giải pháp không cần cơ cấu phức tạp hoặc phải mua thêm linh kiện như bearing hay tương tự.

Để stand đứng vững và an toàn hơn, mình đã thiết kế sẵn các lỗ khoan (cả hai M5). Ở đây bạn có thể dùng vít đầu trụ hoặc vít đầu chìm.

Mình cũng nghĩ đến giải pháp dùng rail. Bạn cũng có thể siết cố định rail bằng vít (M4). Các stand cho rail được thiết kế cố ý có độ linh hoạt; có thể gắn spool 250g hoặc 2.5kg.

Cách dùng dự kiến như sau: Bạn đặt một spool rỗng ở một bên, ví dụ bên cố định với vít M5. Bên còn lại là spool holder có rail, đặt một cuộn 2.5kg còn đầy. Gắn máy bắt vít pin vào phía spool rỗng và bắt đầu.

Chúc bạn in vui, trải nghiệm vui. Rất hoan nghênh feedback và gợi ý cải tiến. Remix tự chịu trách nhiệm ;).

In với chiều cao lớp 0.16 – với PLA – supports chỉ ở các bề mặt lớn, phẳng.
