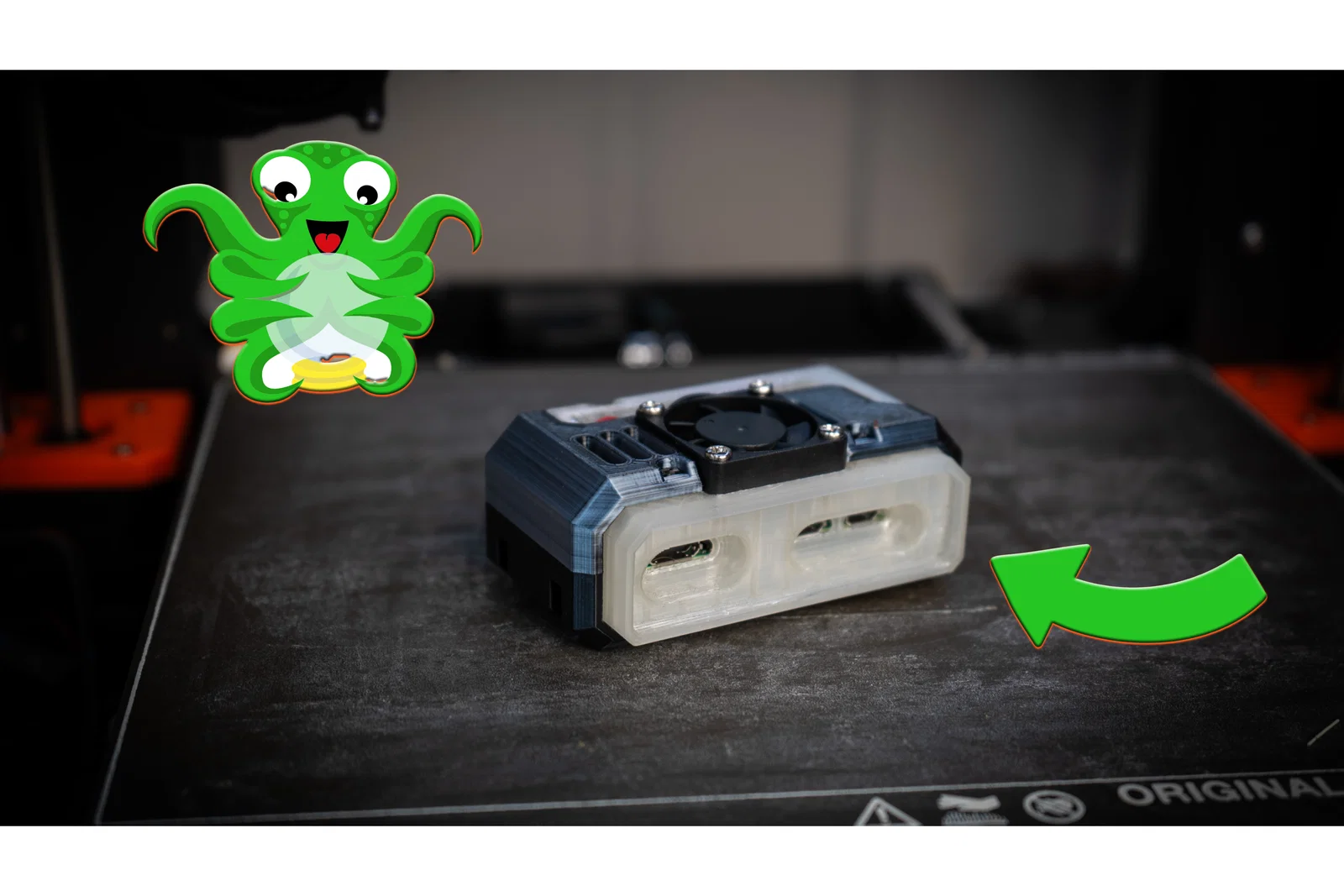

Rework Case Raspberry Pi Zero 2 W cho Octoprint (Tản Nhiệt Nhiều Hơn)

Mình gặp vấn đề khi chạy Octoprint trên Raspberry Pi Zero 2W. Toàn bộ bản cài đặt thỉnh thoảng bị lỗi ngẫu nhiên, làm mình phải reflash một image Octoprint mới lại sau một thời gian. Cuối cùng mình lần ra nguyên nhân là do quá nhiệt, một phần vì yêu cầu xử lý khi chạy Octoprint trên Zero, và phần khác do nhiệt tỏa ra từ bed của máy in.

Mình chỉnh sửa lại mẫu case Pi Zero 2W mình thích nhất để hỗ trợ cả tản nhiệt thụ động lẫn chủ động…

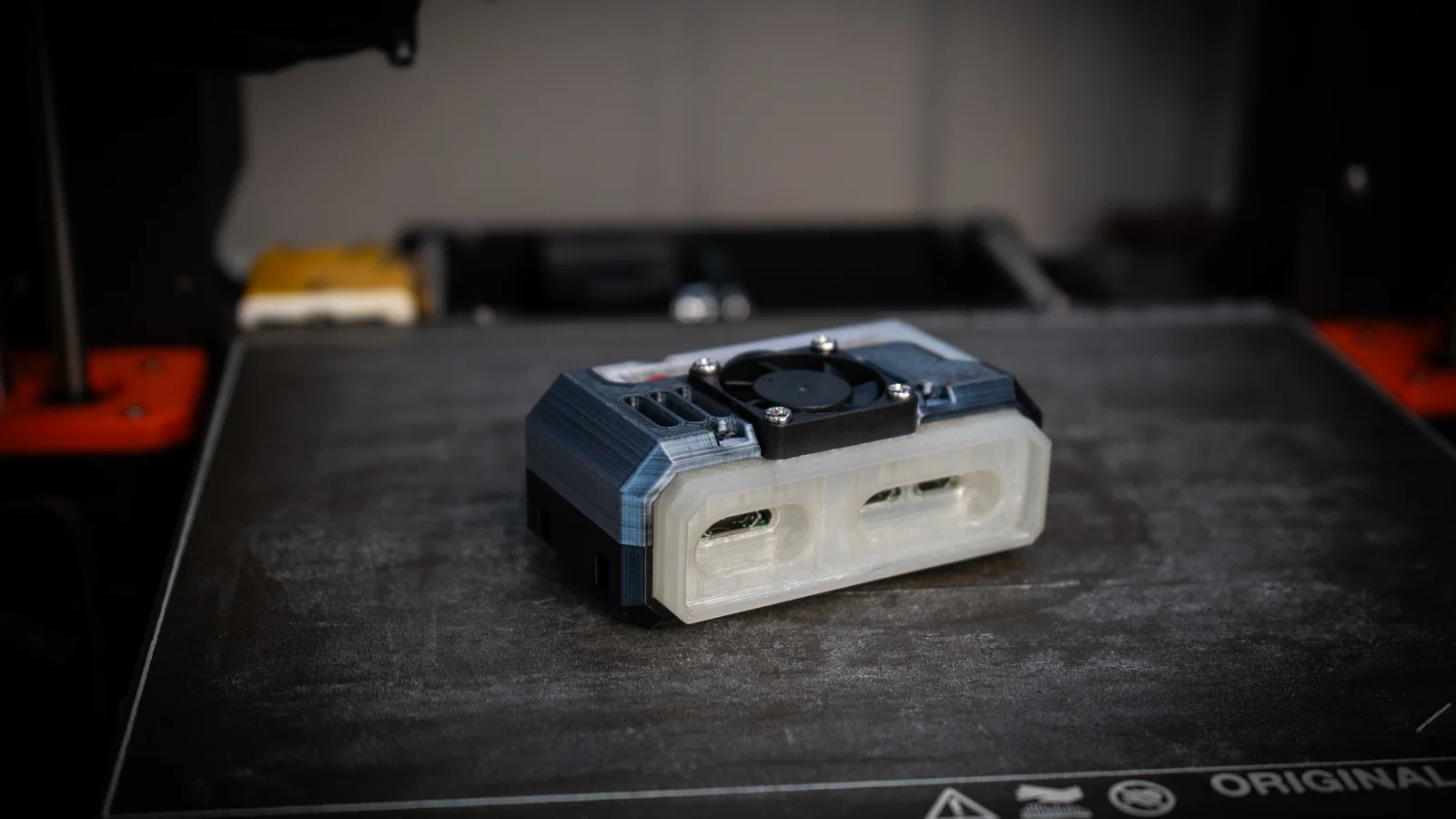

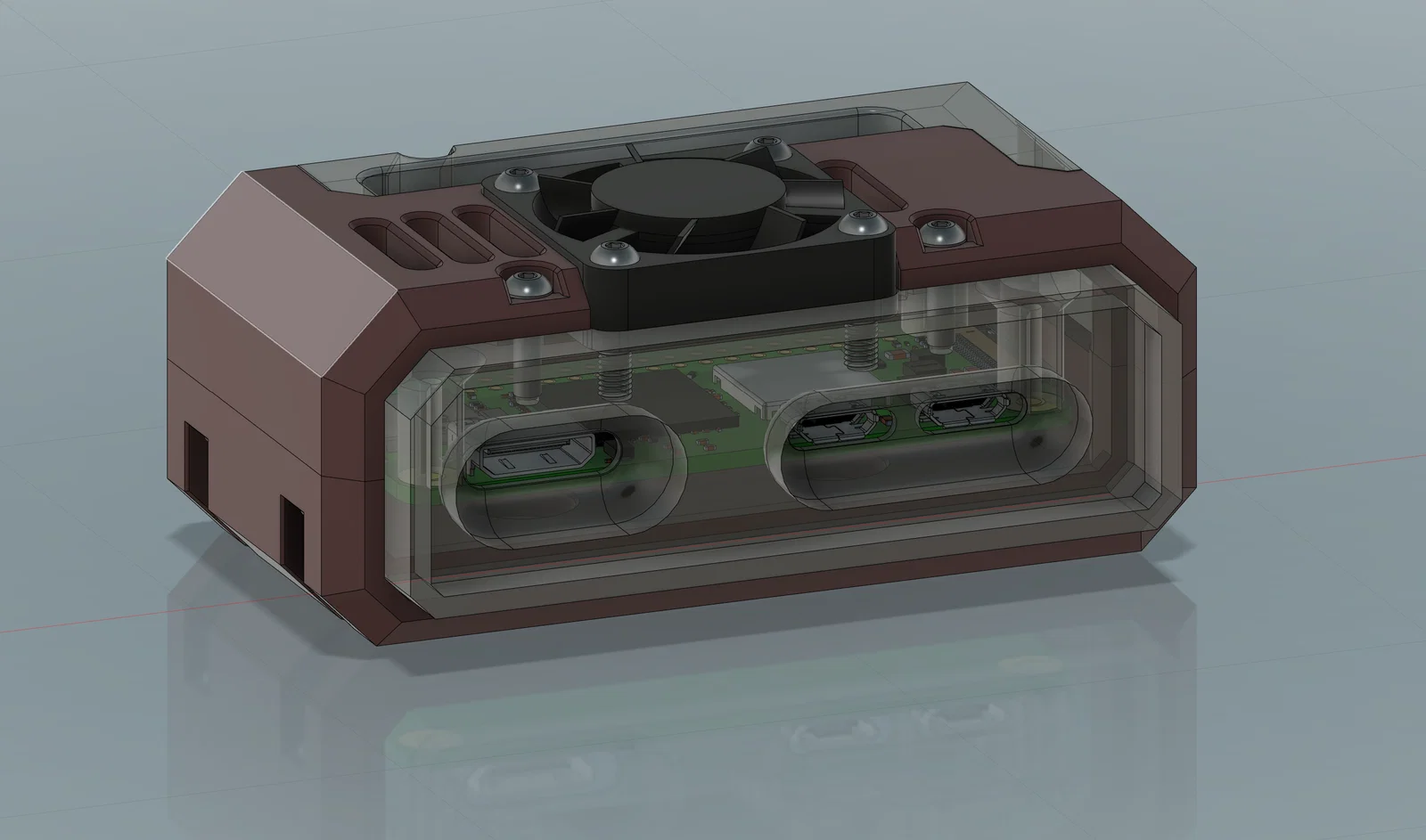

Thiết kế gốc hỗ trợ micro fan 20x20, nhưng thiết kế đó không đủ khoảng hở để gắn heatsink lên CPU. Mình rework lại case và phần giữ Pi để dùng được fan mini 30x30 5V phổ biến hơn, bán ở nhiều nơi:

Amazon.com: MakerFocus 2pcs Raspberry Pi 4B Fan DC Brushless Cooling Fan 3.3V 5V Heatsink Cooler Radiator Connector Separating One-to-Two Interface for Raspberry Pi 4/ Pi 3/3B+ and Pi Zero/Zero W or Other Project : Electronics

Gắn fan lên phía trên case cũng giúp có thể dán heatsink trực tiếp lên CPU mà không bị vướng fan.

Mình cũng chỉnh lại nắp truy cập phía sau để dễ thao tác với các header pins.

Fan dùng ốc (bolts) 3mm để bắt vào ngàm (mount) Pi Zero.

Các ốc 2.5mm vẫn dùng như thiết kế gốc để lắp ráp những phần còn lại của case.
