Ngàm gắn Voron 2.4 cho màn hình Kuman 5" cảm ứng điện trở
Ngàm/mount cho Voron 2.4 dùng màn hình Kuman 5 inch resistive touch, thiết kế cho bản 300mm nhưng dùng skirt mặt trước A/B loại ngắn của bản 250mm. Bản update đã sửa lỗi và thêm khoảng hở cho GPIO/backlight.
Mô tả
Mẫu này được canh kích thước để lắp vừa bản 300mm. Bạn có thể dùng hai ốp (skirt) mặt trước A và B của bản 250mm.
Mẫu này sẽ fit với Voron 2.4 bản 300mm bằng cách dùng skirt mặt trước A và B loại ngắn của bản 250mm.

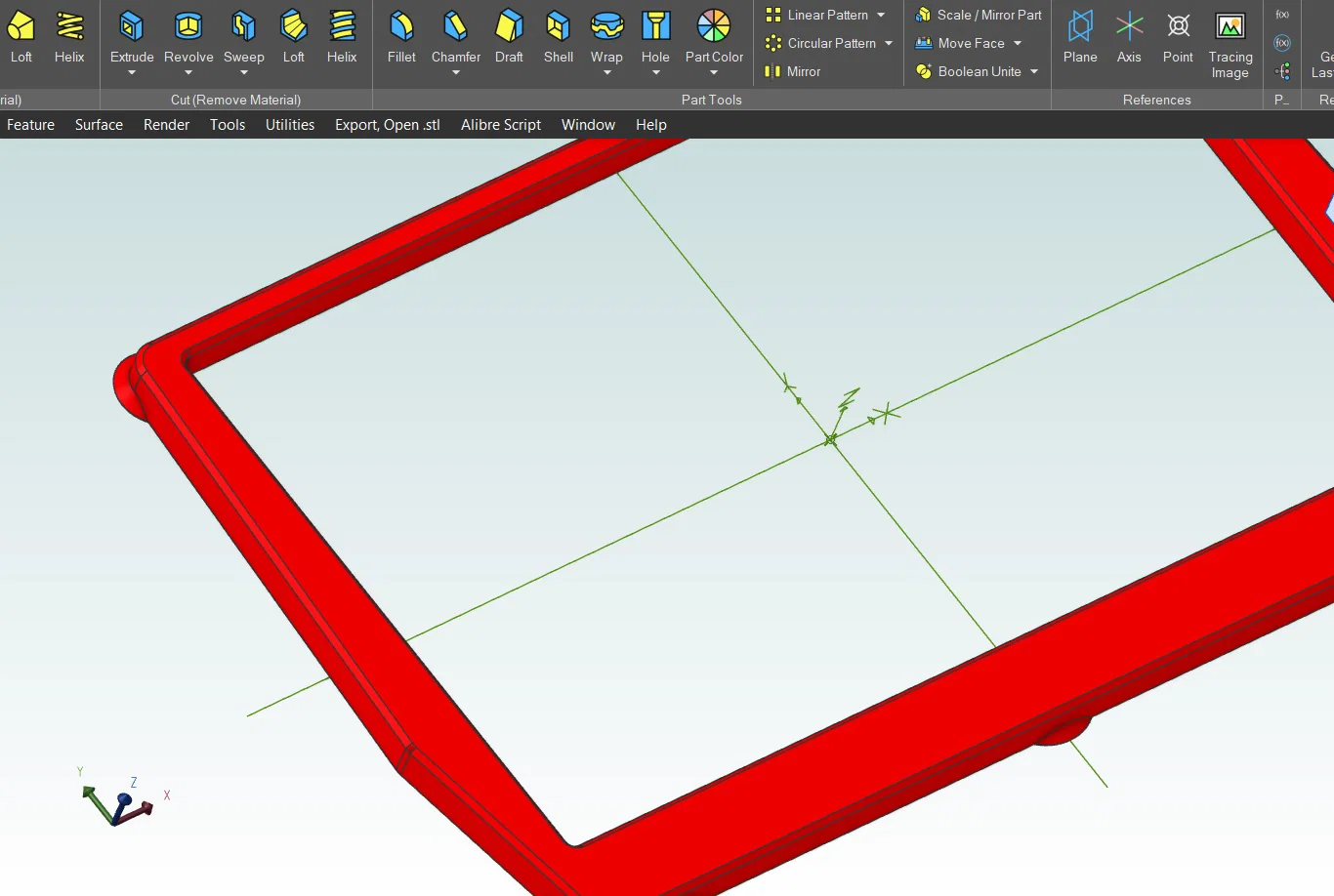

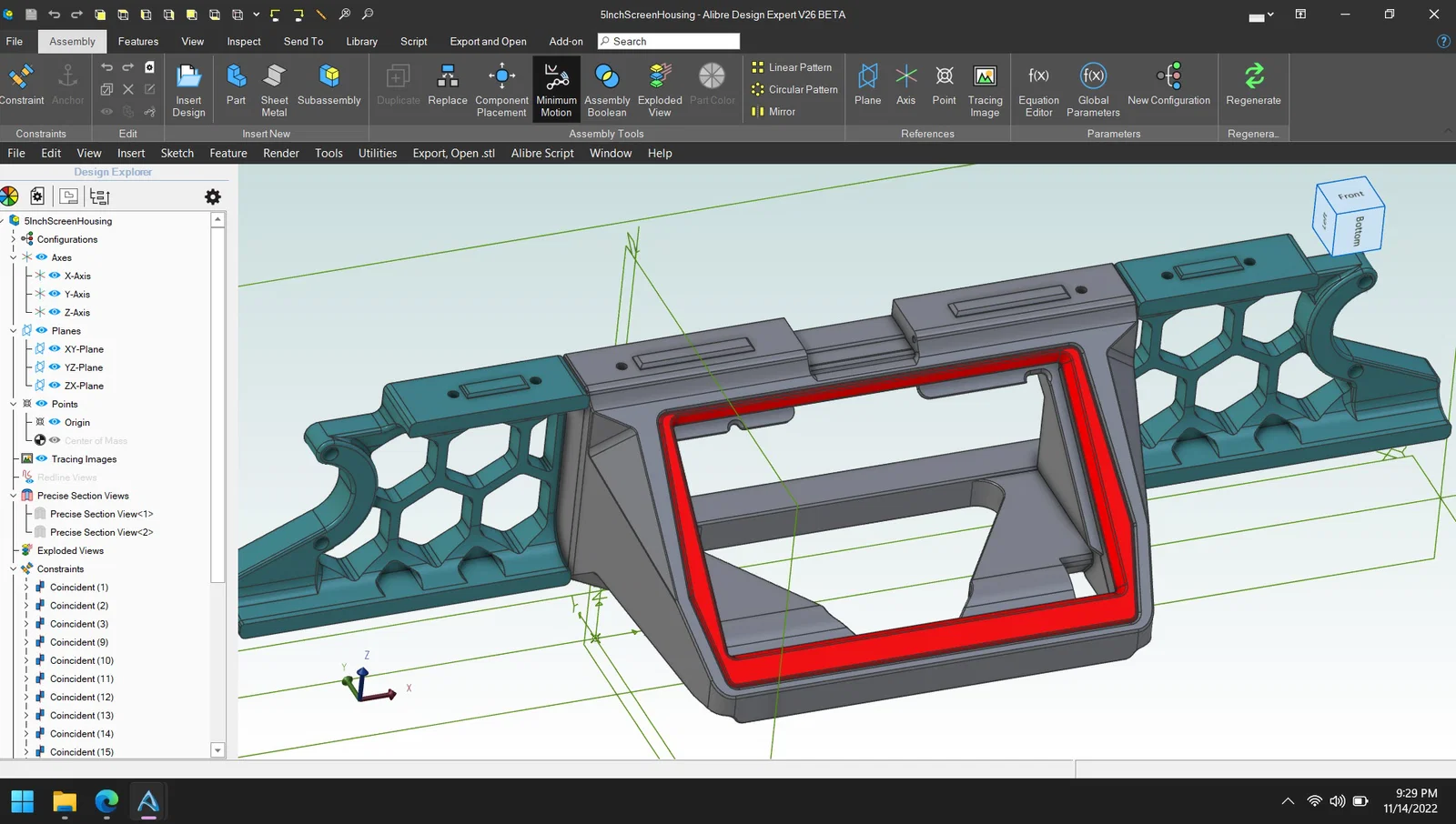

Mình mất khoảng 6 tiếng để dựng model, dùng Alibre Design Expert.
Update:
Mình đã in thử prototype và thấy có vài vấn đề. Mấy lỗi đó đã được sửa và mình đã upload bản model cập nhật để thay cho bản cũ. Tuy nhiên, bản cập nhật sẽ cần nhiều supports hơn vì giờ phần đáy có thêm vài khoảng hở để chừa khoảng trống cho GPIO plug và để bấm được nút backlight.

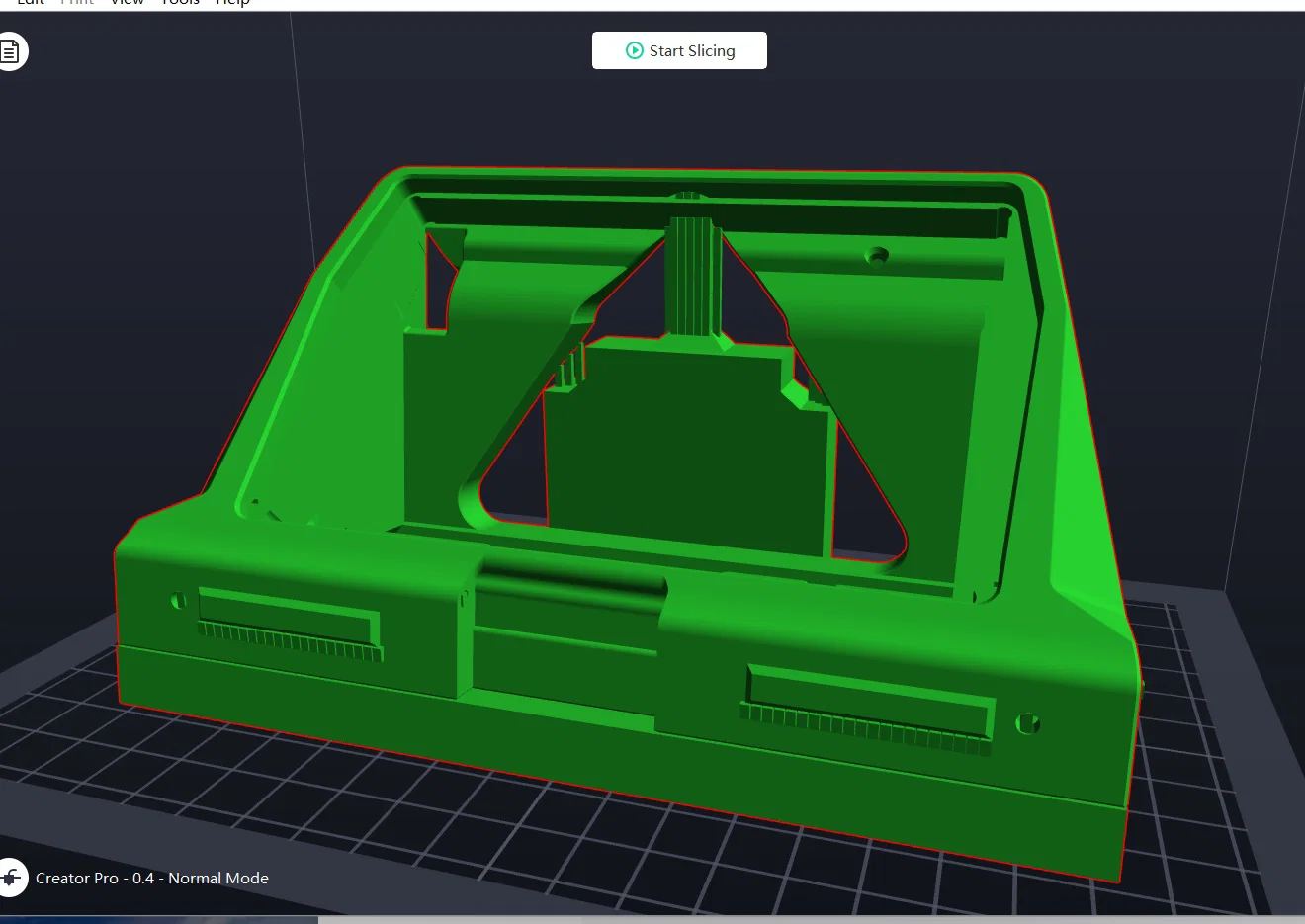

Sau khi in thêm vài bản test nữa, mình đã thêm một khối support kiểu print-in-place để cho cấu trúc đỡ tốt hơn và bền hơn. Mình dùng supports dạng linear, như trong hình.
