Trạm gốc năng lượng mặt trời Meshtastic (Meshtastic Solar Base Station)

Đây không phải là dự án DIY cho người mới. Bạn sẽ cần hàn dây, khoan lỗ, có hiểu biết cơ bản về điện tử và cũng phải in được bằng ASA và TPU.

** Bạn có thể mua bản đã in sẵn/lắp ráp sẵn từ shop của mình bằng cách bấm HERE **

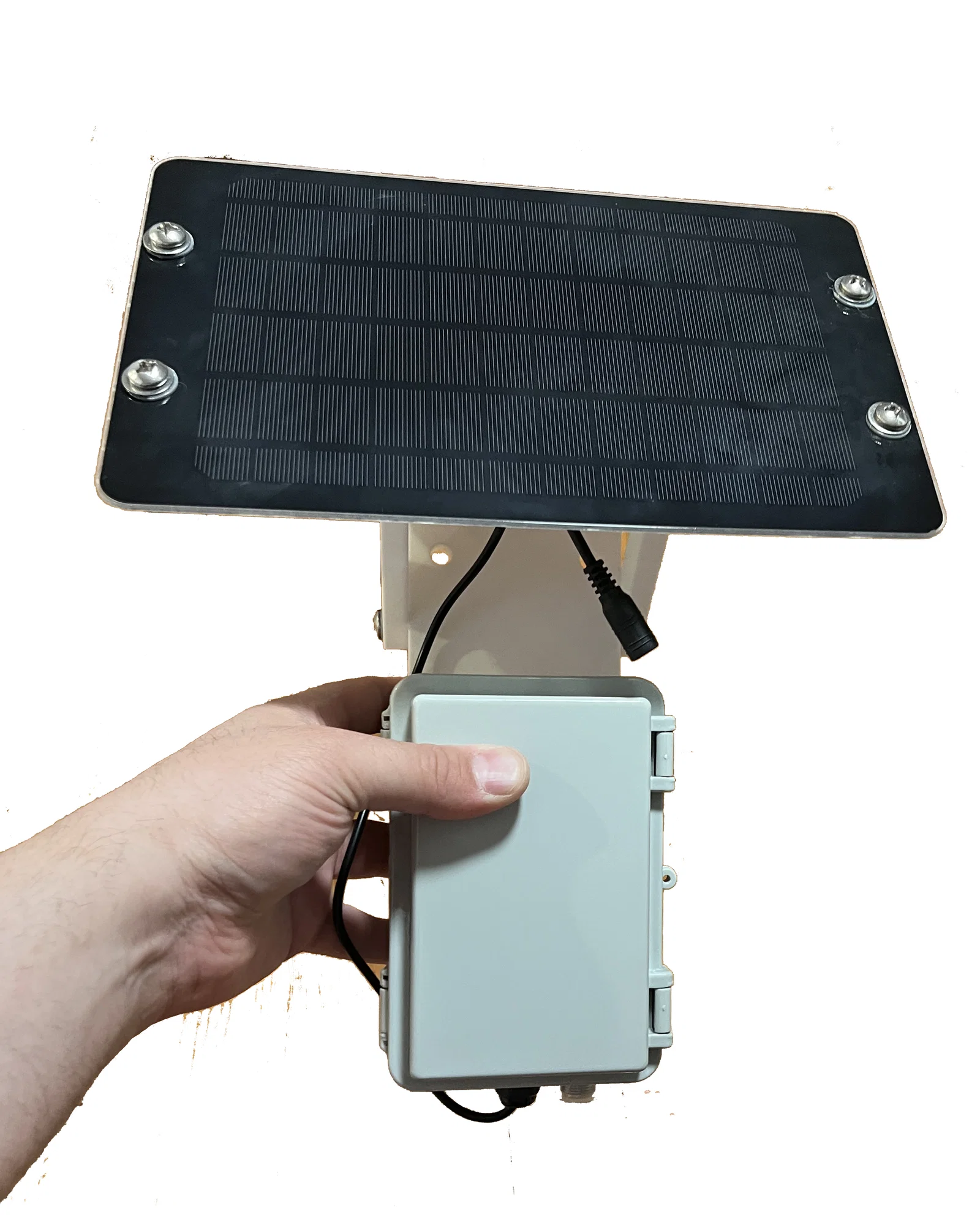

Thiết kế này dành cho một node Meshtastic chạy năng lượng mặt trời, chống thời tiết (weatherproof) và hoạt động off-grid.

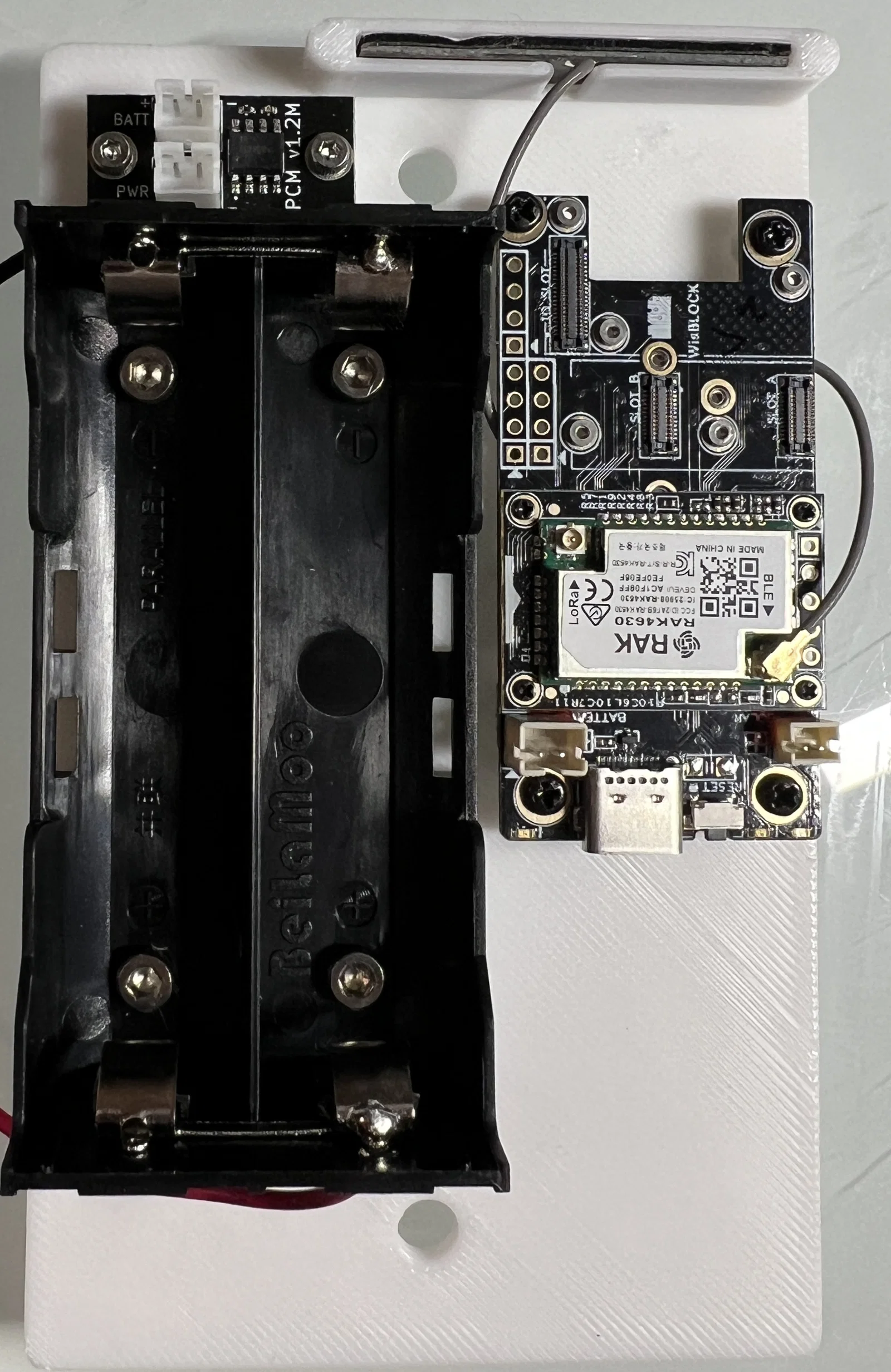

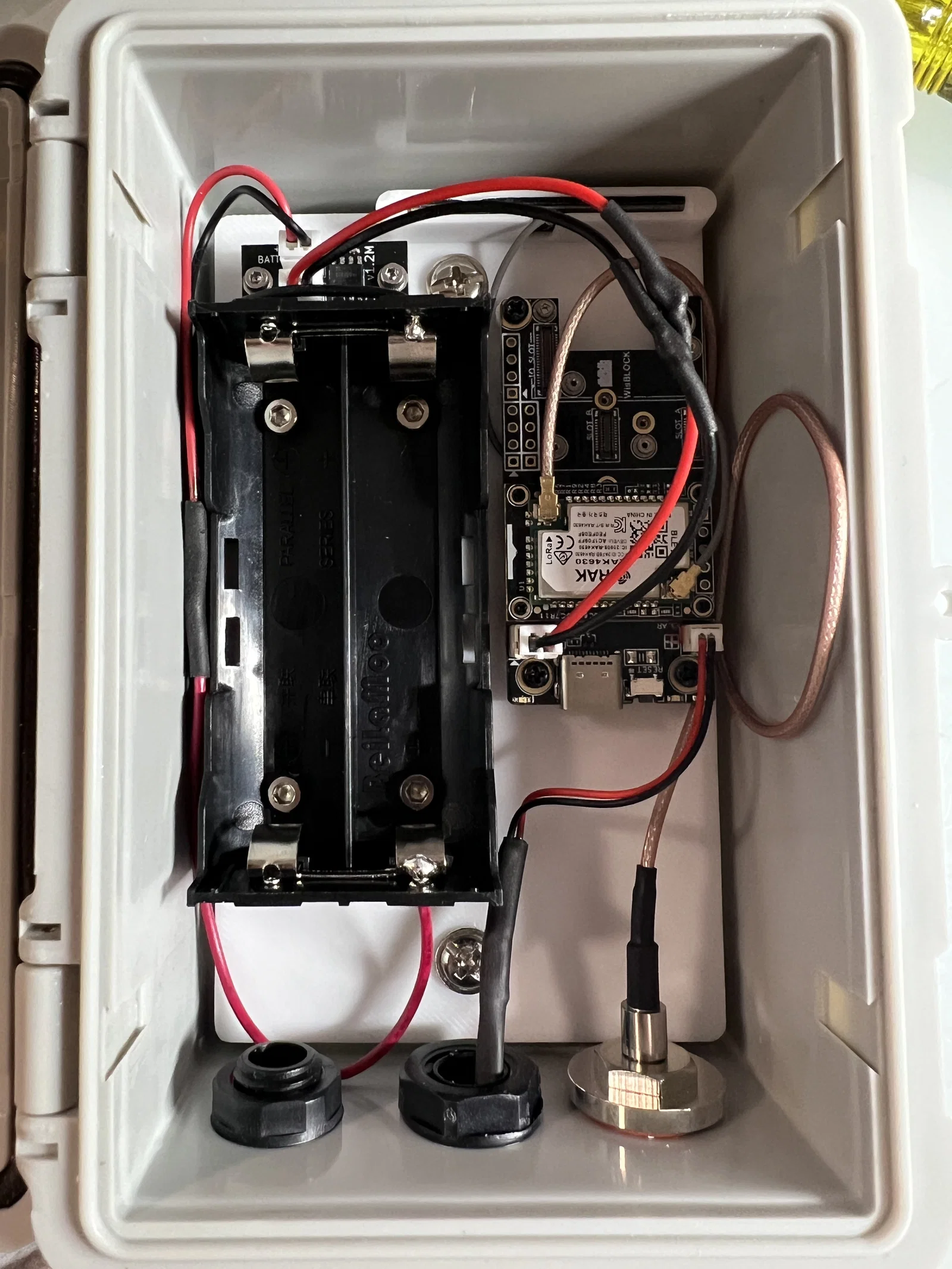

Có một chi tiết insert in sẵn để lắp vào hộp ABS (ABS enclosure), dùng để chứa bộ RAK starter kit (RAK19007 & RAK4631) kèm anten BLE và 2 pin 18650—thời lượng dự kiến hơn 2 tuần nếu không có nắng/không sạc. Thiết kế có các trụ (posts) để gắn PCM nhằm bảo vệ RAK và pin 18650 khỏi quá áp/thấp áp, giúp hạn chế hư hỏng theo thời gian.

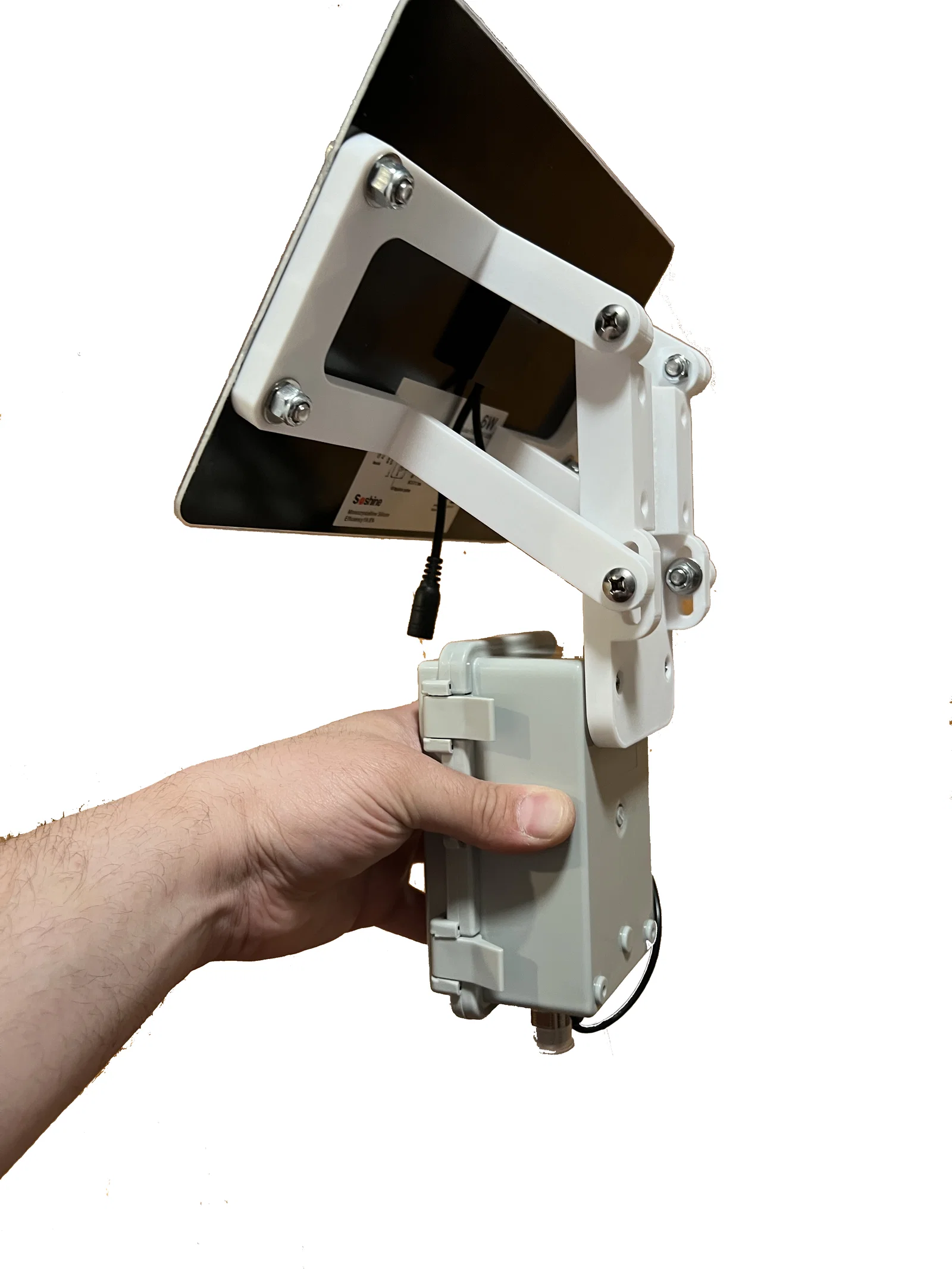

Có các bát/giá đỡ tấm pin mặt trời (solar panel brackets) cho góc 25, 35 và 45 độ. Giá đỡ cột (pole bracket) được xẻ rãnh để dùng được cho cả 3 cỡ. Bạn in bộ bracket phù hợp nhất để bắt nắng theo khu vực của bạn. Có thể dùng công cụ online để tính góc phù hợp theo zip code tại đây: here.

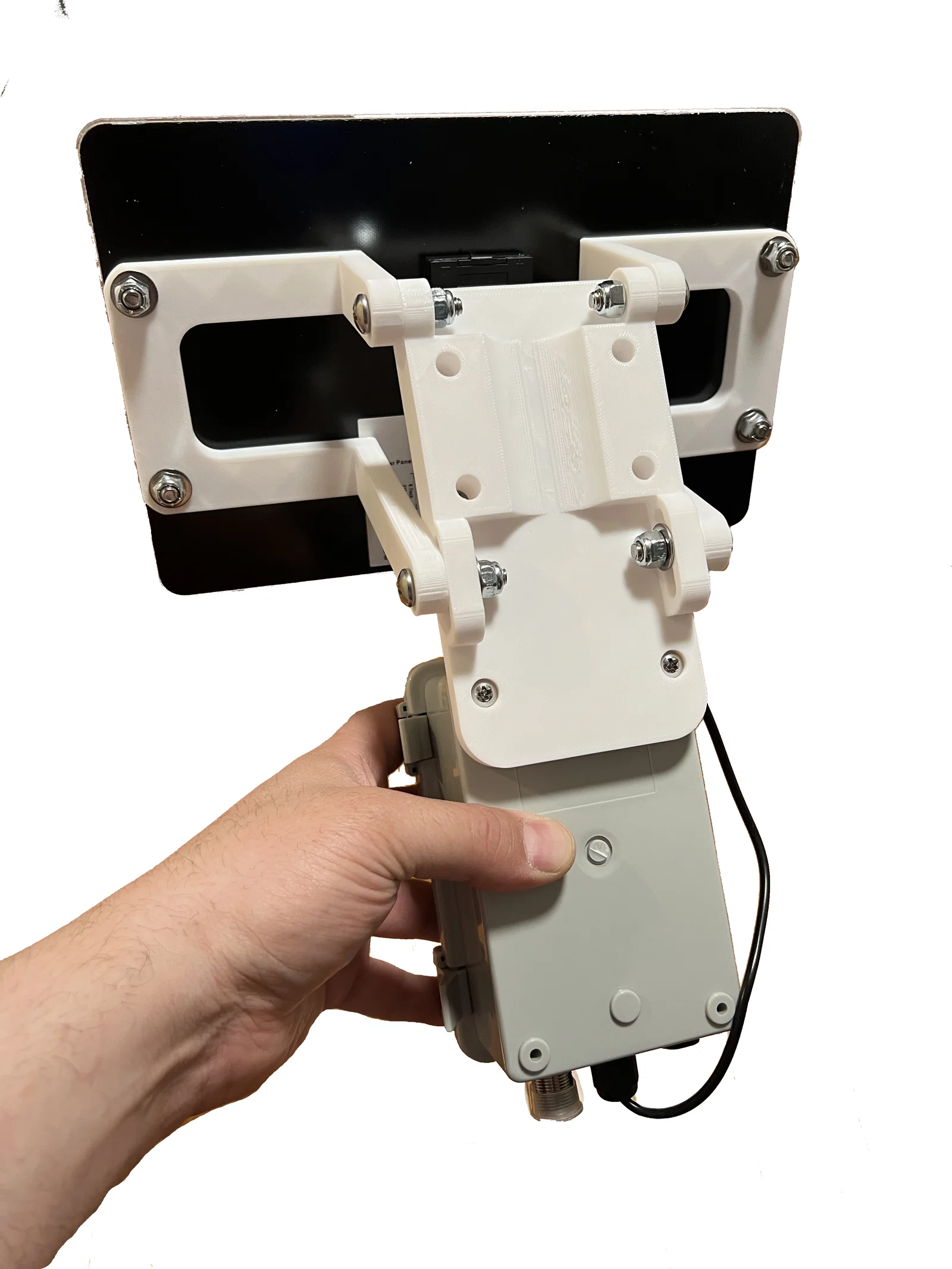

Bạn lắp Pole Bracket với 2 solar panel brackets cùng góc (trái & phải) lại với nhau, sau đó dùng U clamp kẹp bộ bracket lên J-Pole, rồi gắn tấm pin và cắm dây JST vào cổng solar input của RAK.

Print Details:

• ASA (Washers in TPU)
• Không cần supports
• Chiều cao lớp 0.2mm
• 4 perimeters
• 50% infill

Print List:

• 1x Pole Bracket
• 1x Enclosure Insert
• 1x Bộ Solar Panel Brackets đúng góc (L & R)

Parts List:

• 1x Soshine 6w Solar Panel: https://a.co/d/6tyIV2E
• 1x LMiEtool Weatherproof Enclosure: https://a.co/d/hiVQnLC
• 1x U-Bolt HW: https://a.co/d/0r4PWVq
• 4x bu lông inox 1/4" x 1" (cho Solar Panel)
• 4x bu lông inox 1/4" x 1.25" (bắt Solar Brackets vào Pole Bracket)
• 8x đai ốc hãm inox 1/4" (Stainless Steel Lock Nuts)
• 16x long đền inox 1/4" (Stainless Steel Washers)
• 2x bu lông inox #10-32 x 1/2"
• 2x bu lông M2 x 6mm (bắt PCM lên Enclosure Insert)
• 1x cáp IPX/u.fl to N Type Female Pigtail (đôi lúc loại 6" hết hàng, bạn dùng loại 12" rồi cuộn phần dư trong hộp): https://a.co/d/98KYcy8
• 1x RAK Wisblock Meshtastic Starter Kit (RAK19007 & RAK4631): https://store.rokland.com/products/rak-wireless-wisblock-meshtastic-starter-kit
• 1x khay pin Dual 18650 (đấu song song / Parallel wiring): https://a.co/d/6r5Qa37
• 2x pin 18650 (hoặc 1x gói 2 viên / 2Pack): https://a.co/d/cjNDG4N
• 3x đầu nối JST 2.0 (Battery Tray → PCM, PCM → RAK - NHỚ KIỂM TRA ĐÚNG CỰC (POLARITY) TRƯỚC KHI CẮM): https://a.co/d/foOESF8
• 1x đầu nối JST 1.5 (Solar Panel → RAK - NHỚ KIỂM TRA ĐÚNG CỰC (POLARITY) TRƯỚC KHI CẮM): - https://a.co/d/5DNp2zy
• Cable Gland (3-6mm, PG7): https://a.co/d/5oDmgkQ
• 1x PCM (tuỳ chọn - khuyến nghị mạnh): https://www.etsy.com/listing/1421193059/li-ion-battery-protection-modules-pcm?ref=yr_purchases
• 1x IP68 Breather Vent (tuỳ chọn - khuyến nghị mạnh): https://a.co/d/bDQGvHC
• 1x cáp coax cho anten (bạn dùng loại nào cũng được, đây chỉ là loại mình dùng): https://a.co/d/55fU8gM
• 1x anten (bạn chọn tần số nào cũng được, đây chỉ là mẫu mình dùng cho 915MHz): https://a.co/d/6nLtCkE

UPDATE 5/5/24

Mình cũng đã bổ sung file Pole Bracket .stl cho một mẫu hộp phổ biến khác:

AIRTAK 200x100x70mm (lỗ bắt phía sau 58mm): https://a.co/d/3MQEhvy
