Giá đỡ trục cuộn cho hộp khô DAISO tối ưu hóa

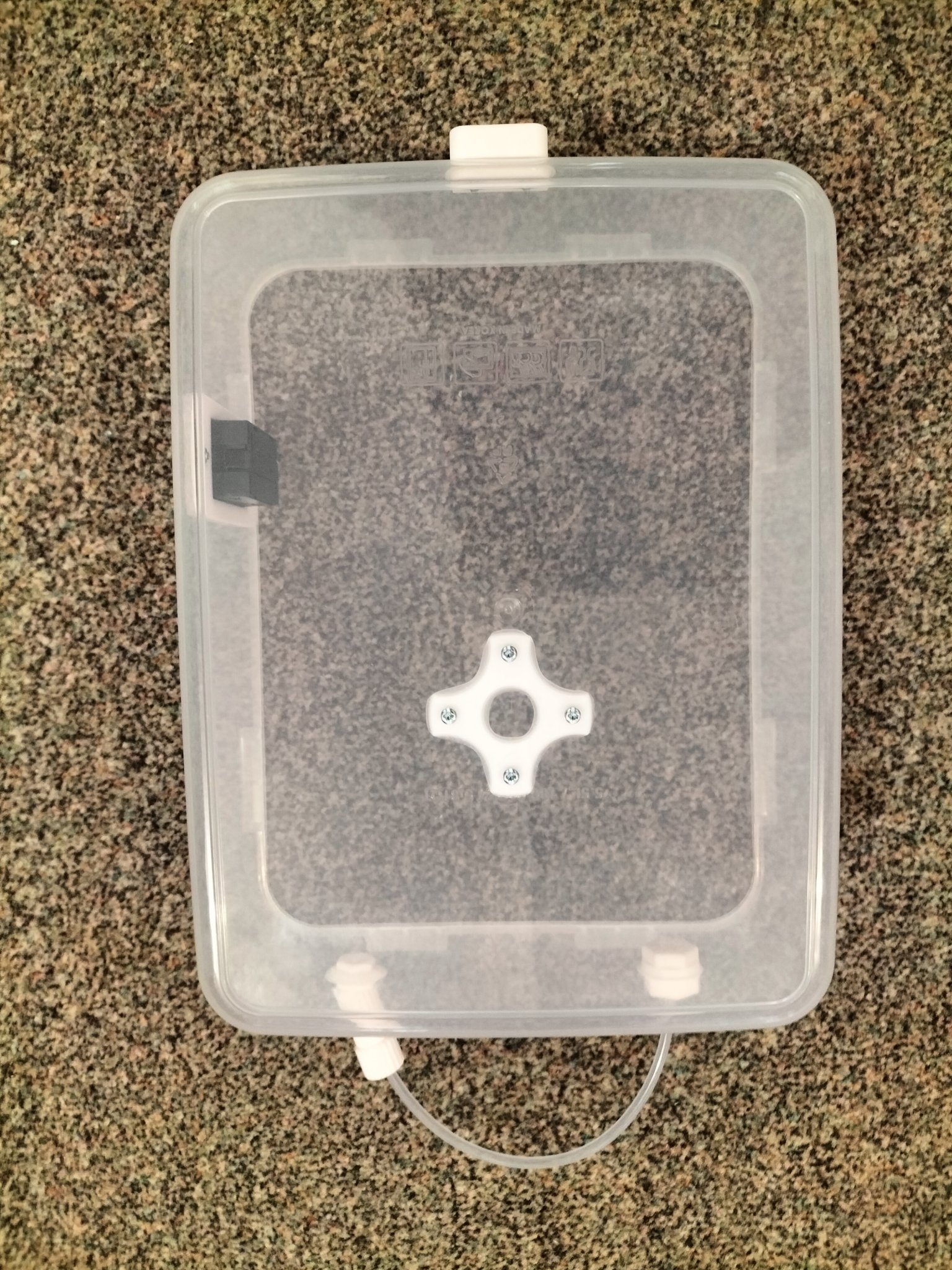

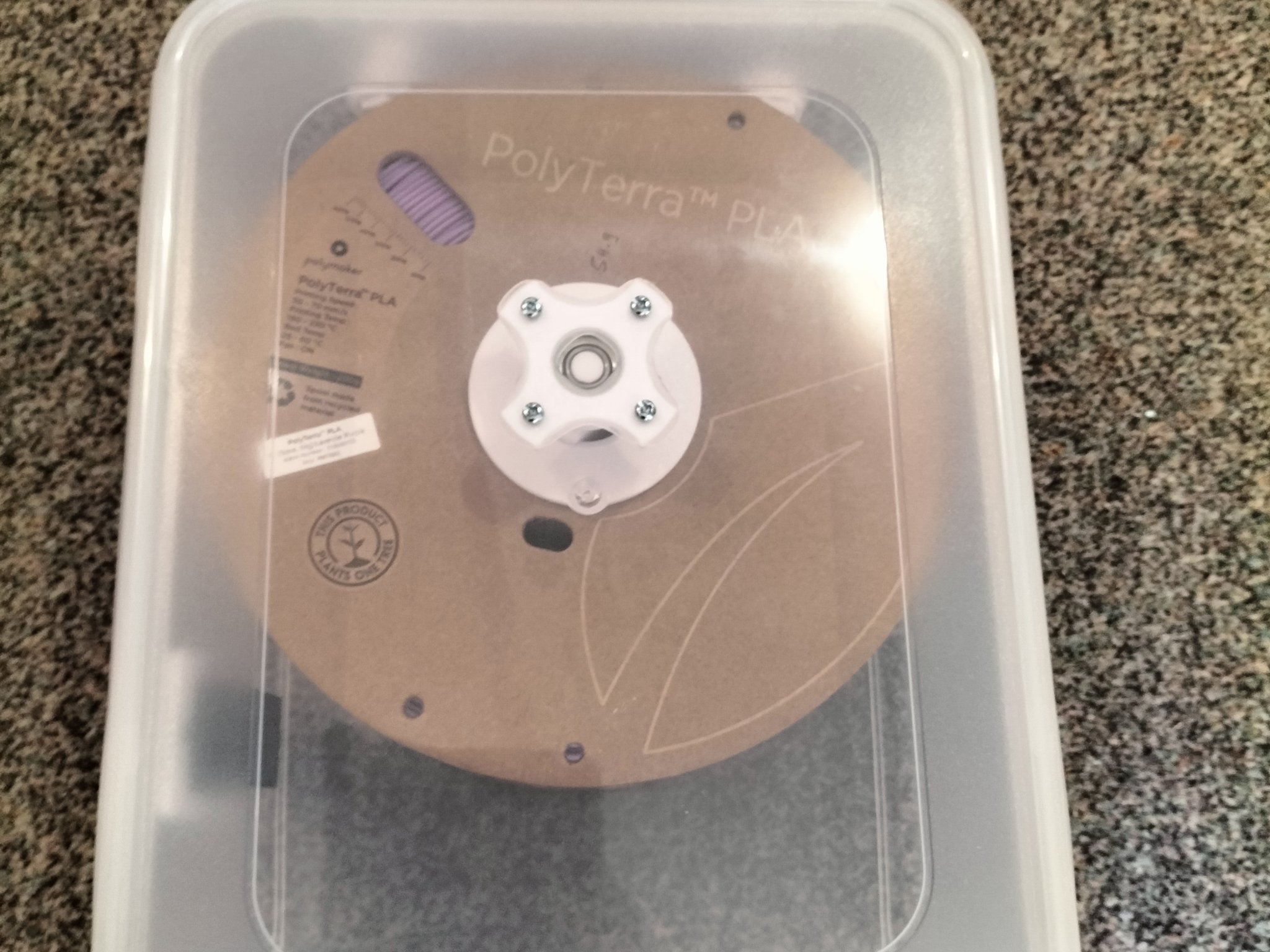

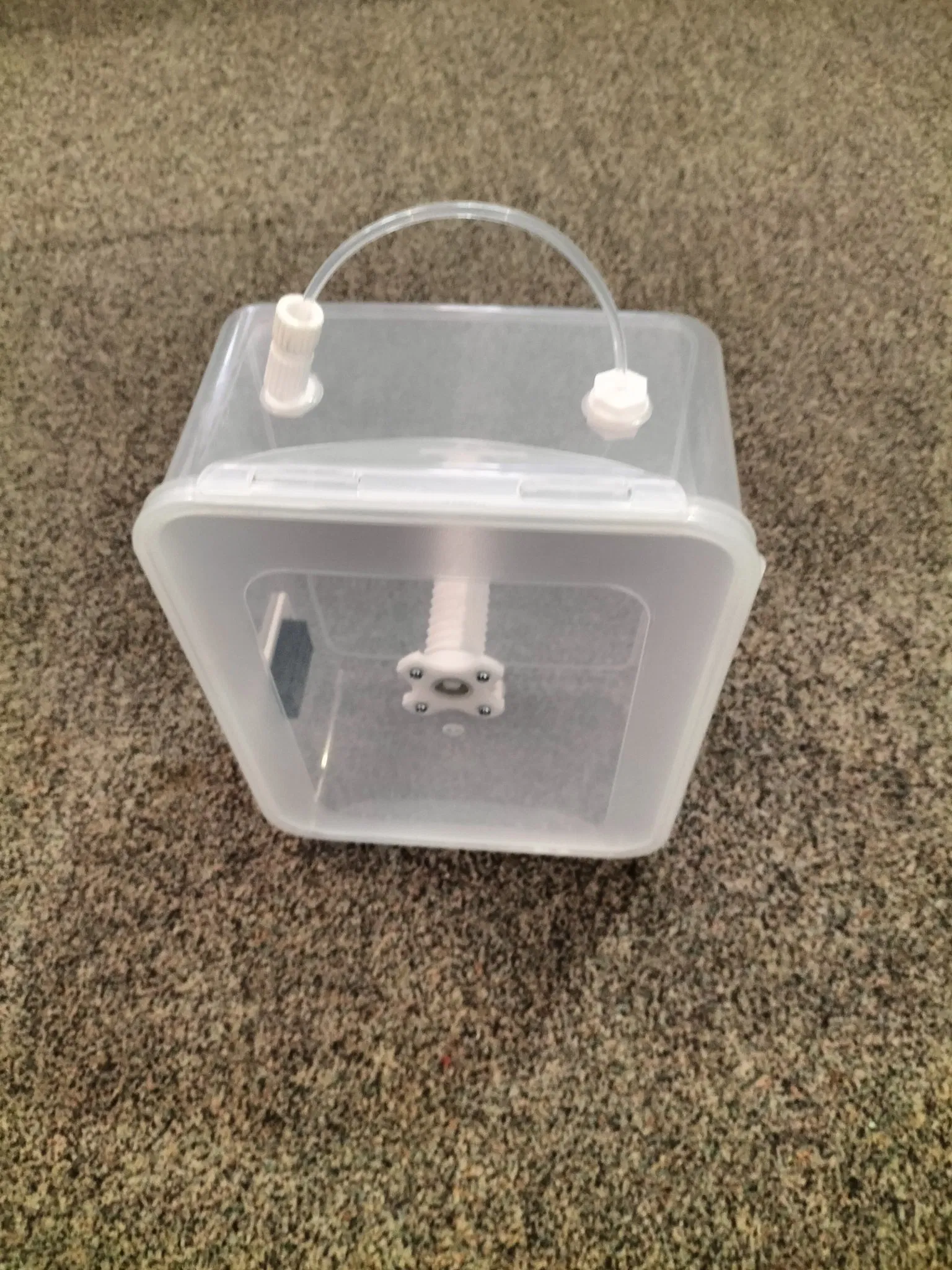

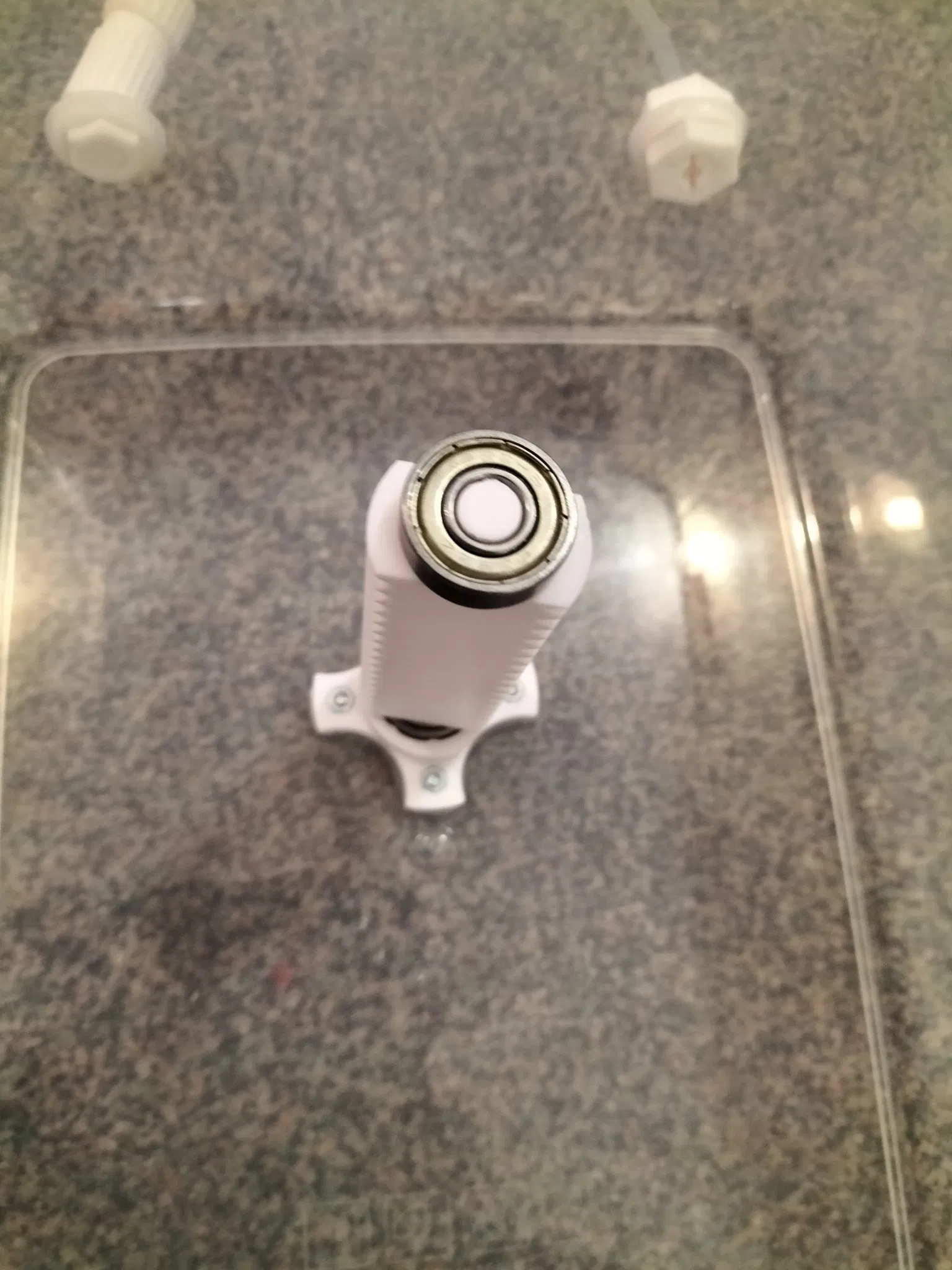

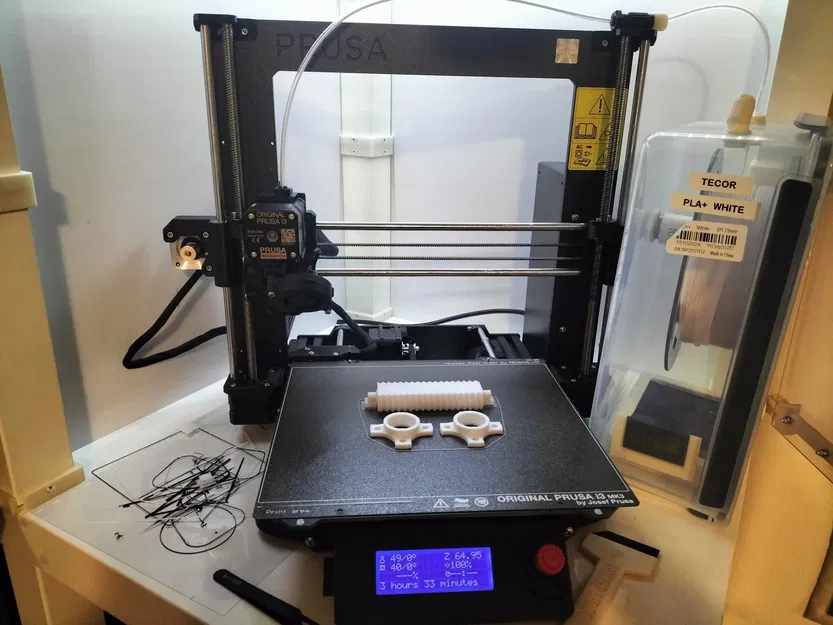

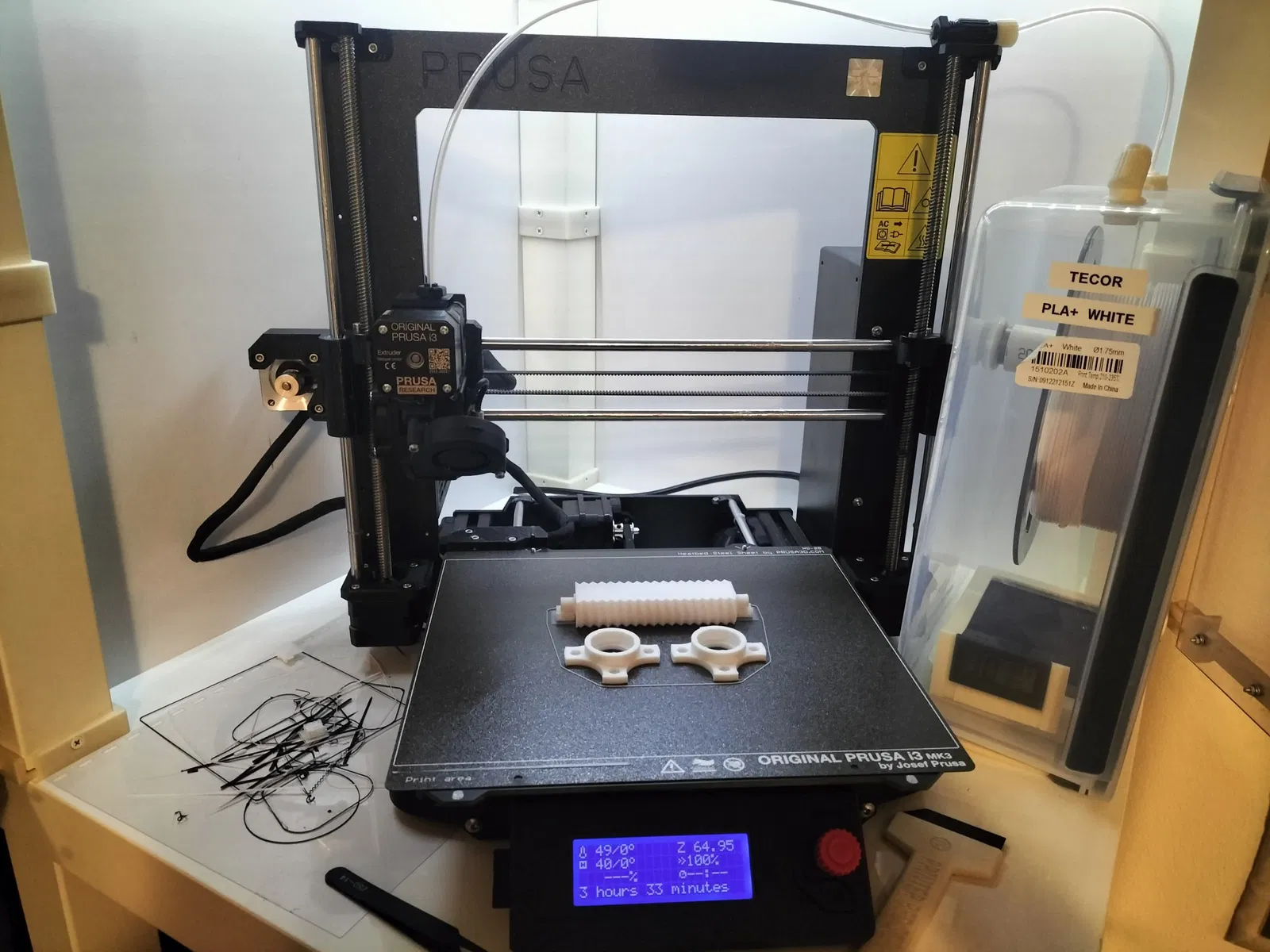

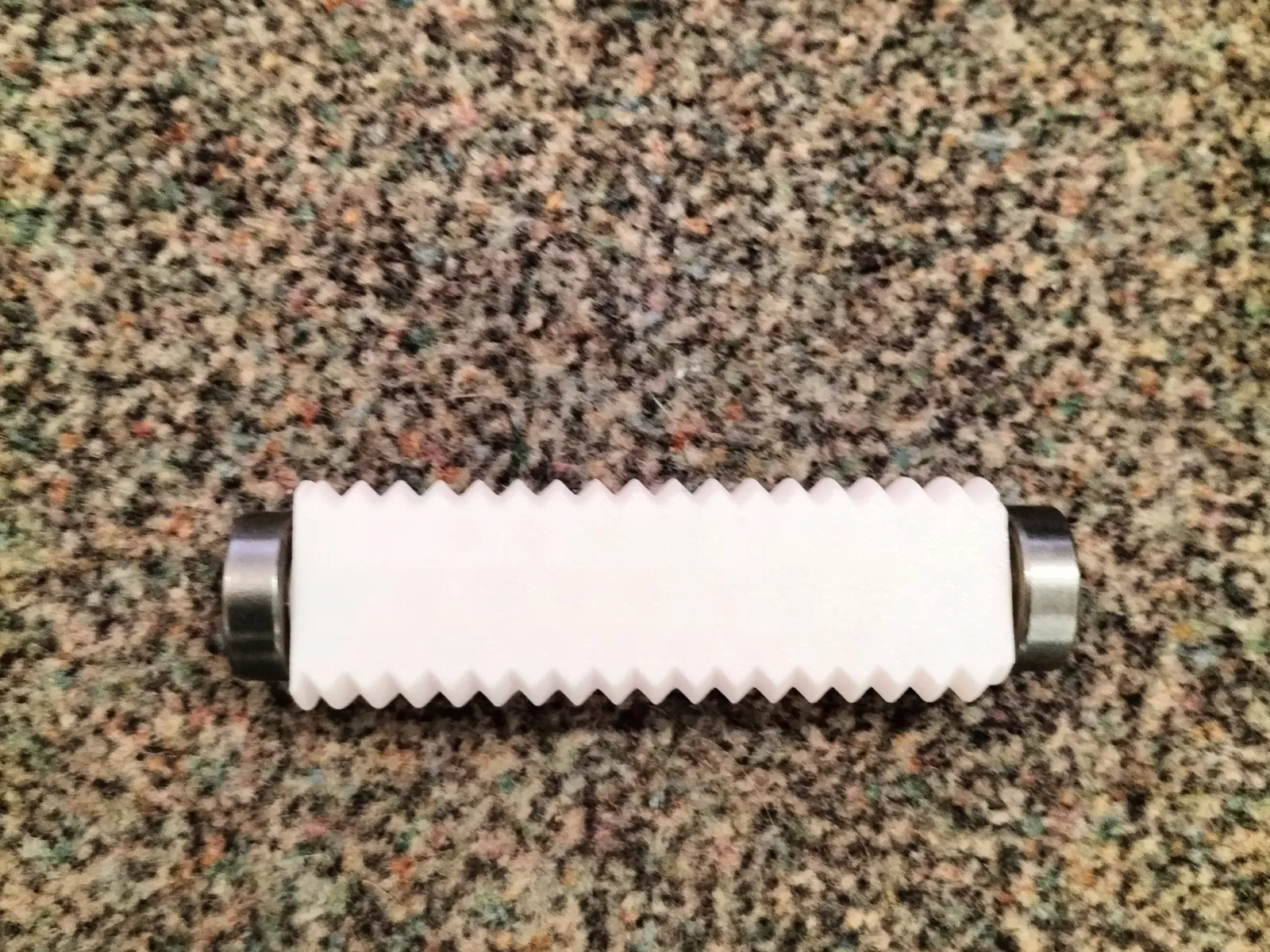

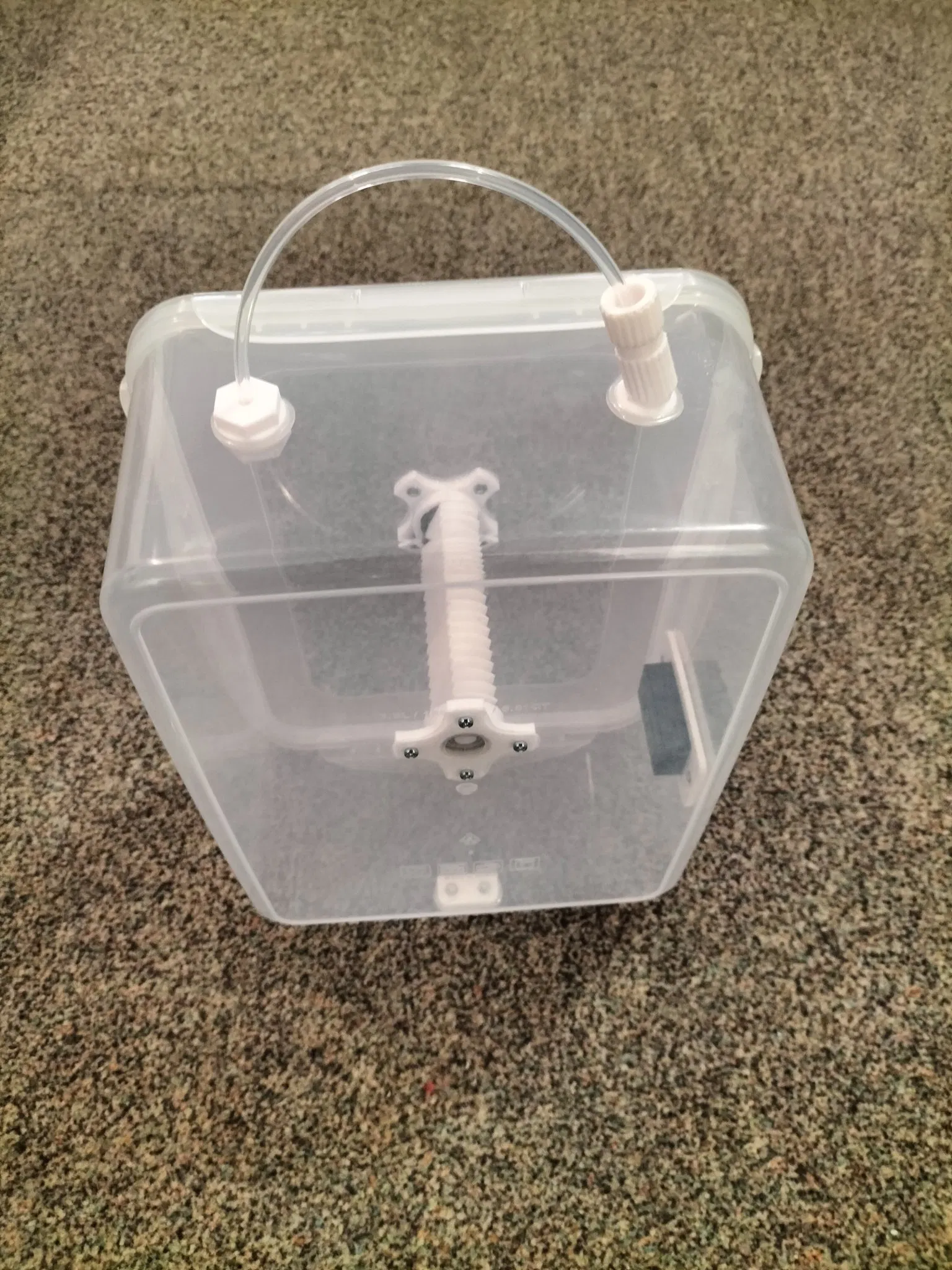

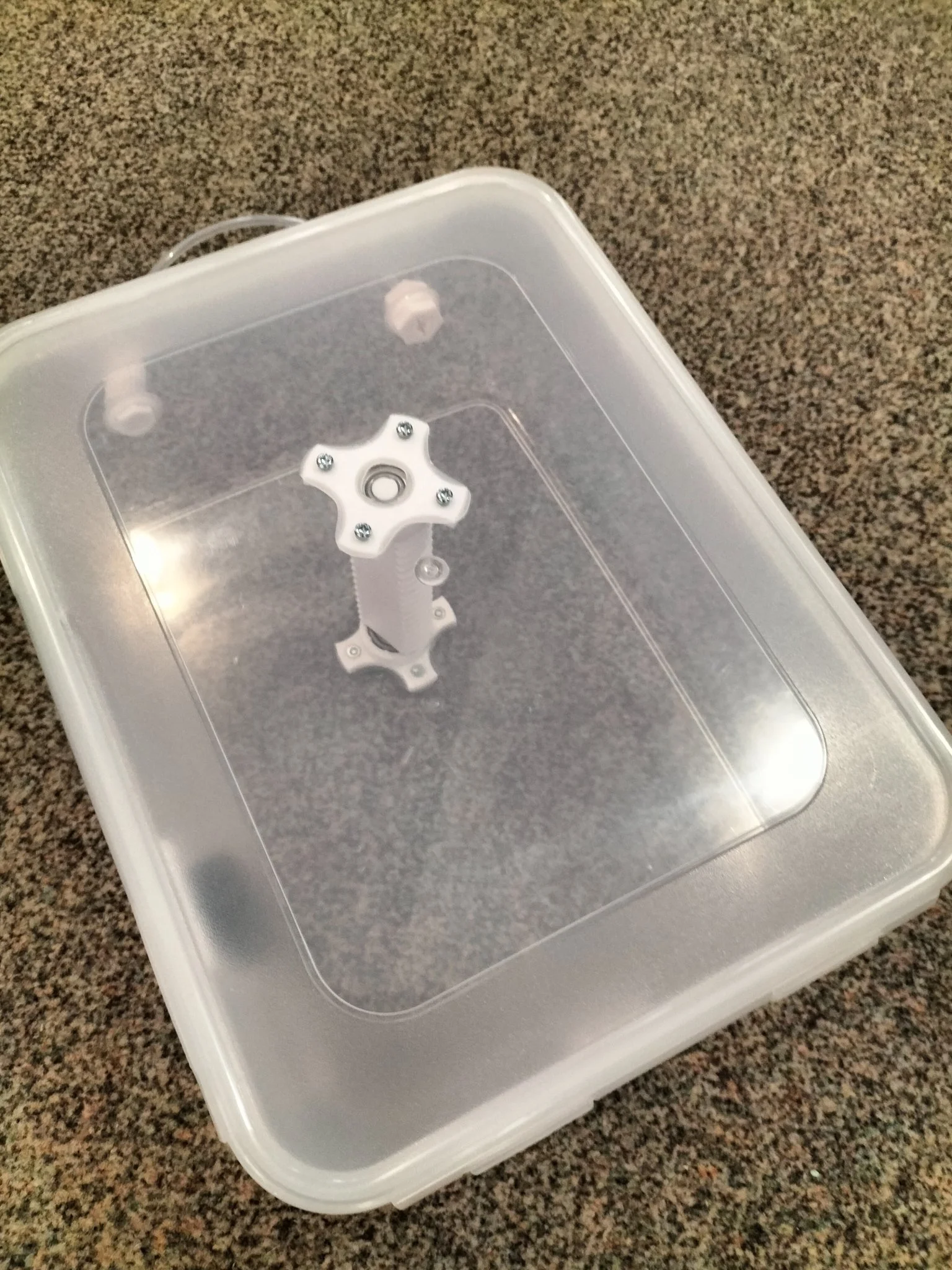

Tôi đã gặp khó khăn trong việc tìm các vít M3 dài 8mm nên tôi đã tối ưu hóa mô hình này cho các vít M3 đầu chén dài 6mm từ cửa hàng phần cứng địa phương. Trong khi đó, tôi đã loại bỏ nhu cầu về các bộ phận in thêm và các vít M5. Các vòng bi 608 ZZ được lắp vừa (in với hỗ trợ được bật và cố gắng không làm sạch vật liệu hỗ trợ quá tốt, độ thô giúp giữ vòng bi, nếu bạn cảm thấy nó quá lỏng, 1 lớp băng keo che sẽ giải quyết được vấn đề 😊). Trục cũng có thêm 4mm không gian hữu ích.

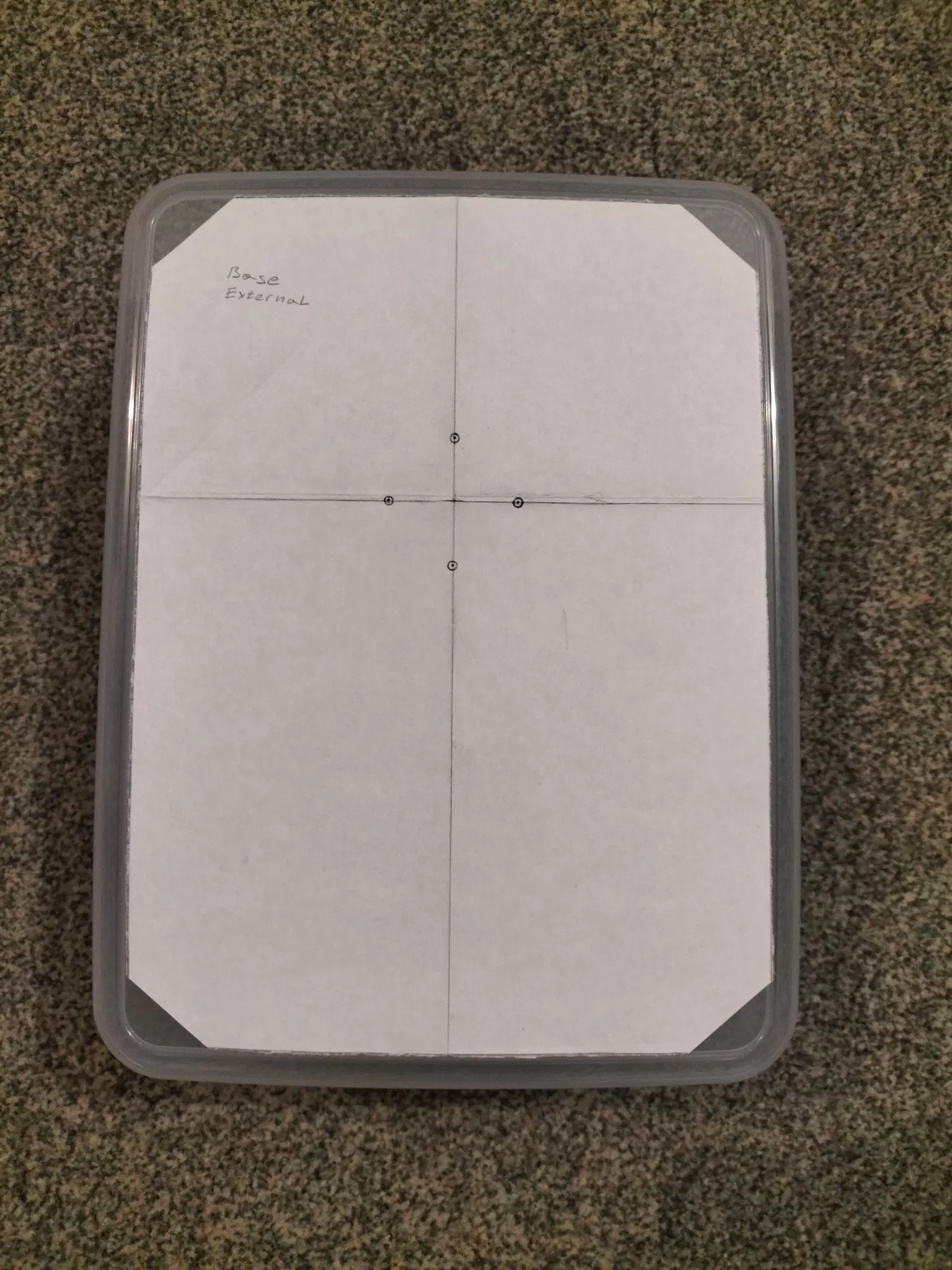

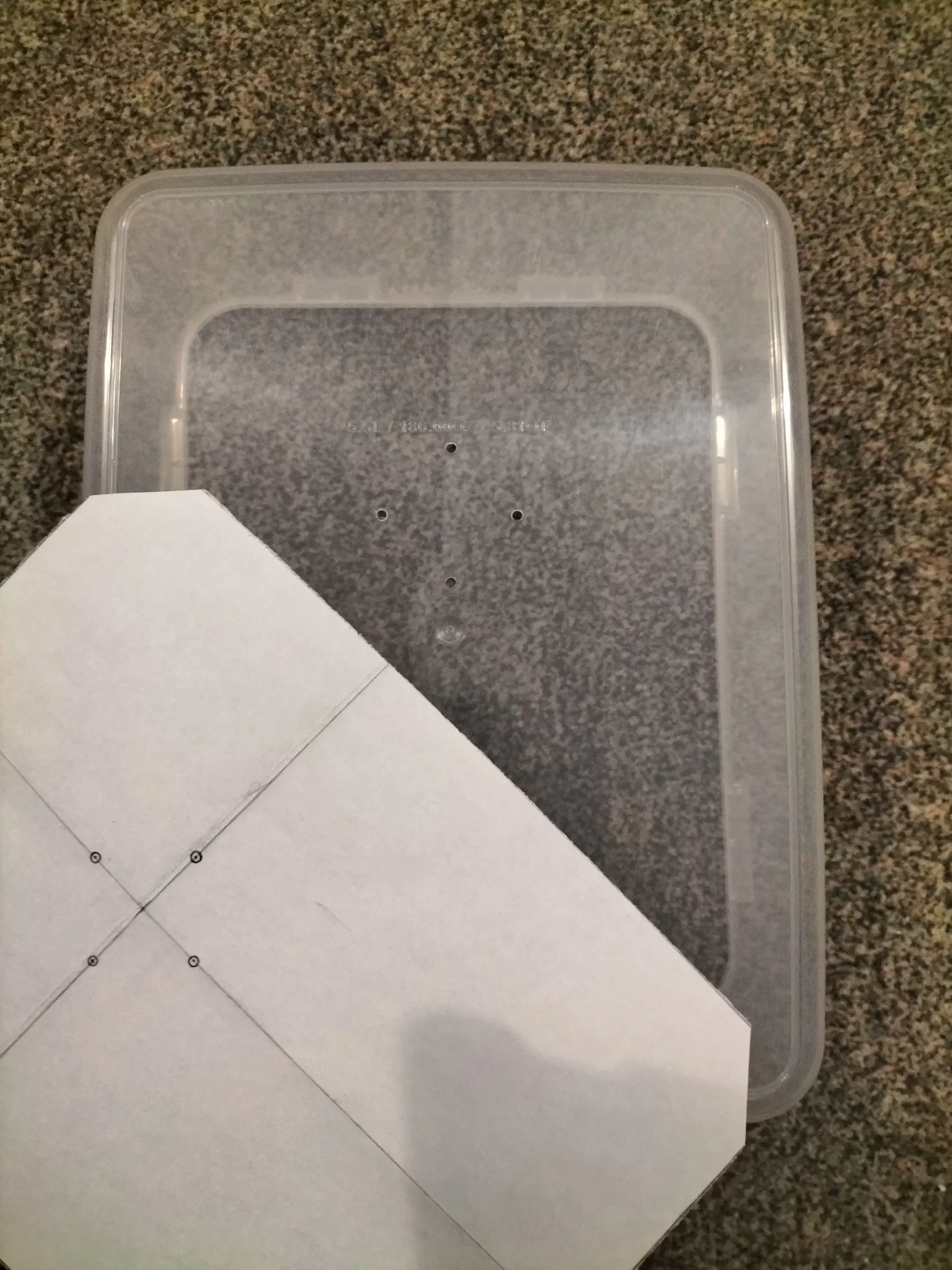

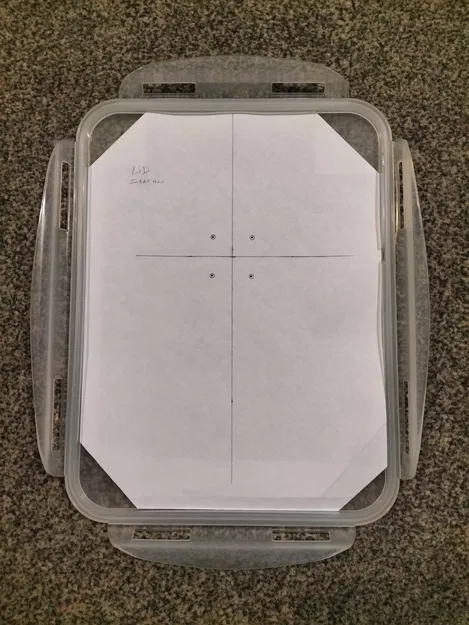

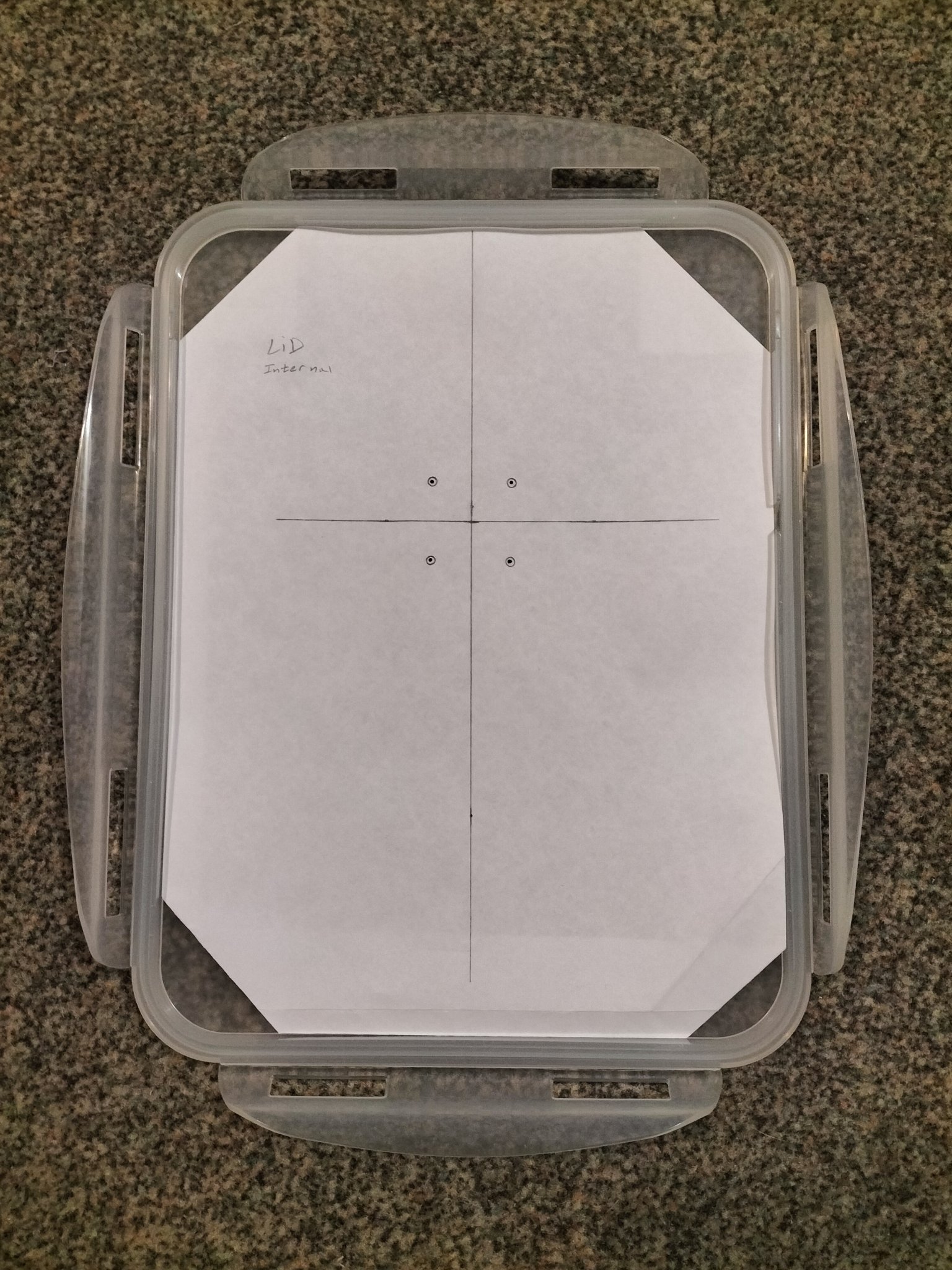

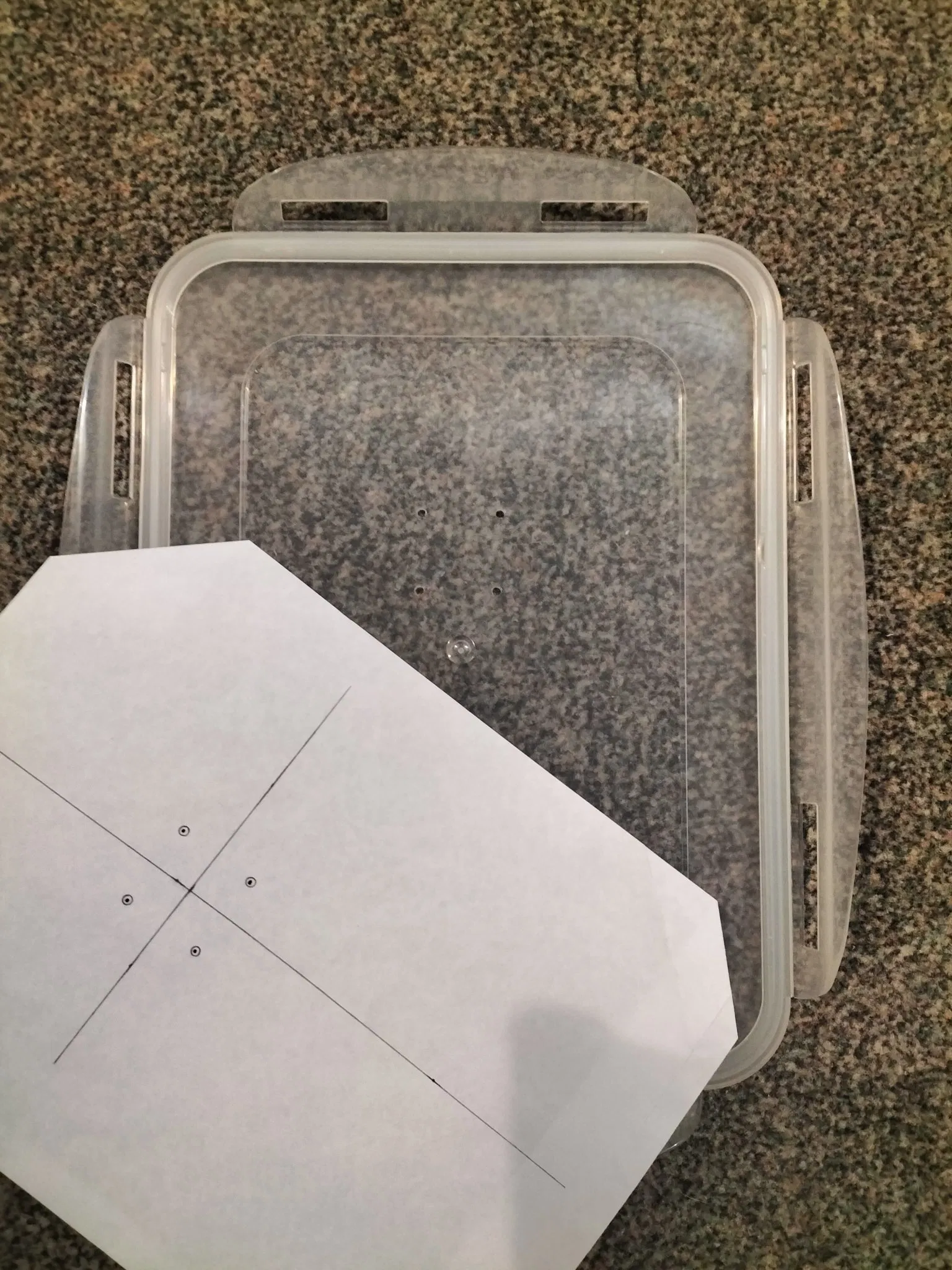

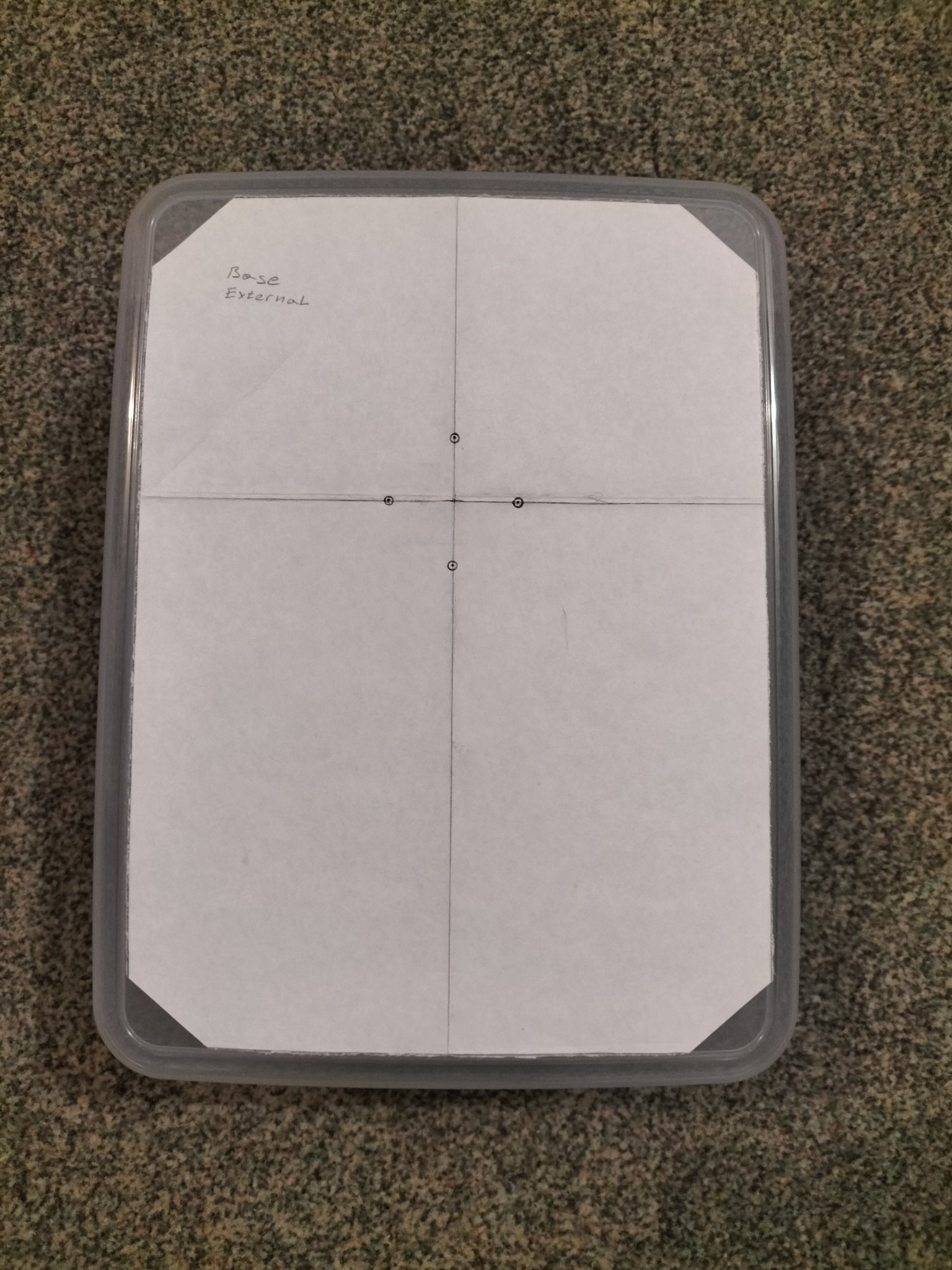

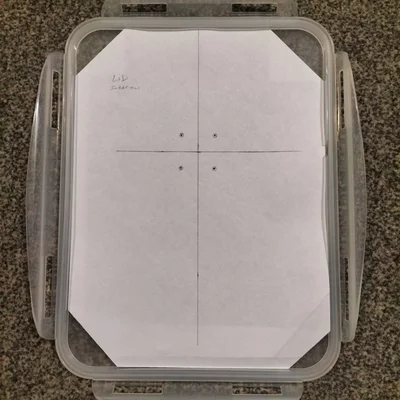

Tôi đã thêm các tệp PDF của các mẫu giấy mà tôi đã sử dụng để đánh dấu các lỗ khoan. Tôi đề nghị bạn in chúng ra với tỷ lệ 1:1 và cắt chúng ra. Lưu ý rằng mẫu nắp được đặt ở bên trong nắp và có các cạnh thẳng. Mẫu đáy nằm ở mặt dưới của đáy và có các cạnh hơi cong.

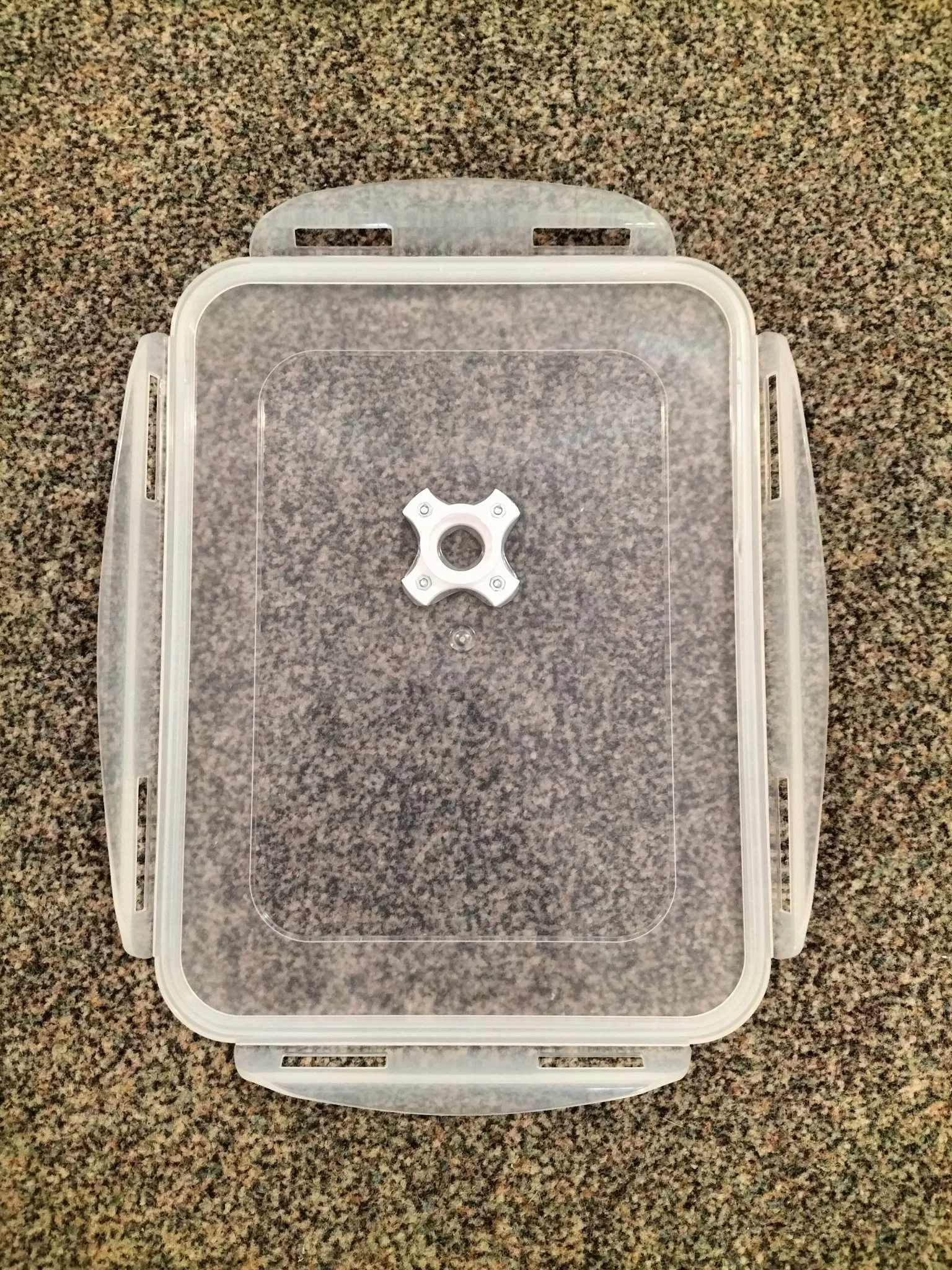

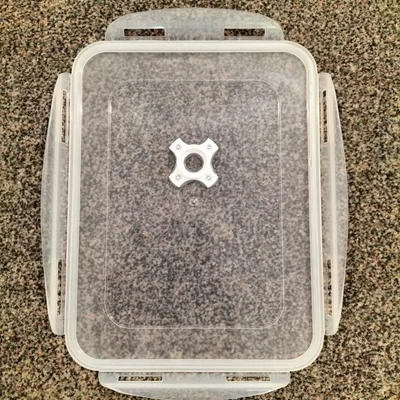

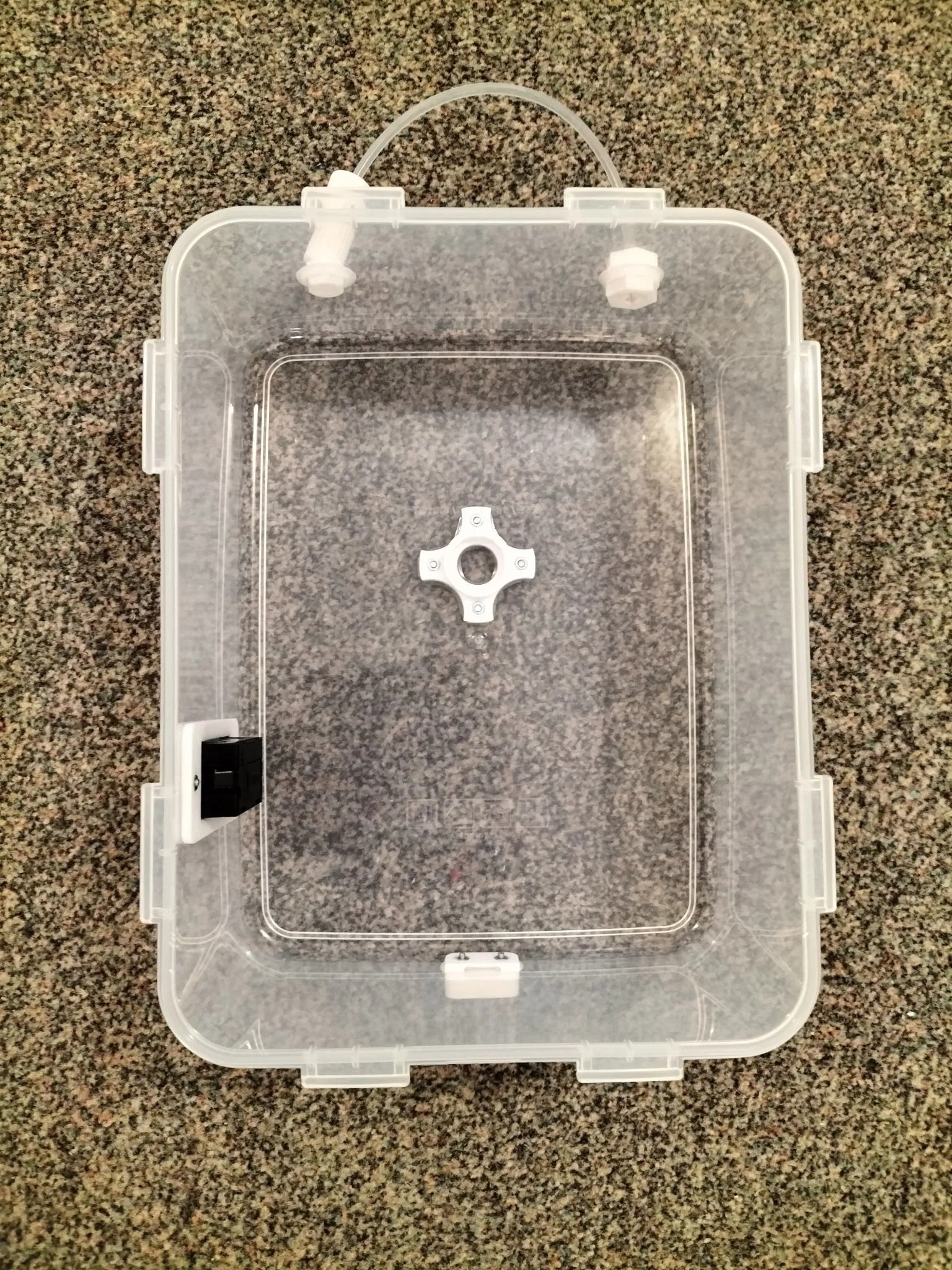

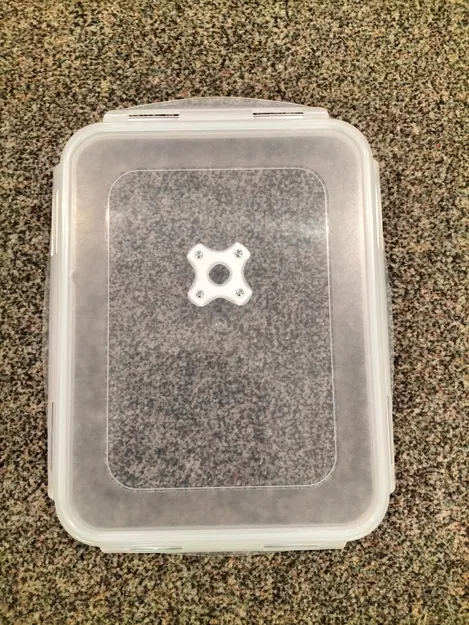

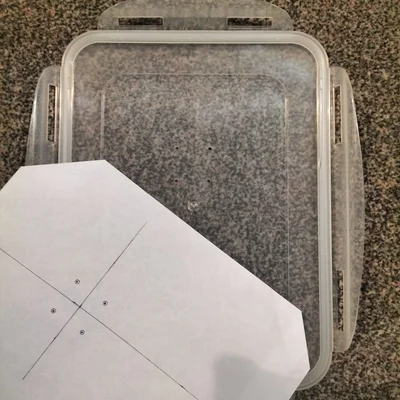

Các lỗ khoan 3mm được sắp xếp theo hướng + và X để dễ dàng xếp chồng các hộp.

Tôi cũng đã đặt keo xốp (từ cửa hàng thủ công) giữa các bộ phận để tạo một gioăng linh hoạt, tôi hy vọng điều này sẽ làm cho hộp kín hơn và giúp silica gel lâu hỏng hơn.

BOM:

2 x vòng bi 608 ZZ (gói 20 trên ebay)

8 x vít M3 6mm đầu chén (từ cửa hàng phần cứng địa phương)

8 x đai ốc M3 (trong cùng gói với các vít)

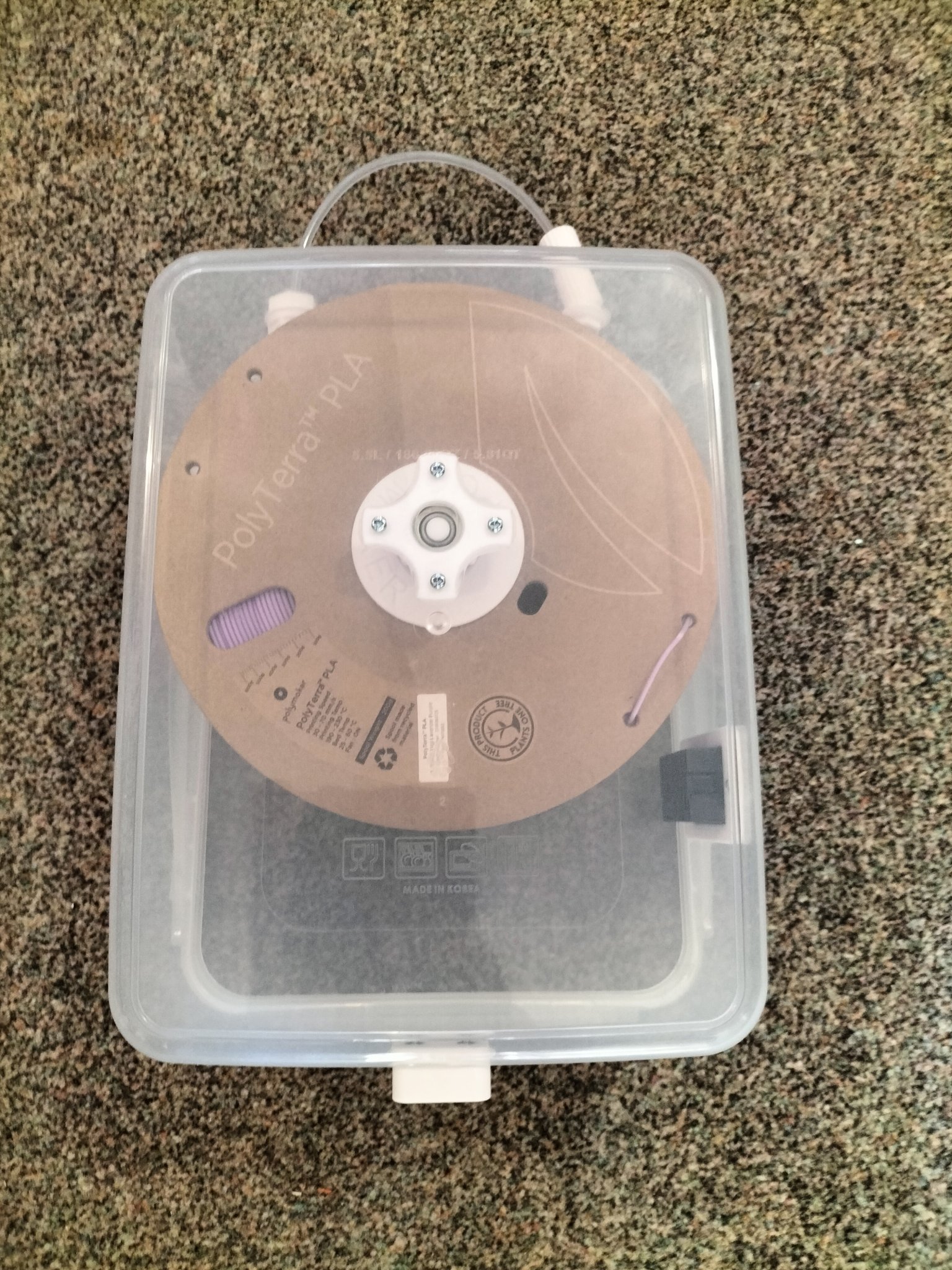

Đây là PHẦN 1 của thiết kế lại hộp DAISO của tôi; xem các dự án khác của tôi để có bộ đầy đủ 😊
