Thước đo & dụng cụ đánh dấu chiều cao cho bút chì (Height Gauge & Marker)

Heyho

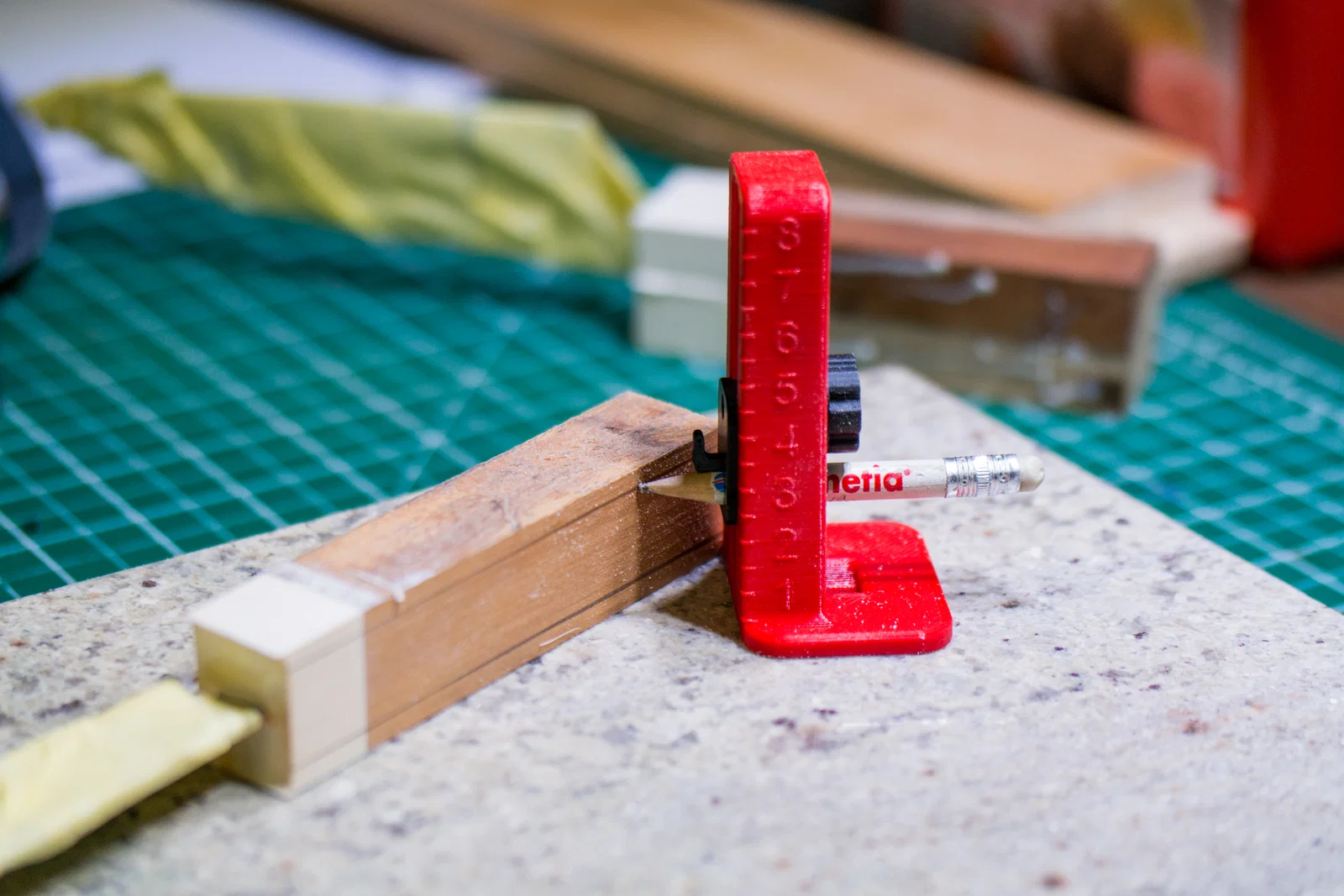

Mình làm dao, và khi làm phần cán thì mình không muốn lúc nào cũng phải xài cái height ripper nặng trịch.

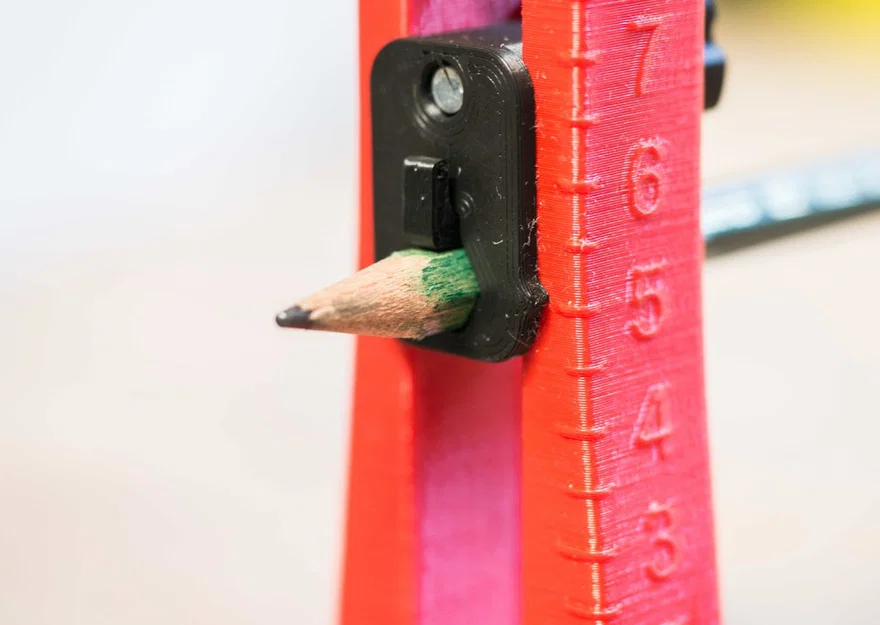

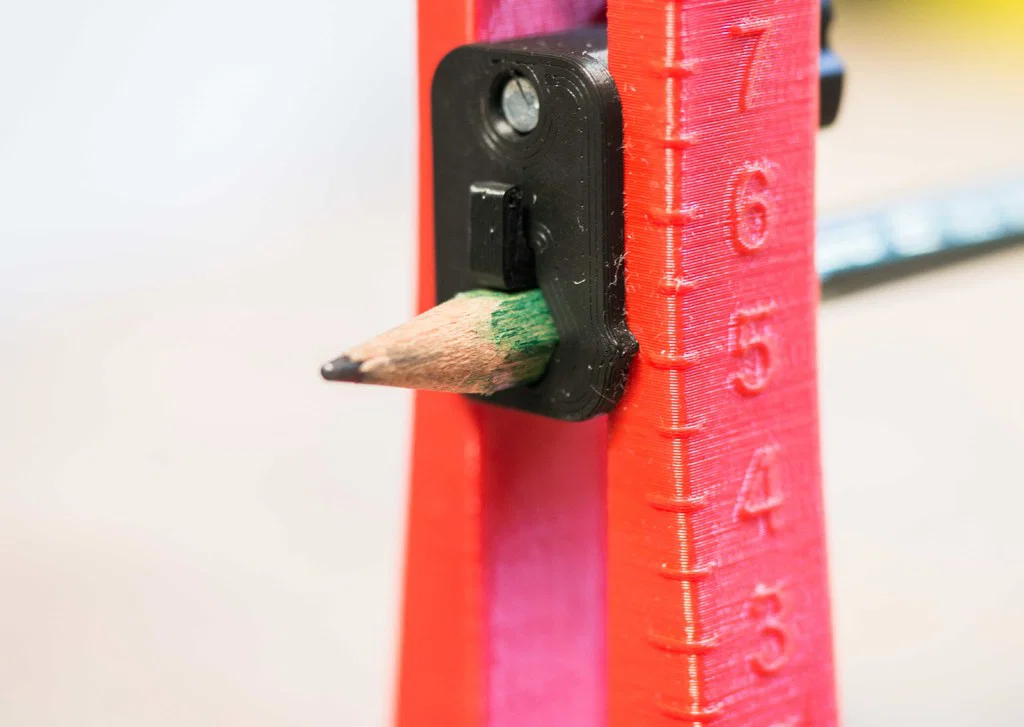

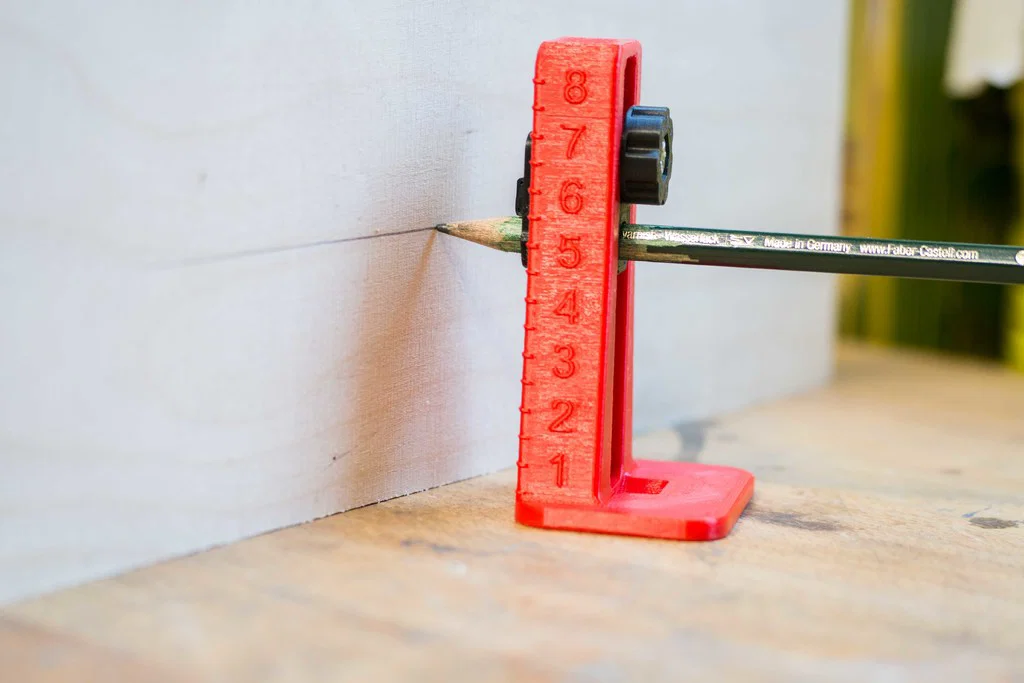

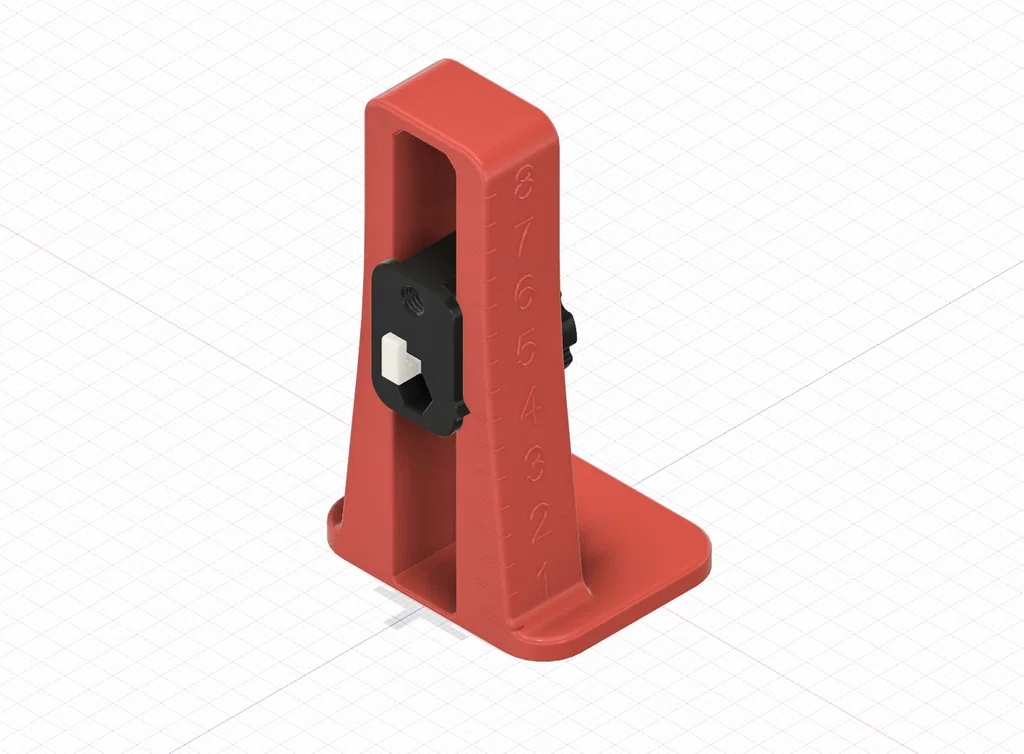

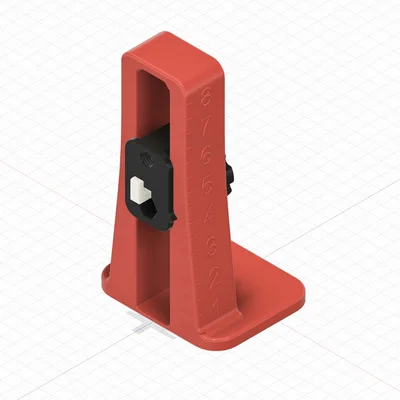

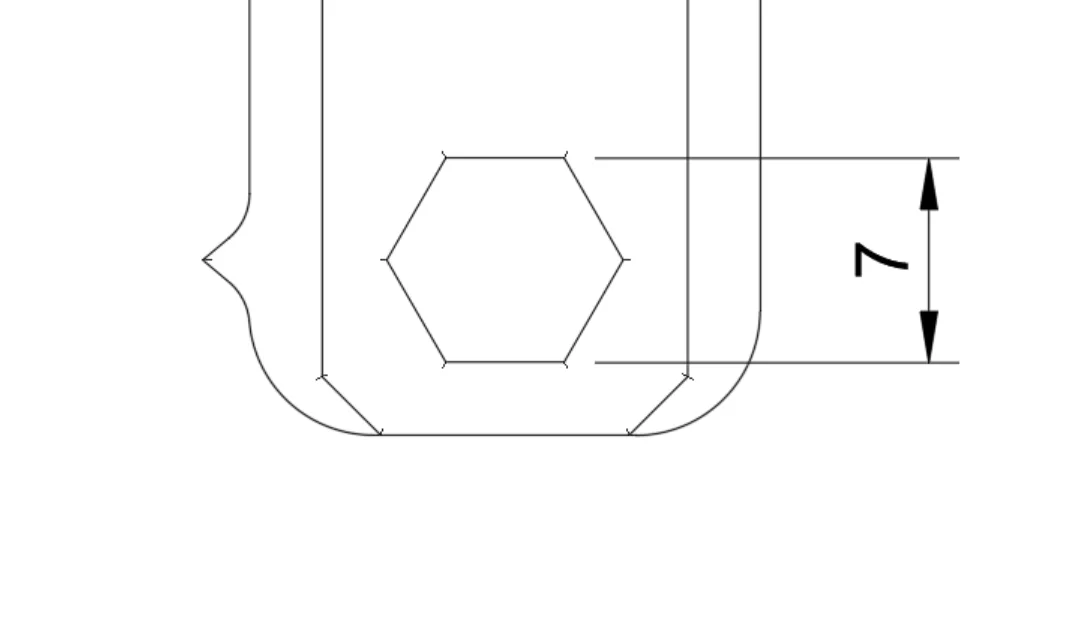

Nên mình thiết kế cái dụng cụ đánh dấu chiều cao này để dùng với bút chì thường (7 mm).

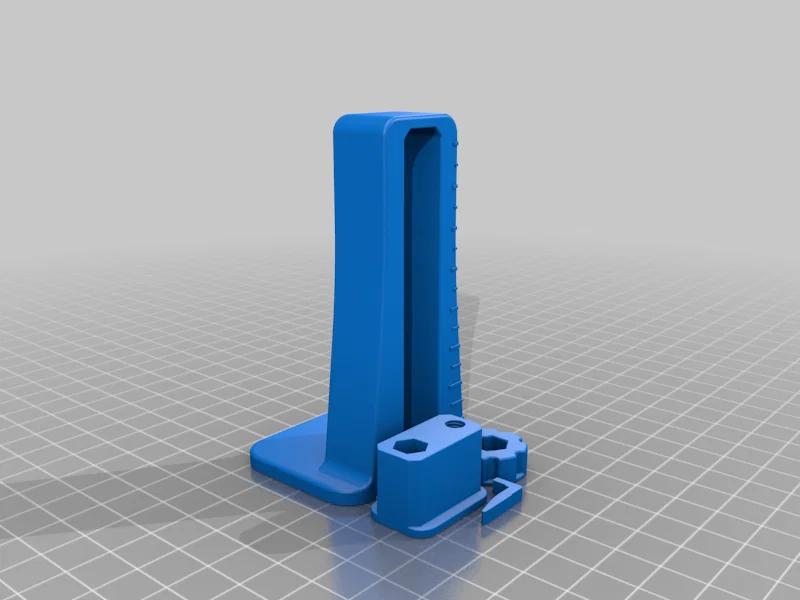

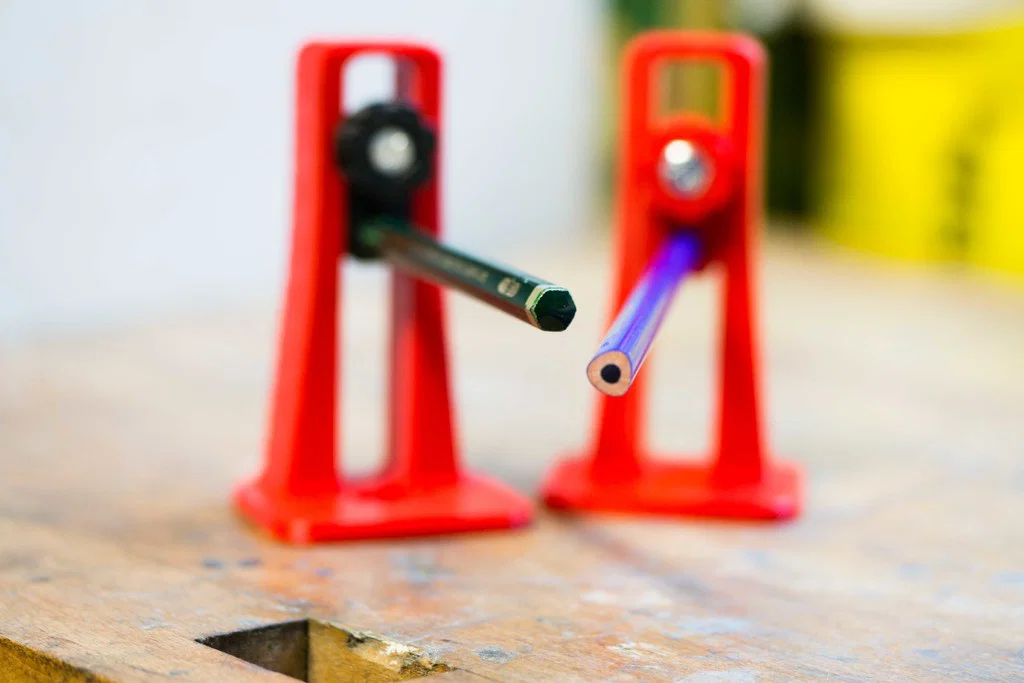

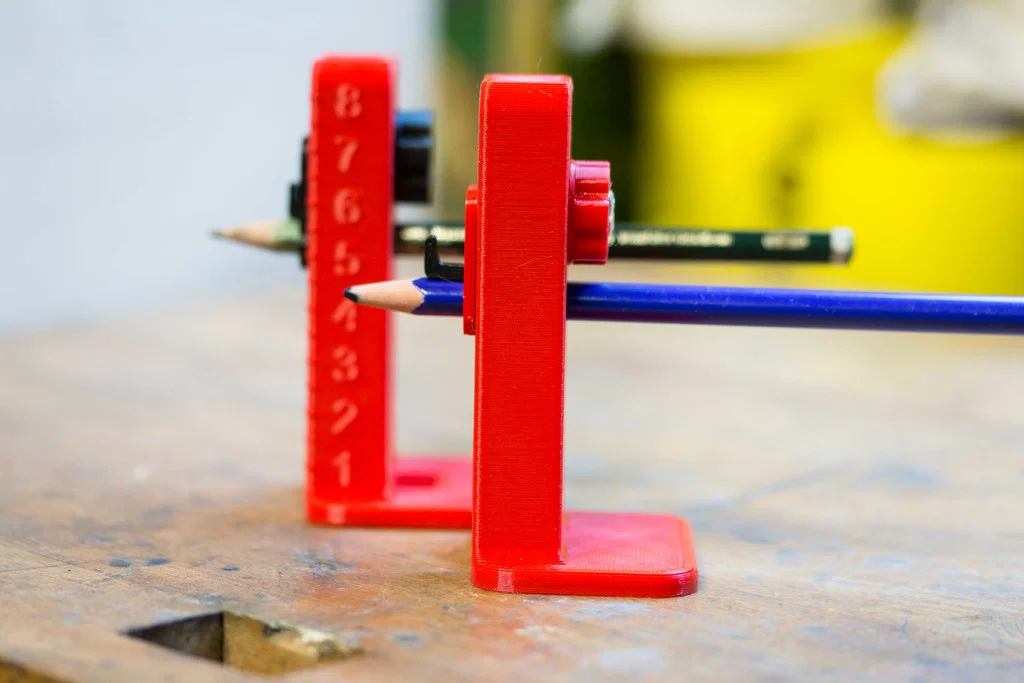

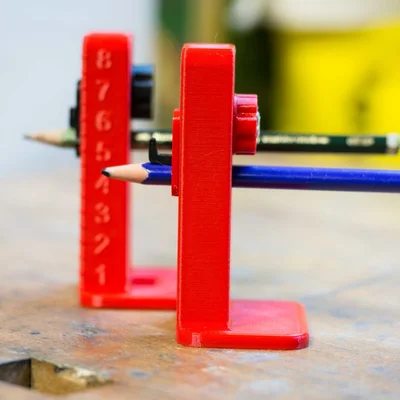

Có 2 phiên bản.

1. 7,5 mm - chiều cao có thể đánh dấu: 65 mm.
2. 7,5 mm - chiều cao có thể đánh dấu: 104,5 mm.

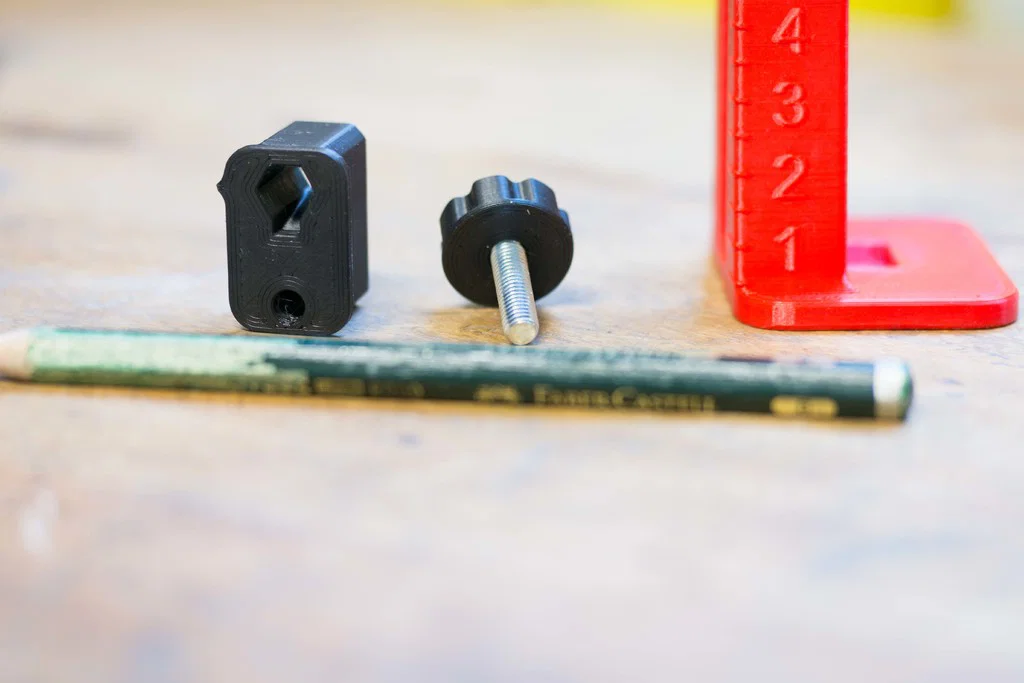

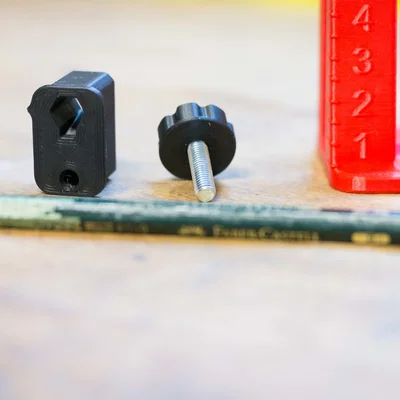

Ngoài các phần đã in và một cây bút chì cỡ tiêu chuẩn, bạn sẽ cần thêm 1 con ốc lục giác M5. Mình dùng loại M5 x 20 mm. Nhưng ốc ngắn hơn cũng dùng ổn nhé!

(Nếu bạn không có ốc lục giác, bạn cũng có thể dùng ốc M5 thường & một con tán với bản của Joe)

Mình in bằng PLA, 3 perimeters & 25% infill. Nhưng tăng thêm thì chắc chắn không hại gì và giúp hệ cứng cáp hơn.

Nếu bạn gặp khó khi vặn núm, thử dùng chút paraffin (nến) hoặc chất bôi trơn khác.

Chúc bạn đánh dấu vui vẻ và cứ tiếp tục print nha!

Nếu bạn thích sản phẩm của mình, mình sẽ rất vui nếu nhận được một khoản tip nho nhỏ :)

https://www.paypal.com/paypalme/MeisterEdel

Update 1: 25.11.2022

Đã thêm một Holder cho bút chì thợ mộc (mình không có sẵn nên không tự test được). Holder này sẽ nâng vị trí thấp nhất lên một chút.

Update 28.12.2022

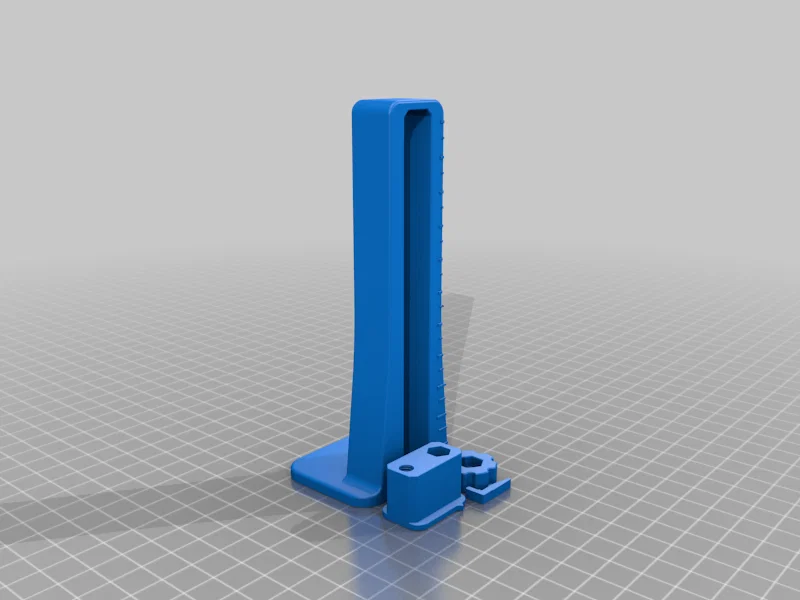

Đã sửa phần tháp chiều cao lớn vì kích thước bị lệch vài mm! Xin lỗi nha :)
