MINI Xe RC in 3D (3D-Printed) by El1as.F

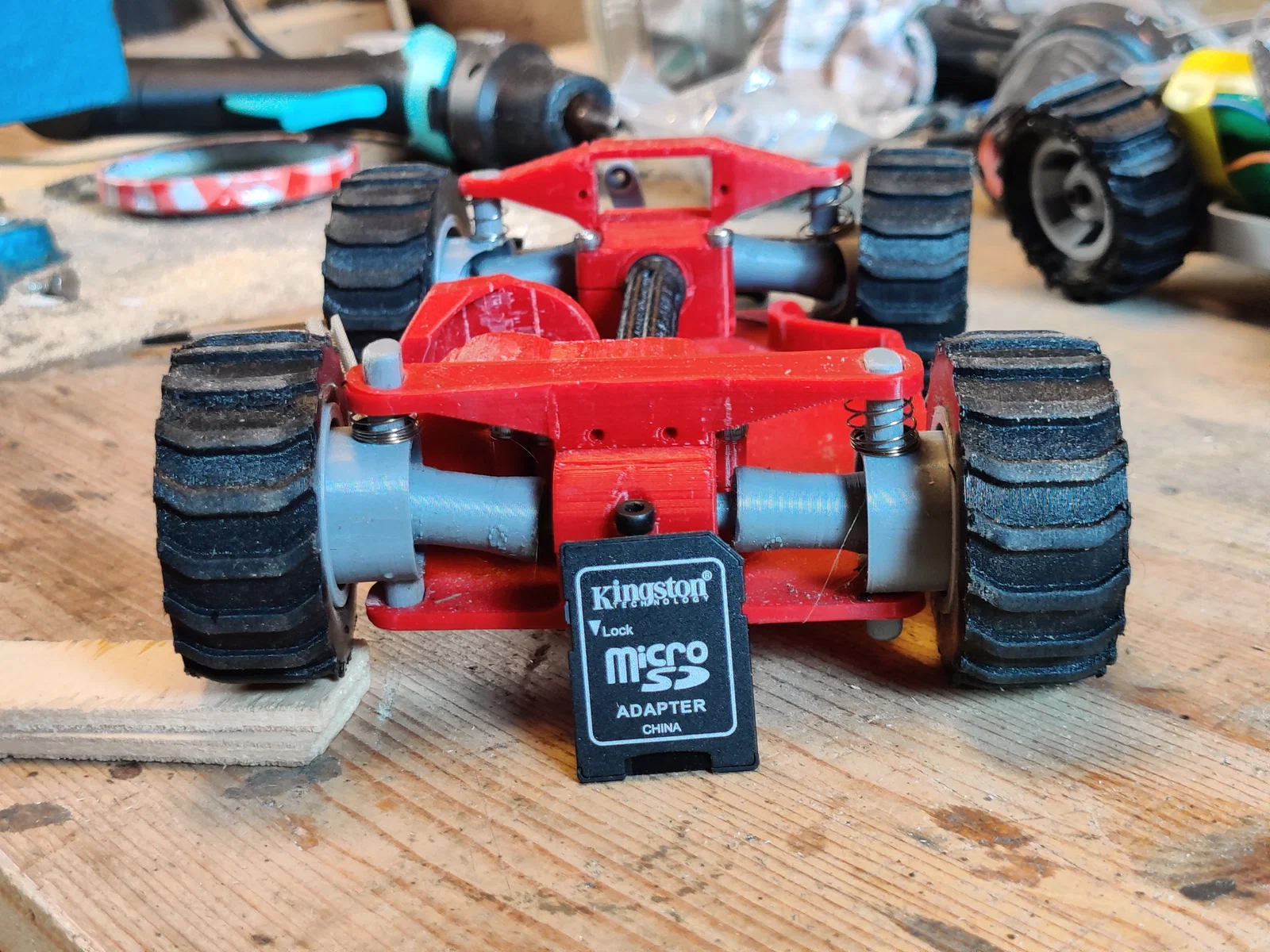

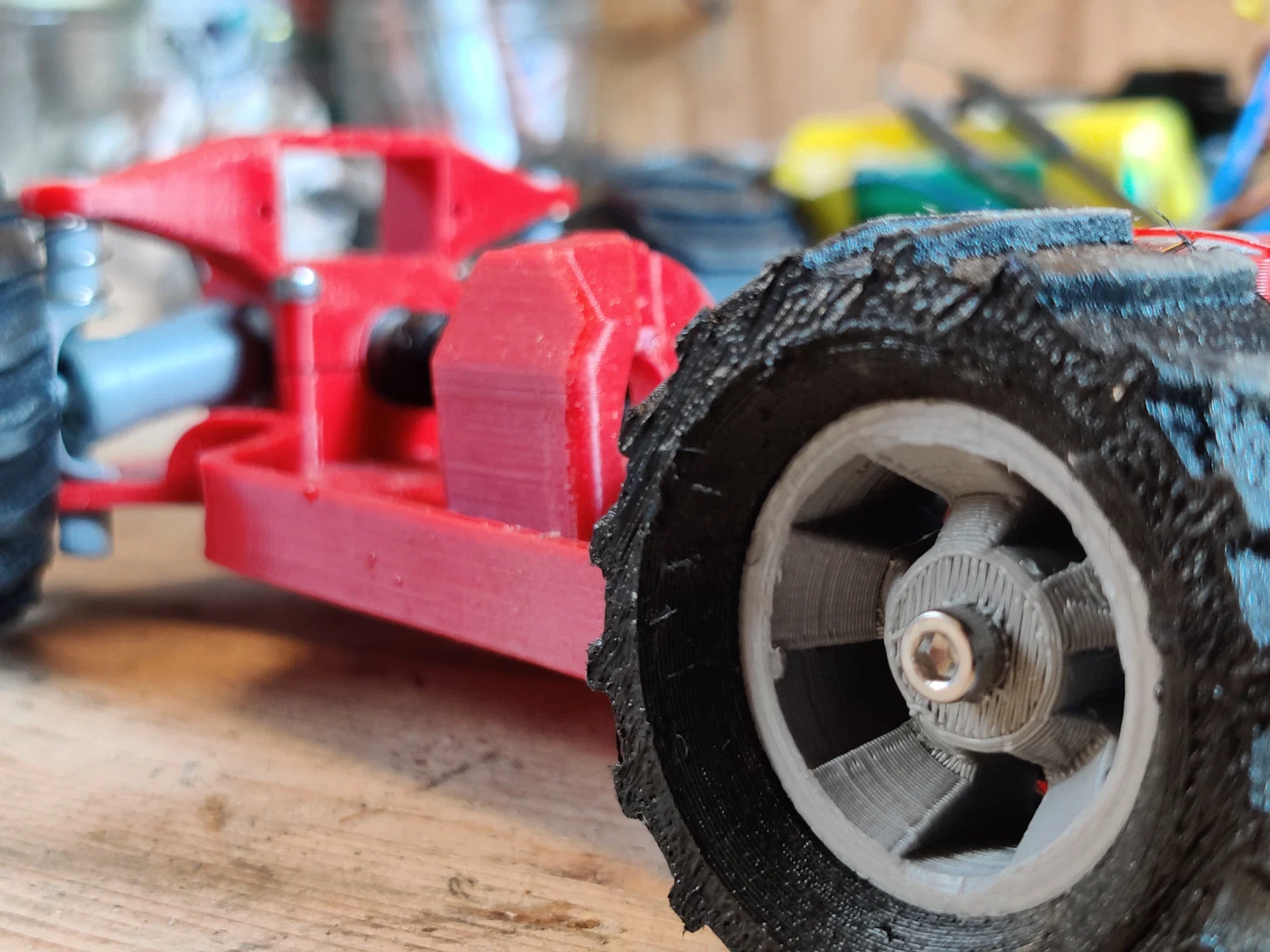

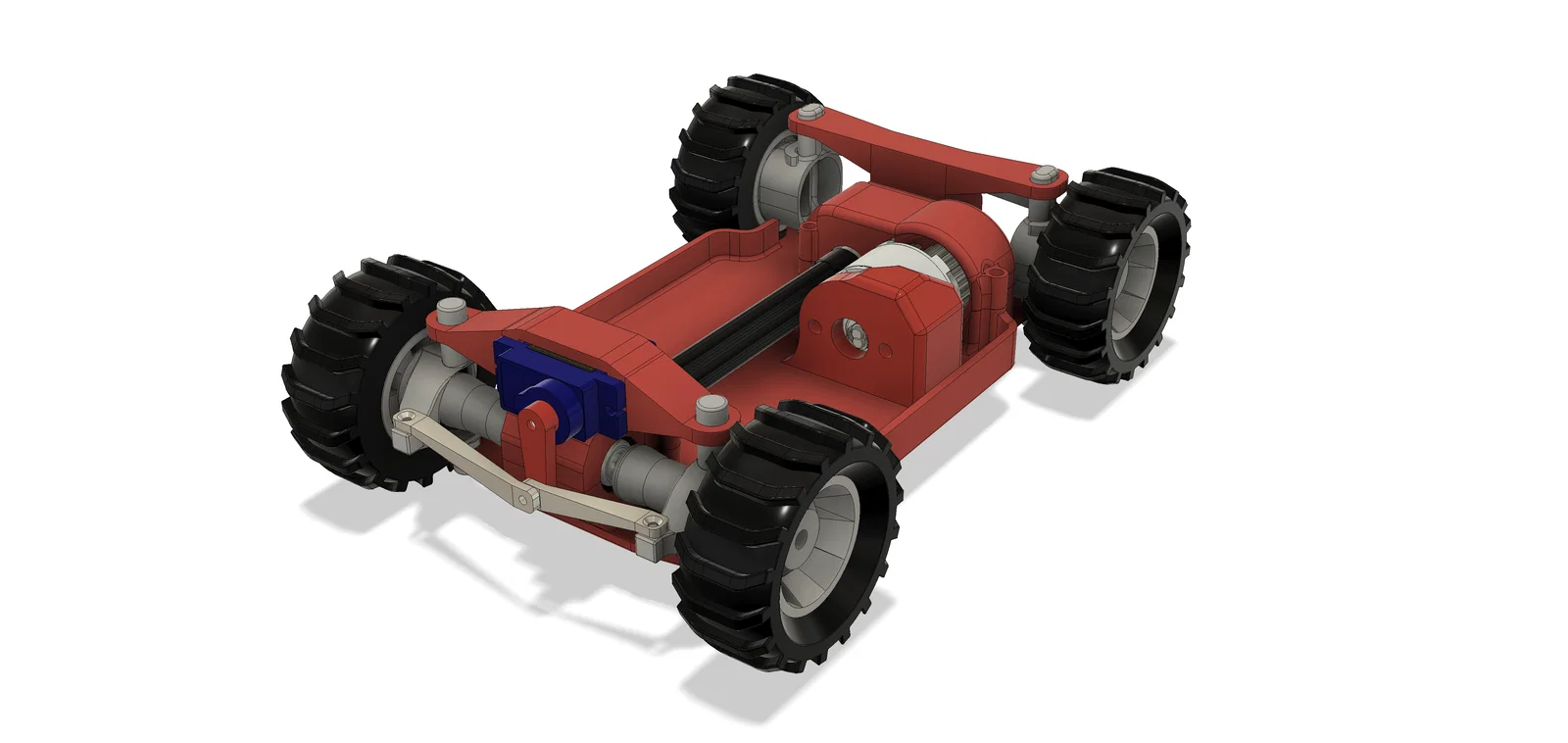

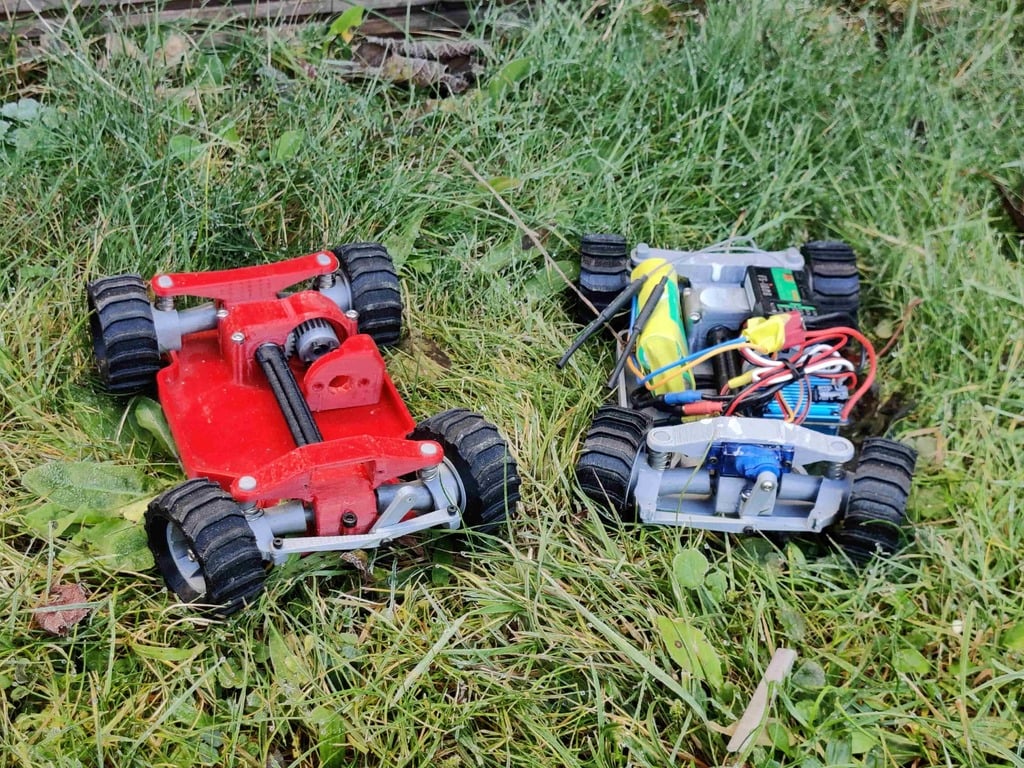

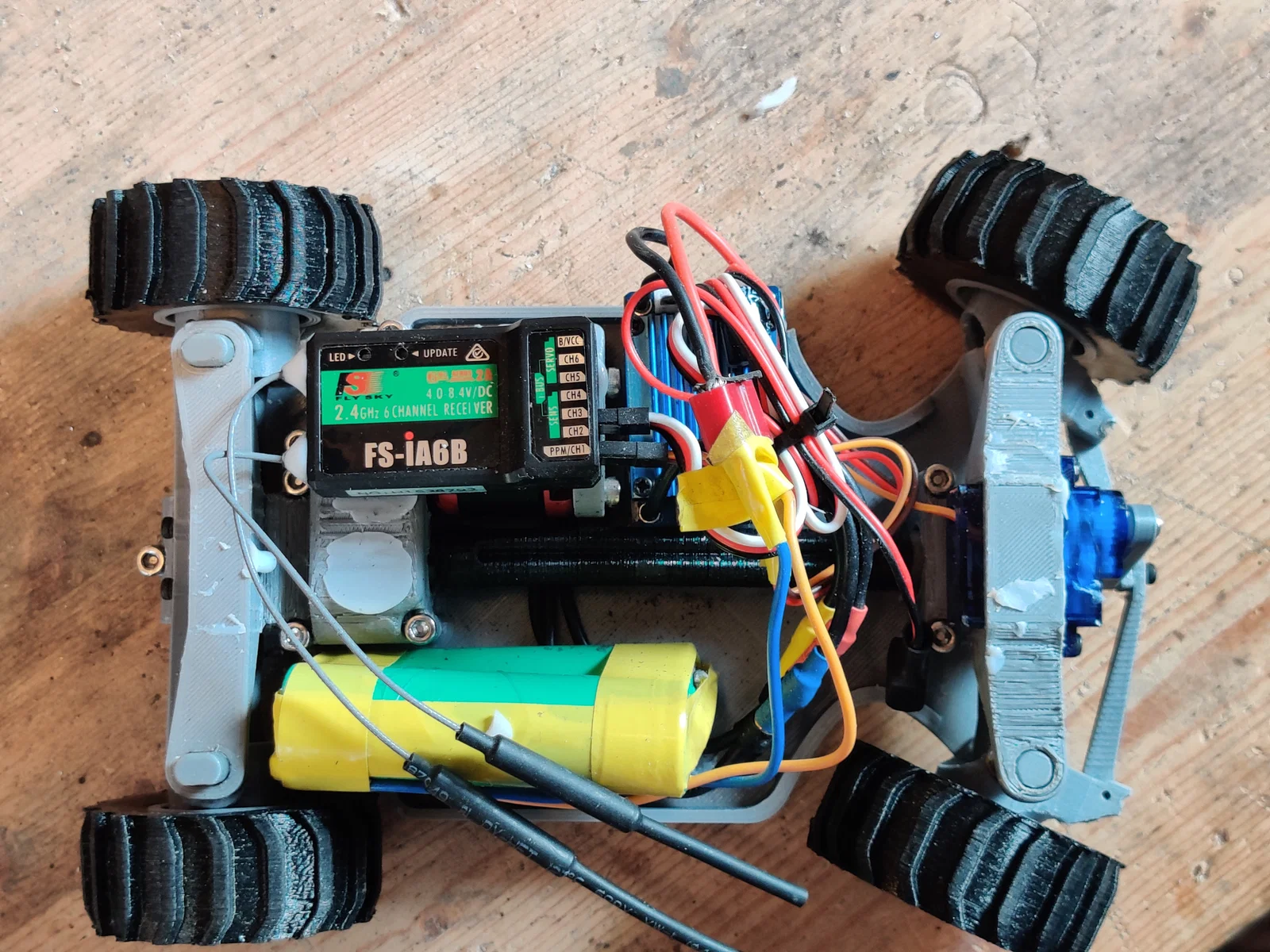

Mẫu MINI 3D-Printed RC CAR by El1as.F: xe RC cỡ nhỏ in 3D, dẫn động 4 bánh (all-wheel drive) và có hệ thống nhún. Có kèm video thiết kế/lắp ráp, danh sách linh kiện và thông số in PLA/TPU.
Mô tả

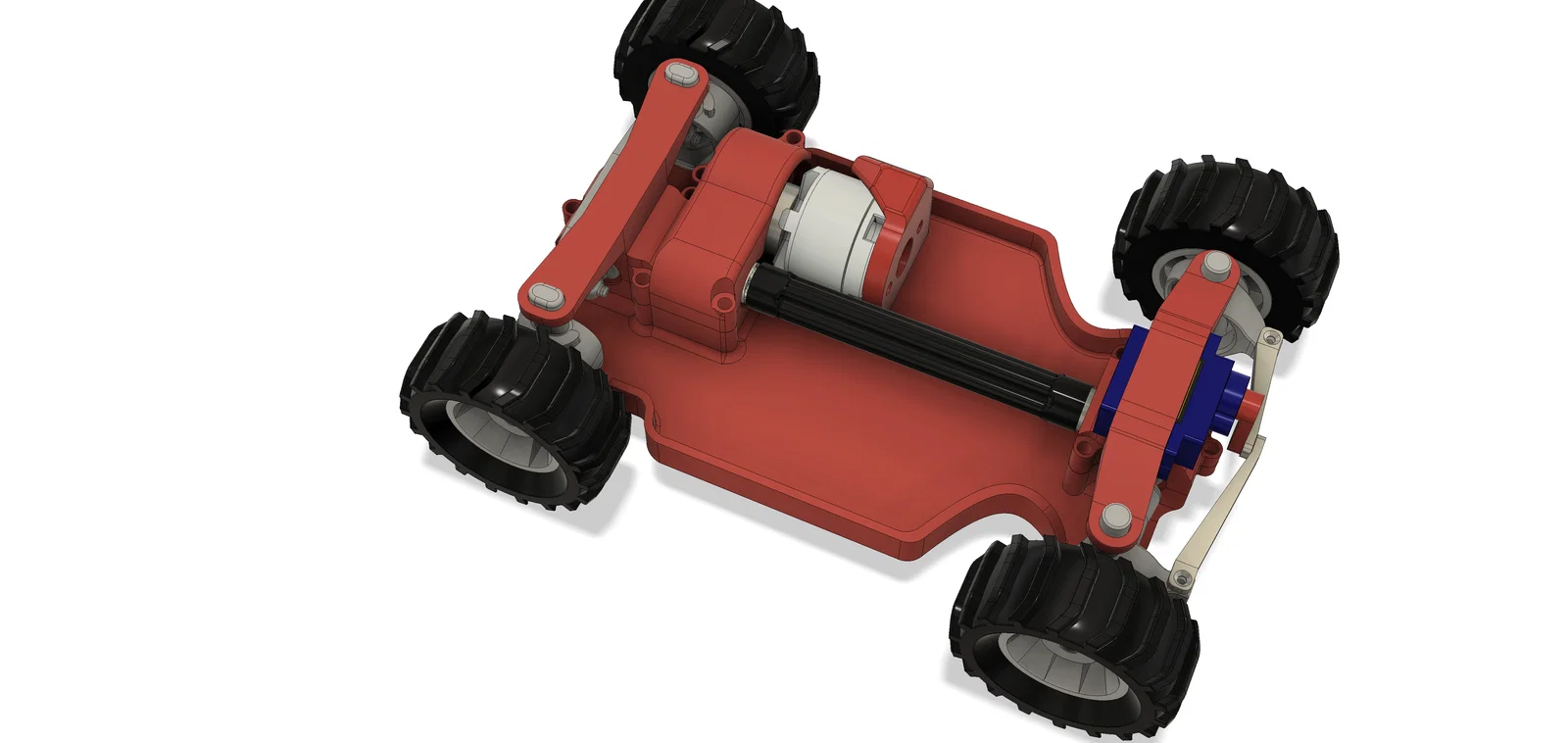

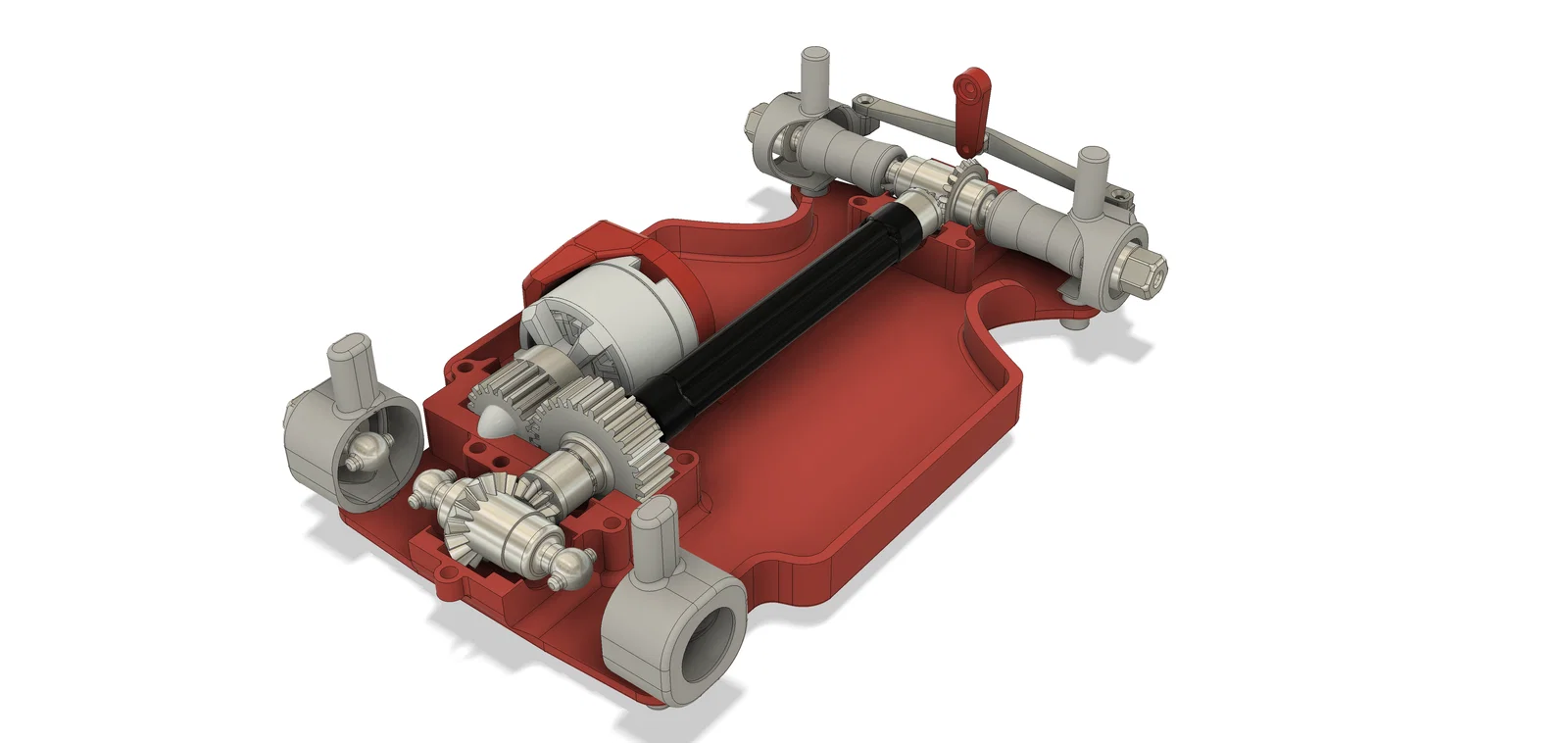

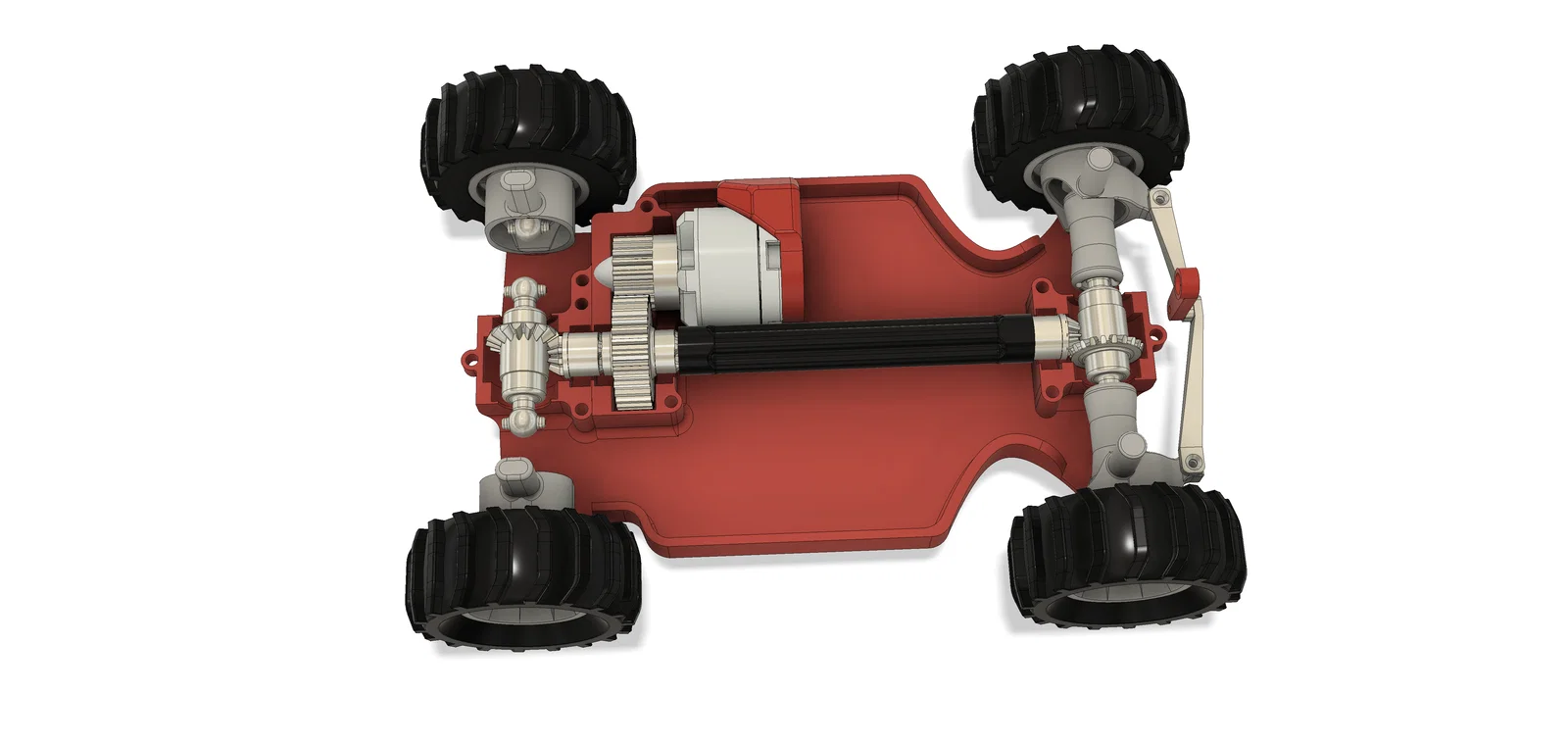

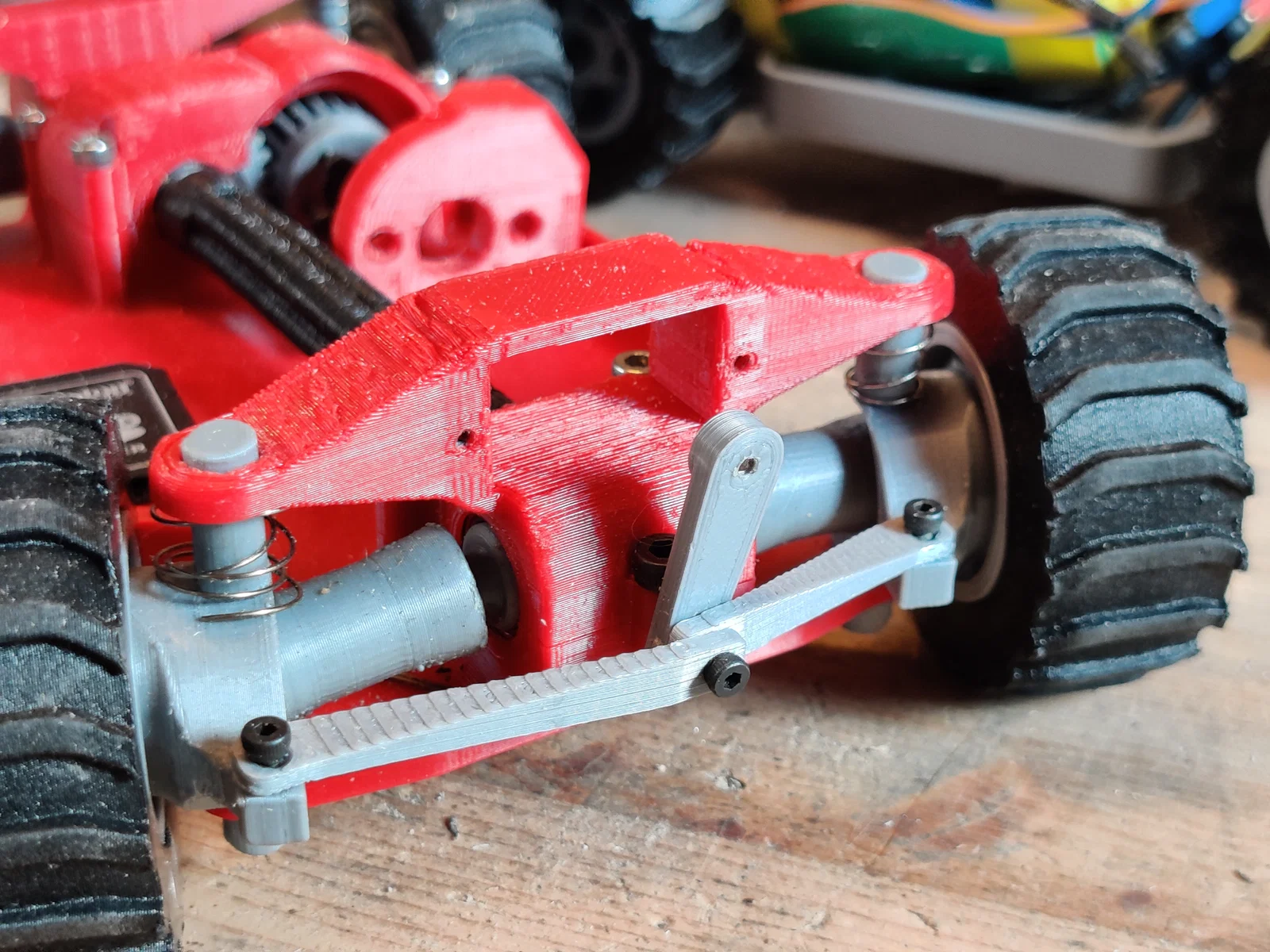

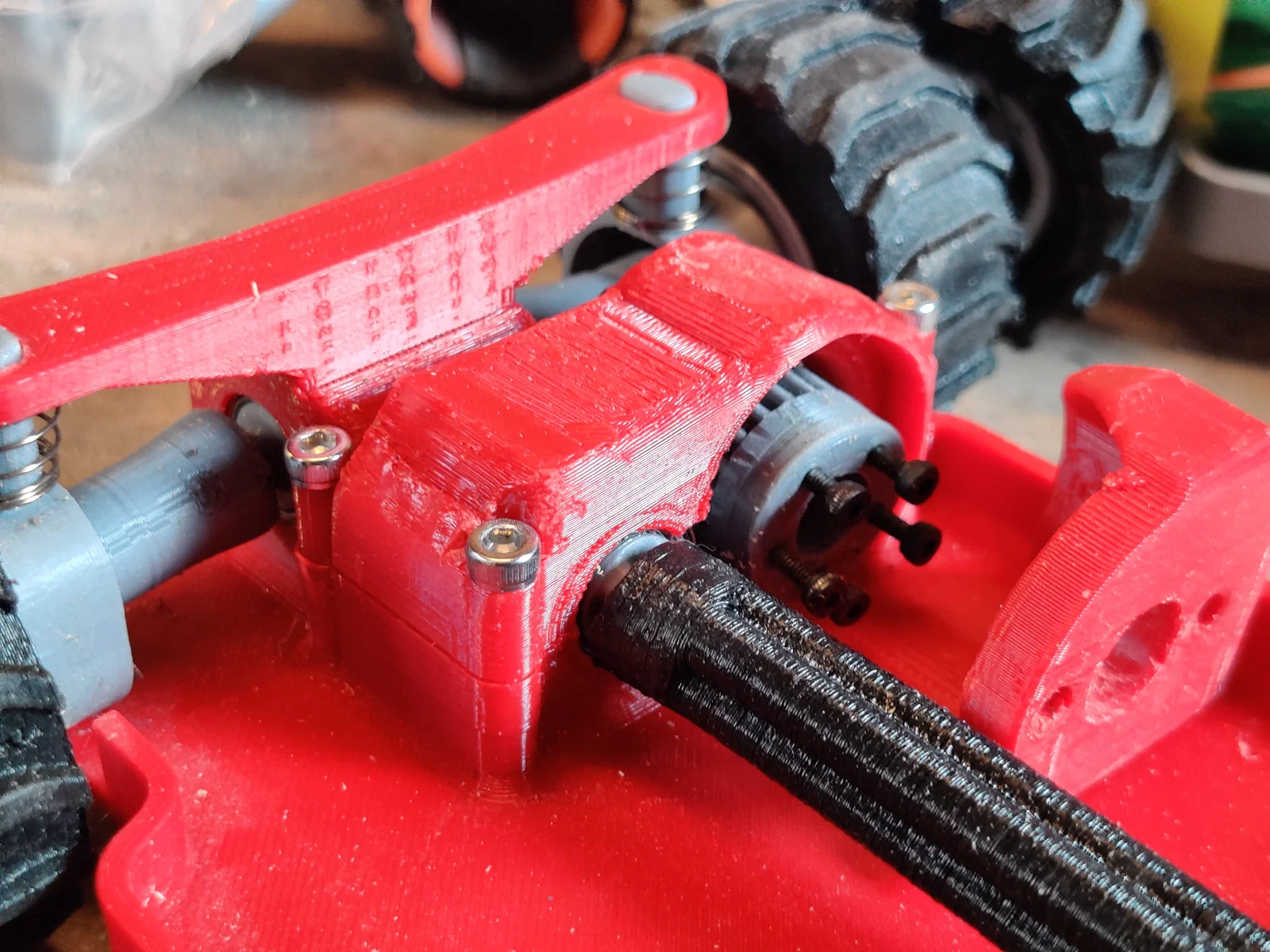

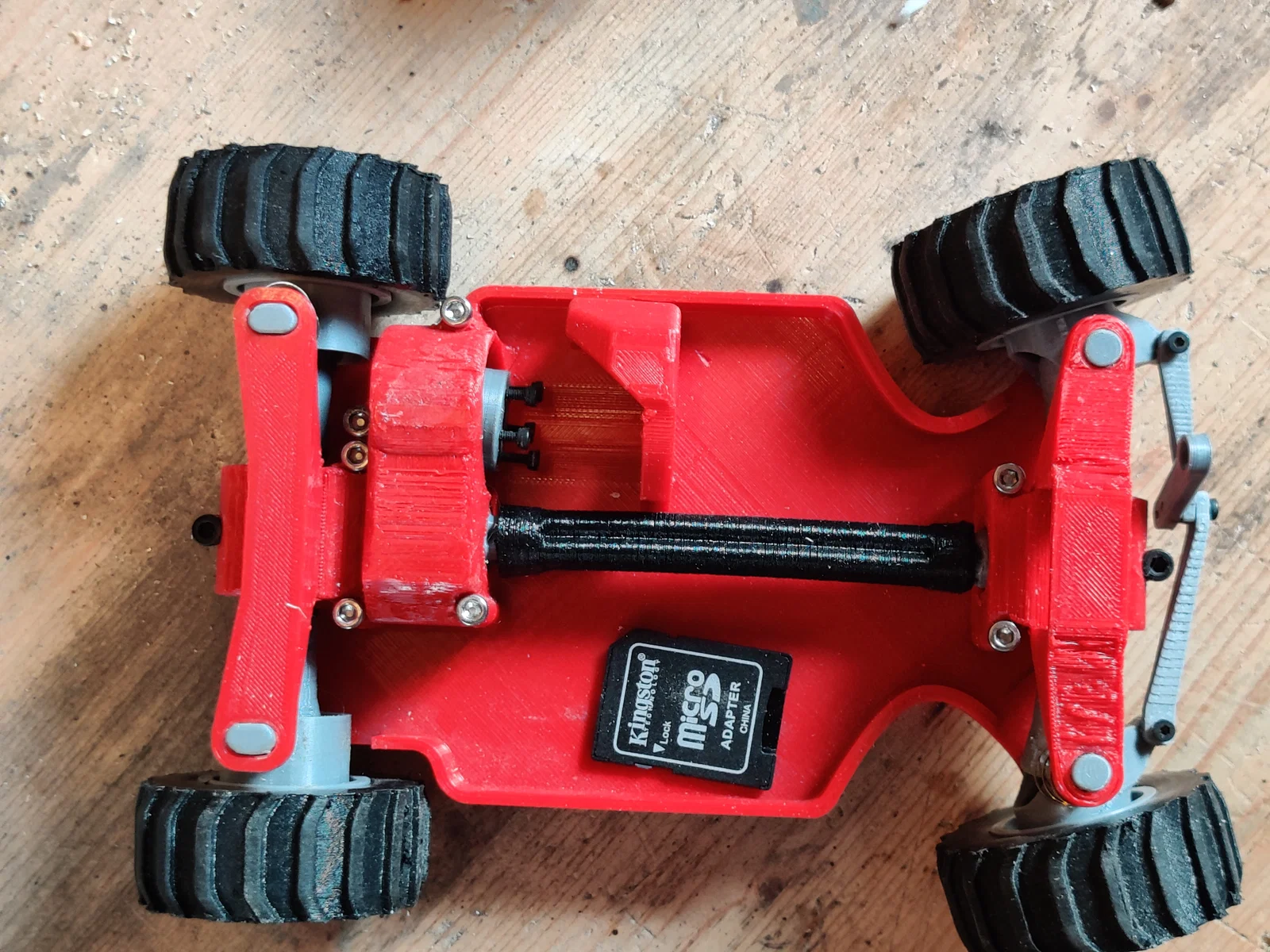

Trước khi bắt đầu thiết kế, mình tự đặt ra mấy mục tiêu sau: xe phải nhỏ nhất có thể, nhưng vẫn phải có all-wheel drive và có hệ thống nhún (suspensions). Tất nhiên, nó cũng phải được tạo thành phần lớn từ các chi tiết in 3D.
Nếu bạn muốn tìm hiểu thêm, mình có làm một video YouTube: https://www.youtube.com/watch?v=RjJTNpy3MkQ
(Đúng là video bằng tiếng Đức, nhưng mình có làm phụ đề cho người xem tiếng Anh và tiếng Pháp)
Mình cũng làm một video hướng dẫn lắp ráp (Building Video): https://www.youtube.com/watch?v=9Ftb_rpbNsk
Cần chuẩn bị:
- Brushless motor 2212 920kv outrunner
- Brushless motor controller 35 amps cho RC cars
- Receiver
- Battery
- 9G Micro Servo Motor
- Ball bearing 10 × 15 × 4 mm
- 4x Spring suspension 15 × 10 (đường kính) mm
-Ốc vít: + 7x M3 15 mm (để cố định các phần thân chính) + 2x M3 10 mm (để cố định các phần thân chính) + 5x M2 5 mm (cho phần điều hướng và bánh răng motor) + 4x M3 20 mm (để cố định bánh xe)
- Một ít PLA và thời gian để lắp ráp
- Dũa và giấy nhám
- MỠ BÔI TRƠN CHO BÁNH RĂNG VÀ TRỤC CARDAN!!
Các linh kiện mình dùng: https://bit.ly/3o1sv1n
Nếu mình có quên món gì thì nhắn mình biết nha!
Print Settings
Rafts:
Không
Supports:
Có
Resolution:
0.15
Infill:
20%
Filament: Esun PLA+ PLA and TPU
Notes:
Bạn cần in các chi tiết bằng nozzle 0.3 mm và layer height 0.15 mm.

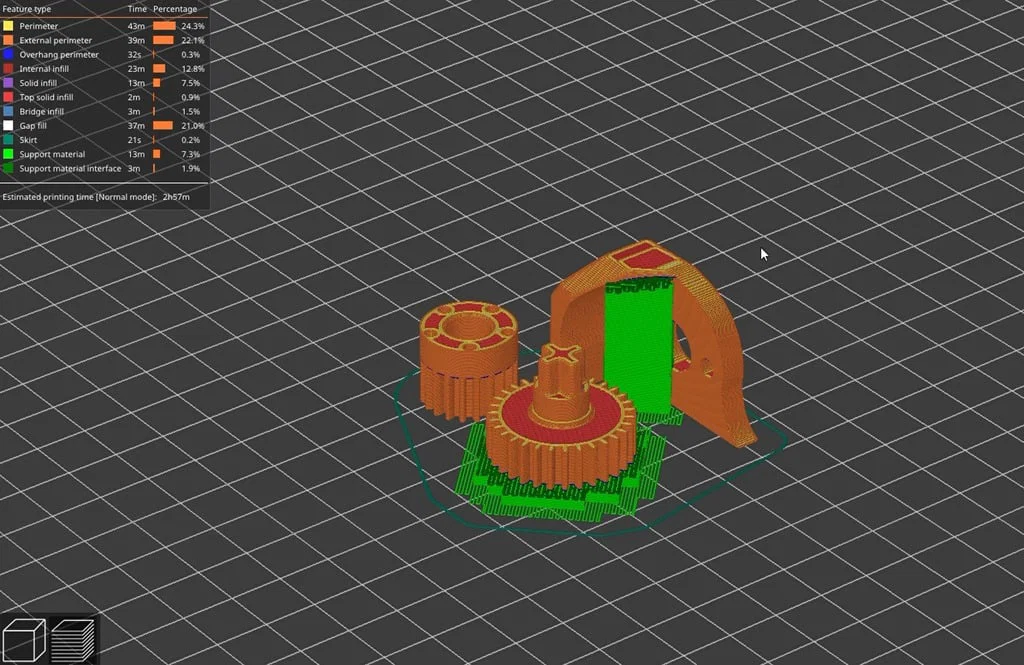

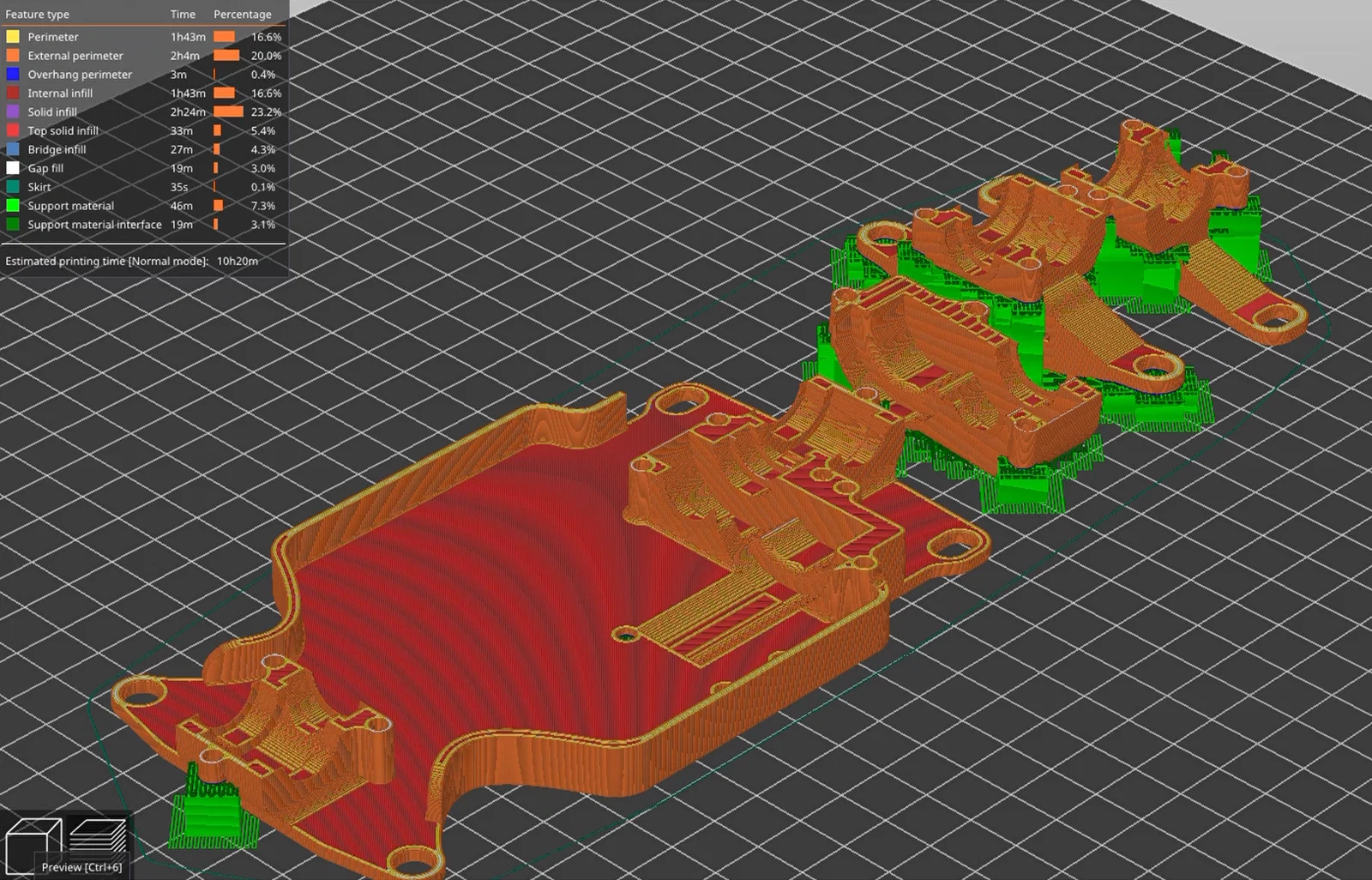

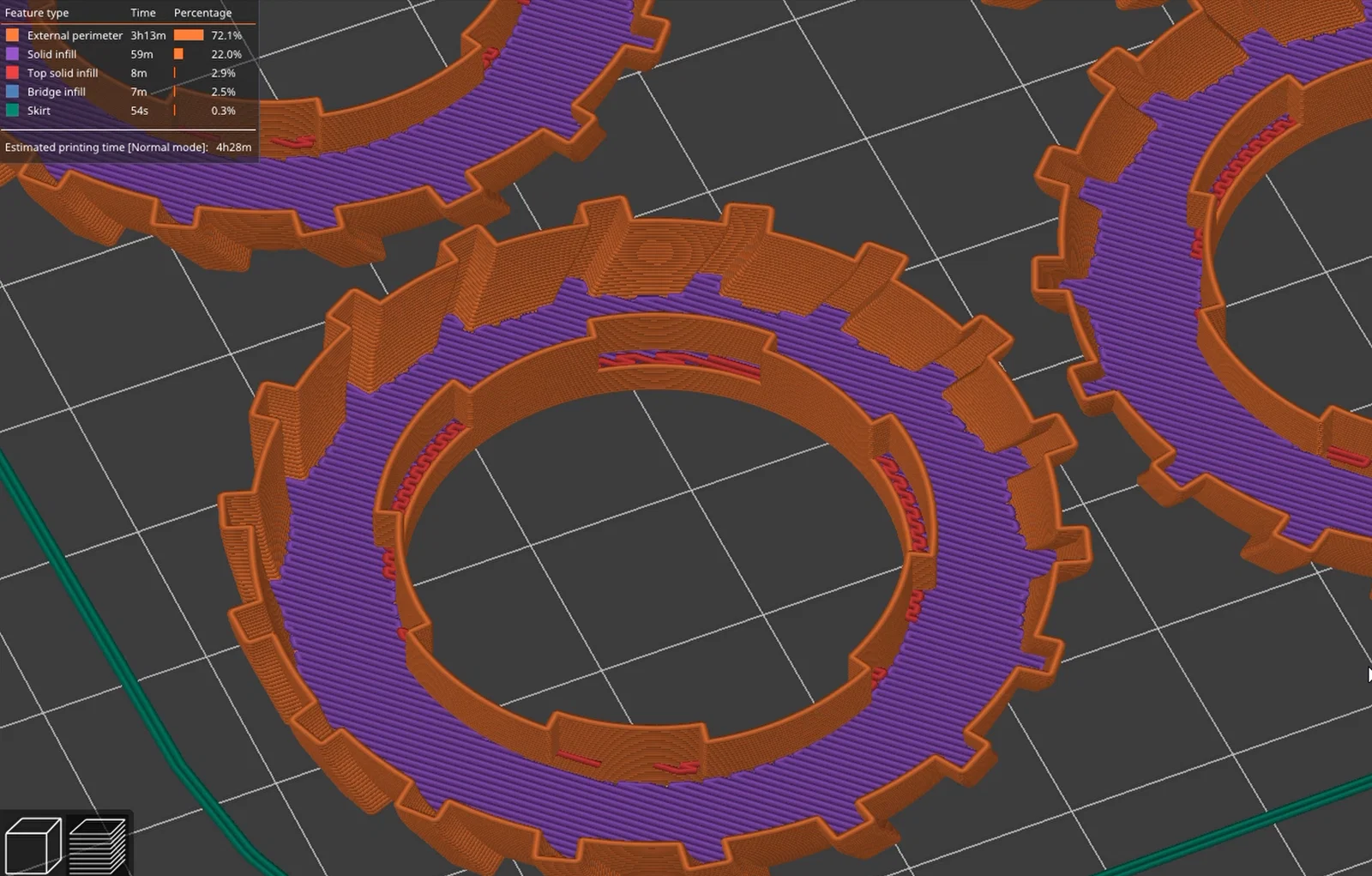

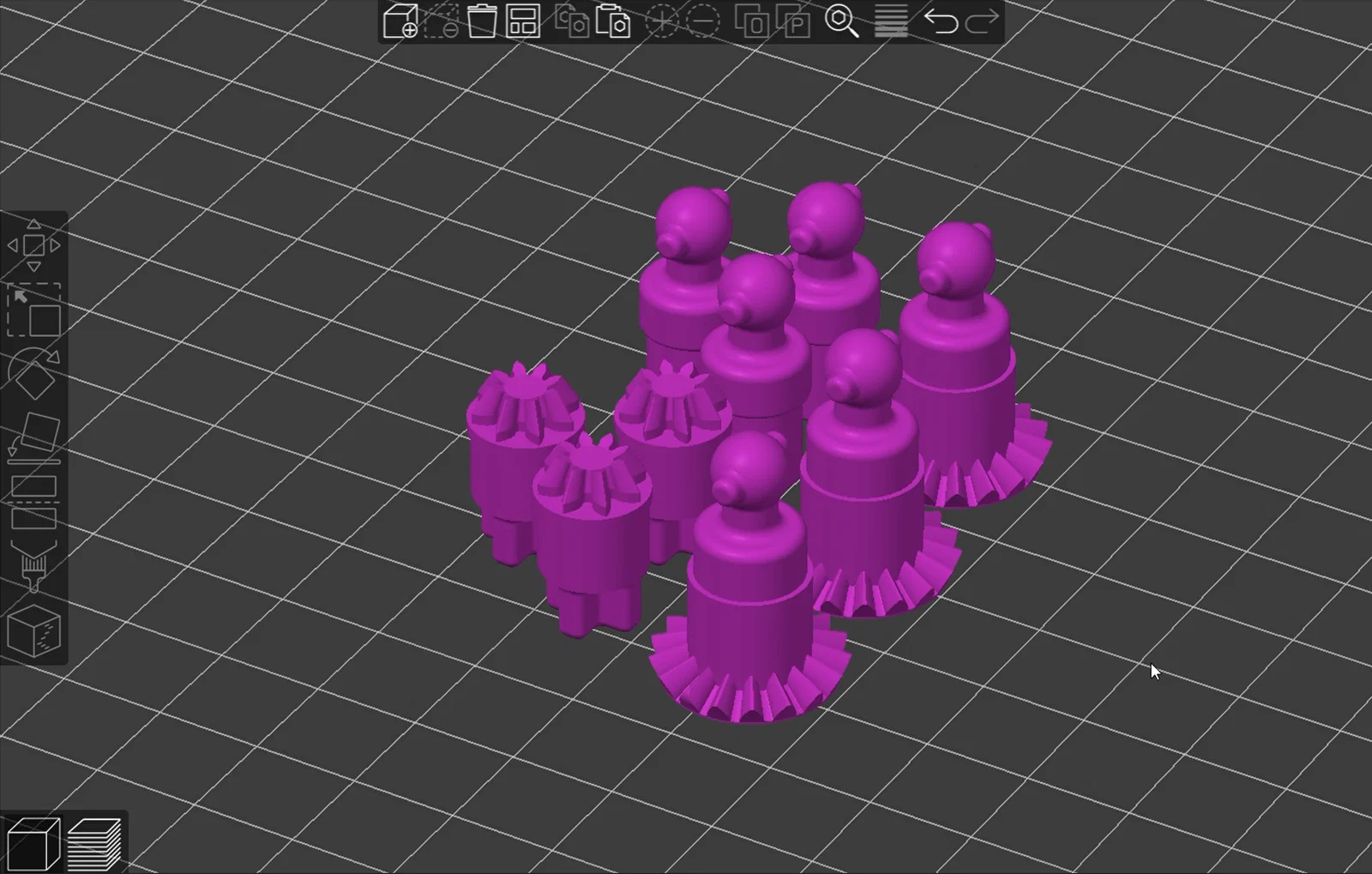

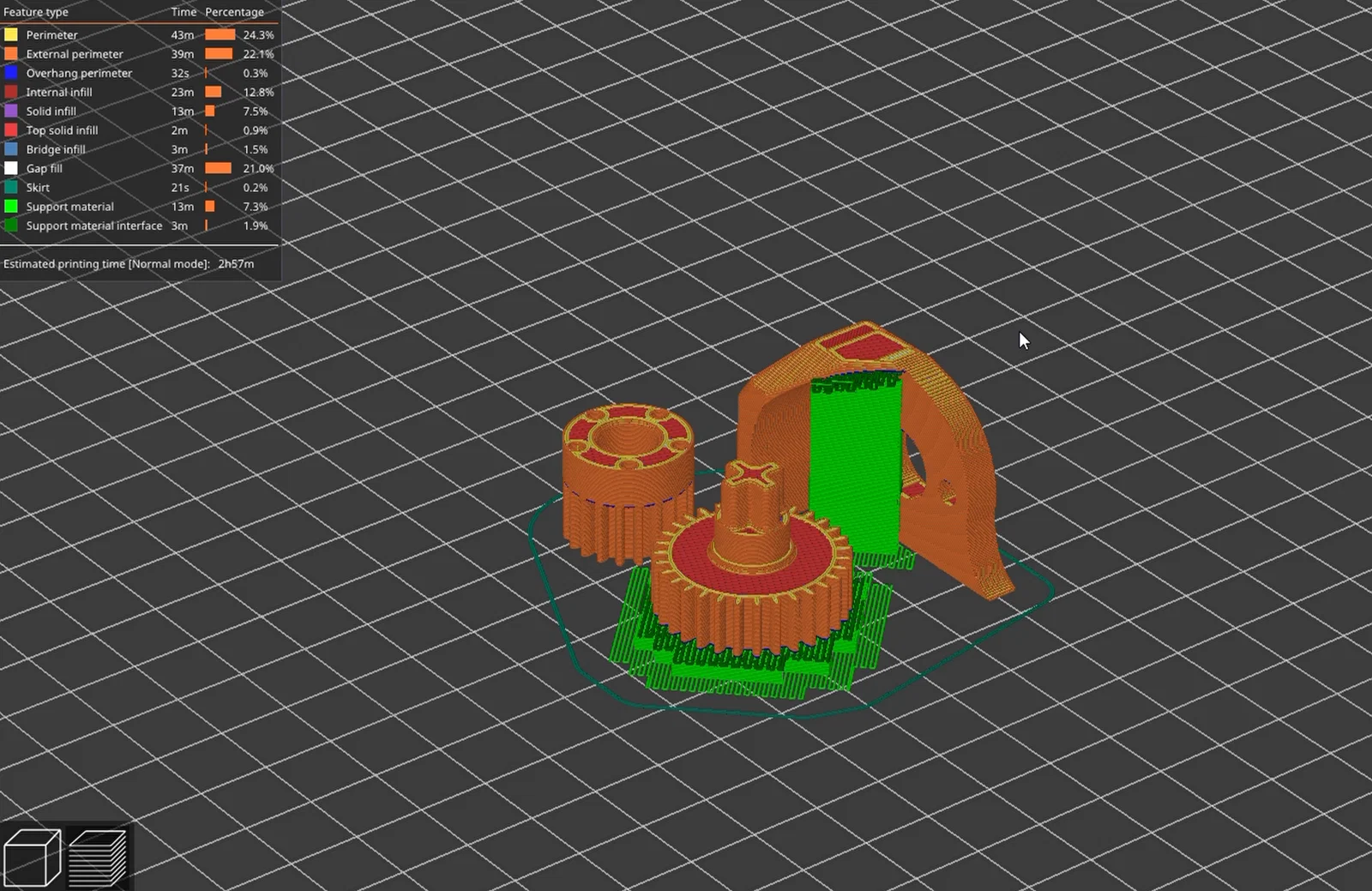

Hướng đặt chi tiết khi in (print orientation) có thể xem theo hình.

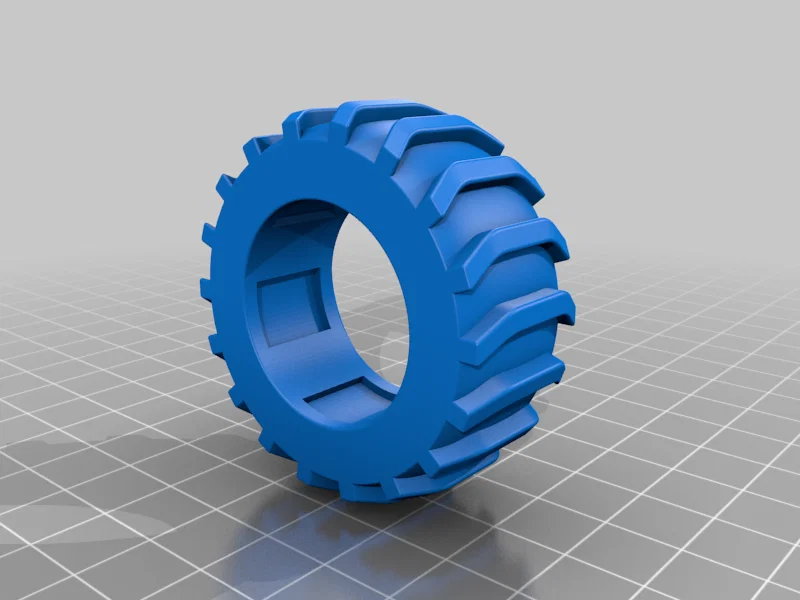

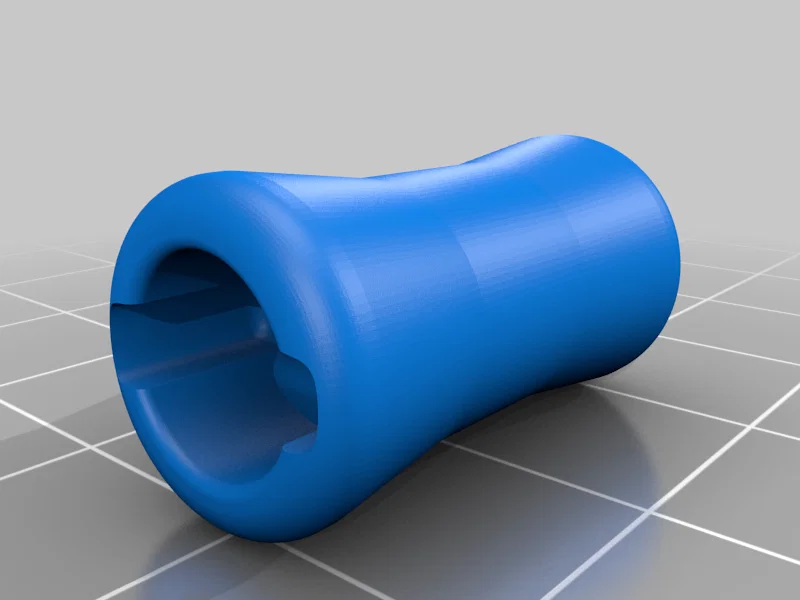

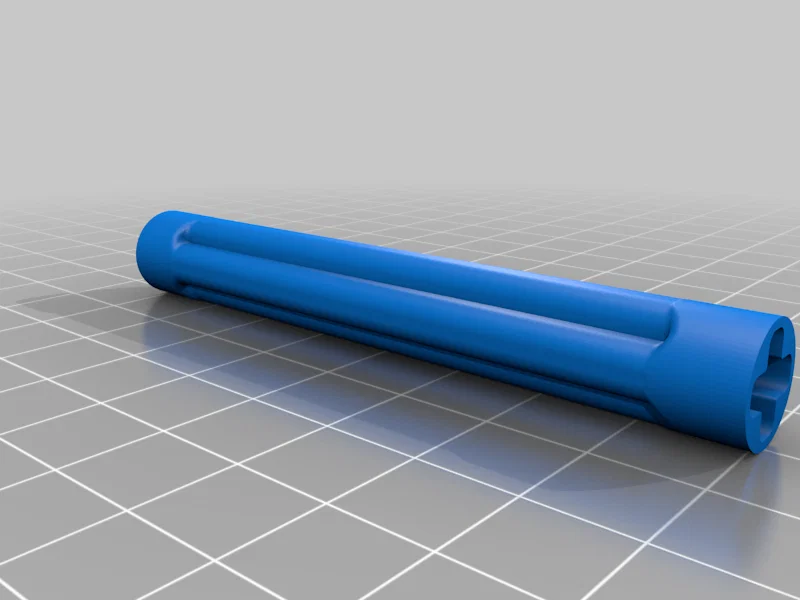

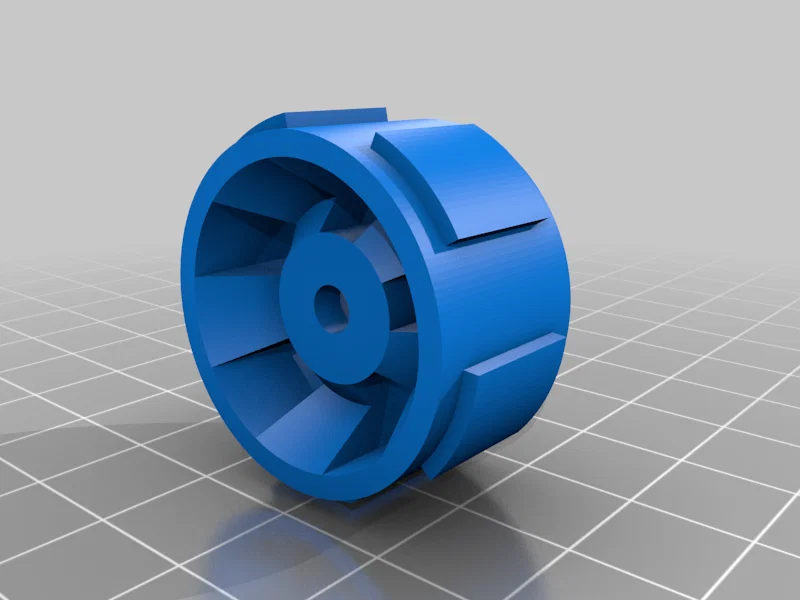

Trục truyền động (drive shaft) và lốp (tires) nên in bằng TPU hoặc filament dẻo.
