Reflector đèn LED strip cho IKEA Lack Enclosure (hoặc loại khác)

Chỉnh sửa - bộ của mình đã được thay bằng thiết kế mới để dùng COB LED strips đời hiện tại với PWM dimmer:

Nếu bạn in làm một bộ thì đăng “make” lên nha! :)

Mình cần gắn mấy đèn LED này trong tủ Lack nhưng muốn canh góc chiếu vô máy in, chứ không chiếu nhiều ra phía ngoài enclosure.

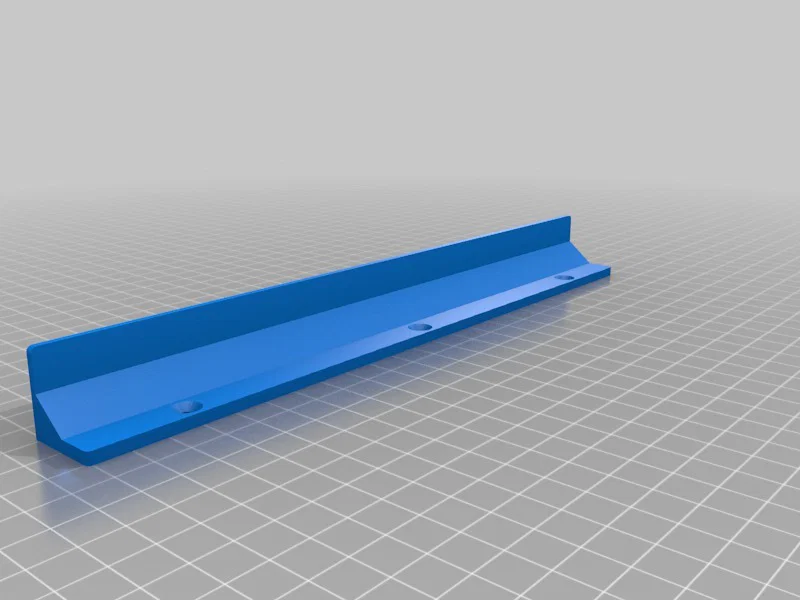

(3) reflector 45º

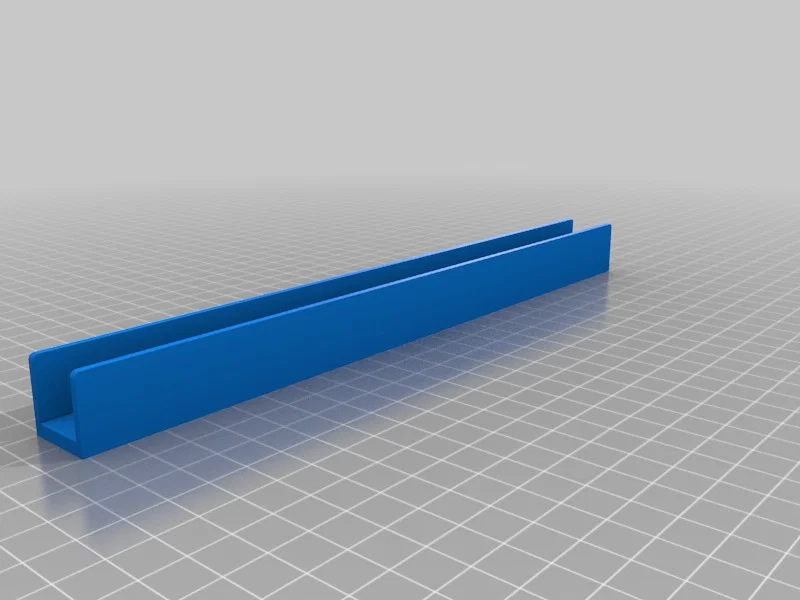

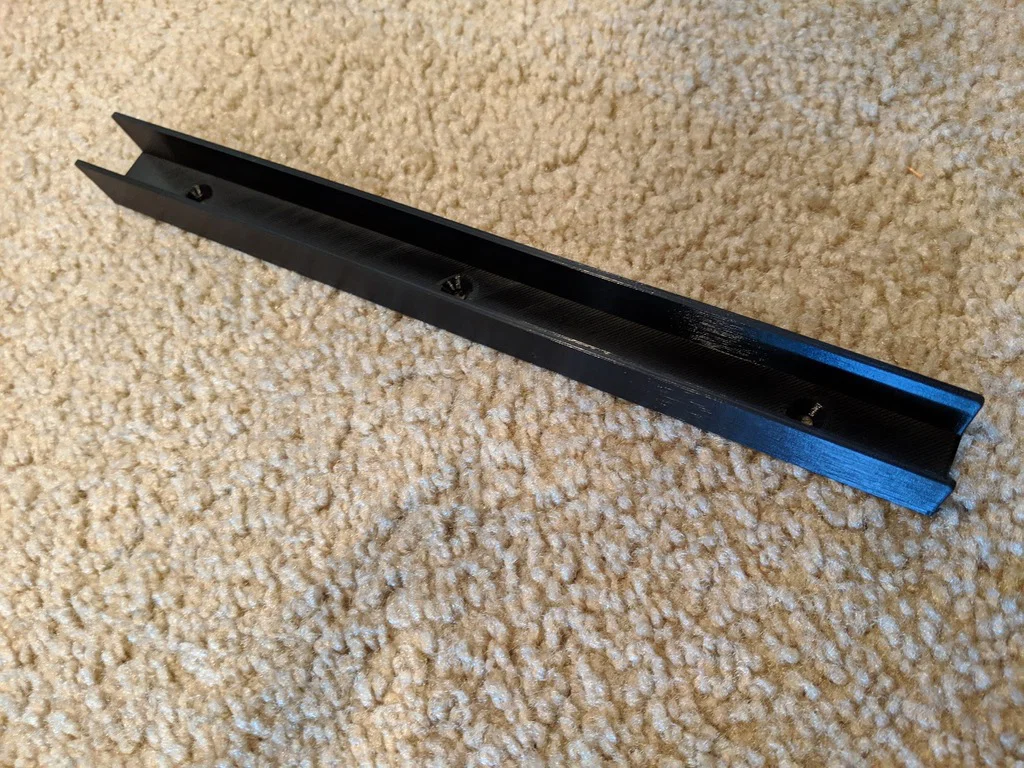

(1) reflector phía sau (không có góc)

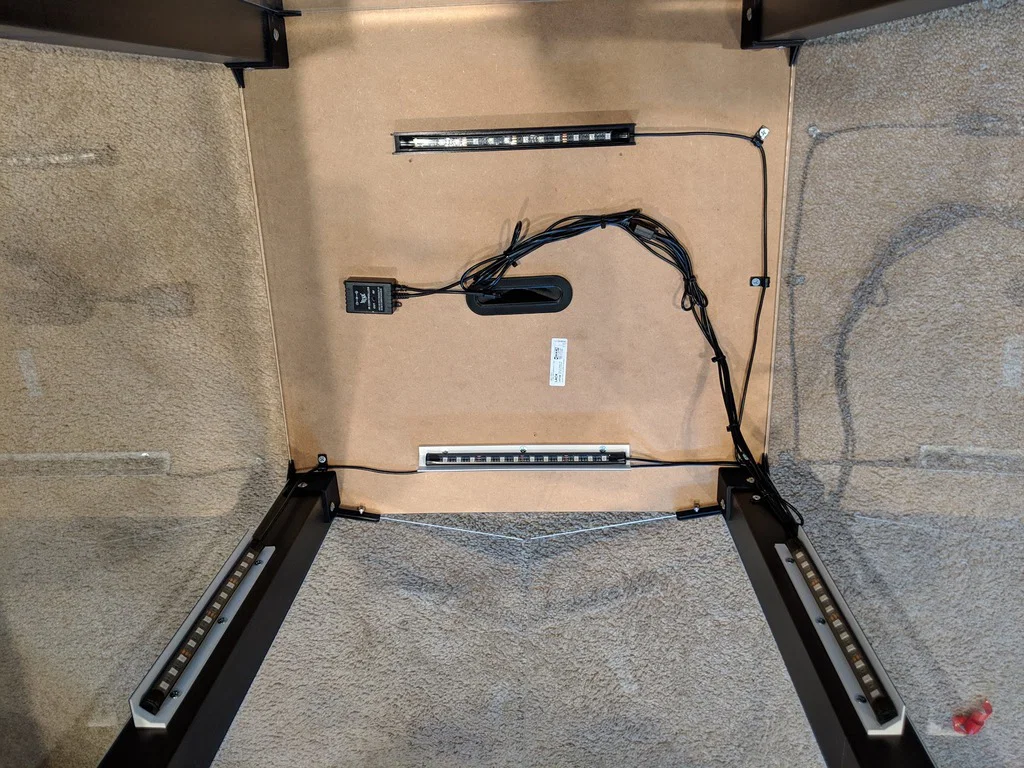

LƯU Ý: Khi lắp cái cover này, bó dây của mình đi dọc theo trụ trước bên trái — không phải gắn lên nóc như trong hình nhìn có thể tưởng vậy. :)

Mình đặt mua bộ đèn USB 48 LED ở đây (~$15):
https://www.amazon.com/gp/product/B076LNTN79/
Loại này keo dán dạng “gummy” bám rất tốt. Chỉ cần dùng củ sạc USB để cấp nguồn.

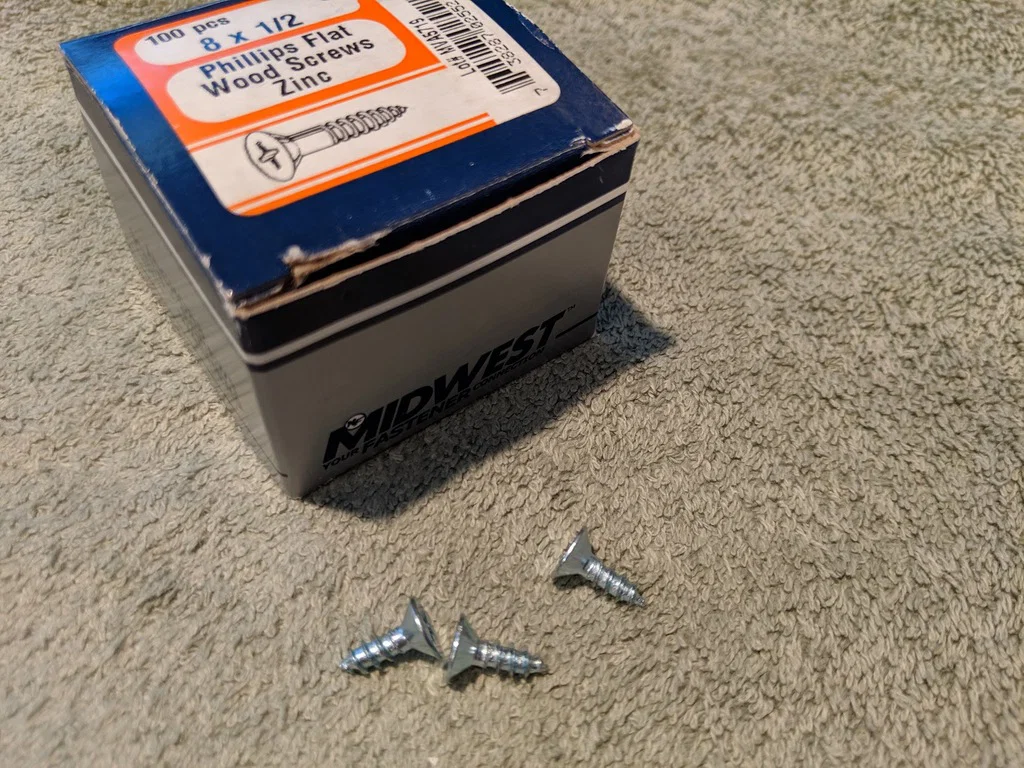

Bắt bằng (12) vít gỗ #8 dài 1/2".

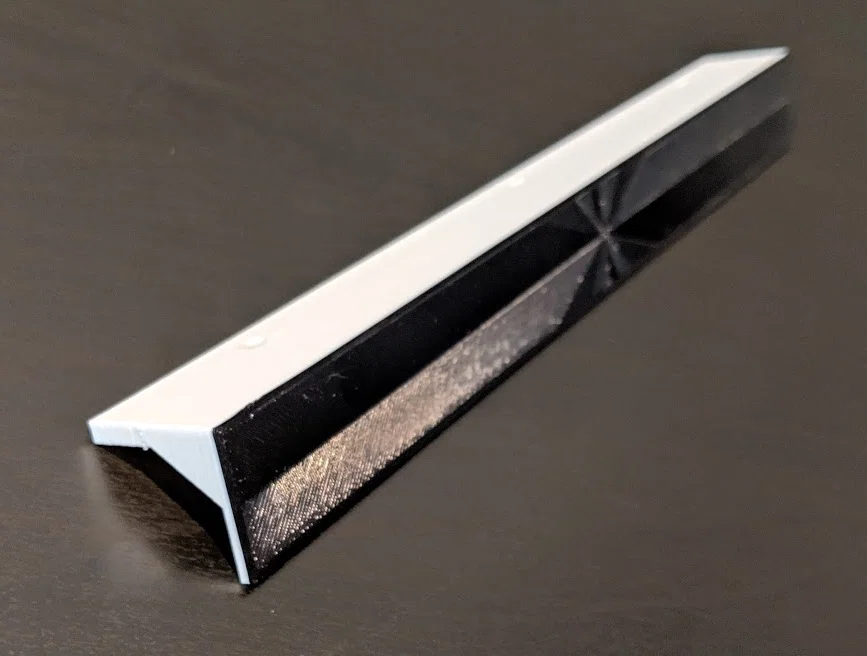

Nếu muốn in 2 màu đen/trắng cho các reflector hông và reflector phía trước trên, hãy xoay mẫu trong slicer sao cho mặt có lỗ vít vuông góc với mặt bàn in để bạn in lớp ngoài trước: in 3 lớp màu đen rồi chuyển sang trắng. Bạn có thể canh đổi màu bằng cách upload gcode lên đây và đặt .8 trên thanh trượt. Mình muốn mặt trong màu trắng để hắt sáng ngược lại vào enclosure, còn mặt ngoài màu đen thì đỡ bị thấy, nhìn tiệp với khung hơn.
https://blog.prusaprinters.org/color-print/

Mình cho dây đi xuyên qua mặt bàn để lấy điện phía dưới từ ổ cắm nguồn thông qua mẫu này: https://www.thingiverse.com/thing:2573459

Print Settings

Supports:

Có

Resolution:

Layer .2

Infill:

10%

Filament: n/a PLA dùng được. Đen (kèm tuỳ chọn trắng)

Notes:

Nếu in theo hướng các lỗ vít vuông góc với mặt bàn in thì dùng supports sẽ ổn hơn.
