Bệ phóng máy bay giấy in 3D một mảnh (One-piece Paper Airplane Launcher)

NHẬP TỪ THINGVERSE

Vào đúng dịp video “World’s Smallest Nerf Gun” của Mark Rober ra mắt, tụi mình có thắc mắc là liệu một quy trình tương tự có áp dụng cho máy bay giấy được không? (https://youtu.be/9c2NqlUWZfo?si=hDiZxToKSbAoWZpr).

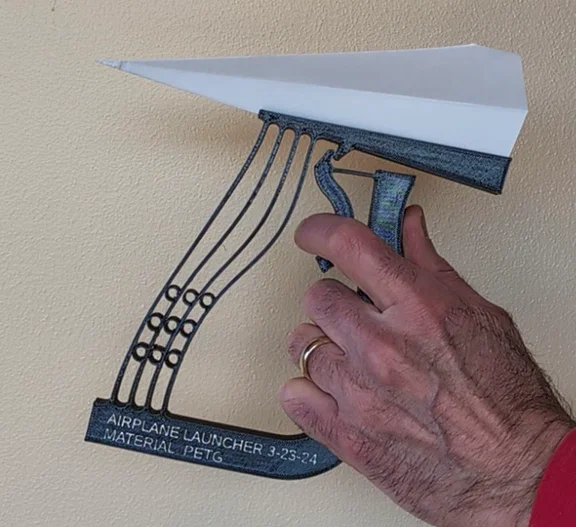

Câu trả lời là Có! Dù tụi mình không dùng món này trong mùa đó, nhưng đây là một launcher máy bay giấy in 3D dạng one-piece.

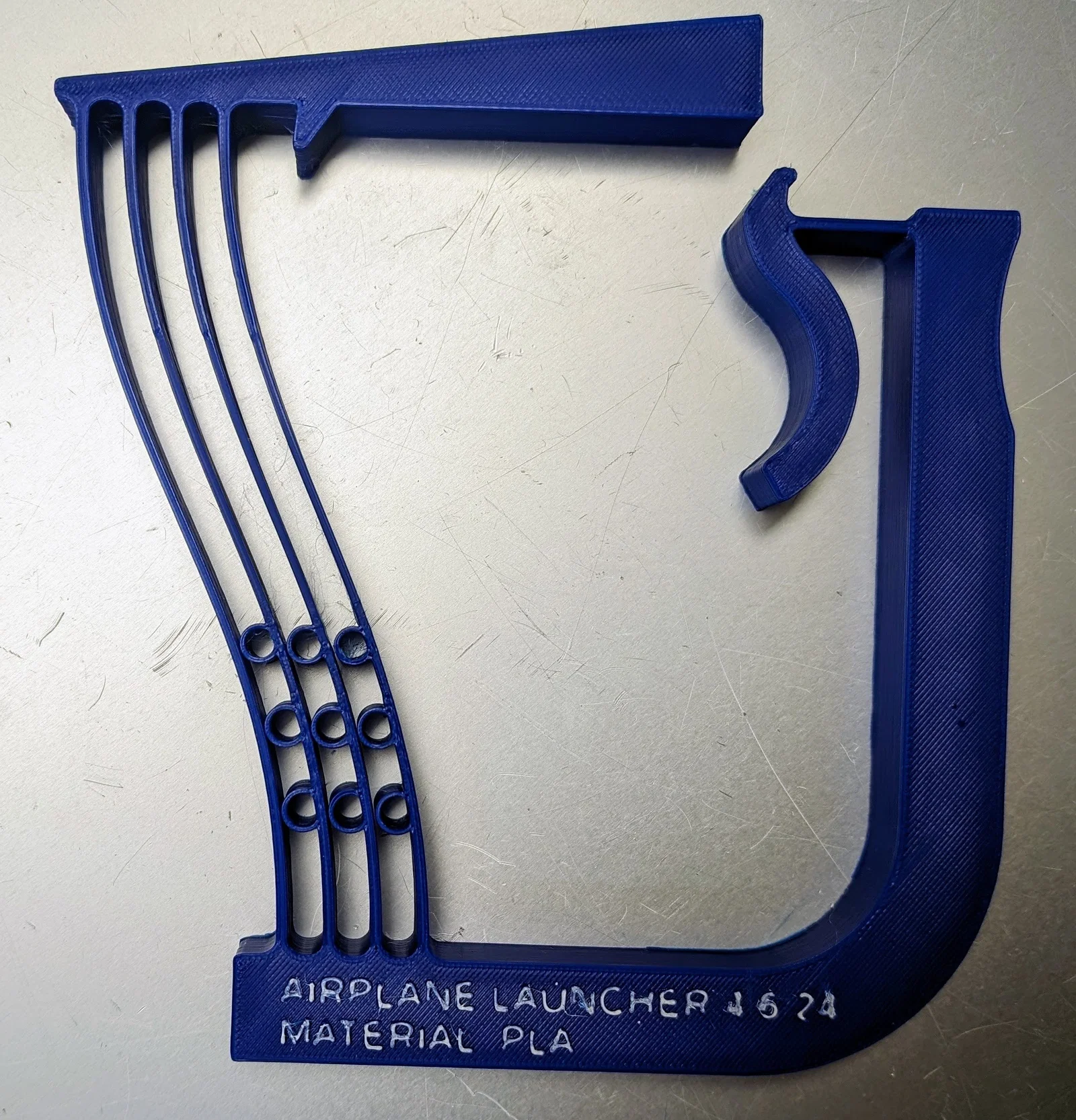

Nó chỉ cần uốn/flex là chạy. Không cần dây thun. Không cần lắp ráp. Có thể in bằng máy in 3D filament cỡ nhỏ (bàn in 180x180 mm) như Prusa MINI, và thời gian in cũng khá nhanh (2 giờ 22 phút) (với tính năng Input Shaper giúp giảm thời gian).
Trong video có kèm hướng dẫn gấp một mẫu máy bay đơn giản, làm từ nửa tờ giấy letter, bay thẳng và ổn định, tầm khoảng 4,5 mét (xa hơn nhiều so với nhu cầu cho CENTERSTAGE).
Launcher được thiết kế bằng OpenSCAD (https://openscad.org/) và được tối ưu riêng cho filament PETG, vì PETG dẻo hơn và bền hơn PLA, nên phù hợp hơn cho thiết kế kiểu đàn hồi (compliant).

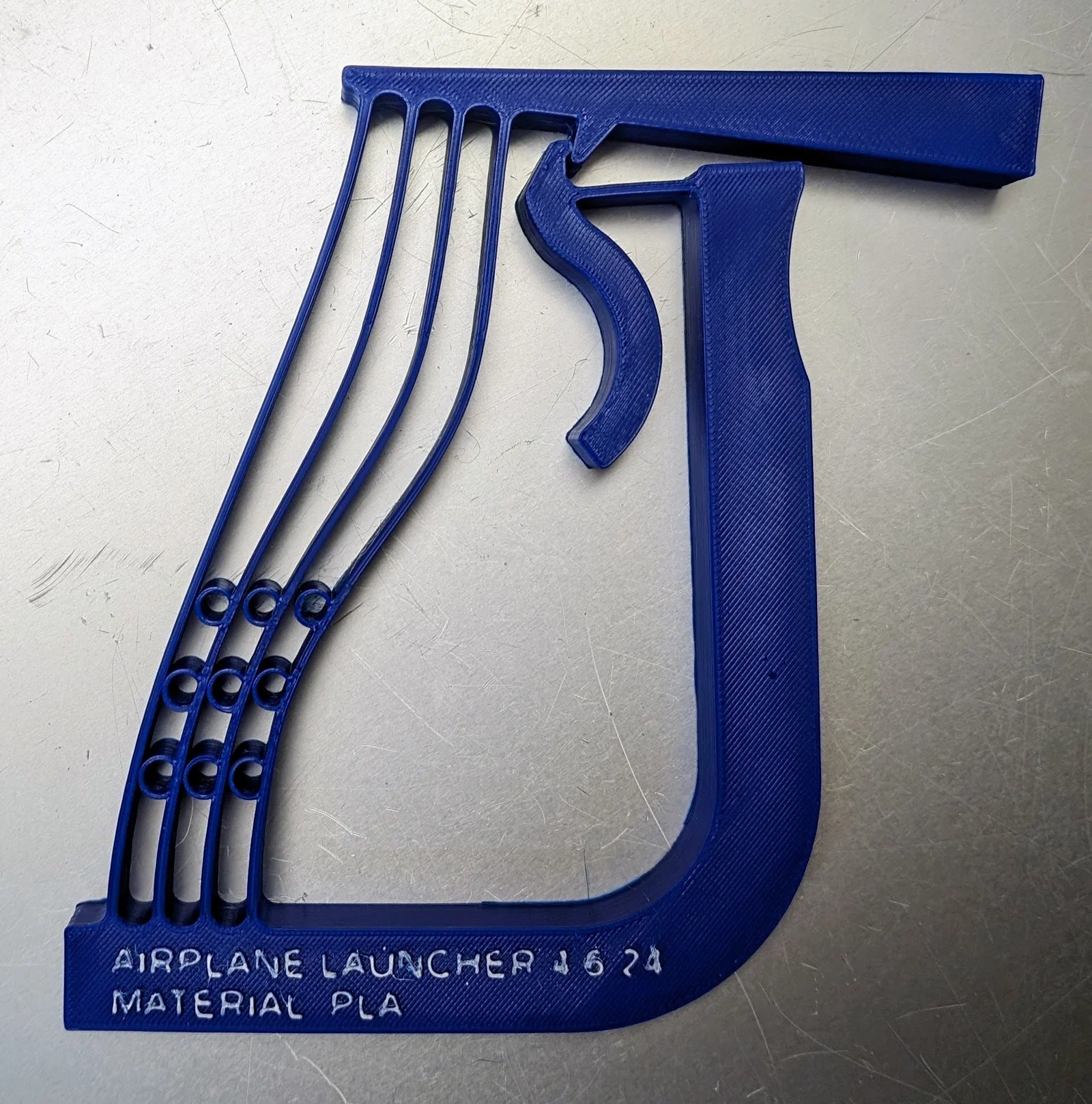

Với thiết kế này, khi đã gài chốt (latched):
Lực kéo launcher tới cò (trigger) với PETG là 19,2 Newton, với PLA là 22 N.
PLA có thế năng lớn hơn (35 N-mm) so với PETG (30,4 N-mm).
PETG có biên độ an toàn trước khi hư hỏng cao hơn PLA.
Giả định:
Mô-đun đàn hồi / Modulus of Elasticity (NEWTONS PER mm^2), PLA = 2344
Mô-đun đàn hồi / Modulus of Elasticity (NEWTONS PER mm^2), PETG = 2068

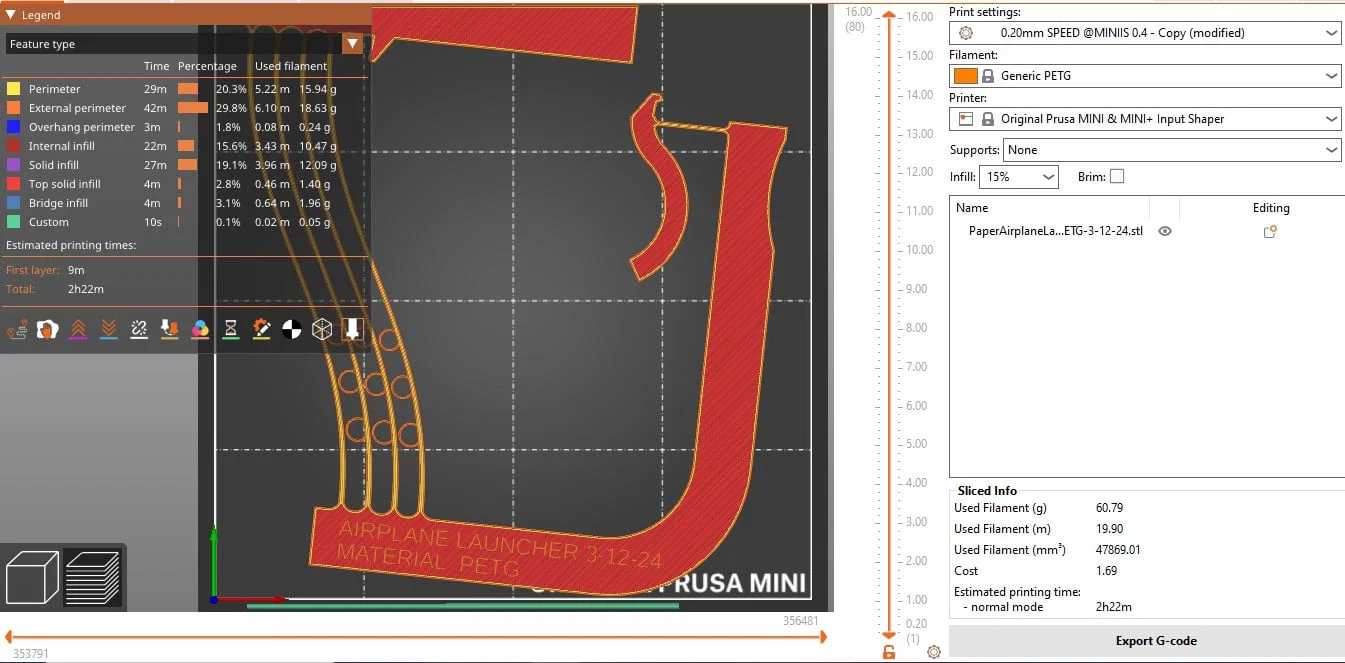

Cài đặt in (Print Settings)

• Hãng máy in:

Prusa

• Máy in:

MINI

• Rafts:

Không quan trọng

• Supports:

Không

• Độ phân giải:

0.20 mm

• Infill:

15%

• Hãng filament:

Không quan trọng

• Màu filament:

Không quan trọng

• Vật liệu filament:

PETG
